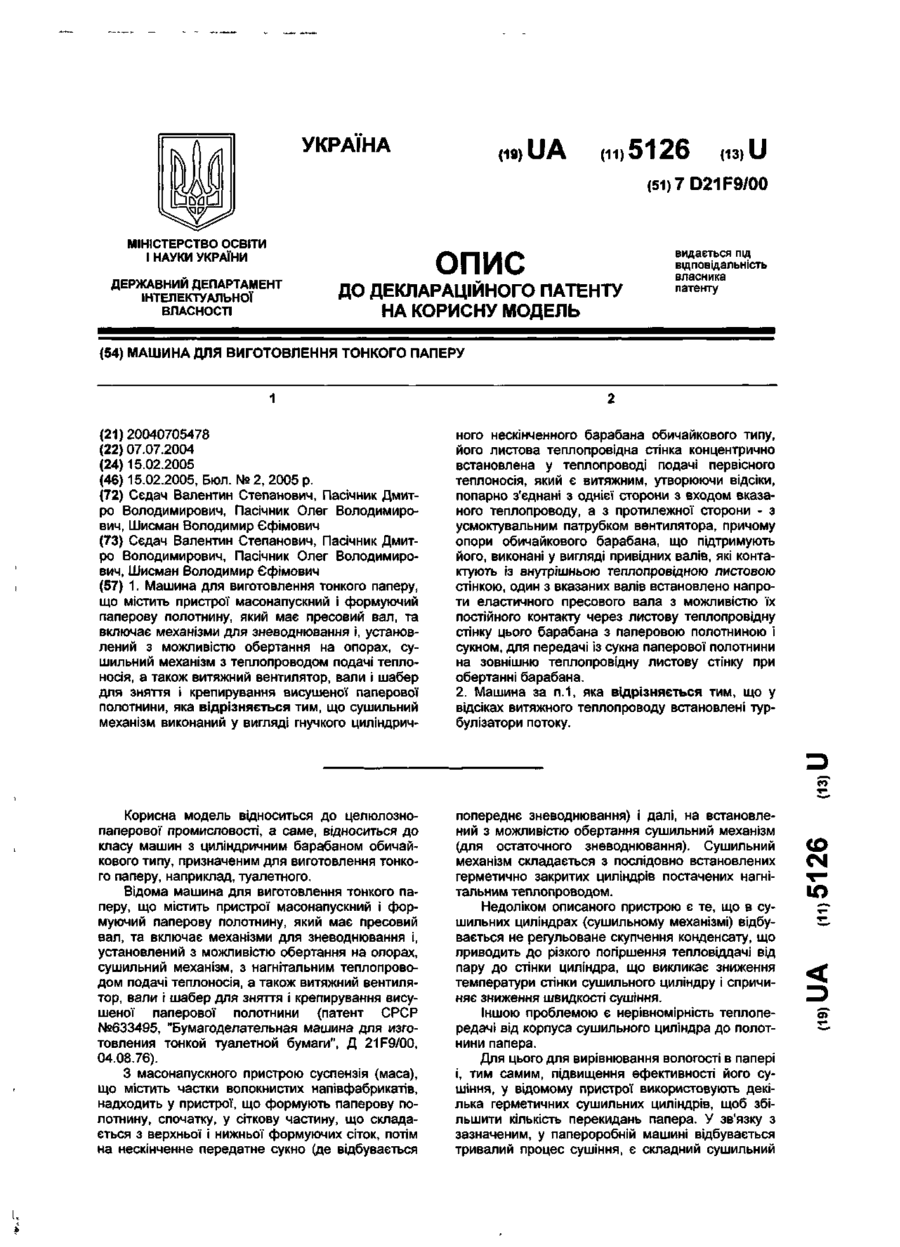

Машина для виготовлення тонкого паперу

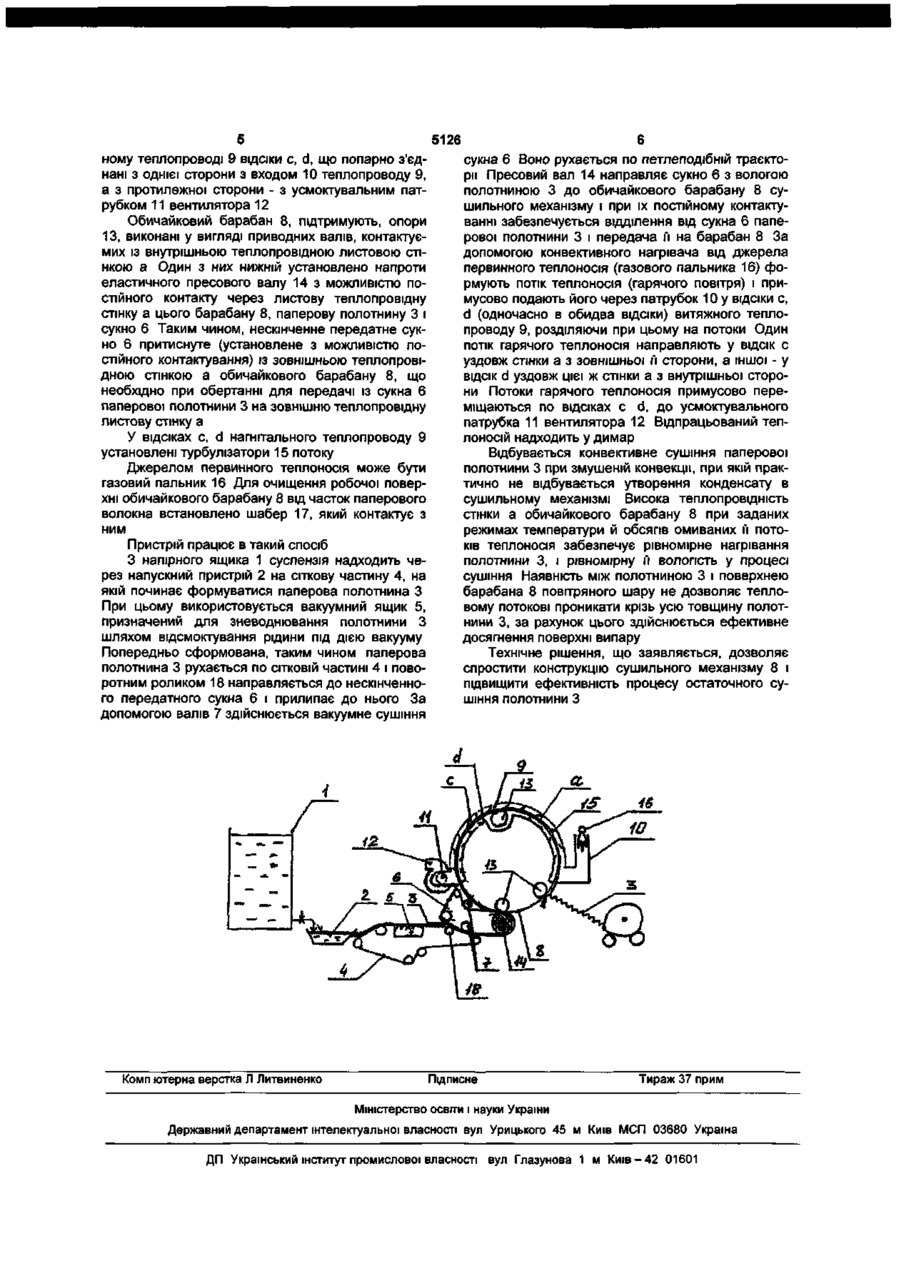

1. Машина для виготовлення тонкого паперу, що містить пристрої масонапускний і формуючий паперову полотнину, який має пресовий вал, та включає механізми для зневоднювання і, установлений з можливістю обертання на опорах, сушильний механізм з теплопроводом подачі теплоносія, а також витяжний вентилятор, вали і шабер для зняття і крепирування висушеної паперової полотнини, яка відрізняється тим, що сушильний механізм виконаний у вигляді гнучкого циліндрич ного нескінченного барабана обичайкового типу, його листова теплопровідна стінка концентрично встановлена у теплопроводі подачі первісного теплоносія, який є витяжним, утворюючи відсіки, попарно з'єднані з однієї сторони з входом вказаного теплопроводу, а з протилежної сторони - з усмоктувальним патрубком вентилятора, причому опори обичайкового барабана, що підтримують його, виконані у вигляді привідних валів, які контактують із внутрішньою теплопровідною листовою стінкою, один з вказаних валів встановлено напроти еластичного пресового вала з можливістю їх постійного контакту через листову теплопровідну стінку цього барабана з паперовою полотниною і сукном, для передачі із сукна паперової полотнини на зовнішню теплопровідну листову стінку при обертанні барабана. 2. Машина за п.1, яка відрізняється тим, що у відсіках витяжного теплопроводу встановлені турбулізатори потоку. Корисна модель відноситься до целюлознопаперової промисловості, а саме, відноситься до класу машин з циліндричним барабаном обичайкового типу, призначеним для виготовлення тонкого паперу, наприклад, туалетного. Відома машина для виготовлення тонкого паперу, що містить пристрої масонапускний і формуючий паперову полотнину, який має пресовий вал, та включає механізми для зневоднювання і, установлений з можливістю обертання на опорах, сушильний механізм, з нагнітальним теплопроводом подачі теплоносія, а також витяжний вентилятор, вали і шабер для зняття і крепирування висушеної паперової полотнини (патент СРСР №633495, "Бумагоделательная машина для изготовления тонкой туалетной бумаги", Д 21F9/00, 04.08.76). З масонапускного пристрою суспензія (маса), що містить частки волокнистих напівфабрикатів, надходить у пристрої, що формують паперову полотнину, спочатку, у сіткову частину, що складається з верхньої і нижньої формуючих сіток, потім на нескінченне передатне сукно (де відбувається попереднє зневоднювання) і далі, на встановлений з можливістю обертання сушильний механізм (для остаточного зневоднювання). Сушильний механізм складається з послідовно встановлених герметично закритих циліндрів постачених нагнітальним теплопроводом. Недоліком описаного пристрою є те, що в сушильних циліндрах (сушильному механізмі) відбувається не регульоване скупчення конденсату, що приводить до різкого погіршення тепловіддачі від пару до стінки циліндра, що викликає зниження температури стінки сушильного циліндру і спричиняє зниження швидкості сушіння. Іншою проблемою є нерівномірність теплопередачі від корпуса сушильного циліндра до полотнини папера. Для цього для вирівнювання вологості в папері і, тим самим, підвищення ефективності його сушіння, у відомому пристрої використовують декілька герметичних сушильних циліндрів, щоб збільшити кількість перекидань папера. У зв'язку з зазначеним, у папероробній машині відбувається тривалий процес сушіння, є складний сушильний CD Ю
