Гойдалка

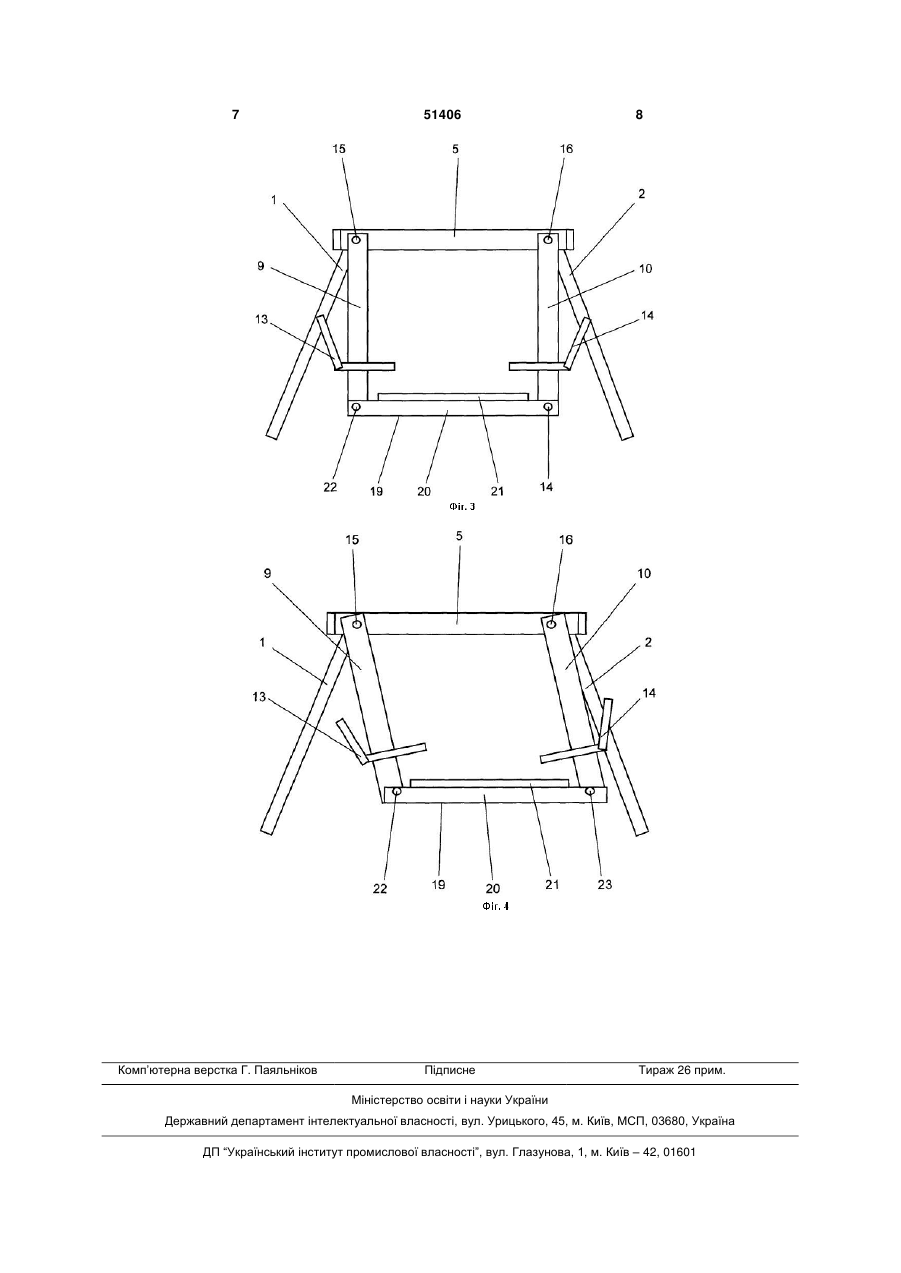

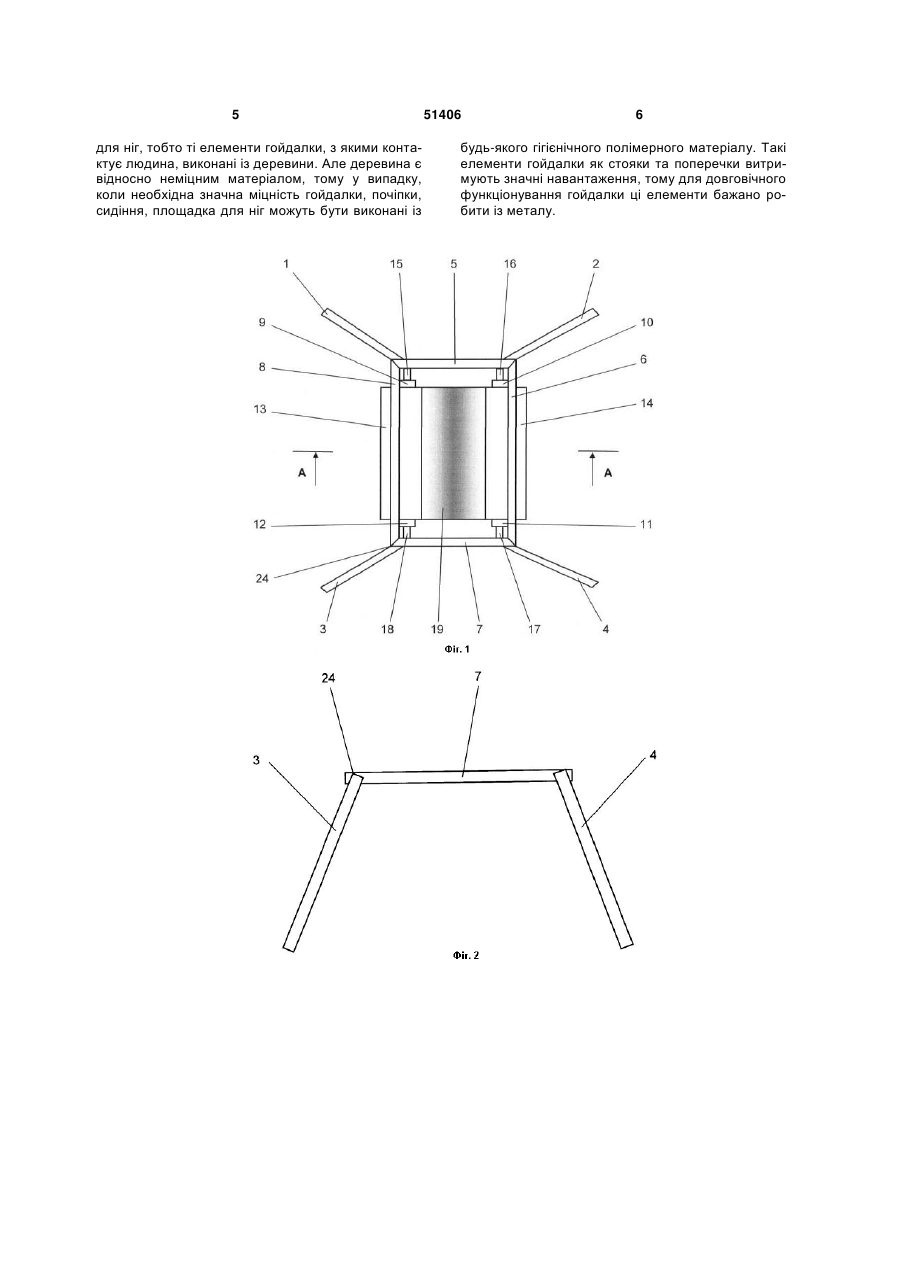

1. Гойдалка, яка містить опорну раму, почіпки, причому верхні кінці почіпок шарнірно з'єднані із опорною рамою, сидіння, які з'єднані із почіпками, яка відрізняється тим, що додатково містить площадку для ніг, опорна рама містить стояки та поперечки, причому стояки розташовані похило та 3 зваги та відпочинку людей похилого віку, так як рухома частина гойдалки разом із людиною має низько піднятий відносно поверхні центр ваги; придатність гойдалки для відпочинку із спілкуванням, так як гойдалка може мати принаймні два сидячих місця, розташованих напроти один одного, що дозволяє людям спілкуватись без перешкод бачивши один одного. Далі на фігурах показаний одни із можливих варіантів виконання корисної моделі. Фіг. 1 - вигляд гойдалки зверху. Фіг. 2 - вигляд опорної рами збоку. Фіг. 3 - вигляд гойдалки у розрізі за лінією А-А на фіг. 1 у нерухомому стані рухомої частини гойдалки. Фіг. 4 - вигляд гойдалки у розрізі за лінією А-А на фіг.1 у рухомому стані у крайнему правому положенні рухомої частини гойдалки. Гойдалка містить опорну раму (24). Опорна рама складається із стояків (1), (2), (3), (4), та поперечок (5), (6), (7), (8). Поперечки взаємно розташовані так, що утворюють у плані прямокутник. Стояки розташовані похило, верхні кінці стояків з'єднані із поперечками. Можливі різні варіанти з'єднання поперечок між собою та із стояками. У даному випадку поперечки (5) і (6), (6) і (7), (7) і (8), (8) і (5) попарно з'єднані між собою, а верхні кінці стояків (1) і (2) з'єднані із поперечкою (5), верхні кінці стояків (3) і (4) з'єднані із поперечкою (7). Цей варіант виконання опорної рами показаний на фіг. 2. Можливі інші варіанти з'єднання поперечок між собою та із стояками, наприклад, верхній кінець стояка (1) з'єднаний із поперечками (5) і (8), верхній кінець стояка (2) з'єднаний із поперечками (5) і (6), верхній кінець стояка (3) з'єднаний із поперечками (7) і (8), верхній кінець стояка (4) з'єднаний із поперечками (6) і (7). Завдяки виконанню стояків похилими та взаємному розташуванню поперечок утворюється дуже жорстка просторова конструкція, яка не дозволяє гойдалці хитатись при розгойдуванні рухливої частини гойдалки та має значний запас міцності. Рухлива частина гойдалки складається із почіпок, сидіння, площадки для ніг. До опорної рами приєднані почіпки (9), (10), (11), (12), верхні кінці яких з'єднані із опорною рамою за допомогою шарнірних з'єднань (15), (16), (17), (18) (дивитись фіг. 1, фіг. 3, фіг. 4). Шарнірні з'єднання можуть бути виконані у вигляді вісей, або у вигляді будь-якої відомої конструкції, яка дозволяє зробити вільне обертання почіпок. До почіпок, ближче до нижніх кінців почіпок, приєднанні сидіння (13) і (14), які розташовані напроти один одного. Таке розташування сидінь дозволяє людям, які сидять на сидінні (13) і (14), бачити один одного та спілкуватись без перешкод. Можливе виконання кожного із сидінь як на одне місце, так і на більшу кількість місць. До нижніх кінців почіпок приєднано площадку для ніг (19). Площадка для ніг з'єднана із нижніми кінцями почіпок за допомогою шарнірних з'єднань (на фіг. 3 та фіг. 4 показані шарнірних з'єднання (22) і (23), за допомогою яких площадка для ніг з'єднана із почіпками (9) і (10). Площадка для ніг за одним можливих варіантів виконання може міс 51406 4 тити поперечки, які шарнірно з'єднані із нижніми кінцями почіпок (на фіг. 3 та фіг. 4 показана поперечка площадки для ніг (20)), та поміст, що спирається на поперечки (на фіг. 3 та фіг. 4 показана поміст площадки для ніг (21)). Наявність площадки для ніг знижує висоту центра ваги рухомої частини гойдалки відносно опорної поверхні, на якій розташована гойдалка, що призводить до зменшення витрати зусиль, необхідних для розгойдування рухомої частини гойдалки. Крім того, шарнірне з'єднання площадки для ніг із почіпками змінює рухи людини, які вона здійснює для розгойдування рухомої частини гойдалки. Шарнірне з'єднання площадки для ніг із почіпками призводить до того, що поверхня площадки для ніг як у нерухомому стані, так і у рухомому стані завжди знаходиться паралельно опорній поверхні, на якій розташована гойдалка, завдяки чому змінюється відстань між переднім краєм сидіння та поверхнею площадки для ніг. Для людини, яка буде сидіти на правому сидінні гойдалки, показаної на фіг. 4, відстань між переднім краєм сидіння та поверхнею площадки для ніг буде меньшою за відстань між переднім краєм сидіння та поверхнею площадки для ніг, показаної на фіг. 3, і менше за відстань між переднім краєм лівого сидіння та поверхнею площадки для ніг. Це призводить до збільшення тиску ступні ніг однієї людини на одну частину поверхню площадки для ніг, і зменшення тиску ступні ніг другої людини на другу частину поверхню площадки для ніг. Така зміна тиску ступні ніг людини і призводить до розгойдування рухомої частини гойдалки. Зазначені рухи ніг людини мають невелику амплітуду і вимагають набагато менших витрат. Для розгойдування рухомої частини гойдалки необхідний лише періодичний невеликий тиск ступні ніг людини, яка сидіть у гойдалці, на поверхню площадки для ніг такі рухи вимагають значно менших зусиль у порівнянні із коливальним рухом ніг людини значної амплітуди, як у звичайній гойдалці. Тому така гойдалки підійде для відпочинку людей похилого віку. Так як гойдалка призначена для розташування поза приміщеннями, то на людей, які відпочивають на гойдалці, можуть впливати сонячні промені, які наприклад опівдні можуть призводити до нагріву гойдалки та людей, та можуть впливати опади у вигляді крапель дощу, що у свою чергу може робити відпочинок людей некомфортним або неможливим. Для створення комфортних умов відпочинку людей, гойдалка може бути оснащеною покрівлею (на кресленнях не показана), яка захищає відпочиваючих людей від променів сонця та крапель дощу. Покрівля може бути використана будь-якої відомої конструкції. Наявність покрівлі дозволяє як відпочивати людям у будь-яку спекотну погоду або навпаки, у погоду, коли йде дощ, так і дозволяє захистити саму гойдалку від впливу атмосферних опадів. Як матеріали, з яких може бути виконані такі елементи гойдалки як стояки, поперечки, почіпки, сидіння, площадка для ніг, можуть бути використані такі матеріали як деревина, метал, полімерний матеріал. Найбільш приємним для відпочинку людей є варіант, коли почіпки, сидіння, площадка 5 для ніг, тобто ті елементи гойдалки, з якими контактує людина, виконані із деревини. Але деревина є відносно неміцним матеріалом, тому у випадку, коли необхідна значна міцність гойдалки, почіпки, сидіння, площадка для ніг можуть бути виконані із 51406 6 будь-якого гігієнічного полімерного матеріалу. Такі елементи гойдалки як стояки та поперечки витримують значні навантаження, тому для довговічного функціонування гойдалки ці елементи бажано робити із металу. 7 Комп’ютерна верстка Г. Паяльніков 51406 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
