Комплекс для ломки вогнетривкої футерівки металургійних агрегатів

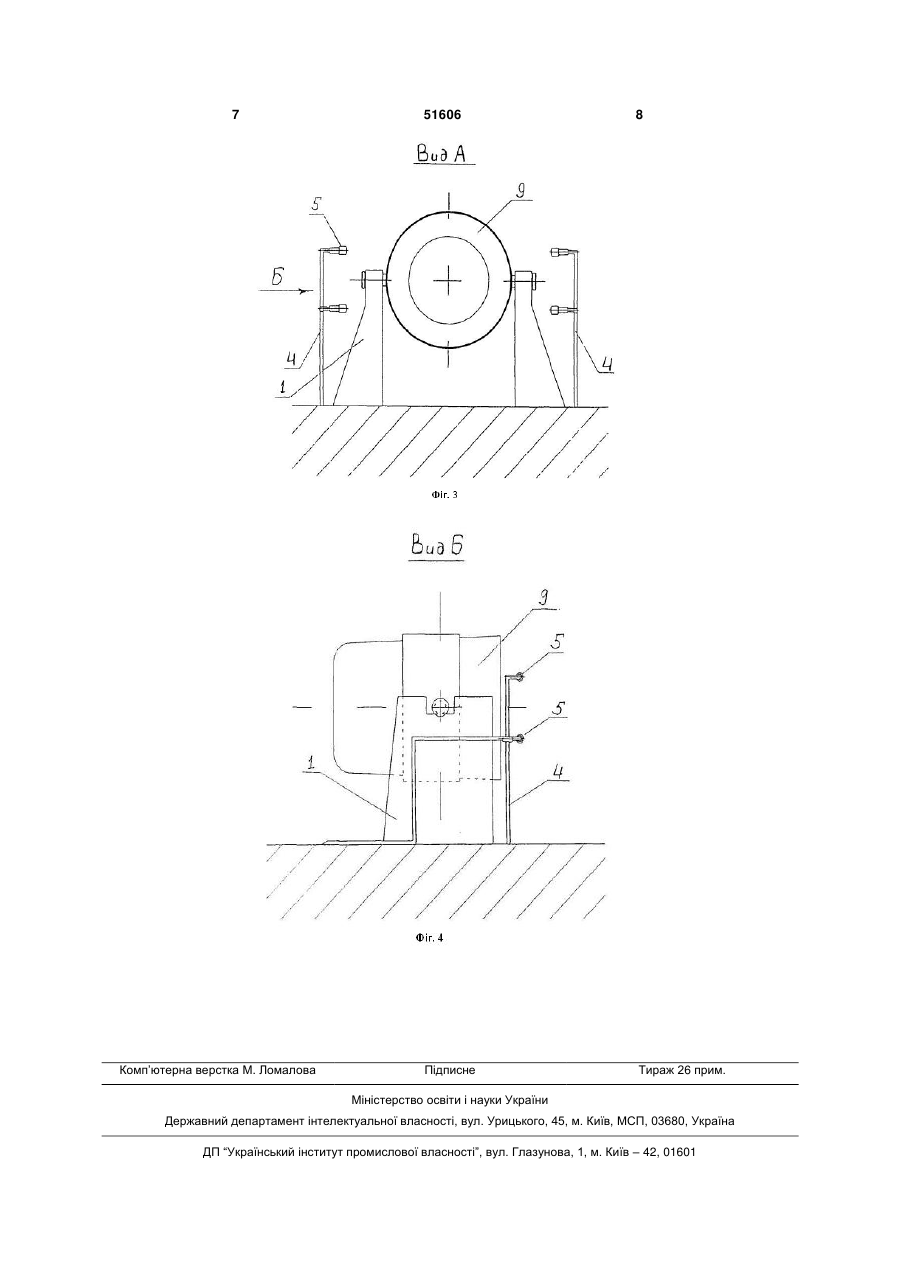

Комплекс для ломки вогнетривкої футерівки металургійних агрегатів, що містить стенд для ломки футерівки, машину для ломки футерівки і пристрій гідроподавлення пиловиділення, який відрізняється тим, що забезпечений встановленою з можливістю обігріву поверхонь стенда опалювальною системою, а пристрій гідроподавлення пиловиділення містить трубопроводи подачі води із закріпленими на них форсунками тонкої розпиленості, розташованими по контуру зони пилоутворення стенда для ломки футерівки, блок дистанційного керування і регулювальну запірну арматуру, пов'язану з блоком управління. (19) (21) u201000219 (22) 12.01.2010 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) КРІВЧЕНКО ЮРІЙ СЕРГІЙОВИЧ, СТЕПАНЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, ФІЛЯК АРТЕМ ВІКТОРОВИЧ, МАЛИК ОЛЕКСАНДР ОЛЕКСІЙОВИЧ, ДОВГАЧ ВОЛОДИМИР ЮРІЙОВИЧ, КУРКУЛА ОЛЕКСАНДР ВІКТОРОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "УКРАЇНСЬКИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ" 3 В основу корисної моделі поставлена задача удосконалити комплекс для ломки вогнетривкої футеровки металургійних агрегатів шляхом розширення його функціональних можливостей за рахунок створення об'ємного тонкодисперсного водяного шару (водяної завіси) навкруги зони пилоутворення стенду для ломки футеровки, а також за рахунок створення температурного режиму, що виключає обмерзання комплексу при мінусових температурах навколишнього середовища. Це забезпечує локалізацію і зниження концентрації пилу під час ломки і вивантаження бою футеровки, а також забезпечує безперебійну роботу комплексу при мінусовій температурі навколишнього середовища. Поставлена задача вирішується тим, що комплекс для ломки вогнетривкої футеровки металургійних агрегатів, що містить стенд для ломки футеровки, машину для ломки футеровки і пристрій гідроподавлення пиловиділення, згідно корисної моделі, забезпечений встановленою з можливістю обігріву поверхонь стенду опалювальною системою, а пристрій гідроподавлення пиловиділення містить трубопроводи подачі води із закріпленими на них форсунками тонкої розпиленості, розташованими по контуру зони пилоутворення стенду для ломки футеровки, блок дистанційного керування і регулювальну запірну арматуру, пов'язану з блоком управління. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Обладнання комплексу для ломки вогнетривкої футеровки пристроєм гідроподавлення пиловиділення, що містить форсунки тонкої розпиленості, створює більш ефективне диспергування води і, відповідно, більш ефективне пилоподавлення, тобто забезпечує скорочення концентрації пилу в повітрі при мінімальних витратах води. Встановлення форсунок по контуру зони пилоутворення забезпечує перекриття її суміжними водяними факелами розпиленості форсунок, більш ефективне пилоподавлення і поліпшення санітарно-гігієнічних умов праці обслуговуючого персоналу. Забезпечення комплексу для ломки вогнетривкої футеровки металургійного агрегату опалювальною системою, що працює паралельно з пристроєм гідроподавлення пиловиділення, при роботі в кліматичних умовах з мінусовими температурами повітря навколишнього середовища запобігає обмерзанню поверхонь стенду. На Фіг.1 зображена структурна схема комплексу для ломки вогнетривкої футеровки металургійних агрегатів (наприклад, сталерозливного ковша); на Фіг.2 - стенд ломки футеровки зі встановленим на ньому сталерозливним ковшом і пристроєм гідроподавлення пиловиділення, вид зверху; на Фіг.3 - вид по стрілці А на Фіг.2; на Фіг.4 - вид по стрілці Б на Фіг.2. Комплекс для ломки вогнетривкої футеровки металургійних агрегатів (див. Фіг.1) містить стенд 1 51606 4 для ломки футеровки, машину 2 для ломки футеровки та встановлену з можливістю обігріву поверхні стенду 1 для ломки футеровки опалювальну систему 3, а також пристрій 8 гідроподавлення пиловиділення. Пристрій 8 гідроподавлення пиловиділення (див. Фіг.2) містить трубопроводи 4 подачі води із закріпленими на них форсунками 5 тонкої розпиленості, розташованими по контуру зони пилоутворення, блок 6 дистанційного керування пристроєм гідроподавлення пиловиділення 8 і регулювальну запірну арматуру 7, пов'язану з блоком 6 управління. Комплекс для ломки вогнетривкої футеровки металургійних агрегатів працює наступним чином. Металургійний агрегат 9 (наприклад, сталерозливний ківш) з відпрацьованою вогнетривкою футеровкою за допомогою підйомнотранспортного устаткування передається на ділянку ломки футеровки і опускається на стенд 1 для ломки футеровки, при цьому агрегат центрується, встановлюється і фіксується на опорній поверхні стенду 1 для ломки футеровки, потім проводиться кантівка його на необхідний кут в позицію для ломки відпрацьованої футеровки машиною 2 для ломки футеровки. Ломка футеровки може здійснюватися різними машинами для ломки вогнетривкої футеровки. При цьому з початком процесу ломки футеровки починається процес пилоутворення. З початком процесу ломки футеровки з місцевого пульта блоку 6 дистанційного керування приводиться в дію пристрій 8 гідроподавлення пиловиділення, який зменшує пилоутворення за допомогою технічної води звичайної якості, розпиляної форсунками 5 тонкої розпиленості. Вода у форсунки 5 подається по трубопроводах 4 подачі води із загальнозаводських мереж водопостачання. Відключення пристрою 8 гідроподавлення пиловиділення проводиться у міру закінчення процесу ломки футеровки і, відповідно, закінчення процесу пилоутворення. Змочені частинки тонкодисперсного вогнетривкого пилу осідають і видаляються. Залежно від ємності і габаритів металургійних агрегатів, що підлягають ломці футеровки, визначається необхідна кількість форсунок і їх продуктивність по робочій рідині (технічній воді). При виконанні робіт в зимову пору року паралельно з роботою пристрою гідроподавлення пиловиділення включається опалювальна система 3, встановлена з можливістю обігріву поверхні стенду 1 для ломки футеровки, що запобігає обмерзанню поверхонь стенду. Опалювальна система 3 включається при досягненні температури повітря навколишнього середовища t значень t (5 10  C) і підтримується протягом всього часу роботи комплексу при такій температурі. Опалювальна система може бути встановлена як із засобів обігріву, що випускаються серійно, так і може бути частиною загальнозаводської системи опалювання. 5 Використання комплексу для ломки вогнетривкої футеровки металургійного агрегату забезпечує локалізацію і зниження концентрації пилу під час ломки і вивантаження бою футеровки, покращує 51606 6 санітарно-гігієнічні умови праці обслуговуючого персоналу, а також забезпечує його безперебійну роботу при мінусовій температурі навколишнього середовища. 7 Комп’ютерна верстка М. Ломалова 51606 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
