Єдина геоінформаційна система міністерства внутрішніх справ україни

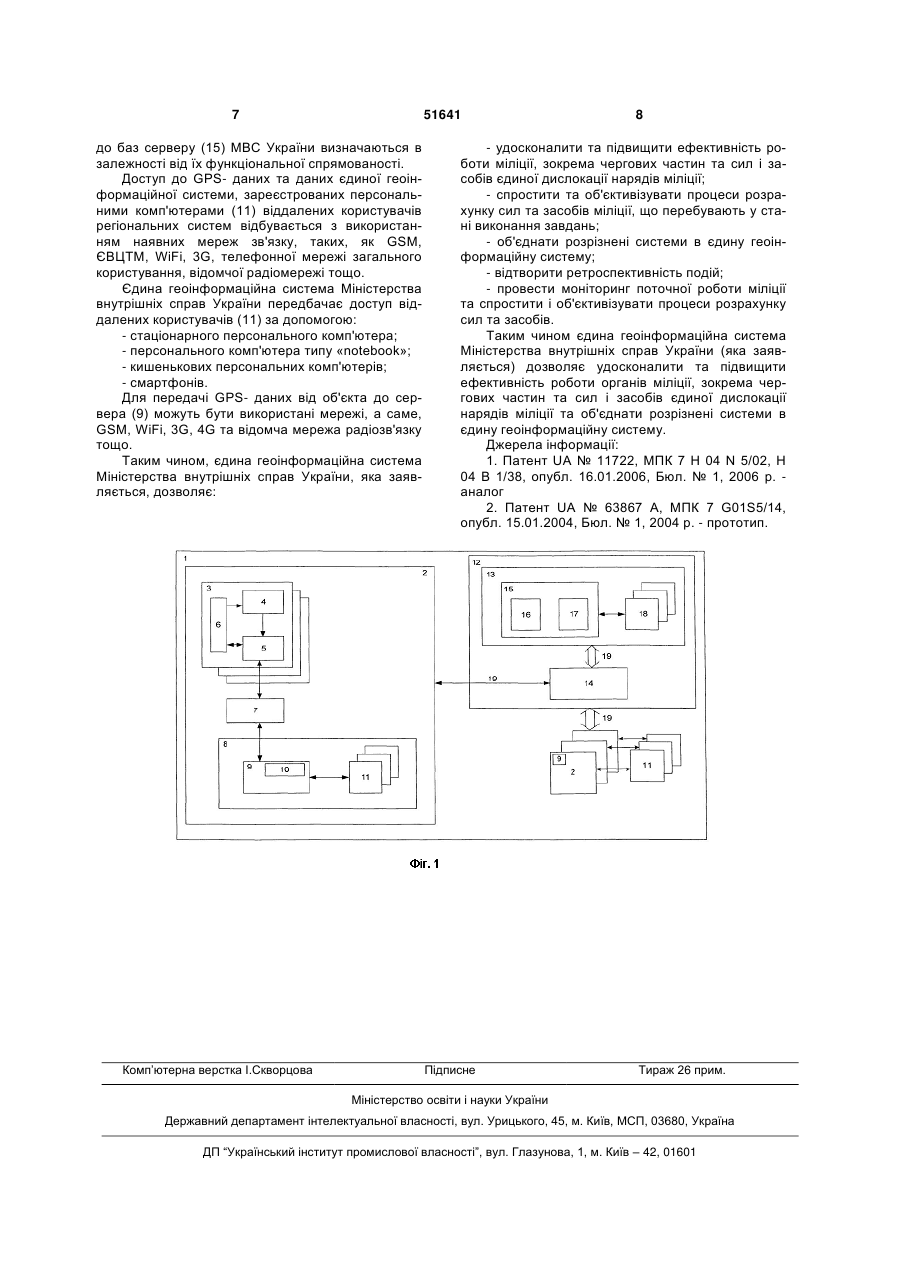

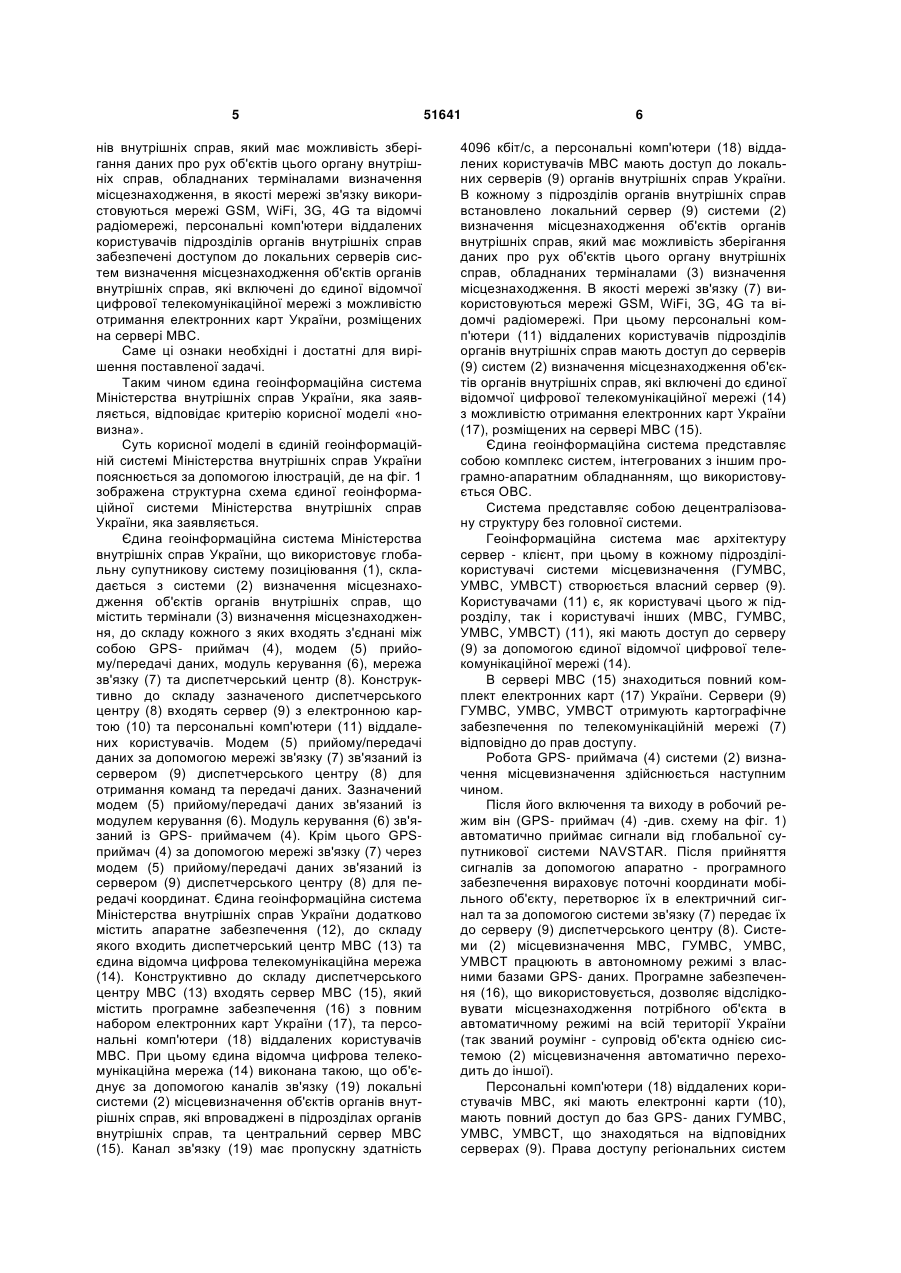

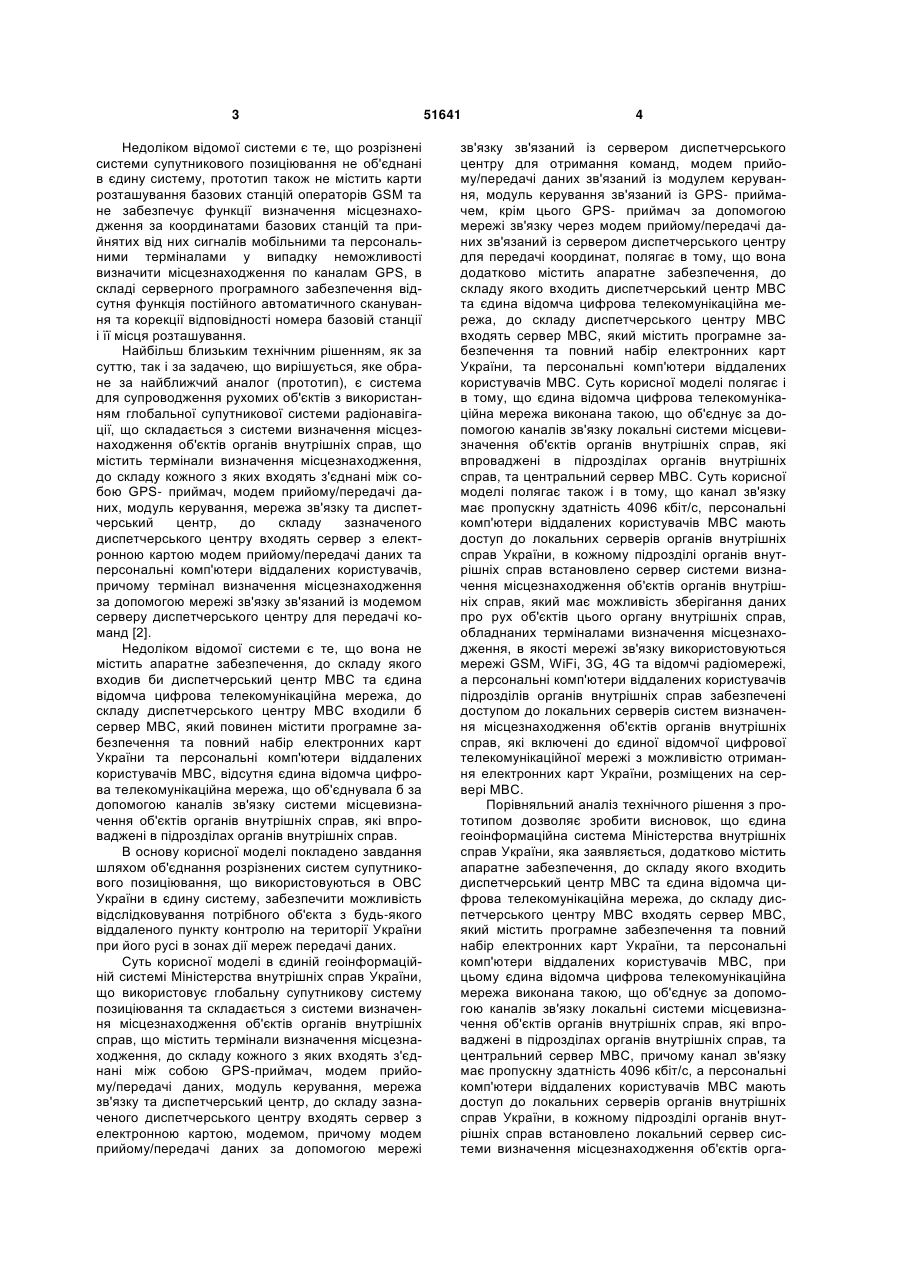

1. Єдина геоінформаційна система Міністерства внутрішніх справ України, що використовує глобальну супутникову систему позиціонування та складається з системи визначення місцезнаходження об'єктів органів внутрішніх справ, що містить термінали визначення місцезнаходження, до складу кожного з яких входять з'єднані між собою GPS-приймач, модем прийому/передачі даних, модуль керування, мережу зв'язку та диспетчерський центр, до складу зазначеного диспетчерського центру входять сервер з електронною картою та персональні комп'ютери віддалених користувачів, причому модем прийому/передачі даних за допомогою мережі зв'язку зв'язаний із сервером диспетчерського центру для отримання команд, а також модем прийому/передачі даних, зв'язаний із модулем керування, модуль керування зв'язаний із GPS-приймачем, крім цього GPS-приймач за допомогою мережі зв'язку через модем прийому/передачі даних зв'язаний із сервером диспетчерського центру для передачі координат, яка відрізняється тим, що вона додатково містить апаратне забезпечення, до складу якого входить диспетчерський центр МВС та єдина відомча цифрова телекомунікаційна мережа, до складу дис U 2 (11) 1 3 Недоліком відомої системи є те, що розрізнені системи супутникового позиціювання не об'єднані в єдину систему, прототип також не містить карти розташування базових станцій операторів GSM та не забезпечує функції визначення місцезнаходження за координатами базових станцій та прийнятих від них сигналів мобільними та персональними терміналами у випадку неможливості визначити місцезнаходження по каналам GPS, в складі серверного програмного забезпечення відсутня функція постійного автоматичного сканування та корекції відповідності номера базовій станції і її місця розташування. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке обране за найближчий аналог (прототип), є система для супроводження рухомих об'єктів з використанням глобальної супутникової системи радіонавігації, що складається з системи визначення місцезнаходження об'єктів органів внутрішніх справ, що містить термінали визначення місцезнаходження, до складу кожного з яких входять з'єднані між собою GPS- приймач, модем прийому/передачі даних, модуль керування, мережа зв'язку та диспетчерський центр, до складу зазначеного диспетчерського центру входять сервер з електронною картою модем прийому/передачі даних та персональні комп'ютери віддалених користувачів, причому термінал визначення місцезнаходження за допомогою мережі зв'язку зв'язаний із модемом серверу диспетчерського центру для передачі команд [2]. Недоліком відомої системи є те, що вона не містить апаратне забезпечення, до складу якого входив би диспетчерський центр МВС та єдина відомча цифрова телекомунікаційна мережа, до складу диспетчерського центру МВС входили б сервер МВС, який повинен містити програмне забезпечення та повний набір електронних карт України та персональні комп'ютери віддалених користувачів МВС, відсутня єдина відомча цифрова телекомунікаційна мережа, що об'єднувала б за допомогою каналів зв'язку системи місцевизначення об'єктів органів внутрішніх справ, які впроваджені в підрозділах органів внутрішніх справ. В основу корисної моделі покладено завдання шляхом об'єднання розрізнених систем супутникового позиціювання, що використовуються в ОВС України в єдину систему, забезпечити можливість відслідковування потрібного об'єкта з будь-якого віддаленого пункту контролю на території України при його русі в зонах дії мереж передачі даних. Суть корисної моделі в єдиній геоінформаційній системі Міністерства внутрішніх справ України, що використовує глобальну супутникову систему позиціювання та складається з системи визначення місцезнаходження об'єктів органів внутрішніх справ, що містить термінали визначення місцезнаходження, до складу кожного з яких входять з'єднані між собою GPS-приймач, модем прийому/передачі даних, модуль керування, мережа зв'язку та диспетчерський центр, до складу зазначеного диспетчерського центру входять сервер з електронною картою, модемом, причому модем прийому/передачі даних за допомогою мережі 51641 4 зв'язку зв'язаний із сервером диспетчерського центру для отримання команд, модем прийому/передачі даних зв'язаний із модулем керування, модуль керування зв'язаний із GPS- приймачем, крім цього GPS- приймач за допомогою мережі зв'язку через модем прийому/передачі даних зв'язаний із сервером диспетчерського центру для передачі координат, полягає в тому, що вона додатково містить апаратне забезпечення, до складу якого входить диспетчерський центр МВС та єдина відомча цифрова телекомунікаційна мережа, до складу диспетчерського центру МВС входять сервер МВС, який містить програмне забезпечення та повний набір електронних карт України, та персональні комп'ютери віддалених користувачів МВС. Суть корисної моделі полягає і в тому, що єдина відомча цифрова телекомунікаційна мережа виконана такою, що об'єднує за допомогою каналів зв'язку локальні системи місцевизначення об'єктів органів внутрішніх справ, які впроваджені в підрозділах органів внутрішніх справ, та центральний сервер МВС. Суть корисної моделі полягає також і в тому, що канал зв'язку має пропускну здатність 4096 кбіт/с, персональні комп'ютери віддалених користувачів МВС мають доступ до локальних серверів органів внутрішніх справ України, в кожному підрозділі органів внутрішніх справ встановлено сервер системи визначення місцезнаходження об'єктів органів внутрішніх справ, який має можливість зберігання даних про рух об'єктів цього органу внутрішніх справ, обладнаних терміналами визначення місцезнаходження, в якості мережі зв'язку використовуються мережі GSM, WiFi, 3G, 4G та відомчі радіомережі, а персональні комп'ютери віддалених користувачів підрозділів органів внутрішніх справ забезпечені доступом до локальних серверів систем визначення місцезнаходження об'єктів органів внутрішніх справ, які включені до єдиної відомчої цифрової телекомунікаційної мережі з можливістю отримання електронних карт України, розміщених на сервері МВС. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що єдина геоінформаційна система Міністерства внутрішніх справ України, яка заявляється, додатково містить апаратне забезпечення, до складу якого входить диспетчерський центр МВС та єдина відомча цифрова телекомунікаційна мережа, до складу диспетчерського центру МВС входять сервер МВС, який містить програмне забезпечення та повний набір електронних карт України, та персональні комп'ютери віддалених користувачів МВС, при цьому єдина відомча цифрова телекомунікаційна мережа виконана такою, що об'єднує за допомогою каналів зв'язку локальні системи місцевизначення об'єктів органів внутрішніх справ, які впроваджені в підрозділах органів внутрішніх справ, та центральний сервер МВС, причому канал зв'язку має пропускну здатність 4096 кбіт/с, а персональні комп'ютери віддалених користувачів МВС мають доступ до локальних серверів органів внутрішніх справ України, в кожному підрозділі органів внутрішніх справ встановлено локальний сервер системи визначення місцезнаходження об'єктів орга 5 нів внутрішніх справ, який має можливість зберігання даних про рух об'єктів цього органу внутрішніх справ, обладнаних терміналами визначення місцезнаходження, в якості мережі зв'язку використовуються мережі GSM, WiFi, 3G, 4G та відомчі радіомережі, персональні комп'ютери віддалених користувачів підрозділів органів внутрішніх справ забезпечені доступом до локальних серверів систем визначення місцезнаходження об'єктів органів внутрішніх справ, які включені до єдиної відомчої цифрової телекомунікаційної мережі з можливістю отримання електронних карт України, розміщених на сервері МВС. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Таким чином єдина геоінформаційна система Міністерства внутрішніх справ України, яка заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі в єдиній геоінформаційній системі Міністерства внутрішніх справ України пояснюється за допомогою ілюстрацій, де на фіг. 1 зображена структурна схема єдиної геоінформаційної системи Міністерства внутрішніх справ України, яка заявляється. Єдина геоінформаційна система Міністерства внутрішніх справ України, що використовує глобальну супутникову систему позиціювання (1), складається з системи (2) визначення місцезнаходження об'єктів органів внутрішніх справ, що містить термінали (3) визначення місцезнаходження, до складу кожного з яких входять з'єднані між собою GPS- приймач (4), модем (5) прийому/передачі даних, модуль керування (6), мережа зв'язку (7) та диспетчерський центр (8). Конструктивно до складу зазначеного диспетчерського центру (8) входять сервер (9) з електронною картою (10) та персональні комп'ютери (11) віддалених користувачів. Модем (5) прийому/передачі даних за допомогою мережі зв'язку (7) зв'язаний із сервером (9) диспетчерського центру (8) для отримання команд та передачі даних. Зазначений модем (5) прийому/передачі даних зв'язаний із модулем керування (6). Модуль керування (6) зв'язаний із GPS- приймачем (4). Крім цього GPSприймач (4) за допомогою мережі зв'язку (7) через модем (5) прийому/передачі даних зв'язаний із сервером (9) диспетчерського центру (8) для передачі координат. Єдина геоінформаційна система Міністерства внутрішніх справ України додатково містить апаратне забезпечення (12), до складу якого входить диспетчерський центр МВС (13) та єдина відомча цифрова телекомунікаційна мережа (14). Конструктивно до складу диспетчерського центру МВС (13) входять сервер МВС (15), який містить програмне забезпечення (16) з повним набором електронних карт України (17), та персональні комп'ютери (18) віддалених користувачів МВС. При цьому єдина відомча цифрова телекомунікаційна мережа (14) виконана такою, що об'єднує за допомогою каналів зв'язку (19) локальні системи (2) місцевизначення об'єктів органів внутрішніх справ, які впроваджені в підрозділах органів внутрішніх справ, та центральний сервер МВС (15). Канал зв'язку (19) має пропускну здатність 51641 6 4096 кбіт/с, а персональні комп'ютери (18) віддалених користувачів МВС мають доступ до локальних серверів (9) органів внутрішніх справ України. В кожному з підрозділів органів внутрішніх справ встановлено локальний сервер (9) системи (2) визначення місцезнаходження об'єктів органів внутрішніх справ, який має можливість зберігання даних про рух об'єктів цього органу внутрішніх справ, обладнаних терміналами (3) визначення місцезнаходження. В якості мережі зв'язку (7) використовуються мережі GSM, WiFi, 3G, 4G та відомчі радіомережі. При цьому персональні комп'ютери (11) віддалених користувачів підрозділів органів внутрішніх справ мають доступ до серверів (9) систем (2) визначення місцезнаходження об'єктів органів внутрішніх справ, які включені до єдиної відомчої цифрової телекомунікаційної мережі (14) з можливістю отримання електронних карт України (17), розміщених на сервері МВС (15). Єдина геоінформаційна система представляє собою комплекс систем, інтегрованих з іншим програмно-апаратним обладнанням, що використовується ОВС. Система представляє собою децентралізовану структуру без головної системи. Геоінформаційна система має архітектуру сервер - клієнт, при цьому в кожному підрозділікористувачі системи місцевизначення (ГУМВС, УМВС, УМВСТ) створюється власний сервер (9). Користувачами (11) є, як користувачі цього ж підрозділу, так і користувачі інших (МВС, ГУМВС, УМВС, УМВСТ) (11), які мають доступ до серверу (9) за допомогою єдиної відомчої цифрової телекомунікаційної мережі (14). В сервері МВС (15) знаходиться повний комплект електронних карт (17) України. Сервери (9) ГУМВС, УМВС, УМВСТ отримують картографічне забезпечення по телекомунікаційній мережі (7) відповідно до прав доступу. Робота GPS- приймача (4) системи (2) визначення місцевизначення здійснюється наступним чином. Після його включення та виходу в робочий режим він (GPS- приймач (4) -див. схему на фіг. 1) автоматично приймає сигнали від глобальної супутникової системи NAVSTAR. Після прийняття сигналів за допомогою апаратно - програмного забезпечення вираховує поточні координати мобільного об'єкту, перетворює їх в електричний сигнал та за допомогою системи зв'язку (7) передає їх до серверу (9) диспетчерського центру (8). Системи (2) місцевизначення МВС, ГУМВС, УМВС, УМВСТ працюють в автономному режимі з власними базами GPS- даних. Програмне забезпечення (16), що використовується, дозволяє відслідковувати місцезнаходження потрібного об'єкта в автоматичному режимі на всій території України (так званий роумінг - супровід об'єкта однією системою (2) місцевизначення автоматично переходить до іншої). Персональні комп'ютери (18) віддалених користувачів МВС, які мають електронні карти (10), мають повний доступ до баз GPS- даних ГУМВС, УМВС, УМВСТ, що знаходяться на відповідних серверах (9). Права доступу регіональних систем 7 51641 до баз серверу (15) МВС України визначаються в залежності від їх функціональної спрямованості. Доступ до GPS- даних та даних єдиної геоінформаційної системи, зареєстрованих персональними комп'ютерами (11) віддалених користувачів регіональних систем відбувається з використанням наявних мереж зв'язку, таких, як GSM, ЄВЦТМ, WiFi, 3G, телефонної мережі загального користування, відомчої радіомережі тощо. Єдина геоінформаційна система Міністерства внутрішніх справ України передбачає доступ віддалених користувачів (11) за допомогою: - стаціонарного персонального комп'ютера; - персонального комп'ютера типу «notebook»; - кишенькових персональних комп'ютерів; - смартфонів. Для передачі GPS- даних від об'єкта до сервера (9) можуть бути використані мережі, а саме, GSM, WiFi, 3G, 4G та відомча мережа радіозв'язку тощо. Таким чином, єдина геоінформаційна система Міністерства внутрішніх справ України, яка заявляється, дозволяє: Комп’ютерна верстка І.Скворцова 8 - удосконалити та підвищити ефективність роботи міліції, зокрема чергових частин та сил і засобів єдиної дислокації нарядів міліції; - спростити та об'єктивізувати процеси розрахунку сил та засобів міліції, що перебувають у стані виконання завдань; - об'єднати розрізнені системи в єдину геоінформаційну систему; - відтворити ретроспективність подій; - провести моніторинг поточної роботи міліції та спростити і об'єктивізувати процеси розрахунку сил та засобів. Таким чином єдина геоінформаційна система Міністерства внутрішніх справ України (яка заявляється) дозволяє удосконалити та підвищити ефективність роботи органів міліції, зокрема чергових частин та сил і засобів єдиної дислокації нарядів міліції та об'єднати розрізнені системи в єдину геоінформаційну систему. Джерела інформації: 1. Патент UA № 11722, МПК 7 Н 04 N 5/02, Н 04 В 1/38, опубл. 16.01.2006, Бюл. № 1, 2006 р. аналог 2. Патент UA № 63867 А, МПК 7 G01S5/14, опубл. 15.01.2004, Бюл. № 1, 2004 р. - прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
