Комп’ютерна інформаційно-діагностична система компресорних станцій газопостачальної системи україни

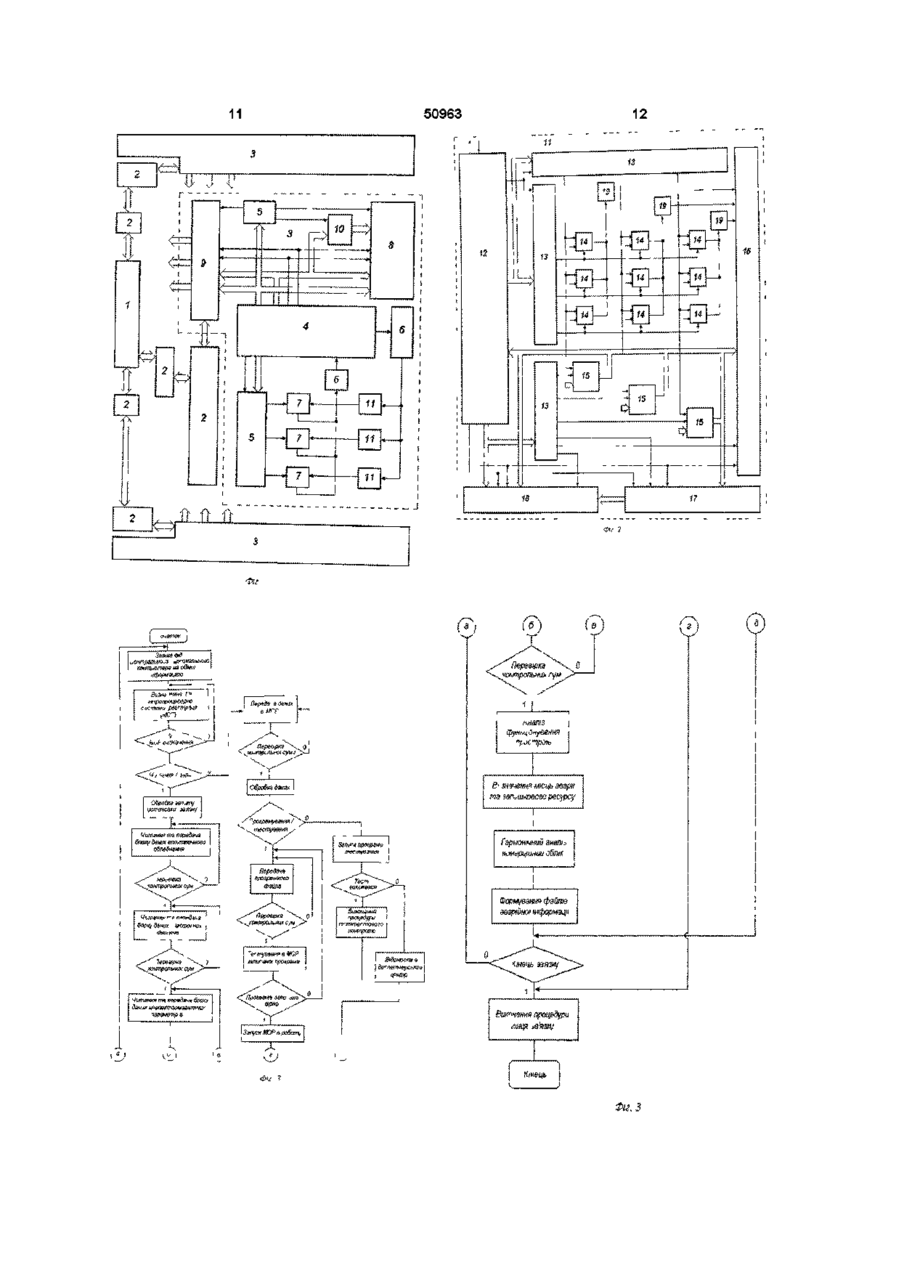

1 Комп'ютерна інформаційно-діагностична система компресорних станцій газопостачальної системи України, що включає дешифратор, регістр, блок гальванічної розв'язки, яка відрізняється тим, що вона додатково доповнена центральним персональним комп'ютером, мікропроцесорними системами реєстрації та модемами, причому кожна мікропроцесорна система реєстрації включає мікропроцесор, дешифратор, блок гальванічної розв'язки, ключі, оперативний запам'ятовуючий пристрій, чотирипортовий модуль і мікропроцесорні реєстратори параметрів, причому вихід шини першого порту мікропроцесора підключений до входу першого дешифратора, кожний к-й (к = 1,2 т ) вихід якого з'єднаний з керуючим входом к-го ключа, інформаційний вхід якого з'єднаний з виходом послідовного порту к-го мікропроцесорного реєстратора параметрів вхід послідовного порту якого підключений через перший блок гальванічної розв'язки з виходом послідовного порту мікропроцесора, вихід шини даних другого порту мікропроцесора підключений до входу даних чотирипортового модуля, регістра і оперативного запам'ятовуючого пристрою вхід шини молодших адрес якого з'єднаний з виходом регістра, вихід шини адреси третього порту мікропроцесора підключений ВІДПОВІДНО до входів адреси другого дешифратора, чотирипортового модуля і оперативного запам'ятовуючого пристрою керуючі входи яких підключені до ВІДПОВІДНИХ виходів другого дешифратора, входи запису та читання чотирипортового модуля і оперативного запам'ятовуючого пристрою з'єднані ВІДПОВІДНО З виходом запису та читання мікропроцесора вихід послідовного порту якого підключений через перший блок гальванічної розв'язки з входами послідовних портів всіх мікропроцесорних реєстраторів параметрів, керуючий вхід першого дешифратора з'єднаний з стробуючим виходом мікропроцесора послідовний вхід якого підключений через другий блок гальванічної розв'язки до інформаційних виходів ключів, а перший вихід чотирипортового модуля кожної J-I Q=1,2, п) мікропроцесорної системи реєстрації підключений ВІДПОВІДНО через перший та другий модеми до j-ro входу послідовного порту центрального персонального комп'ютера 2 Комп'ютерна інформаційно-діагностична система компресорних станцій газопостачальної системи України за п 1, яка відрізняється тим, що кожний мікропроцесорний реєстратор параметрів містить мікропроцесор, дешифратор, ключі, шифратори дискретних сигналів, аналого-цифровий перетворювач, регістр, оперативний запам'ятовуючий пристрій та перетворювачі аналогових сигналів, причому виходи старших і молодших розрядів шини першого порту мікропроцесора підключені ВІДПОВІДНО до входів першого і другого дешифраторів керуючі входи яких об'єднані і підключені до стробуючого виходу мікропроцесора вихід шини даних другого порту якого з'єднаний з виходами аналого-цифрового перетворювача, шифраторами дискретних сигналів, оперативного запам'ятовуючого пристрою і входом регістра підключеного своїм виходом до входу молодших розрядів оперативного запам'ятовуючого пристрою, ключі виконані у вигляді матриці (nxm) кожний перший керуючий вхід к-го рядку ключів якої (к=1,2, п) підключені до к-го виходу першого дешифратора, кожний j-й Q=1,2, m) вихід другого дешифратора підключений до другого керуючого входу кожного ключа j-ro стовбця матриці і першого керуючого входу кожного j-ro шифратора дискретних сигналів другий керуючий вхід якого з'єднаний з j-м виходом третього дешифратора підключеного своїм входом до виходу шини третього порту мікропроцесора і входу шини адреси старших розрядів оперативного запам'ятовуючого пристрою, інформаційні виходи ключів кожного j-ro стовбця матриці об'єднані і підключені через перетворювач аналогових сигналів floj-ro входу аналого - цифрового перетворювача, а виходи запису та читання мікропроцесора підключені до ВІДПОВІДНИХ ВХОДІВ запису та читання оперативного за CO (О о> о ю З 50963 пам'ятовуючого пристрою, аналого - цифрового з єднані з ВІДПОВІДНИМИ виходами третього дешиперетворювача та регістра керуючі входи яких фратора Винахід належить до обчислювальної та вимірювальної техніки і може бути використаний для діагностування електричного обладнання, силових трансформаторів і синхронних двигунів компресорних станцій газопостачальної системи України на базі реєстрування аналогових та дискретних сигналів доаварійних, аварійних та післяаварійних режимів роботи електрообладнання, включаючи параметри, які не відносяться до електромагнітних, а також для визначення залишкового ресурсу енергетичного обладнання компресорних станцій Відомий пристрій [1] для збору, перетворення та передачі інформації про результати вимірювання параметрів фізичного середовища, який включає керуючу електронно-обчислювальну машину, аналого-цифровий перетворювач, датчики, буферний запам'ятовуючий пристрій, блок дешифрацм і блок регістрів, управляючі входи яких підключені до ВІДПОВІДНИХ входів формувачів інформації, що передається, а інформаційний вхід буферного запам'ятовуючого пристрою з'єднаний з виходом аналого-цифрового перетворювача Недоліком відомого пристрою є обмежені функціональні можливості та невисока надійність в зв'язку з тим, що у відомому пристрої реєструються тільки параметри фізичного середовища, а не виконуються функції реєстрації і діагностики електричного обладнання, силових трансформаторів, синхронних двигунів і сигналів неелектромагнітних параметрів компресорних газопостачальних станцій Крім того, у відомому пристрої не виконується визначення залишкового ресурсу електричного входів першого та другого регістрів, а інформа ційний вихід електронно-обчислювальної машини підключений до інформаційного входу дешифратора Недоліком даного пристрою є обмежені функціональні можливості, низька надійність і рівень діагностики в зв'язку з тим, що в ньому не реєструються доаварійний, аварійний та післяаварійний режими електричного обладнання, силових трансформаторів, синхронних двигунів та неелектромагнітних параметрів компресорних газопостачальних станцій, на базі яких відкривається можливість значного збільшення рівня діагностики обладнання, розширення функціональних можливостей за рахунок проведення комерційного обліку споживання електроенергії і визначення залишкового ресурсу, а також збільшення надійності В основу винаходу поставлена задача розширення функціональних можливостей, збільшення надійності функціонування і рівня діагностики електричного обладнання компресорних станцій газопостачальної системи за рахунок спроможності реєстрування доаварійних, аварійних та післяаварійних аналогових та дискретних сигналів електричного обладнання, силових трансформаторів, синхронних двигунів та нееле обладнання і не виконується комерційний облік електроенергії Відомий пристрій [2] автономного запису та читання, який включає центральний процесор, автономний запам'ятовуючий пристрій, комунікаційний модуль і датчики, при чому кожний датчик підключений до автономного запам'ятовуючого пристрою, який своїм виходом з'єднаний через комунікаційний модуль з центральним процесором У відомому пристрої величина, що вимірюється, перетворюється в імпульси, КІЛЬКІСТЬ яких пропорційна вимірюваній величині, які потім накопичуються в запам'ятовуючому пристрої і далі поступають в центральний процесор Недоліком відомого автономного пристрою є обмежені функціональні можливості в зв'язку з тим, що він виконує тільки інформаційновимірювальні функції, і зовсім не виконує функції реєстрації аналогових та дискретних сигналів електричного обладнання компресорних газопостачальних станцій і на їх базі не проводить обчислення рівня діагностики обладнання, комерційного обліку споживання електроенергії, тестування в процесі роботи та тим самим покращання надійності функціонування Найбільш близьким за своєю технічною суттю є інформаційно-вимірювальна система [3], яка включає електронно-обчислювальну машину, лічильник, аналого-цифровий перетворювач, дешифратор, регістри і блок гальванічної розв'язки, причому інформаційний вихід аналого-цифрового перетворювача підключений до інформаційних ктромагнітних параметрів з прив'язкою до часу і на їх базі збільшення рівня діагностики, надійності і функціональних можливостей, включаючи можливість комерційного обліку електроенергії, що споживається Поставлена задача вирішується тим, що в комп'ютерну інформаційнодіагностичну систему компресорних станцій газопостачальної системи України, що включає дешифратор, регістр, блок гальванічної розв'язки введено центральний персональний комп'ютер, мікропроцесорну систему реєстрації та модеми, причому кожна мікропроцесорна система реєстрації включає мікропроцесор, дешифратор, блок гальванічної розв'язки, ключі, оперативний запам'ятовуючий пристрій, чотирьохпортовий модуль і мікропроцесорні реєстратори параметрів, причому вихід шини першого порту мікропроцесора підключений до входу першого дешифратора , кожний к-й (к = 1,2 т ) вихід якого з'єднаний з управляючим входом k-й ключа, інформаційний вхід якого з'єднаний з виходом послідовного порту k-го мікропроцесорного реєстратора параметрів, вхід послідовного порту якого підключений через перший блок гальванічної розв'язки з виходом послідовного порту мікропроцесора, вихід шини даних другого порту мікропроцесора під 50963 ключении до входу даних чотирьохпортового модуля, регістра і оперативного запам'ятовуючого пристрою, вхід шини молодших адресів якого з'єднаний з виходом регістра, вихід шини адреси третього порту мікропроцесора підключений ВІДПОВІДНО до входів адреси другого дешифратора, чотирьохпортового модуля і оперативного запам'ятовуючого пристрою, управляючі входи яких підключені до ВІДПОВІДНИХ виходів другого дешифратора, входи запису та читання чотирьохпортового модуля і оперативного запам'ятовуючого пристрою з'єднані ВІДПОВІДНО З ВИХОДОМ запису та читання мікропроцесора вихід послідовного порту якого підключений через перший блок гальванічної розв'язки з входами послідовних портів всіх мікропроцесорних реєстраторів параметрів, управляючий вхід першого дешифратора з'єднаний з стробуючим виходом мікропроцесора, послідовний вхід якого підключений через другий блок гальванічної розв'язки до інформаційних виходів ключів, а перший вихід чотирьохпортового модуля кожної J-I G = 1,2, п) мікропроцесорної системи реєстрації підключений ВІДПОВІДНО через перший та другий модеми до j-ro входу послідовного порту центрального персонального комп'ютера, а кожний мікропроцесорний реєстратор параметрів містить мікропроцесор, дешифратор, ключі, шифратори дискретних сигналів, аналогоцифровий перетворювач, регістр, оперативний запам'ятовуючий пристрій та перетворювачі аналогових сигналів, причому виходи старших і молодших розрядів шини першого порту мікропроцесора підключені ВІДПОВІДНО до входів першого і другого дешифраторів, управляючі входи яких об'єднані і підключені до стробуючого виходу мікропроцесора, вихід шини даних другого порту якого з'єднаний з виходами аналого-цифрового перетворювача, шифраторами дискретних сигналів, оперативного запам'ятовуючого пристрою і входом регістра підключеного своїм виходом до входу молодших розрядів оперативного запам'ятовуючого пристрою, ключі виконані у вигляді матриці (nxm) кожний перший управляючий вхід k-го рядку ключів якої (к=1,2, п) підключені до кго виходу першого дешифратора, кожний j-й 0=1,2, т ) вихід другого дешифратора підключений до другого управляючого входу кожного ключа j-ro стовбця матриці і першого управляючого входу кожного j-ro шифратора дискретних сигналів другий управляючий вхід якого з'єднаний з J-M виходом третього дешифратора підключеного своїм входом до виходу шини третього порту мікропроцесора і входу шини адреси старших розрядів оперативного запам'ятовуючого пристрою, інформаційні виходи ключів кожного j-ro стовбця матриці об'єднані і підключені через перетворювач аналогових сигналів до j-ro входу аналого-цифрового перетворювача, а виходи запису та читання мікропроцесора підключені до ВІДПОВІДНИХ входів запису та читання оперативного запам'ятовуючого пристрою, аналогоцифрового перетворювача та регістра, управляючі входи яких з'єднані з ВІДПОВІДНИМИ виходами третього дешифратора Завдяки введенню центрального персонального комп'ютера, модемів і мікропроцесорних систем реєстрації, включаючої мікропроцесор, оперативний запам'ятовуючий пристрій, чотирьохпортовий модуль, дешифратори і блок гальванічної розв'язки і введенню нових зв'язків МІЖ ними, комп'ютерна інформаційно-діагностична система компресорних станцій газопостачальної системи забезпечує значне розширення функціональних можливостей, збільшення надійності функціонування і рівня діагностики завдяки новій можливості неперервної реєстрації доаварійних, аварійних та післяаварійних параметрів аналогових і дискретних сигналів електричного обладнання, силових трансформаторів, сихнронних двигунів і електромагнітних параметрів з прив'язкою до часу, що відкрило можливість визначення залишкового ресурсу обладнання, комерційний облік спожитої електроенергії, збільшення рівня надійності діагностування в процесі роботи системи На фіг 1 наведена структурна схема комп'ютерної інформаційно-діагностичної, системи компресорних станцій газопостачальною системи України, на фіг 2 наведена структурна схема мікропроцесорного реєстратора параметрів, на фіг 3, наведено блок-схему алгоритму функціонування комп'ютерної інформаційнодіагностичної системи компресорних станцій газопостачальної системи і на фіг 4 наведено блоксхему алгоритму роботи мікропроцесорної системи реєстрації Комп'ютерна інформаційнодіагностична система компресорних станцій газопостачальної системи України (фіг 1), виконана для випадку n=3, m=3, включає центральний персональний комп'ютер 1, модеми 2, мікропроцесорну систему реєстрації 3, яка включає мікропроцесор 4, дешифратори 5, блоки гальванічної розв'язки 6, ключі 7, оперативний запам'ятовуючий пристрій 8, чотирьохпортовий модуль 9, регістр 10 і мікропроцесорні реєстратори параметрів 11 Вихід ШИНИ першого порту мікропроцесора 4 підключений до входу першого дешифратора 5, кожний k-й к=1,2,3) вихід якого з'єднаний з управляючим входом k-го ключа 7 інформаційний вхід якого з'єднаний з виходом послідовного порту 1-го мікропроцесорного реєстратора параметрів 11, вхід послідовного порту якого підключений через перший блок гальванічної розв'язки 6 з виходом послідовного порту мікропроцесора 4 Вихід ШИНИ даних другого порту мікропроцесора 4 підключений до входу даних чотирьохпортового модуля 9, регістра 10 і оперативного запам'ятовуючого пристрою 8, вхід шини молодших адресів якого з'єднаний з виходом регістра 10 Вихід ШИНИ адреси третього порту мікропроцесора 4 підключений ВІДПОВІДНО до входів адреси другого дешифратора 5, чотирьохпортового модуля 9 і оперативного запам'ятовуючого пристрою 8, управляючі входи яких підключені до ВІДПОВІДНИХ виходів другого дешифратора 5 Входи запису та читання чотирьохпортового модуля 9 і оперативного запам'ятовуючого пристрою 8 з'єднані ВІДПОВІДНО з виходом запису та читання мікропроцесора 4 Вихід послідовного порту мікропроцесора 4 підключений через перший блок гальванічної розв'язки 6 з входами послідовних порив всіх мікропроцесорних реестра 50963 торів параметрів 11 Управляючий вхід першого дешифратора 5 з'єднаний з стробуючим виходом мікропроцесора 4, послідовний вхід якого підключений через другий блок гальванічної розв'язки 6 до інформаційного виходу ключів 7 Перший вихід чотирьохпортового модуля 9 кожної J-I 0=1,2,3) мікропроцесорної системи реєстрації підключений ВІДПОВІДНО через перший та другий модеми 2 до j-ro входу послідовного порту центрального персонального комп'ютера 1 Кожний мікропроцесорний реєстратор параметрів 11 фіг 2) містить мікропроцесор 12, дешифратори 13, ключі 14, шифратори дискретних сигналів 15, аналого-цифровий перетворювач 16, регістр 17, оперативний запам'ятовуючий пристрій 18 і перетворювачі аналогових сигналів 19 Виходи старших і молодших розрядів шини першого порту мікропроцесора 12 підключені ВІДПОВІДНО ДО ВХОДІВ першого і другого дешифраторів 13, управляючі входи яких об'єднані і підключені до стробуючого виходу мікропроцесора 12 Вихід шини даних другого порту мікропроцесора 12 з'єднаний з виходами аналого-цифрового перетворювача 16, шифраторами дискретних сигналів 15, оперативного запам'ятовуючого пристрою 18 і входами регістра 17, підключеного своїм виходом до входу молодших розрядів оперативного запам'ятовуючого пристрою 18 Ключі 14 мікропроцесорного реєстратора параметрів 11 виконані у вигляді матриці (nxm] кожний перший управляючий вхід k-і строчки (к=1,2, п) КЛЮЧІВ 14 підключений до і-го виходу першого дешифратора 13 Кожний j-й Q=1,2, m) вихід другого дешифратора 13 підключений до другого управляючого входу кожного ключа 14 j-ro стовбця матриці і першого управляючого входу кожного j-ro шифратора дискретних сигналів 15, другий управляючий вхід якого з'єднаний J-M ВИХОДОМ третього дешифратора 13 підключеного своїм входом до виходу шини третього порту мікропроцесора 12 і входу шини адреси старших розрядів оперативного запам'ятовуючого пристрою 18 Інформаційні виходи ключів кожного j-ro стовбця матриці об'єднані і підключені через перетворювач аналогових сигналів 19 до j-ro входу аналоговоцифрового перетворювача 16 Виходи запису та читання мікропроцесора 12 підключені до ВІДПОВІДНИХ ВХОДІВ запису і читання оперативного запам'ятовуючого пристрою 18? аналогоцифрового перетворювача 16 та регістра 17? управляючі входи яких з'єднані з ВІДПОВІДНИМИ виходами третього дешифратора 13 Мікропроцесор 4 мікропроцесорної системи реєстрації 3 (фіг 1) і мікропроцесор 12 мікропроцесорного реєстратора параметрів 11 (фіг 2) виконані, наприклад, у вигляді однокристального мікропроцесора типу KM 1816BE51 Чотирьохпортовий модуль 9 (фіг 1) мікропроцесорної системи реєстрації 3 виконаний, наприклад, у вигляді великої інтегральної схеми типу ST16C554DCJ Блоки гальванічної розв'язки 6 мікропроцесорної системи реєстрації 3 (фіг 1) виконані, наприклад, у вигляді оптрону типу АОТ128Б Робота комп'ютерної інформаційнодіагностичної системи компресорних станцій газопостачальної системи України (фіг 1) прово 8 диться у ПОСЛІДОВНОСТІ з наведеною блок-схемою алгоритму роботи на фіг 3 та блок-схемою алгоритма роботи приведеного на фіг 4 мікропроцесорного реєстратора параметрів 11 Після запуску мікропроцесорного реєстратора параметрів 11, він працює постійно згідно з алгоритмом (фіг 4) в реальному часі і через ключі 14 і шифратори дискретних сигналів 15 кожного стовбця матриці ключів опитує по циклу параметри електричного обладнання, параметри силових трансформаторів, синхронних двигунів та параметри неелектромагнітних величин Причому кожний період струму і напруги опитується не менш двадцяти разів за період Величина миттєвого значення струму і напруги послідовно поступає через перетворювачі аналогових сигналів 19 на ВІДПОВІДНІ входи аналого-цифрового перетворювача 16, де оцифровується і по шині даних спільно з дискретними сигналами поступає через мікропроцесор 12 в оперативний запам'ятовуючий пристрій 18 В мікропроцесорі 12 по кожному миттєвому значенні струму та напруги, а також по дискретним сигналам проводиться аналіз на предмет момента аварії шляхом порівняння отриманої інформації з заданими уставками Якщо аварії немає, то дані тривалістю не менше двадцяти періодів по циклу записуються в оперативний запам'ятовуючий пристрій 18 При такій організації запису даних, на момент фіксації аварійного режиму в пам'яті буде зберігатися не менше двадцяти періодів доаварійного режиму, весь аварійний режим та післяаварійний режим з прив'язкою до часу, дискретними сигналами та роботою системи релейного захисту Якщо аварійний режим записався, то далі згідно алгоритму (фіг 4) мікропроцесор 12 видає запрос на передачу файла аварійних даних через мікропроцесор 4 мікропроцесорної системи реєстрації 3 в центральний персональний комп'ютер 1 Втому випадку, коли аварії немає і мікропроцесорний реєстратор параметрів 11 працює в нормальному режимі, то в мікропроцесорі 12 постійно по циклу ведеться запит послідовного порту про наявність запиту від центрального персонального комп'ютера 1 Якщо запит з'явився, то він обробляється, проводиться аналіз даних на предмет читання даних, чи запису Якщо читання, то в мікропроцесорі 12 формується файл даних електричних параметрів, файл даних параметрів синхронних двигунів і файл даних неелектромагнітних параметрів Сформовані файли даних передаються в фоновому режимі мікропроцесором 12 через мікропроцесор 4 мікропроцесорної системи реєстрації 3 і модеми 2 на вхід центрального персонального комп'ютера, де проводиться аналіз і діагностування обладнання, визначення місця аварії, комерційний облік спожитої електроенергії і ряд інших показників якості функціонування системи Після передачі мікропроцесором 12 всіх файлів, ним проводиться аналіз кінця зв'язку і мікропроцесорні реєстратори параметрів 11 спільно з мікропроцесорними системами реєстрації 3 продовжують безперервний процес реєстрації В тому випадку, коли мікропроцесором 12 після аналізу запиту по його послідовному порту виявилось, що буде виконуватися не читання даних, а запис, 50963 то проводиться прийом блоку даних з центрального персонального комп'ютера 1, далі проводиться аналіз отриманих даних на предмет програмування і тестування В тім і другім випадках проводиться програмування (настройка) чи тестування, після чого система продовжує роботу Робота комп'ютерної інформаційно-діагностичної системи компресорних станцій газопостачальної системи України (фіг 1) проводиться згідно алгоритму (фіг 3) На початку проводиться запит від центрального персонального комп'ютера 1 на обмін інформацією з мікропроцесорними системами реєстрації 3 Після ЧОГО визначається номер мікропроцесорної системи реєстрації З, встановлюється зв'язок, обробляється запит, виявляється, що буде виконуватися запис чи читання Якщо читання, то в першу чергу передається файл блоку даних параметрів електричного обладнання, далі передається файл блоку даних параметрів синхронних двигунів і файл блоку даних неелектромагнітних параметрів Після передачі файлів первинної інформації та перевірки контрольних сум в центральному персональному комп'ютері 1 проводиться аналіз функціонування та діагностика електричного обладнання, гармонійний аналіз та комерційний облік спожитої електричної енергії, якщо появився аварійний режим, то визначається місце аварії і в подальшому формується файл аварійної інформації, а також файли ЗВІТІВ для статистики, міністерства, енергоринка та ІНШІ ПІСЛЯ запису файлів первинної інформації в пам'ять центрального персонального комп'ютера 1, проводиться аналіз на предмет кінця зв'язку, після чого зв'язок закінчується або система ІНІЦІЮЄ новий запит В тому випадку, коли центральний персональний комп'ютер 1 ІНІЦІЮЄ запит на предмет запису інформації в мікропроцесорну систему реєстрації 3, то в мікропроцесор 4 передається інформація, де вона аналізується на предмет програмування (перепрограмування) чи тестування Якщо програмування (що робиться в режимі профілактики), то передається програмний файл, після чого проводиться тест, виконується процедура кінця зв'язку і система готова до роботи В випадку тестування (проводиться в процесі роботи в фо 10 новому режимі), то запускається тест і якщо він виконується, то система продовжує працювати Якщо тест не виконується, то передається інформація в диспетчерський центр по несправності роботи системи Завдяки введенню нових елементів та зв'язків МІЖ НИМИ запропонована комп'ютерна інформаційно-діагностична система компресорних станцій газопостачальної системи України вигідно відрізняється від прототипу На відміну від прототипу в якому звужені функціональні можливості та низький рівень діагностування обумовлені тим, що ним неможливо реєструвати аналогові та дискретні сигнали параметрів електричного обладнання, силових трансформаторів, синхронних електродвигунів та неелектромагнітних параметрів в режимах доаварійного, аварійного та післяаварійного з прив'язкою до часу в запропонованій комп'ютерній системі всі вищевказані функції виконуються, завдяки чому значно розширились її функціональні можливості такі, наприклад, як можливість виконання гармонійного аналізу функціонування електричного обладнання, комерційного обліку спожитої електричної енергії, визначення місця і режиму аварії, ведення статистики аварій та визначення залишкового ресурсу високовольтного електричного обладнання, а також значно покращився рівень діагностування обладнання компресорних станцій Крім того, в запропонованій комп'ютерній системі завдяки збільшення ступеню архітектурної однорідності покращились такі експлуатаційні характеристики, як живучість, надійність, пошук та ремонт зіпсованого пристрою і т ш Література 1 Устройство сбора, преобразования и передачи результатов измерения параметров физической среды G06F17/40? Патент РО №2079882, БИ №14,20 05 97 г 2 United States Patent #5270704 "Autonomus Pulse Reading and Recording System", Decl4,1993,G01D4/00 3 Інформаційно-вимірювальна система G06F15/20, патент України № 16876, Промислова власність Офіційний бюлетень № 4, 1997 р (прототип) 11 12 13 50963 14
