Спосіб визначення аномальної вертикальної рефракції та пристрій для здійснення його

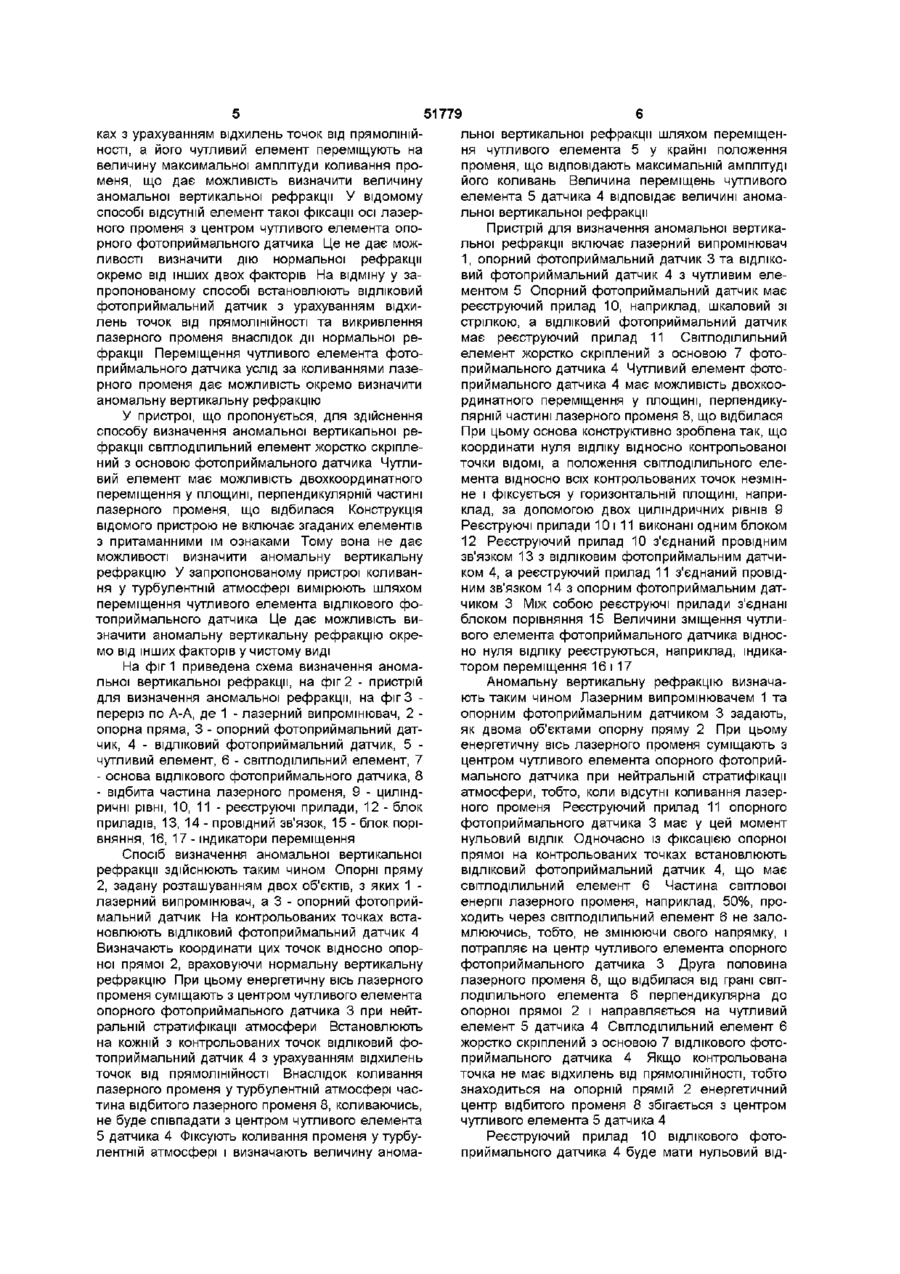

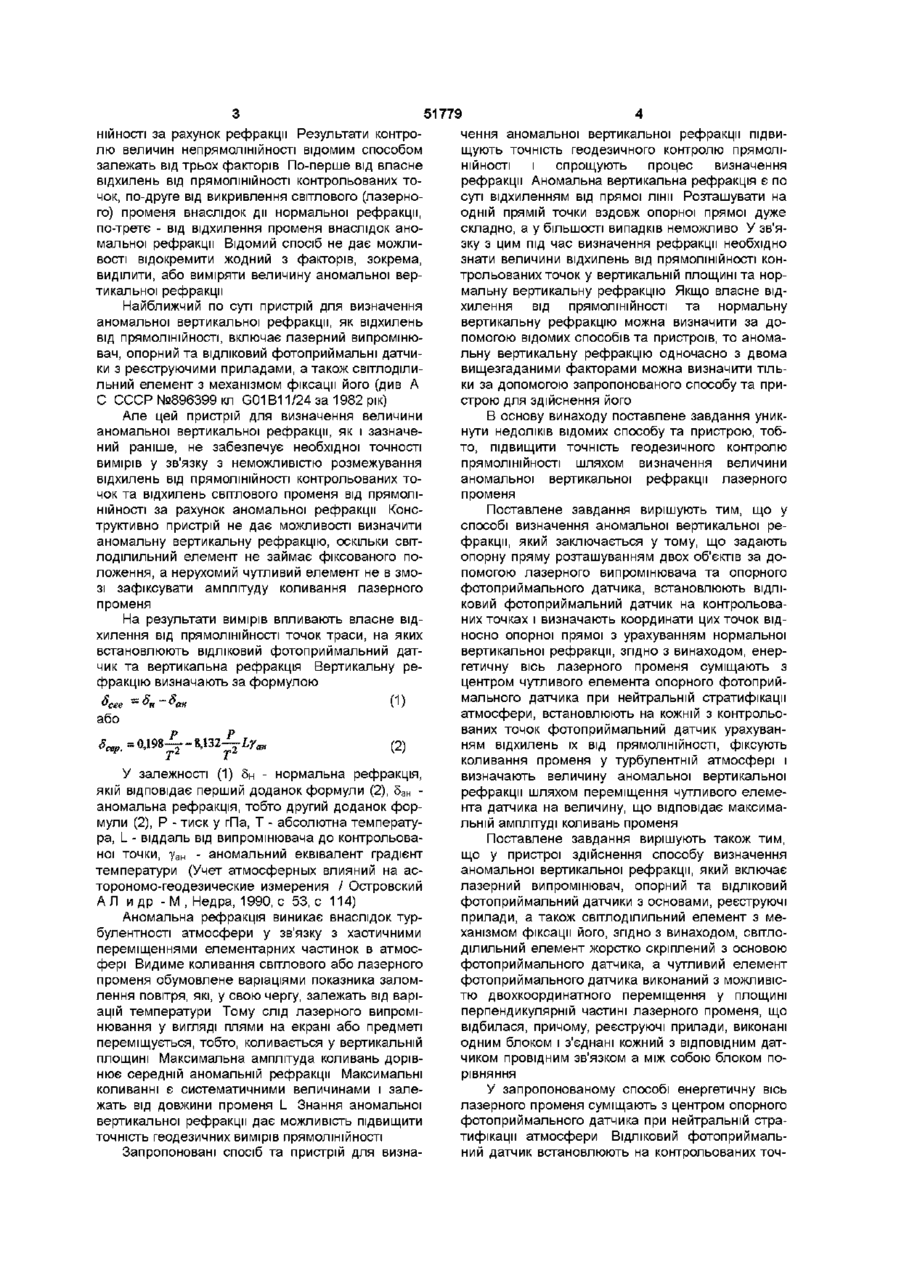

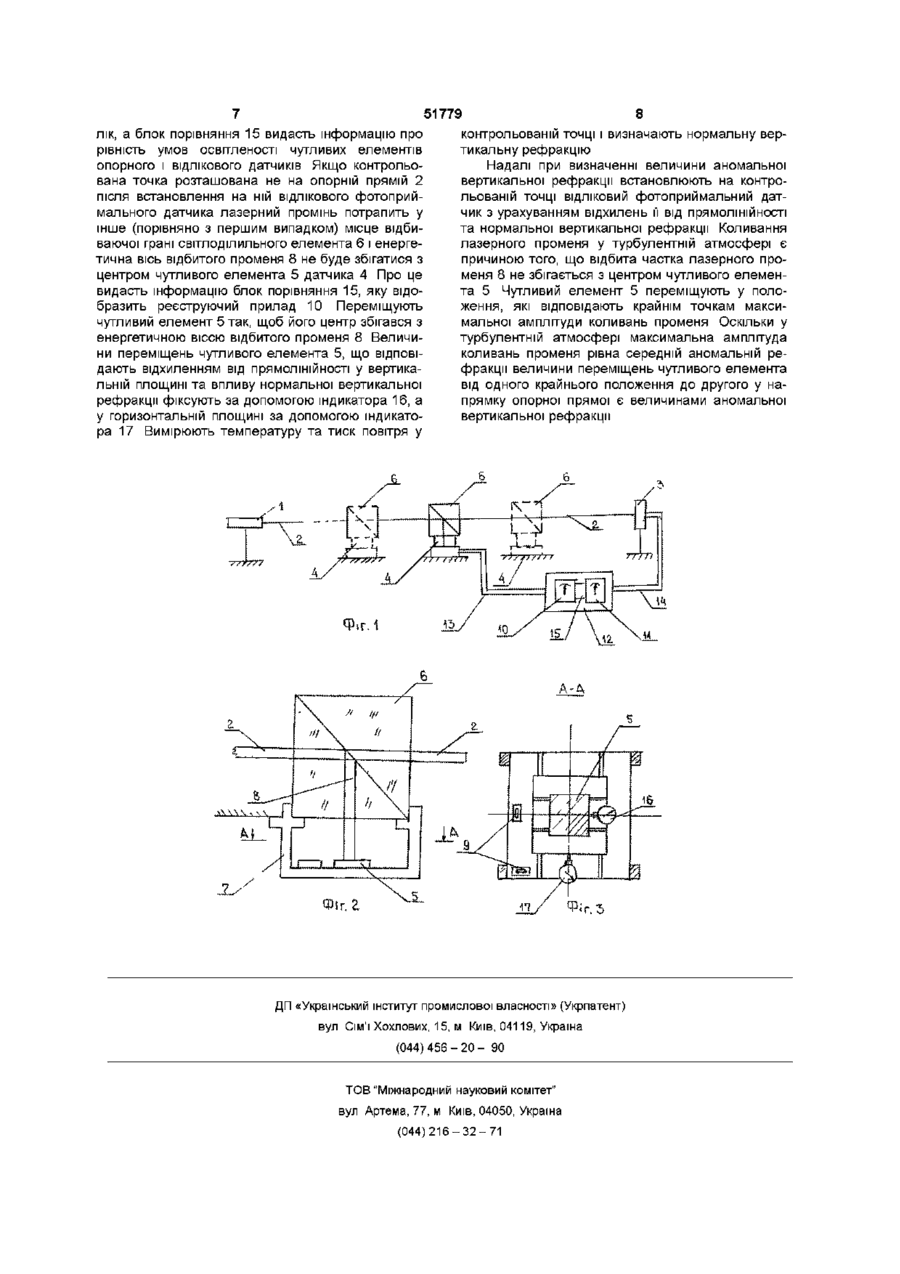

1 Спосіб визначення аномальної вертикальної рефракції, який заключається утому, що задають опорну пряму розташуванням двох об'єктів за допомогою лазерного випромінювача та опорного фотоприймального датчика, встановлюють ВІДЛІковий фотоприймальний датчик на контрольованих точках і визначають координати цих точок відносно опорної прямої з урахуванням нормальної вертикальної рефракції, який відрізняється тим, що енергетичну вісь лазерного променя суміщують з центром чутливого елемента опорного фо топриймального датчика при нейтральній стратифікації атмосфери, встановлюють на кожній з контрольованих точок фотоприймальний датчик з урахуванням відхилень їх від прямолінійності, фіксують коливання променя у турбулентній атмосфері і визначають величину аномальної рефракції шляхом переміщення чутливого елемента датчика на величину, що відповідає максимальній амплітуді коливань променя 2 Пристрій для визначення аномальної вертикальної рефракції, який включає лазерний випромінювач, опорний та ВІДЛІКОВИЙ фотоприймальні датчики з основами, реєструючі прилади, а також СВІТЛОДІЛИЛЬНИЙ елемент з механізмом фіксації його, який відрізняється тим, що СВІТЛОДІЛИЛЬНИЙ елемент жорстко скріплений з основою фотоприймального датчика, а чутливий елемент фотоприймального датчика виконаний з можливістю двокоординатного переміщення у площині, перпендикулярній частині лазерного променя, що відбилася, причому реєструючі прилади виконані одним блоком і з'єднані кожний з ВІДПОВІДНИМ датчиком провідним зв'язком, а між собою блоком порівняння О о> Винахід відноситься до геодезичних вимірів, а, конкретно, до способів та пристроїв для визначення аномальної вертикальної рефракції у турбулентній атмосфері Відомий спосіб визначення аномальної вертикальної рефракції, як відхилень світлової кривої від прямої лінії, заключається у тому, що задають опорну пряму розташуванням двох об'єктів, встановлюють ВІДЛІКОВИЙ пристрій на контрольованих точках і визначають координати точок відносно опорної прямої (Ямбаев X К Геодезический контроль прямолинейности и соосности в строительстве М Недра, 1986, ст 5 -10) Але згаданий спосіб не забезпечує необхідної точності вимірів, оскільки викривлення світлового променя в результаті рефракції складно розмежувати з відхиленнями від прямолінійності ВІДОМІ пристрої для визначення аномальної вертикальної рефракції як відхилень від прямолі нійності (див А С СССР №977979 кл G01B11/30 за 1982 рік), який включає фотоприймальні датчики, СВІТЛОДІЛИЛЬНИЙ елемент, які встановлюють у контрольованих точках, та реєструючи пристрої Відомий спосіб визначення аномальної вертикальної рефракції як відхилень світлової кривої від прямої лінії (Ямбаев X К Геодезический контроль прямолинейности и соосности в строительстве М Недра, 1986, ст 123) заключається утому, що задають опорну пряму розташуванням двох об'єктів за допомогою лазерного випромінювача та опорного фотоприймального датчика, встановлюють ВІДЛІКОВИЙ фотоприймальний датчик на контрольованих точках і визначають координати цих точок відносно опорної прямої Але спосіб не забезпечує необхідної точності вимірів внаслідок унеможливлення розмежування відхилень від прямолінійності контрольованих точок та відхилення світлового променя від прямолі ю 51779 НІЙНОСТІ за рахунок рефракції Результати контролю величин непрямолінійності відомим способом залежать від трьох факторів По-перше від власне відхилень від прямолінійності контрольованих точок, по-друге від викривлення світлового (лазерного) променя внаслідок дії нормальної рефракції, по-третє - від відхилення променя внаслідок аномальної рефракції Відомий спосіб не дає можливості відокремити жодний з факторів, зокрема, виділити, або виміряти величину аномальної вертикальної рефракції Найближчий по суті пристрій для визначення аномальної вертикальної рефракції, як відхилень від прямолінійності, включає лазерний випромінювач, опорний та ВІДЛІКОВИЙ фотоприймальні датчики з реєструючими приладами, а також СВІТЛОДІЛИльний елемент з механізмом фіксації його (див А С СССР №896399 кл G01B11/24 за 1982 рік) Але цей пристрій для визначення величини аномальної вертикальної рефракції, як і зазначений раніше, не забезпечує необхідної точності вимірів у зв'язку з неможливістю розмежування відхилень від прямолінійності контрольованих точок та відхилень світлового променя від прямолінійності за рахунок аномальної рефракції Конструктивно пристрій не дає можливості визначити аномальну вертикальну рефракцію, оскільки світлоділильний елемент не займає фіксованого положення, а нерухомий чутливий елемент не в змозі зафіксувати амплітуду коливання лазерного променя На результати вимірів впливають власне відхилення від прямолінійності точок траси, на яких встановлюють ВІДЛІКОВИЙ фотоприймальний датчик та вертикальна рефракція Вертикальну рефракцію визначають за формулою $сее ~ ^ н ~$
