Захисна композиція та спосіб її одержання

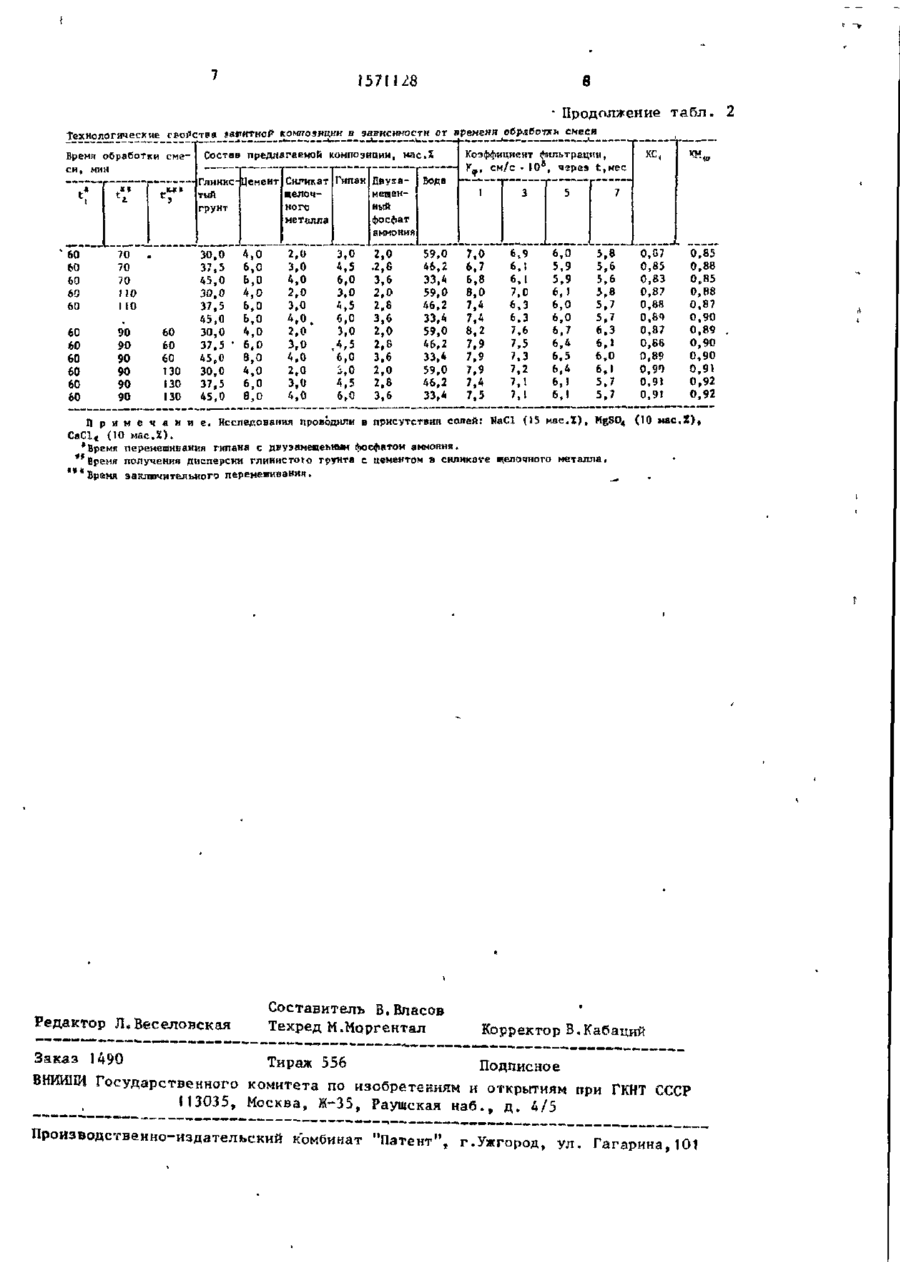

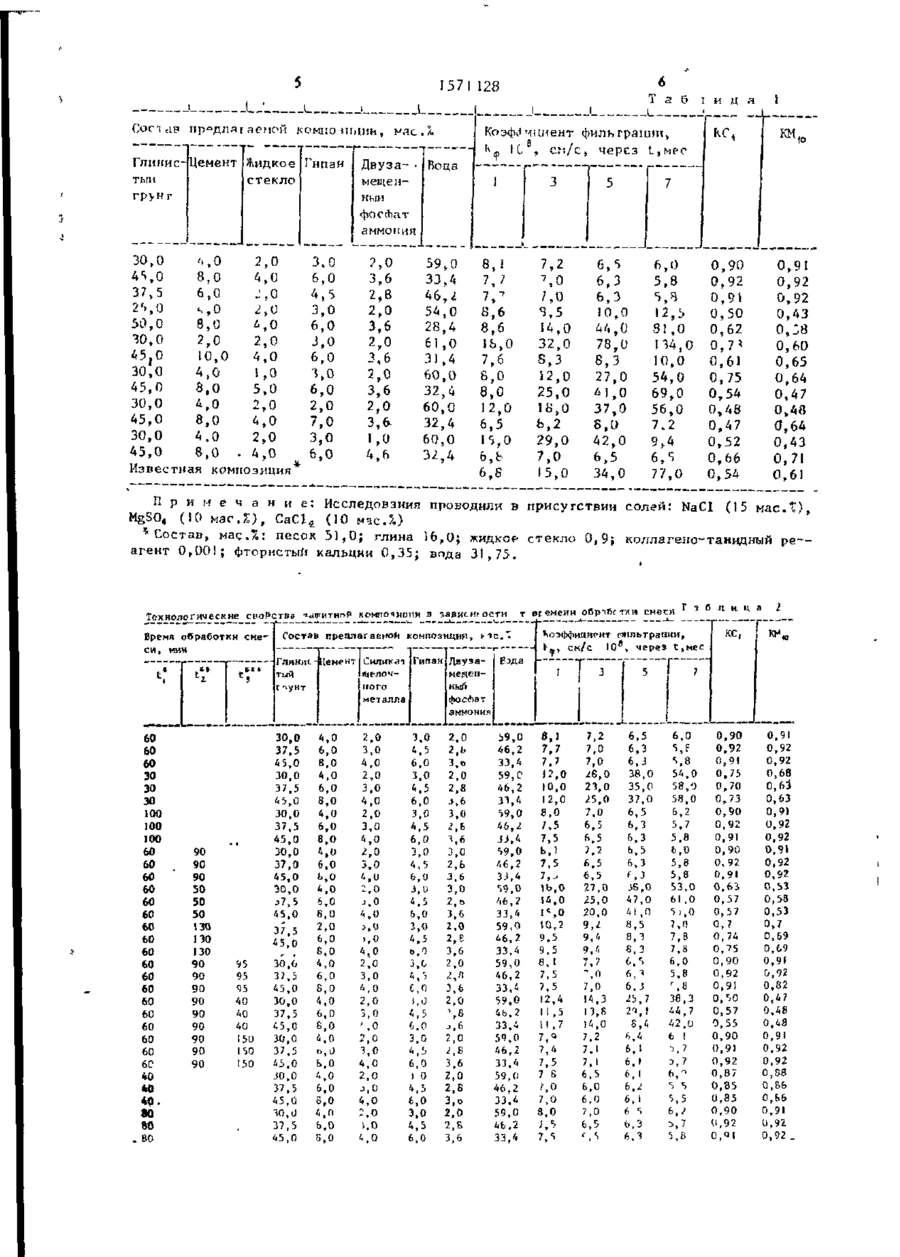

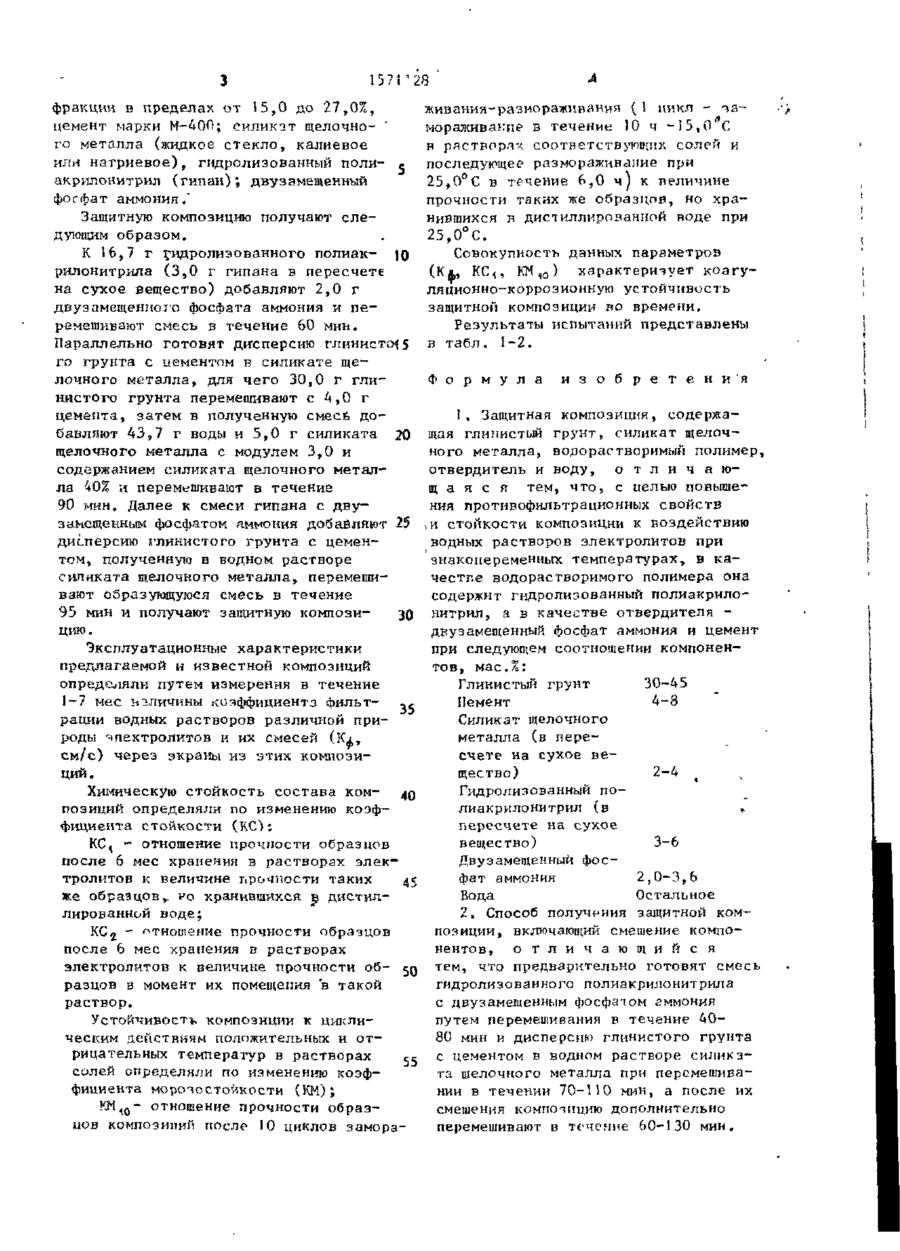

00ЮЗ СОВЕТСКИХ СОЦИАЛИСТ! РЕСПУБЛИК Е 02 В 3 / 1 6 , С 09 К 1 7 / 0 0 , Е 02 D 3/12 M l J l l l ^ l i n i H — ^ ^ I I I I I I I ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЕМ И ОТКРЫТИЯМ ПРИ ГННТ СССР * ,(21) 4455004/23-15 І (22) 0 5 . 0 7 . 8 8 1(46) 1 5 . 0 6 . 9 0 . Бюл. » 22 (71) Институт коллоидной химии и химии воды им. А.В.Думанского ; (72) В.А.Яременко, В.Ю.Третинник, Т,В.Словиковский, В.И.Лирник, В.В.Пархоменко, М.Н.Лившиц и П.Е.Кравец (53) 6 2 8 . 3 ( 0 8 8 . 8 ) ^(56) Авторское свидетельство СССР , 1286677, кл. Е 02 D 3/12, № 1985. [(54) ЗАЩИТНАЯ КОМПОЗИЦИЯ И СПОСОБ ЕЕ ^ •ПОЛУЧЕНИЯ і (57) Изобретение относится к техно!логии с т р о и т е л ь с т в а защитных г и д р о т е х н и ч е с к и х сооружений ( п р у д ы - о т с т о й н и к и - , и с п а р и т е л и - , шламонакопители и д р . ) и может быть и с п о л ь з о в а н о при у с т р о й с т в е противофильтрационньгх э к р а н о в д л и предотвращения п р о н и к н о в е ния вредных химических компонентов промышленных и с е л ь с к о х о з я й с т в е н н ы х , с т о к о в в подземные и открытые в о д о е мы или д л я понижения фильтрации в ма Изобретение относится к технологии строительства защитных гидротехнических сооружений (пруды-отстойники, -испарители, -шламонакопители и др.) и может быть использовано при устройстве протнвофильтрлционных экранов для предотвращения проникновения вредных химических компонентов промышленных и сельскохозяйственных стоков в подземные и открытые водоемы или для понижения фильтрации в магистральных и оросительных качалах 2 гистральных и оросительных каналах. Цель изобретения • повышение протиаофильтрационкых гзойств и стойкости композиции к воздействию водных растворов электролитов при знакопеременных температурах. Запятнан композиция содержит, мае.%: глинистый грунт 30,0-45,0, цемент 4,0-8,0, си|Ликат щелочного металла (в пересчете ,ка сухое вещество) 2,0-4,0; гидролкзованный полиакрилонитрил (в пересчете на сухое вещество) 3,0-6,0; двузамещенный фосфат аммония 2,0-3,6; вода остальное. Получение защитной композиции включает предварительное приготовление смеси гидролизозанпого полиакршюнитрила с двузамещенным фосфатом аммония путем перемешивания их в течение 40-80 мин и дисперсии глинистого грунта с цементом в водном растворе силиката щелочного металла при перемешивании их в течение 7 0 - П О мин f последующим смешением их и дополнительным перемешиванием в течение 60-130 мин. 2 табл. Цель изобретения - повышение про- • тифильтрационных свойств и стойкости композиции к воздействию родных растворов электролитов при знакопеременных температурах. П р и м е р . Для получения защитной композиции используют следующие компоненты: глинистый грунт, представленный в основном супесью (до 75,0%) с содержанием глинистой фракции от 3,0 до 12,0% и частично суглинком (до 20,0%) при наличии глинистой і 15? Г 28 фракции в пределах от 15,0 до 27,0%, цемент марки М-400; силикат щелочного металла (жидкое стекло, калиевое или натриевое), гндролизованный поли- с акрилоиитрил (гипан); двузамещенный фосфат аммония/ Защитную композицию получают следующим образом, К 16,7 г ^идролизованного полиак- )Q рилонитрила (3,0 г гипана в пересчете на сухое вещество) добавляют 2,0 г двузамещешюго фосфата аммония и перемешивают смесь в течение 60 мин. Параллельно готовят дисперсию глинисто^ 5 го грунта с цементом в силикате щелочно го металла, для чего 30,0 г глинистого грунта перемешивают с 4,0 г цемента, затем в полученную смесб добавляют 43,7 г воды и 5,0 г силиката 20 щелочного металла с модулем 3,0 и содержанием силиката щелочного металла 40% и перемешивают в течение 90 мин. Далее к смеси гипана с дву— замещенным фосфатом яммония добавляют 25 дисперсию глинистого грунта с цементом, полученную в водном растворе силиката щелочного металла, перемешивают образующуюся смесь в течение 95 мин и получают защитную компози30 ЦИК), живания-размораживакия (1 цикл - тамораживакие в течение 10 ч -15,0 С в растворлч соответствующих солей и последующее размораживание при 25,О°С в течение 6,0 ч ) к величине прочности таких же образцов, но хранившихся в дистиллированной воде при 25,0°С. Совокупность данных параметров (Кд,, КС. 0 3, 0 4, 5 й, 0 ) 0 4, 5 6, 0 3, 0 4, 5 f>,0 2. 0 2 .ь 3, 0 2 ,0 2 ,8 ,6 3 .0 2 ,& 1. 3 2..ь 3,.6 3. 2,,ь 3,.6 2,,0 2,t Б 3,,6 2,.0 2,,f] ті ь 2^ 0 .8 j, 6 2, 0 І, 8 3, 6 2, 0 2, в 3, о 2, 0 2, 6 3, 6 • > _ 46 ,2. JJ.,4 59 . 0 ,2 зз,,4 59 , 0 4 6 , ,2 33,,4 59,,0 ^ 6 , ,2 33,.4 59,.0 46,,2 33, 59, 0 4Ь, 2 33, 59, 0 4 6 , і. 33, и 59, (І 46, 2 33, 4 59, 0 4Ь. 2 33, 4 NaCl т времени оврчГ* тки снеси 59 .0 46 ,2 33 ,4 59 ,с 46 ,2 зі , 4 59 . 0 о! о, 52 о, 66 о, 54 77,0 солей: 12,0 10,0 12,0 8,0 /.5 7,5 Ь,1 7,5 т,-> \Ь,0 14,0 І%0 Ш,2 9.5 9.5 8, І 7,5 7,5 12,4 11,5 7.2 7,0 6,0 7,2 6,5 6,5 6,3 f ,3 Ь,0 5,8 5,8 27,0 25,0 20,0 9,і JS,O 47,0 41,П 53,0 61 .0 •і),0 8,5 8,3 8,3 6,5 7,0 7,8 7,8 6,0 5,8 7,0 26,0 23,0 25,0 7,0 6,5 ft,5 9,4 9,' о, ,65 0, ,64 о,.47 о,,48 64 43 о] о, 71 0 , 61 (15 мас.Т) Г з 6 л ица 2 'юэффнцирнт пнльтрачии, V», см/с 10 , через t,Mec 8.1 7,7 7,7 0,,61 ,75 ,54 ,48 ,47 0 ,91 0 ,92 0.,92 0,, 4 3 0. 0,,60 0 , 9 ; коллагеио-танвдный р е Глинис- Цемент ІСнлик-м Гипан Лвуза- Еэда мененщелочтый Khtfl ного унт фосАат металла амкония J7,5 95 95 45 40 40 40 стекло Состав прецлагaet'oU композиция, tic.' 30,0 37,5 45,0 30,0 37,5 45,0 30,0 37,5 45,0 30,0 37,0 45,0 30,0 90 90 90 50 50 50 І 30 ПО 6,5 Исследовзния проводили в присутствии (10 мэс.%) Технологические свойстве «ашитнпй компочиипи в завие-июсти 69,0 56,0 7.2 9,4 34,0 0 ,90 0 ,92 0 ,91 0. , 5 0 0,, 6 2 0. , 7 * о, о, 54,0 37^0 8,0 42,0 15,0 6» 6,- S П4,0 10,0 27,0 4 1,0 7,0 ,о 12,Ь 78,0 29,0 6, 5 15 * С о с т а в , м а с . Х : п е с о к 5 1 , 0 ; г л и н а 1 6 , 0 ; жидкое а г е н т 0 , 0 0 1 ; фтористый кальции 0 , 3 5 ; вода 31,75. Время обработки смеси, мин ,о
