Ланцюгова муфта шгмк

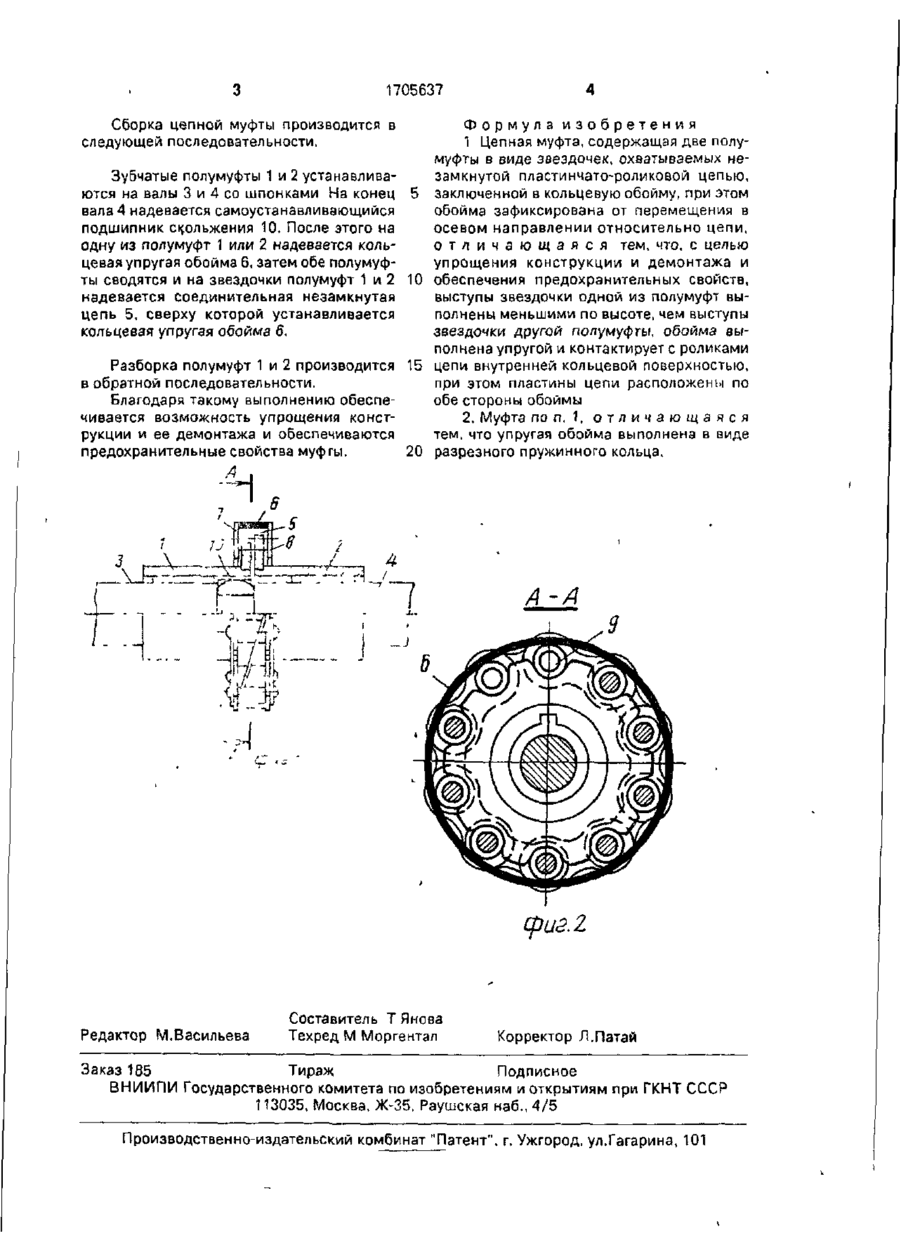

Изобретение относится к машиностроению и может быть применено в машинах для Изобретение относится к машиностроению и может быть применено в машинах для внесения в почву минеральных удобрений работающих в условиях агрессивных сред. Целью изобретения является обеспечение предохранительных свойств и упрощение конструкции и монтажа На фиг 1 изображена муфта осевой разрез, на фиг. 2 - сечение А-А на фиг 1 Муфта содержит две полумуфты 1 и 2 в виде звездочек, установленных на валах 3 и 4 и охватываемых незамкнутой пластинчато-роликовой цепью 5, заключенной в кольцевую упругую обойму 6 Обойма 6 может быть выполнена в виде разрезного пружинного кольца и расположена между пластинами 7 и 8 цепи 5 непосредственно контактируя с ее роликами 9 Выступы звездочки 1 выполнены меньшими по высоте, чем выступы звездочки 2. Вал 4 сцентрирован с валом 3 посредством самоустанавли внесения в почву минеральных удобрений, работающих в условиях агрессивных сред Цель изобретения - упрощение конструкции и демонтажа и обеспечение предохрат нительних свойств муф ы Муфта содержит две полумуфты 1 и 2 в виде звездочек, охватываемых незамкнутой пластинчато-роликовой цепью (ПРЦ) 5. Снаружи между пластинами 7 и 3 ПРЦ 5 установлена упругая кольцевая обойма 6, которая контактирует своей внутренней поверхностью с роликами ПРЦ 5 Выступы звездочки 1 выполнены меньшими по высоте, чем выступы звездочKVI 2. Крутящий момент передается от звездочки 2 через ПРЦ 5 на звездочку 1 1 з.п. ф-лы, 2 ил. вающегося подшипника 10. Фиксация обоймы 6 относительно цепи от перемещения в осевом направлении обеспечивается пластинами цепи 7 и 8. Крутящий момент передается от вала 4 на звездочку 2 и далее через цепь 5 на звездочку 1 и вал 3. При передаче заданного крутящего момента при котором должна сработать муфта, соединительная цепь 5 на звездочке 1 полумуфты начинает подниматься, преодолевая усилие кольцевой упругой обоймы 6 и каждый из ее роликов проскакивает в следующую впадину звездочки полумуфты 1 Это явление сопровождается характерными щелчками и будет продолжаться до тех пор, пока передаваемый момент не уменьшится. При этом кольцевая упругая обойма б вращается вместе с цепью 5 и полумуфтой 2 с валом 4. который также вращается в подшипнике 10 неподвижной полумуфты 1 r'f о ел о W 1705637 Формула изобретения 1 Цепная муфта, содержащая две полумуфты в виде звездочек, охватываемых незамкнутой пластинчато-роликовой цепью, Зубчатые полумуфты 1 и 2 устанавливаются на валы 3 и 4 со шпонками На конец 5 заключенной в кольцевую обойму, при этом обойма зафиксирована от перемещения в вала 4 надевается самоустанавливающийся осевом направлении относительно цепи, подшипник скольжения 10. После этого на о т л и ч а ю щ а я с я тем, что, с целью одну из лолумуфт 1 или 2 надевается кольупрощения конструкции и демонтажа и цевая упругая обойма 6, затем обе полумуфты сводятся и на звездочки полумуфт 1 и 2 10 обеспечения предохранительных свойств, выступы звездочки одной из полумуфт вынадевается соединительная незамкнутая полнены меньшими по высоте, чем выступы цепь 5, сверху которой устанавливается звездочки другой полумуфты, обойма выкольцевая упругая обойма 6. полнена упругой и контактирует с роликами Разборка полумуфт 1 и 2 производится 15 цепи внутренней кольцевой поверхностью, при этом пластины цепи расположены по в обратной последовательности. обе стороны обоймы Благодаря такому выполнению обеспечивается возможность упрощения конст2. Муфта по п. 1, о т л и ч а ю щ а я с я рукции и ее демонтажа и обеспечиваются тем, что упругая обойма выполнена в виде предохранительные свойства муфгы. 20 разрезного пружинного кольца. Сборка цепной муфты производится в следующей последовательности. А А-А сриг.1 Редактор М.Васильева Составитель Т Янова Техред М Моргентал Корректор Л.Патай Заказ 185 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
