Спосіб регулювання та перевірки блока посилення і перетворення частоти сигналу станції радіотехнічного контролю

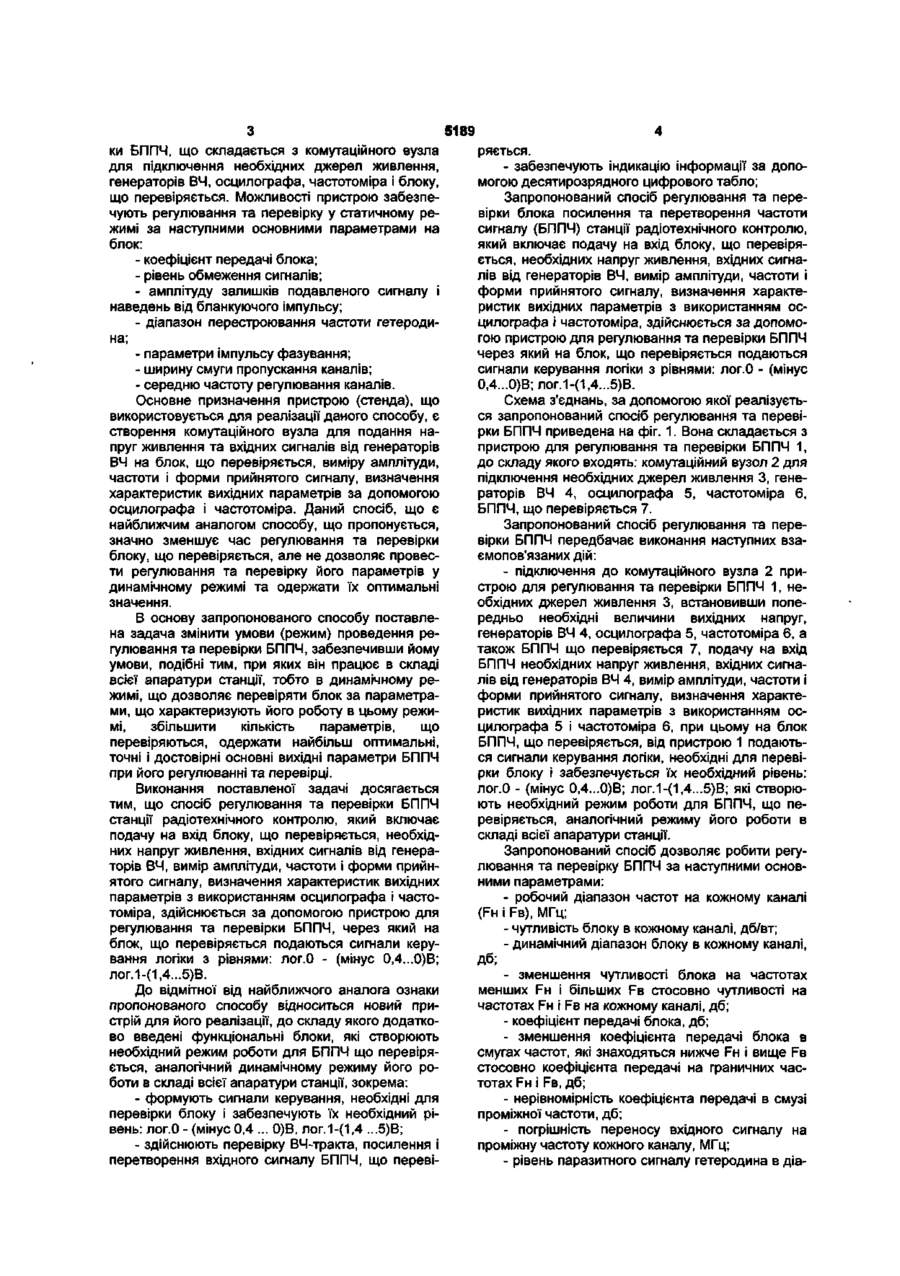

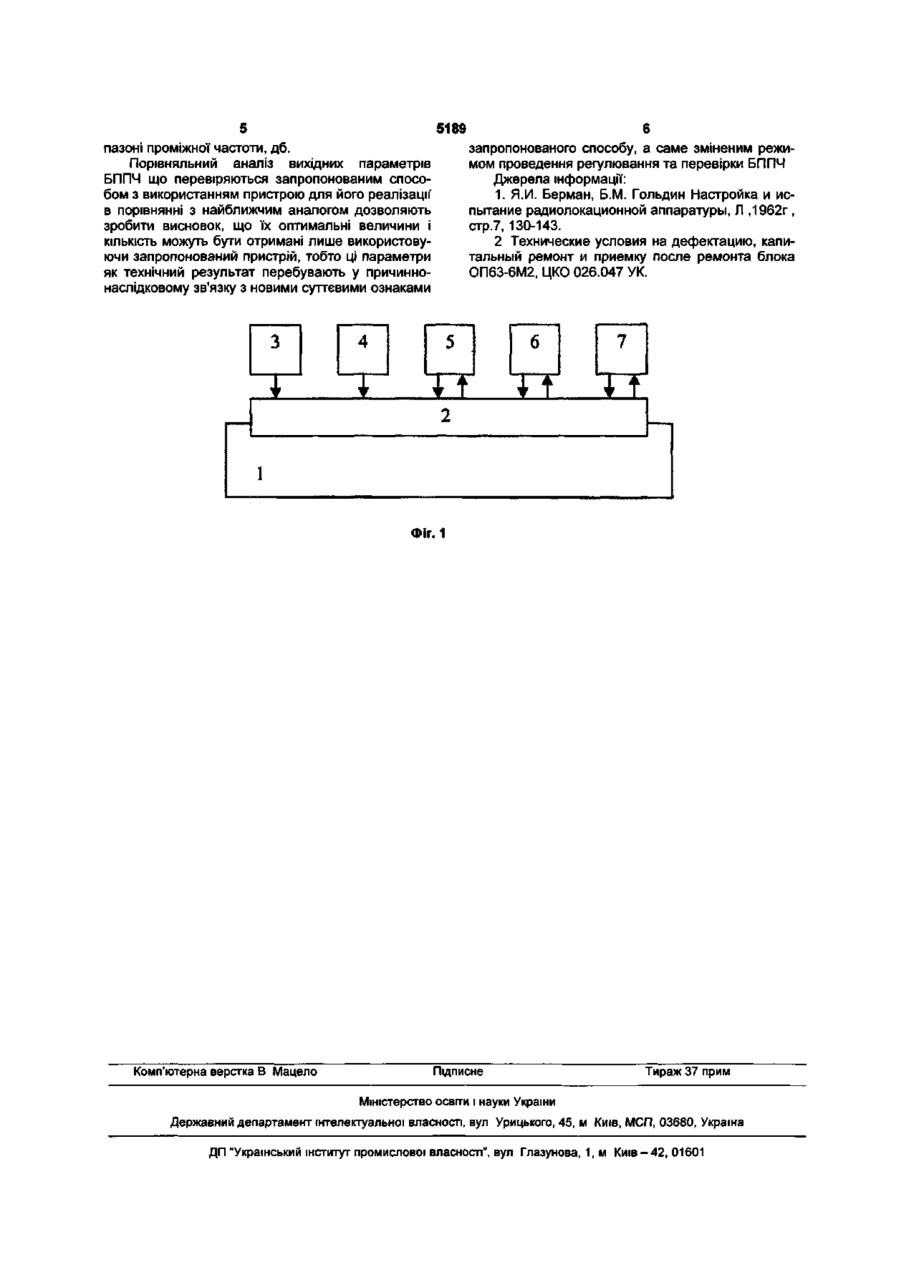

Спосіб регулювання та перевірки блока посилення і перетворення частоти сигналу (БППЧ) станції радіотехнічного контролю, що включає подачу на вхід блока, що перевіряється, необхідних напруг живлення, вхідних сигналів від генераторів високої частоти (ВЧ), вимірювання амплітуди, частоти і форми прийнятого сигналу, визначення характеристик вихідних параметрів з використанням осцилографа і частотоміра за допомогою пристрою для регулювання та перевірки БППЧ, який відрізняється тим, що на блок, що перевіряється, подають сигнали керування логіки з рівнями: лог.0-(мінус 0,4-0)В; лог.1-(1,4-5)В. Корисна модель відноситься до області радіотехніки, а саме, до радіотехнічних вимірювань і може бути використана для регулювання та перевірки блоків посилення і перетворення частоти вхідного сигналу (БППЧ), що входять до складу приймальних пристроїв станцій радіотехнічного контролю. Відомий спосіб регулювання та перевірки блока посилення високої частоти, що складається з антенного перемикача, підсилювача високої частоти, змішувача з гетеродином і попереднього підсилювача проміжної частоти, що полягає в тому, що регулювання та перевірка основних вихідних параметрів проводяться за допомогою стандартних вимірювальних приладів у статичному режимі [1], тобто у режимі перевірки напруги живлення та вихідних параметрів блока поза устатковування станції. До недоліків відомого способу регулювання та перевірки блока можна віднести: - витрати значного часу на регулювання та перевірку; - неможливість регулювання та перевірки блока в динамічному режимі. Як відомо регулювання та перевірка серійної апаратури полягає в тому, щоб, не змінюючи схеми і конструкції, одержати оптимальні вихідні па раметри, що відповідають технічним умовам (ТУ), за допомогою наявних в апаратурі регулювальних перемінних радіоелементів. Оптимальні параметри в межах норм ТУ вважаються досягнутими у тому випадку, коли спільна робота блока, що налагоджується, з іншою апаратурою станції є найкращою [1]. Регулювання і перевірка блока окремо (статичний режим) і оптимальне регулювання та перевірка в комплексі зі всією апаратурою станції (динамічний режим) не завжди збігаються. Напевно, що для одержання більш достовірних даних необхідно створити можливість проводити регулювання та перевірку окремих блоків, поставивши їх в умови, подібні тим, при яких вони працюють у складі всієї апаратури станції, тобто в динамічному режимі. Найбільш близьким за технічною суттю до запропонованого способу є спосіб регулювання та перевірки БППЧ, що входить до складу приймального пристрою станції виявлення цілі [2] який включає подачу на вхід блоку, що перевіряється, необхідних напруг живлення, вхідних сигналів від генераторів високої частоти (ВЧ), вимір амплітуди, .частоти і форми прийнятого сигналу, визначення характеристик вихідних параметрів з використанням осцилографа і частотоміра, здійснюється за допомогою пристрою для регулювання та перевір оо ю 5189 ки БППЧ, що складається з комутаційного вузла для підключення необхідних джерел живлення, генераторів ВЧ, осцилографа, частотоміра і блоку, що перевіряється. Можливості пристрою забезпечують регулювання та перевірку у статичному режимі за наступними основними параметрами на блок: - коефіцієнт передачі блока; - рівень обмеження сигналів; - амплітуду залишків подавленого сигналу і наведень від бланкуючого імпульсу; - діапазон перестроювання частоти гетеродина; - параметри імпульсу фазування; - ширину смуги пропускання каналів; - середню частоту регулювання каналів. Основне призначення пристрою (стенда), що використовується для реалізації даного способу, є створення комутаційного вузла для подання напруг живлення та вхідних сигналів від генераторів ВЧ на блок, що перевіряється, виміру амплітуди, частоти і форми прийнятого сигналу, визначення характеристик вихідних параметрів за допомогою осцилографа і частотоміра. Даний спосіб, що є найближчим аналогом способу, що пропонується, значно зменшує час регулювання та перевірки блоку, що перевіряється, але не дозволяє провести регулювання та перевірку його параметрів у динамічному режимі та одержати їх оптимальні значення. В основу запропонованого способу поставлена задача змінити умови (режим) проведення регулювання та перевірки БППЧ, забезпечивши йому умови, подібні тим, при яких він працює в складі всієї апаратури станції, тобто в динамічному режимі, що дозволяє перевіряти блок за параметрами, що характеризують його роботу в цьому режимі, збільшитикількість параметрів, що перевіряються, одержати найбільш оптимальні, точні і достовірні основні вихідні параметри БППЧ при його регулюванні та перевірці. Виконання поставленої задачі досягається тим, що спосіб регулювання та перевірки БППЧ станції радіотехнічного контролю, який включає подачу на вхід блоку, що перевіряється, необхідних напруг живлення, вхідних сигналів від генераторів ВЧ, вимір амплітуди, частоти і форми прийнятого сигналу, визначення характеристик вихідних параметрів з використанням осцилографа і частотоміра, здійснюється за допомогою пристрою для регулювання та перевірки БППЧ, через який на блок, що перевіряється подаються сигнали керування логіки з рівнями: лог.О - (мінус 0,4...0)В; лог.1-(1,4...5)В. До відмітної від найближчого аналога ознаки пропонованого способу відноситься новий пристрій для його реалізації, до складу якого додатково введені функціональні блоки, які створюють необхідний режим роботи для БППЧ що перевіряється, аналогічний динамічному режиму його роботи в складі всієї апаратури станції, зокрема: - формують сигнали керування, необхідні для перевірки блоку і забезпечують їх необхідний рівень: лог.О- (мінус 0,4 ... 0)В, лог.1-(1,4 ...5)В; - здійснюють перевірку ВЧ-тракта, посилення і перетворення вхідного сигналу БППЧ, що переві ряється. - забезпечують індикацію інформації за допомогою десяти розрядного цифрового табло; Запропонований спосіб регулювання та перевірки блока посилення та перетворення частоти сигналу (БППЧ) станції радіотехнічного контролю, який включає подачу на вхід блоку, що перевіряється, необхідних напруг живлення, вхідних сигналів від генераторів ВЧ, вимір амплітуди, частоти і форми прийнятого сигналу, визначення характеристик вихідних параметрів з використанням осцилографа і частотоміра, здійснюється за допомогою пристрою для регулювання та перевірки БППЧ через який на блок, що перевіряється подаються сигнали керування логіки з рівнями: лог.О - (мінус 0,4...0)В;лог.1-(1,4...5)В. Схема з'єднань, за допомогою якої реалізується запропонований спосіб регулювання та перевірки БППЧ приведена на фіг. 1. Вона складається з пристрою для регулювання та перевірки БППЧ 1, до складу якого входять: комутаційний вузол 2 для підключення необхідних джерел живлення 3, генераторів ВЧ 4, осцилографа 5, частотоміра 6, БППЧ, що перевіряється 7. Запропонований спосіб регулювання та перевірки БППЧ передбачає виконання наступних взаємопов'язаних дій: - підключення до комутаційного вузла 2 пристрою для регулювання та перевірки БППЧ 1, необхідних джерел живлення 3, встановивши попередньо необхідні величини вихідних напруг, генераторів ВЧ 4, осцилографа 5, частотоміра 6, а також БППЧ що перевіряється 7, подачу на вхід БППЧ необхідних напруг живлення, вхідних сигналів від генераторів ВЧ 4, вимір амплітуди, частоти і форми прийнятого сигналу, визначення характеристик вихідних параметрів з використанням осцилографа 5 і частотоміра 6, при цьому на блок БППЧ, що перевіряється, від пристрою 1 подаються сигнали керування логіки, необхідні для перевірки блоку і забезпечується їх необхідний рівень: лог.О - (мінус 0,4...0)В; лог.1-(1,4...5)В; які створюють необхідний режим роботи для БППЧ, що перевіряється, аналогічний режиму його роботи в складі всієї апаратури станції. Запропонований спосіб дозволяє робити регулювання та перевірку БППЧ за наступними основними параметрами: - робочий діапазон частот на кожному каналі (FH І FB), МГЦ; - чутливість блоку в кожному каналі, дб/вт; - динамічний діапазон блоку в кожному каналі, Дб; - зменшення чутливості блока на частотах менших FH І більших FB СТОСОВНО чутливості на частотах FH І FB на кожному каналі, дб; - коефіцієнт передачі блока, дб; - зменшення коефіцієнта передачі блока в смугах частот, які знаходяться нижче FH І вище FB стосовно коефіцієнта передачі на граничних частотах FH І FB, дб; - нерівномірність коефіцієнта передачі в смузі проміжної частоти, дб; - погрішність переносу вхідного сигналу на проміжну частоту кожного каналу, МГц; - рівень паразитного сигналу гетеродина в діа 5189 пазоні проміжної частоти, дб. Порівняльний аналіз вихідних параметрів БППЧ що перевіряються запропонованим способом з використанням пристрою для його реалізації' в порівнянні з найближчим аналогом дозволяють зробити висновок, що їх оптимальні величини і КІЛЬКІСТЬ можуть бути отримані лише використовуючи запропонований пристрій, тобто ці параметри як технічний результат перебувають у причиннонаслідковому зв'язку з новими суттєвими ознаками 3 4 If IF запропонованого способу, а саме зміненим режимом проведення регулювання та перевірки БППЧ Джерела інформації: 1. Я.И. Берман, Б.М. Гольдин Настройка и испытание радиолокационной аппаратуры, Л , 1962г, стр.7, 130-143. 2 Технические условия на дефектацию, капитальный ремонт и приемку после ремонта блока ОП63-6М2, ЦКО 026.047 УК. 5 V 7 6 if 1 , 2 1 Фіг. 1 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
