Спосіб регулювання і перевірки блока опромінювачів дзеркальної антени станції радіотехнічного контролю

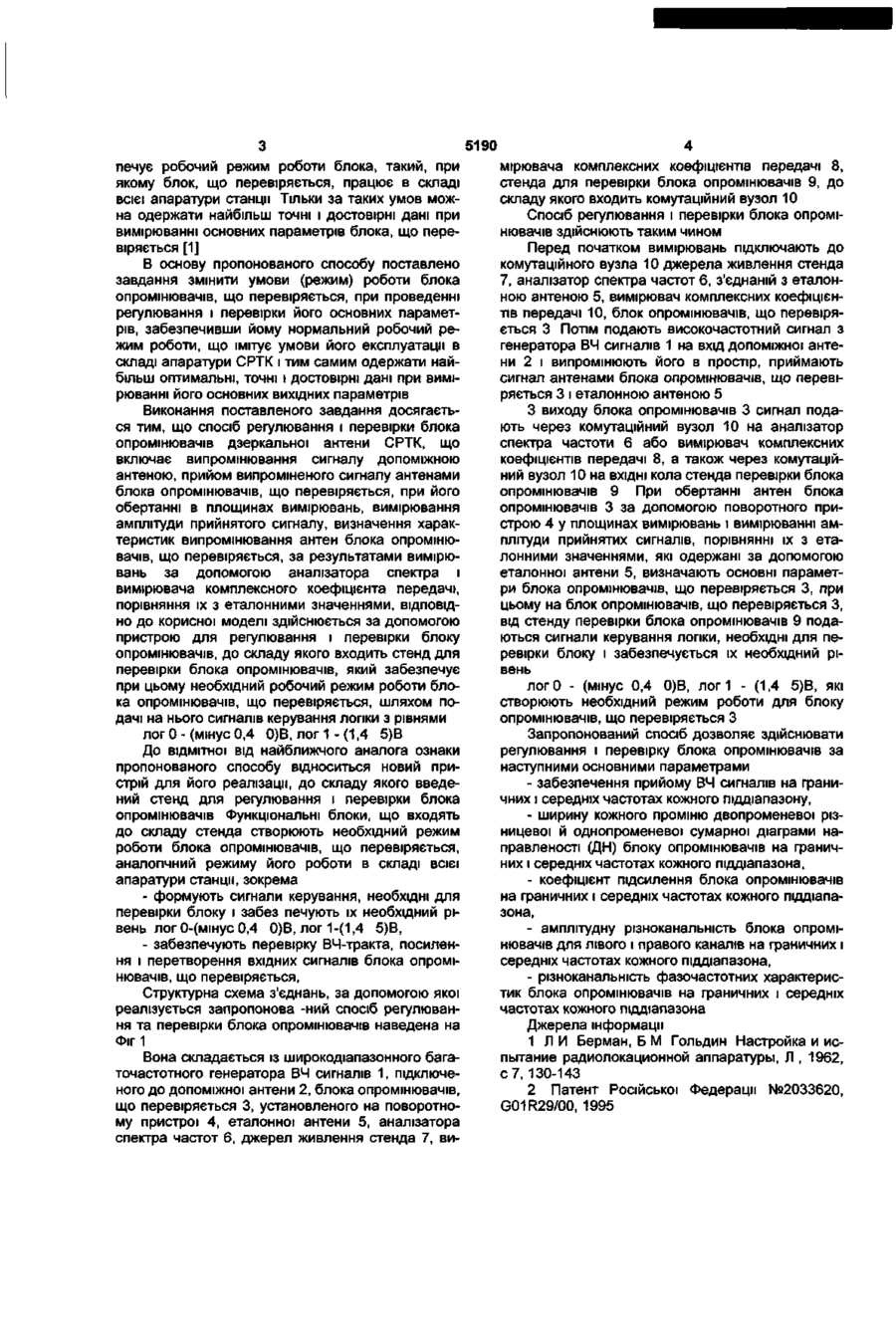

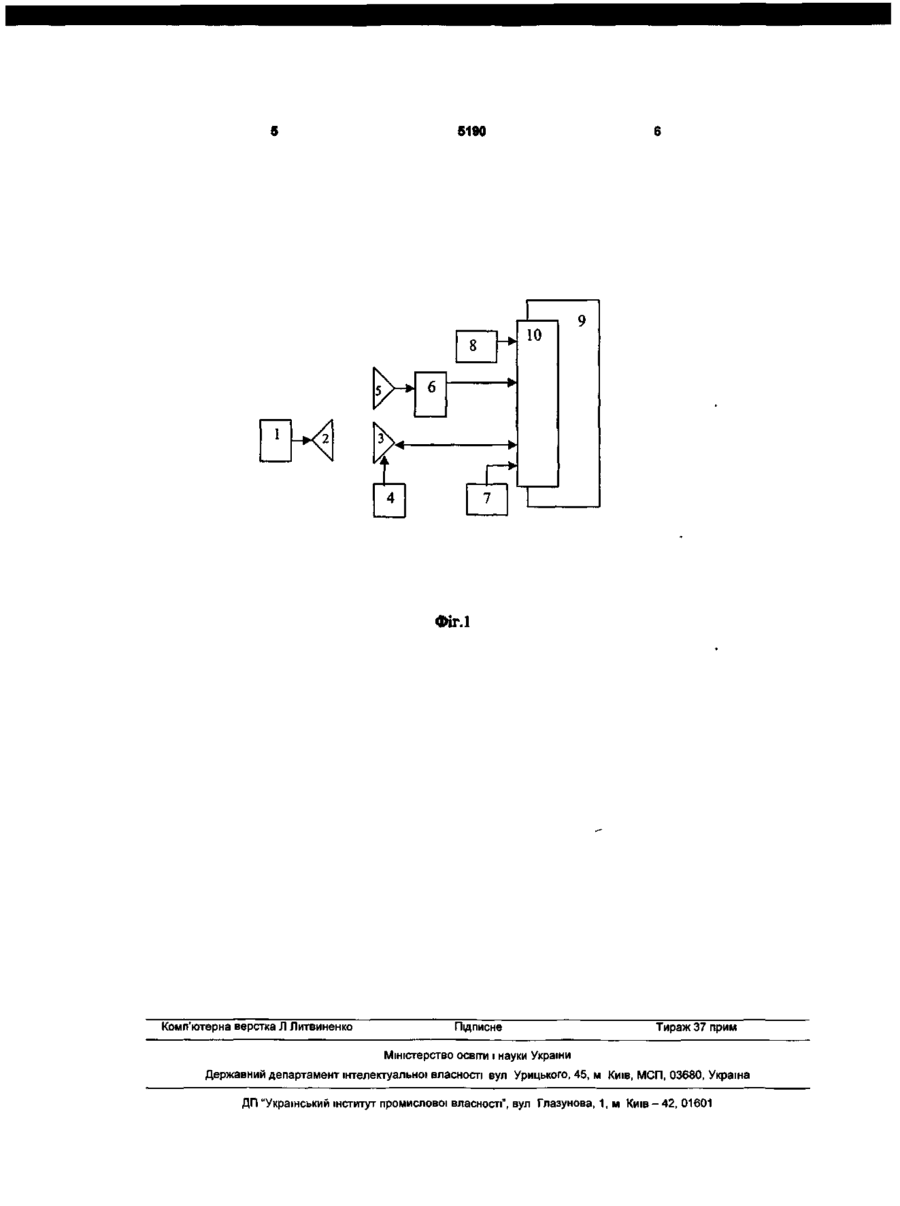

Спосіб регулювання і перевірки блока опромінювачів дзеркальної антени станції радіотехнічного контролю, що включає випромінювання сигналу допоміжною антеною, прийом випроміненого сиг Корисна модель відноситься до галузі радіотехніки, а саме до радіотехнічних вимірювань і може бути використана для регулювання і перевірки блоків опромінювачів дзеркальних антен, що входять до складу антенно-фідерної системи станцій радіотехнічного контролю (СРТК). Відомо, що будь-який опромінювач являє собою антену, а багатопроменевий і багатодіапазонний опромінювач є складним пристроєм, що може бути представлений у вигляді блока, що складається з окремих випромінювачів, вузла (вузлів) комутації і управління режимами роботи блока, активних елементів у вигляді підсилювачів високої частоти, перетворювачів частоти, а також індикаторів стану елементів блока. Основним завданням, що стоїть при регулюванні і перевірці блока опромінювачів, є одержання заданих параметрів блока і, у першу чергу, ширини ДН, коефіцієнта підсилення блока, амплітудної різноканальності для лівого і правого каналів кожного піддіапазону. При настроюванні дзеркальної антени головною операцією є встановлення оптимального взаємного розташування опромінювача і відбивача [1]. При регулюванні і перевірці блока опромінювачів використовуються налу антенами блока опромінювачів, що перевіряється, при його обертанні в площинах вимірювань, вимірювання амплітуди прийнятого сигналу, визначення характеристик випромінювання антен блока опромінювачів, що перевіряється, за результатами вимірювань за допомогою аналізатора спектра частот і вимірювача комплексного коефіцієнта передачі, порівняння їх з еталонними значеннями, який відрізняється тим, що здійснюють за допомогою пристрою для регулювання і перевірки блока опромінювачів, до складу якого входить стенд для перевірки блока опромінювачів, який забезпечує при цьому необхідний робочий режим роботи блока опромінювачів, що перевіряється, шляхом подачі на нього сигналів керування логіки з рівнями: лог.О - (мінус 0,4...0)В, лог.1 - (1,4...5)В. відомі методики контролю характеристик випромінювання (прийому) антенних систем. Найбільш близьким до пропонованого є спосіб контролю характеристик випромінювання антени, що включає випромінювання сигналу допоміжною антеною, прийом випроміненого сигналу антеною, що перевіряється, при її обертанні в площинах вимірювань, вимірювання амплітуди прийнятого сигналу, визначення характеристик випромінювання антени, що перевіряється, за результатами вимірювань, порівняння їх з еталонними значеннями [2]. До недоліків цього способу можна віднести те, що відомий спосіб дозволяє перевіряти параметри випромінювання антени як пасивного елемента в статичному режимі і не дозволяє перевіряти характеристики блока опромінювачів, що перевіряється, як самостійної (окремої) антени в робочому (динамічному) режимі його роботи без залучення інших елементів антени станції в цілому. Як відомо, сучасні СРТК для управління роботою функціональних блоків і систем, які до них входять, одержання й обробки інформації використовують ЕОМ, і тому регулювання і перевірка її блоків вимагає спеціальної апаратури, що забез О ю 5190 печує робочий режим роботи блока, такий, при якому блок, що перевіряється, працює в складі всієї апаратури станції Тільки за таких умов можна одержати найбільш точні і достовірні дані при вимірюванні основних параметрів блока, що перевіряється [1] В основу пропонованого способу поставлено завдання змінити умови (режим) роботи блока опромінювачів, що перевіряється, при проведенні регулювання і перевірки його основних параметрів, забезпечивши йому нормальний робочий режим роботи, що імітує умови його експлуатації в складі апаратури СРТК і тим самим одержати найбільш оптимальні, точні і достовірні дані при вимірюванні його основних вихідних параметрів Виконання поставленого завдання досягається тим, що спосіб регулювання і перевірки блока опромінювачів дзеркальної антени СРТК, що включає випромінювання сигналу допоміжною антеною, прийом випроміненого сигналу антенами блока опромінювачів, що перевіряється, при його обертанні в площинах вимірювань, вимірювання амплітуди прийнятого сигналу, визначення характеристик випромінювання антен блока опромінювачів, що перевіряється, за результатами вимірювань за допомогою аналізатора спектра і вимірювача комплексного коефіцієнта передачі, порівняння їх з еталонними значеннями, ВІДПОВІДНО до корисної моделі здійснюється за допомогою пристрою для регулювання і перевірки блоку опромінювачів, до складу якого входить стенд для перевірки блока опромінювачів, який забезпечує при цьому необхідний робочий режим роботи блока опромінювачів, що перевіряється, шляхом подачі на нього сигналів керування логіки з рівнями лог 0 - (мінус 0,4 0)В, лог 1 - (1,4 5)В До відмітної від найближчого аналога ознаки пропонованого способу відноситься новий пристрій для його реалізації, до складу якого введений стенд для регулювання і перевірки блока опромінювачів Функціональні блоки, що входять до складу стенда створюють необхідний режим роботи блока опромінювачів, що перевіряється, аналогічний режиму його роботи в складі всієї апаратури станції, зокрема - формують сигнали керування, необхідні для перевірки блоку і забез печують їх необхідний рівень лог 0-(мінус 0,4 0)В, лог 1-(1,4 5)В, - забезпечують перевірку ВЧ-тракта, посилення і перетворення вхідних сигналів блока опромінювачів, що перевіряється, Структурна схема з'єднань, за допомогою якої реалізується запропонова -ний спосіб регулювання та перевірки блока опромінювачів наведена на Фіг 1 Вона складається із широкодіапазонного багаточастотного генератора ВЧ сигналів 1, підключеного до допоміжної антени 2, блока опромінювачів, що перевіряється 3, установленого на поворотному пристрої 4, еталонної антени 5, аналізатора спектра частот 6, джерел живлення стенда 7, ви мірювача комплексних коефіцієнтів передачі 8, стенда для перевірки блока опромінювачів 9, до складу якого входить комутаційний вузол 10 Спосіб регулювання і перевірки блока опромінювачів здійснюють таким чином Перед початком вимірювань підключають до комутаційного вузла 10 джерела живлення стенда 7, аналізатор спектра частот 6, з'єднаній з еталонною антеною 5, вимірювач комплексних коефіцієнтів передачі 10, блок опромінювачів, що перевіряється 3 Потім подають високочастотний сигнал з генератора ВЧ сигналів 1 на вхід допоміжної антени 2 і випромінюють його в простір, приймають сигнал антенами блока опромінювачів, що перевіряється 3 і еталонною антеною 5 З виходу блока опромінювачів 3 сигнал подають через комутаційний вузол 10 на аналізатор спектра частоти 6 або вимірювач комплексних коефіцієнтів передачі 8, а також через комутаційний вузол 10 на ВХІДНІ кола стенда перевірки блока опромінювачів 9 При обертанні антен блока опромінювачів 3 за допомогою поворотного пристрою 4 у площинах вимірювань і вимірюванні амплітуди прийнятих сигналів, порівнянні їх з еталонними значеннями, які одержані за допомогою еталонної антени 5, визначають основні параметри блока опромінювачів, що перевіряється 3, при цьому на блок опромінювачів, що перевіряється З, від стенду перевірки блока опромінювачів 9 подаються сигнали керування логіки, необхідні для перевірки блоку і забезпечується їх необхідний рівень логО - (мінус 0,4 0)В, лог1 - (1,4 5)В, які створюють необхідний режим роботи для блоку опромінювачів, що перевіряється З Запропонований спосіб дозволяє здійснювати регулювання і перевірку блока опромінювачів за наступними основними параметрами - забезпечення прийому ВЧ сигналів на граничних і середніх частотах кожного піддіапазону, - ширину кожного проміню двопроменевої різницевої й однопроменевої сумарної діаграми направленості (ДН) блоку опромінювачів на граничних і середніх частотах кожного піддіапазона, - коефіцієнт підсилення блока опромінювачів на граничних і середніх частотах кожного піддіапазона, - амплітудну різноканальність блока опромінювачів для лівого і правого каналів на граничних і середніх частотах кожного піддіапазона, - різноканальність фазочастотних характеристик блока опромінювачів на граничних і середніх частотах кожного піддіапазона Джерела інформації 1 Л И Берман, Б М Гольдин Настройка и испытание радиолокационной аппаратуры, Л , 1962, с 7, 130-143 2 Патент Російської Федерації №2033620, G01R29/00, 1995 5190 10 Фіг.1 Комп'ютерна верстка Л Литвиненко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
