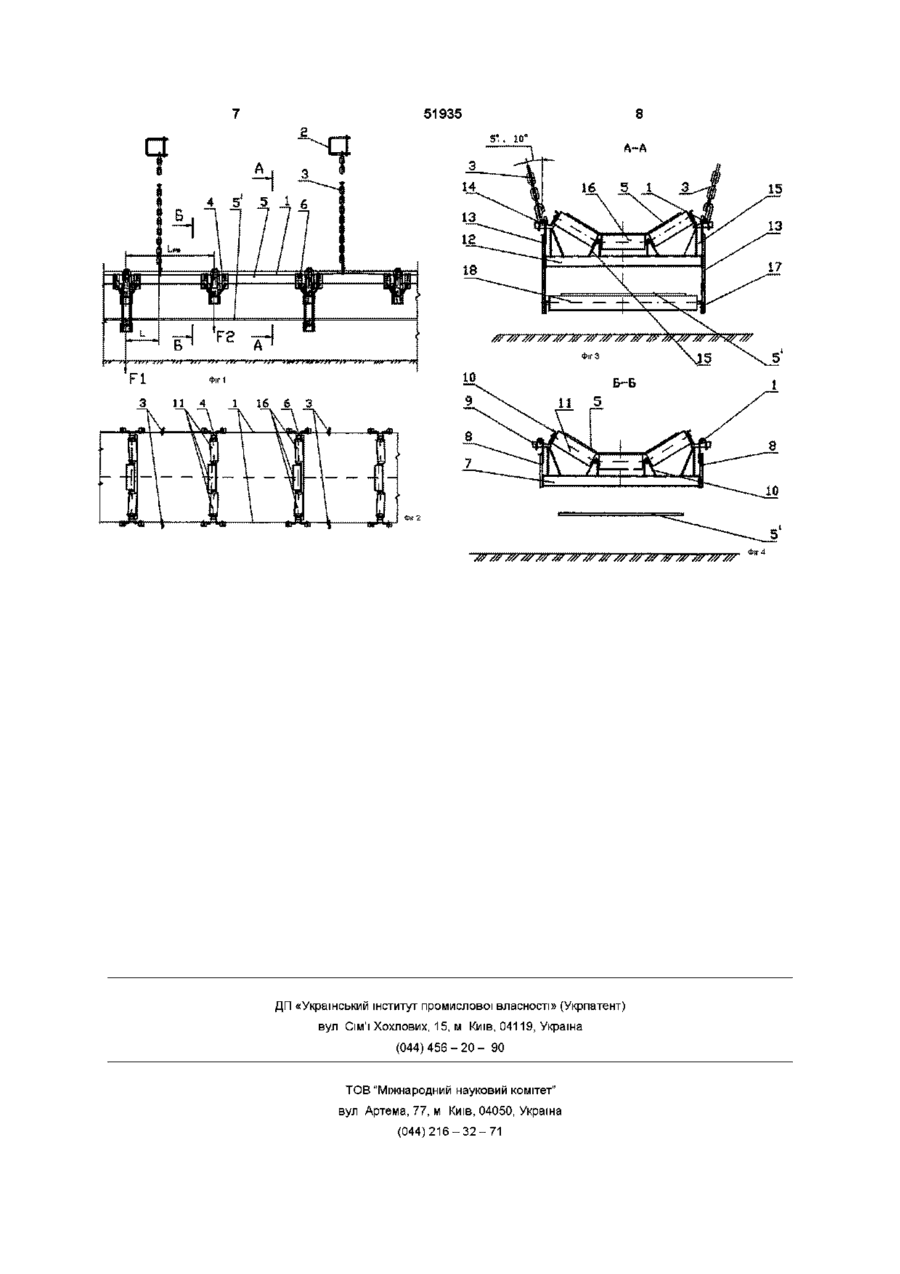

Підвісний постав стрічкового конвеєра

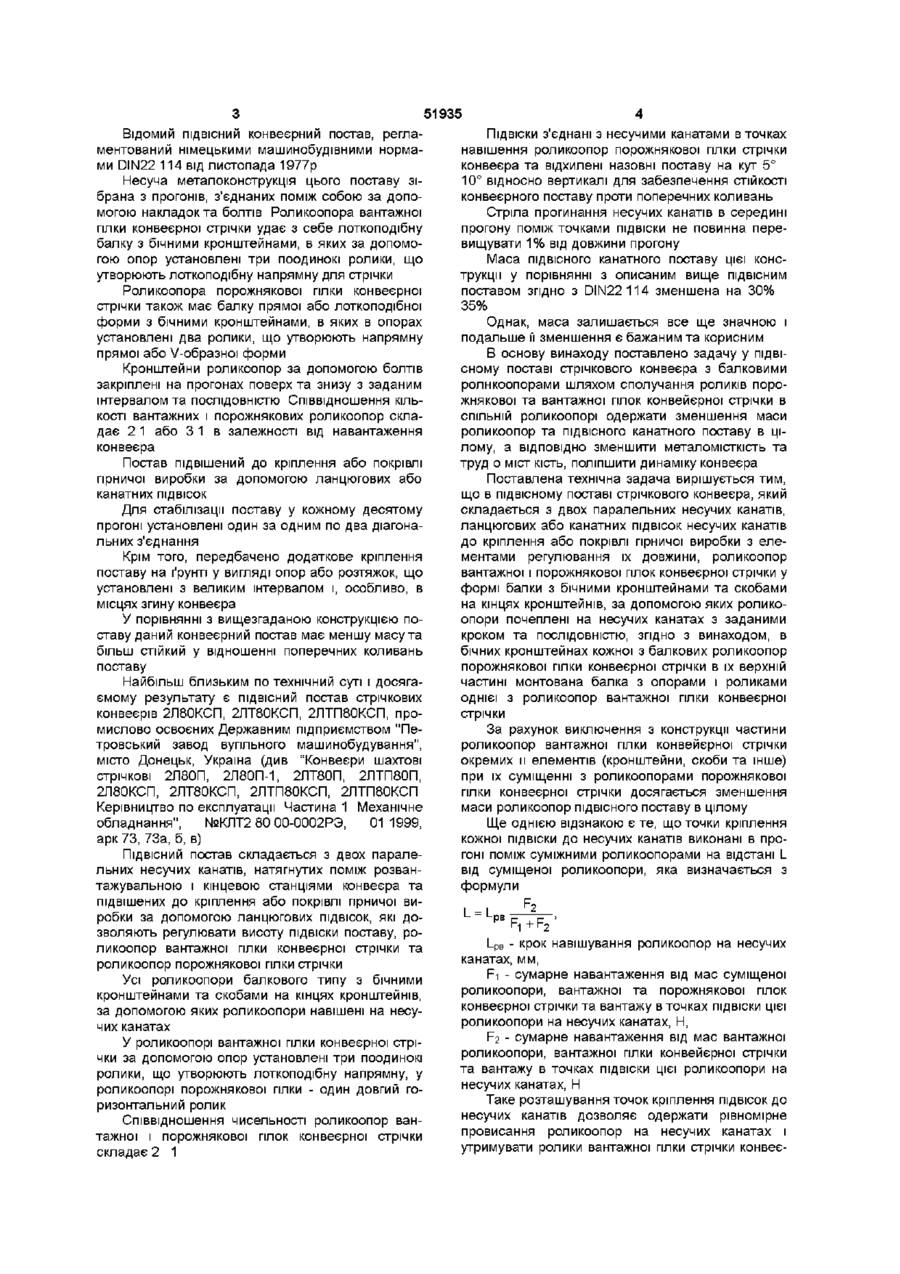

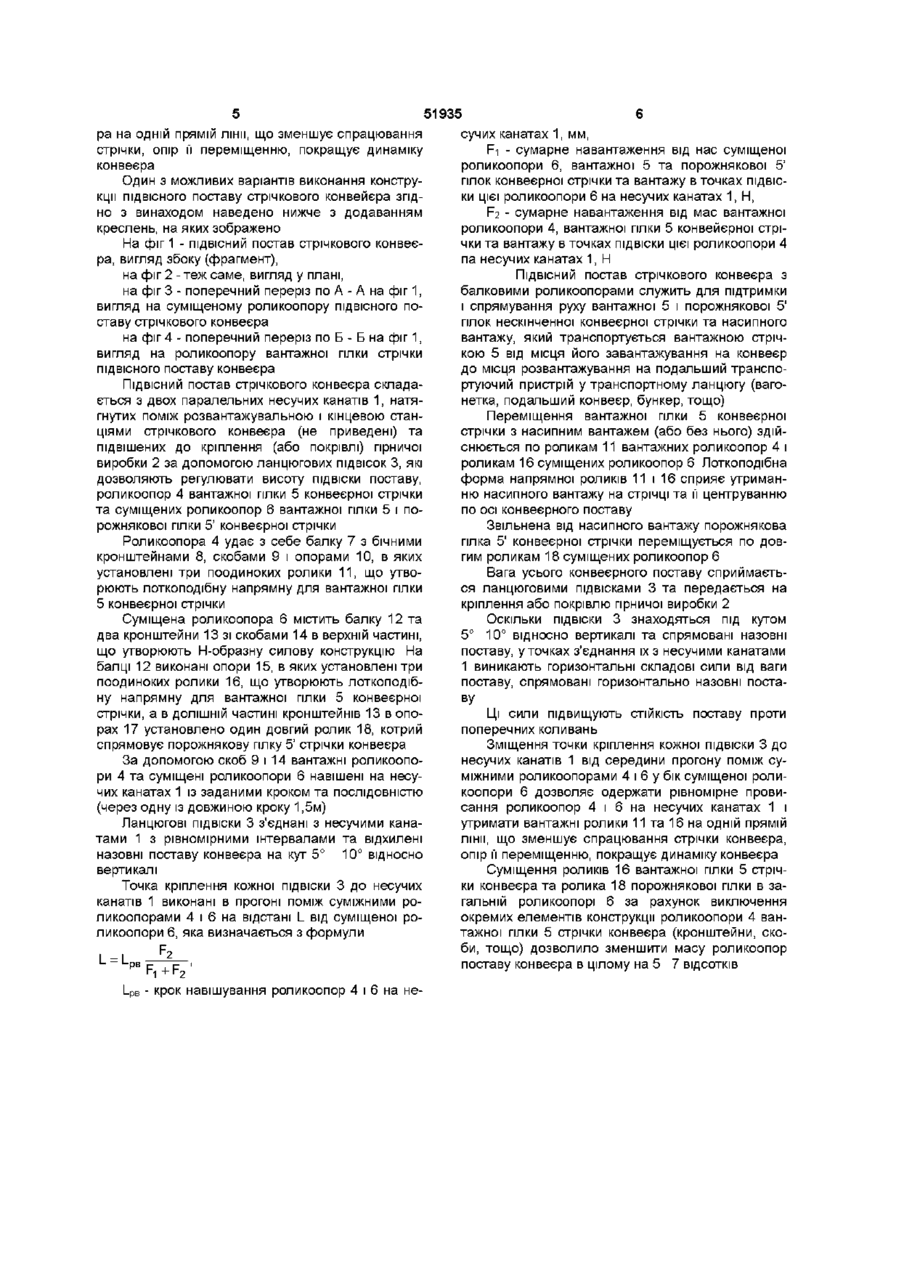

1 ПІДВІСНИЙ постав стрічкового конвеєра, що містить два паралельних несучих канати, ланцюгові (або канатні) ПІДВІСКИ несучих канатів до кріплення (або покрівлі) гірничої виробки з елементами регулювання їх довжини та роликоопори вантажної і порожнякової гілок конвеєрної стрічки у формі балки з бічними кронштейнами та скобами на кінцях кронштейнів, за допомогою яких роликоопори навішені на несучих канатах з однаковим кроком, який відрізняється тим, що в кронштейнах кожної роликоопори порожнякової гілки конвеєрної стрічки в їх верхній частині вмонтована балка з опорами і роликами однієї з роликоопор вантажної гілки конвеєрної стрічки 2 ПІДВІСНИЙ постав стрічкового конвеєра за п 1, який відрізняється тим, що точки кріплення кожної ланцюгової ПІДВІСКИ до несучих канатів виконані в прогоні поміж суміжними роликоопорами на відстані L від суміщеної роликоопори, яка визначається з формули р_ L 1 F1+F2 Де І_рв - крок навішування роликоопор на несучих канатах, мм, Fi - сумарне навантаження від мас суміщеної роликоопори, вантажної та порожнякової гілок конвеєрної стрічки та вантажу в точках ПІДВІСКИ ЦІЄЇ роликоопори на несучих канатах, Н, F2 - сумарне навантаження від мас вантажної роликоопори, вантажної гілки конвеєрної стрічки та вантажу в точках ПІДВІСКИ ЦІЄЇ роликоопори на не сучих канатах, Н Винахід належить до галузі ПІДВІСНИХ поставів стрічкових конвеєрів і може бути використаний в гірничорудній промисловості В залежності від виду розміщення конвеєрного поставу в гірничий виробці відрізняють конвеєрні постави підлогового та ПІДВІСНОГО типів Підвішування конвеєрного поставу рекомендується при випинаючих ґрунтах виробок, а також може стати в нагоді для забезпечування прибирання просипу з-під конвеєра В залежності від типу роликоопор робочої та порожнякової гілок конвеєрної стрічки розрізнюють ПІДВІСНІ постави стрічкових конвеєрів з ПІДВІСНИМИ роликоопорами гірляндового типу (жорсткими або шарнірними) таз роликоопорами балкового (рамного) типу Конвеєрні постави з роликоопорами останнього типу мають низку притаманних тільки їм переваг у порівнянні з поставами з роликоопорами гірляндового типу, однак програють їм по масі Відома типова конструкція ПІДВІСНОГО конвеєр ного поставу фірми Continental Conveyor Ltd, Великобританія (проспект №СК-5-99, стор 31 та 33), який удає з себе двоярусну несучу металоконструкцію з прогонів та поперечних зв'язок, з'єднаних поміж собою за допомогою накладок та болтів Несуча металоконструкція долішного ярусу підвішена до металоконструкції горішнього ярусу за допомогою ланцюгових або канатних розтяжок, а весь постав підвішений до кріплення або покрівлі гірничої виробки за допомогою ланцюгових ПІДВІСОК з елементами регулювання їх довжини На прогонах металоконструкції горішнього ярусу за допомогою болтових з'єднань закріплені з заданим кроком роликоопори балкового типу вантажної гілки конвеєрної стрічки, а на прогонах долішного ярусу - роликоопори балкового типу порожнякової гілки конвеєрної стрічки До недоліків такої конструкції ПІДВІСНОГО конвеєрного поставу слід віднести значну масу, а також недостатню СТІЙКІСТЬ металоконструкції долішного ярусу проти поперечних коливань ю C O О> Ю 51935 Відомий ПІДВІСНИЙ конвеєрний постав, регламентований німецькими машинобудівними нормами DIN22 114 від листопада 1977р Несуча металоконструкція цього поставу зібрана з прогонів, з'єднаних поміж собою за допомогою накладок та болтів Роликоопора вантажної гілки конвеєрної стрічки удає з себе лоткоподібну балку з бічними кронштейнами, в яких за допомогою опор установлені три поодинокі ролики, що утворюють лоткоподібну напрямну для стрічки Роликоопора порожнякової гілки конвеєрної стрічки також має балку прямої або лоткоподібної форми з бічними кронштейнами, в яких в опорах установлені два ролики, що утворюють напрямну прямої або V-образноі форми Кронштейни роликоопор за допомогою болтів закріплені на прогонах поверх та знизу з заданим інтервалом та ПОСЛІДОВНІСТЮ Співвідношення КІЛЬ КОСТІ вантажних і порожнякових роликоопор складає 2 1 або 3 1 в залежності від навантаження конвеєра Постав підвішений до кріплення або покрівлі гірничої виробки за допомогою ланцюгових або канатних ПІДВІСОК Для стабілізації поставу у кожному десятому прогоні установлені один за одним по два діагональних з'єднання Крім того, передбачено додаткове кріплення поставу на ґрунті у вигляді опор або розтяжок, що установлені з великим інтервалом і, особливо, в місцях згину конвеєра Упорівнянні з вищезгаданою конструкцією поставу даний конвеєрний постав має меншу масу та більш стійкий у відношенні поперечних коливань поставу Найбільш близьким по технічний суті і досягаемому результату є ПІДВІСНИЙ постав стрічкових конвеєрів 2Л80КСП, 2ЛТ80КСП, 2ЛТП80КСП, промислово освоєних Державним підприємством "Петровський завод вугільного машинобудування", місто Донецьк, Україна (див "Конвеєри шахтові стрічкові 2Л80П, 2Л80П-1, 2ЛТ80П, 2ЛТП80П, 2Л80КСП, 2ЛТ80КСП, 2ЛТП80КСП, 2ЛТП80КСП Керівництво по експлуатації Частина 1 Механічне обладнання", №КЛТ2 80 00-0002РЭ, 01 1999, арк73, 73а, б, в) ПІДВІСНИЙ постав складається з двох паралельних несучих канатів, натягнутих поміж розвантажувальною і кінцевою станціями конвеєра та підвішених до кріплення або покрівлі гірничої виробки за допомогою ланцюгових ПІДВІСОК, ЯКІ ДОЗВОЛЯЮТЬ регулювати висоту ПІДВІСКИ поставу, роликоопор вантажної гілки конвеєрної стрічки та роликоопор порожнякової гілки стрічки Усі роликоопори балкового типу з бічними кронштейнами та скобами на кінцях кронштейнів, за допомогою яких роликоопори навішені на несучих канатах У роликоопорі вантажної гілки конвеєрної стрічки за допомогою опор установлені три поодинокі ролики, що утворюють лоткоподібну напрямну, у роликоопорі порожнякової гілки - один довгий горизонтальний ролик Співвідношення чисельності роликоопор вантажної і порожнякової гілок конвеєрної стрічки складає 2 1 ПІДВІСКИ з'єднані з несучими канатами в точках навішення роликоопор порожнякової гілки стрічки конвеєра та відхилені назовні поставу на кут 5° 10° відносно вертикалі для забезпечення СТІЙКОСТІ конвеєрного поставу проти поперечних коливань Стріла прогинання несучих канатів в середині прогону поміж точками ПІДВІСКИ не повинна перевищувати 1% від довжини прогону Маса ПІДВІСНОГО канатного поставу цієї конструкції у порівнянні з описаним вище ПІДВІСНИМ поставом згідно з DIN22 114 зменшена на 30% 35% Однак, маса залишається все ще значною і подальше її зменшення є бажаним та корисним В основу винаходу поставлено задачу у підвісному поставі стрічкового конвеєра з балковими ролнкоопорами шляхом сполучання роликів порожнякової та вантажної гілок конвейєрної стрічки в СПІЛЬНІЙ роликоопорі одержати зменшення маси роликоопор та ПІДВІСНОГО канатного поставу в цілому, а ВІДПОВІДНО зменшити металомісткість та труд о міст кість, поліпшити динаміку конвеєра Поставлена технічна задача вирішується тим, що в підвісному поставі стрічкового конвеєра, який складається з двох паралельних несучих канатів, ланцюгових або канатних ПІДВІСОК несучих канатів до кріплення або покрівлі гірничої виробки з елементами регулювання їх довжини, роликоопор вантажної і порожнякової гілок конвеєрної стрічки у формі балки з бічними кронштейнами та скобами на кінцях кронштейнів, за допомогою яких роликоопори почеплені на несучих канатах з заданими кроком та ПОСЛІДОВНІСТЮ, згідно з винаходом, в бічних кронштейнах кожної з балкових роликоопор порожнякової гілки конвеєрної стрічки в їх верхній частині монтована балка з опорами і роликами однієї з роликоопор вантажної гілки конвеєрної стрічки За рахунок виключення з конструкції частини роликоопор вантажної гілки конвейєрної стрічки окремих и елементів (кронштейни, скоби та інше) при їх суміщенні з роликоопорами порожнякової гілки конвеєрної стрічки досягається зменшення маси роликоопор ПІДВІСНОГО поставу в цілому Ще однією відзнакою є те, що точки кріплення кожної ПІДВІСКИ до несучих канатів виконані в прогоні поміж суміжними роликоопорами на відстані L від суміщеної роликоопори, яка визначається з формули -рв І_рв - крок навішування роликоопор на несучих канатах, мм, Fi - сумарне навантаження від мас суміщеної роликоопори, вантажної та порожнякової гілок конвеєрної стрічки та вантажу в точках ПІДВІСКИ ЦІЄЇ роликоопори на несучих канатах, Н, F2 - сумарне навантаження від мас вантажної роликоопори, вантажної гілки конвейєрної стрічки та вантажу в точках ПІДВІСКИ ЦІЄЇ роликоопори на несучих канатах, Н Таке розташування точок кріплення ПІДВІСОК ДО несучих канатів дозволяє одержати рівномірне провисання роликоопор на несучих канатах і утримувати ролики вантажної гілки стрічки конвеє 51935 pa на одній прямій лінії, що зменшує спрацювання стрічки, опір її переміщенню, покращує динаміку конвеєра Один з можливих варіантів виконання конструкції ПІДВІСНОГО поставу стрічкового конвейєра згідно з винаходом наведено нижче з додаванням креслень, на яких зображено На фіг 1 - ПІДВІСНИЙ постав стрічкового конвеєра, вигляд збоку (фрагмент), на фіг 2 - теж саме, вигляд у плані, на фіг 3 - поперечний переріз по А - А на фіг 1, вигляд на суміщеному роликоопору ПІДВІСНОГО поставу стрічкового конвеєра на фіг 4 - поперечний переріз по Б - Б на фіг 1, вигляд на роликоопору вантажної гілки стрічки ПІДВІСНОГО поставу конвеєра ПІДВІСНИЙ постав стрічкового конвеєра складається з двох паралельних несучих канатів 1, натягнутих поміж розвантажувальною і кінцевою станціями стрічкового конвеєра (не приведені) та підвішених до кріплення (або покрівлі) гірничої виробки 2 за допомогою ланцюгових ПІДВІСОК 3, які дозволяють регулювати висоту ПІДВІСКИ поставу, роликоопор 4 вантажної гілки 5 конвеєрної стрічки та суміщених роликоопор 6 вантажної гілки 5 і порожнякової гілки 5' конвеєрної стрічки Роликоопора 4 удає з себе балку 7 з бічними кронштейнами 8, скобами 9 і опорами 10, в яких установлені три поодиноких ролики 11, що утворюють лоткоподібну напрямну для вантажної гілки 5 конвеєрної стрічки Суміщена роликоопора 6 містить балку 12 та два кронштейни 13 зі скобами 14 в верхній частині, що утворюють Н-образну силову конструкцію На балці 12 виконані опори 15, в яких установлені три поодиноких ролики 16, що утворюють лоткоподібну напрямну для вантажної гілки 5 конвеєрної стрічки, а в ДОЛІШНІЙ частині кронштейнів 13 в опорах 17 установлено один довгий ролик 18, котрий спрямовує порожнякову гілку 5' стрічки конвеєра За допомогою скоб 9 і 14 вантажні роликоопори 4 та суміщені роликоопори 6 навішені на несучих канатах 1 із заданими кроком та ПОСЛІДОВНІСТЮ (через одну із довжиною кроку 1,5м) Ланцюгові ПІДВІСКИ 3 з'єднані з несучими канатами 1 з рівномірними інтервалами та відхилені назовні поставу конвеєра на кут 5° 10° відносно вертикалі Точка кріплення кожної ПІДВІСКИ 3 до несучих канатів 1 виконані в прогоні поміж суміжними роликоопорами 4 і 6 на відстані L від суміщеної роликоопори 6, яка визначається з формули -рв І_рв - крок навішування роликоопор 4 і 6 на не сучих канатах 1, мм, Fi - сумарне навантаження від нас суміщеної роликоопори 6, вантажної 5 та порожнякової 5' гілок конвеєрної стрічки та вантажу в точках ПІДВІСКИ цієї роликоопори 6 на несучих канатах 1, Н, F2 - сумарне навантаження від мас вантажної роликоопори 4, вантажної гілки 5 конвейєрної стрічки та вантажу в точках ПІДВІСКИ ЦІЄЇ роликоопори 4 па несучих канатах 1, Н ПІДВІСНИЙ постав стрічкового конвеєра з балковими роликоопорами служить для підтримки і спрямування руху вантажної 5 і порожнякової 5' гілок нескінченної конвеєрної стрічки та насипного вантажу, який транспортується вантажною стрічкою 5 від місця його завантажування на конвеєр до місця розвантажування на подальший транспортуючий пристрій у транспортному ланцюгу (вагонетка, подальший конвеєр, бункер, тощо) Переміщення вантажної гілки 5 конвеєрної стрічки з насипним вантажем (або без нього) здійснюється по роликам 11 вантажних роликоопор 4 і роликам 16 суміщених роликоопор 6 Лоткоподібна форма напрямної роликів 11 і 16 сприяє утриманню насипного вантажу на стрічці та її центруванню по осі конвеєрного поставу Звільнена від насипного вантажу порожнякова гілка 5' конвеєрної стрічки переміщується по довгим роликам 18 суміщених роликоопор 6 Вага усього конвеєрного поставу сприймається ланцюговими підвісками 3 та передається на кріплення або покрівлю гірничої виробки 2 Оскільки ПІДВІСКИ 3 знаходяться під кутом 5° 10° відносно вертикалі та спрямовані назовні поставу, уточках з'єднання їх з несучими канатами 1 виникають горизонтальні складові сили від ваги поставу, спрямовані горизонтально назовні поставу Ці СИЛИ підвищують СТІЙКІСТЬ поставу проти поперечних коливань Зміщення точки кріплення кожної ПІДВІСКИ 3 до несучих канатів 1 від середини прогону поміж суміжними роликоопорами 4 і 6 у бік суміщеної роликоопори 6 дозволяє одержати рівномірне провисання роликоопор 4 і 6 на несучих канатах 1 і утримати вантажні ролики 11 та 16 на одній прямій лінії, що зменшує спрацювання стрічки конвеєра, опір її переміщенню, покращує динаміку конвеєра Суміщення роликів 16 вантажної гілки 5 стрічки конвеєра та ролика 18 порожнякової гілки в загальній роликоопорі 6 за рахунок виключення окремих елементів конструкції роликоопори 4 вантажної гілки 5 стрічки конвеєра (кронштейни, скоби, тощо) дозволило зменшити масу роликоопор поставу конвеєра в цілому на 5 7 ВІДСОТКІВ 51935 5'.. 10" #//////////У// /У//////////////// ф г 3 /УУ /У/ /УУ У/У /УУ /# УУ/ У/У /// УУУ УУУ //У /// У/У #/ УУУ УУУ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
