Вузол підвіски роликоопори стрічкового конвеєра

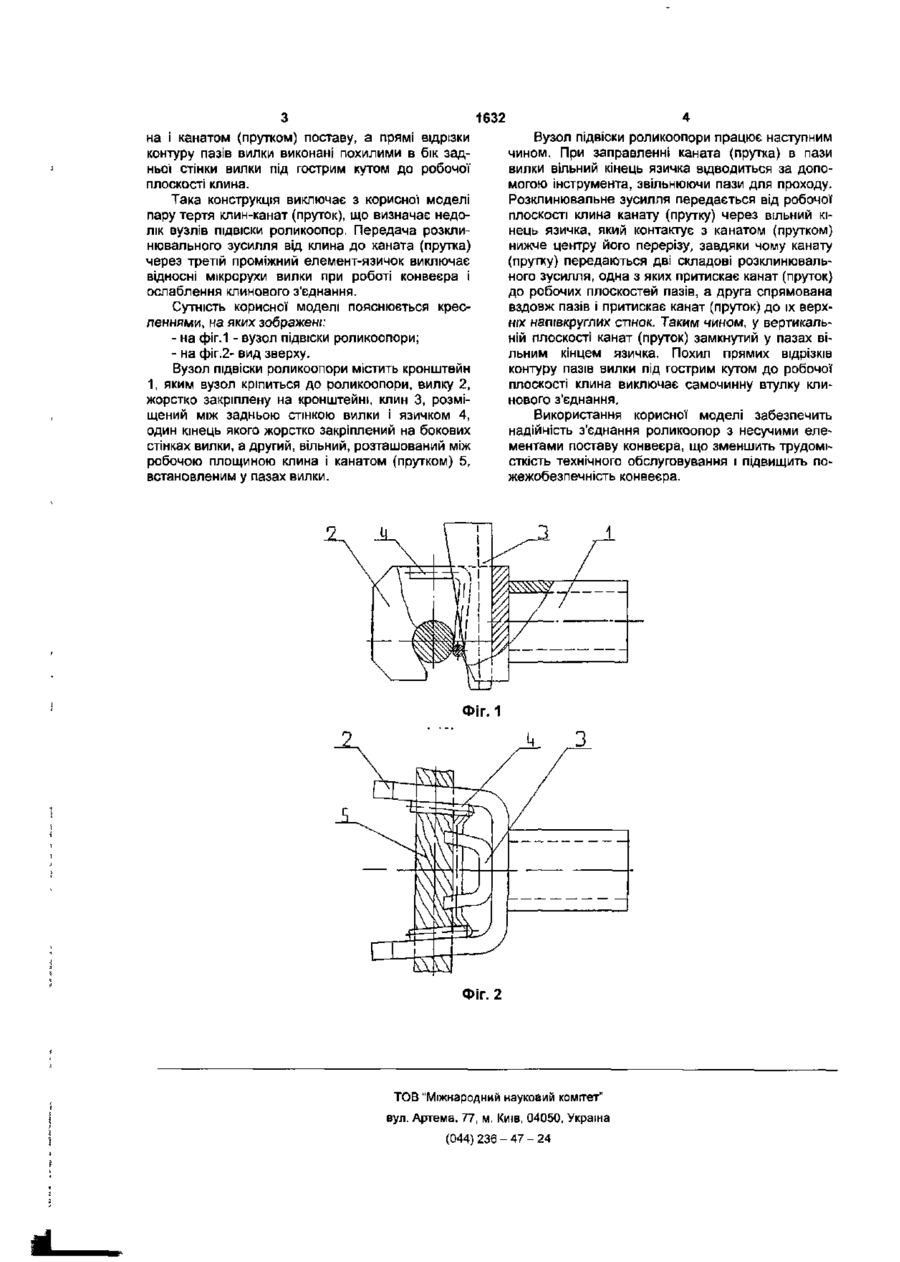

1. Вузол підвіски роликоопори стрічкового конвеєра, що містить кронштейн, вилку, виконану з пазами, клин, встановлений між канатом (прутком) і задньою стінкою вилки, який відрізняється тим, що вилка обладнана язичком, один кінець якого жорстко закріплений на вилці, а другий, ВІЛЬНИЙ, розташований між робочою площиною клина та несучим канатом (прутком) поставу конвеєра. 2. Вузол за п. 1, який відрізняється тим, що вільний кінець язичка контактує з канатом (прутком) нижче центру його поперечного перерізу. 3. Вузол за п. 1 чи 2, який відрізняється тим, що прямі відрізки контуру пазів вилки виконані похилими у бік задньої стінки вилки під гострим кутом до робочої площини клина. Корисна модель належить до конвеєрного транспорту, а саме, до вузлів кріплення роликоопор на несучих елементах поставу стрічкових конвеєрів, що транспортують сипучі матеріали, і може бути використана у вугільній промисловості. Відомо вузол підвіски роликоопори (див. "Конвейєр ленточный 2Л100У. Руковдство по експлуатации 2Л100У.00.00.000РЄ", інститут "Дондіпровуглемаш", 1984р.), виконаний у виді гакоподібного захвату, жорстко закріпленого на балці роликоопори, що спирається гаком на канат (пруток) поставу, і закріпленого на канаті (прутку) за допомогою клина, розміщеного між стінками крюка та канатом (прутком) поставу. Недоліком відомого вузла підвіски роликоопори є ослаблення клинового з'єднання при роботі конвеєра. Коли стрічка рухається роликоопорою, виникають коливання останньої', що супроводжуються розворотом захвату відносно каната (прутка), тобто в зоні контакту клина з канатом (прутком) мають місце відносні мікрорухи, які призводять до ослаблення клинового з'єднання. При розвороті роликоопори набігаюча на неї стрічка де центрується, сходить на бік і своїми бортами треться об непорушні елементи поставу. Виникає аварійна ситуація, яка може призвести до інтенсивного зношення стрічки, її поривів І самоспалахування. Для попередження і ліквідування аварійних ситуацій, пов'язаних з розворотом роликоопор, потрібні працевитрати. Найбільш близьким до корисної моделі за технічною сутністю і результатом, який досягається, є вузол підвіски роликоопори (прототип) у складі секції поставу стрічкового конвеєра {див. авт. свід. СФСФ №1685833, кл. В650 39/14,1989р.), що містить кронштейн , жорстко закріплену на ньому вилку, що спирається на розташований у пазах бокових стінок канат (пруток) і закріплена на ньому за допомогою клина, розташованого між задньою стінкою вилки і канатом (прутком). У порівнянні з аналогом прототип має новий елемент - вилку, у якій функцію гака виконують ті бокові стінки, між якими канат за допомогою клина знаходиться у вигнутому напруженому стані, що підсилює клинове з'єднання. Однак, через те, що клин, як і у вузлі пщвіскианалога, контактує з канатом (прутком) безпосередньо, недолік прототипу такий, як і в аналога. В основу корисної моделі поставлена задача: у вузлі підвіски роликоопори шляхом зміни конструкції' вилки виключити можливість ослаблення з'єднання роликоопори з канатом (прутком) поставу під час роботи конвеєра, що дозволить знизити трудомісткість обслуговування і підвищити пожежобезпечність конвеєра. Поставлена задача вирішується за рахунок того, що вилка виконана з язичком, один кінець якого жорстко закріплений на бокових стінках вилки, а другий, вільний, розташований нижче центра перерізу каната (прутка) між робочою плоскістю кли CM со CD 1632 на і канатом (прутком) поставу, а прямі відрізки контуру пазів вилки виконані похилими в бік задньої стінки вилки під гострим кутом до робочої плоскості клина. Така конструкція виключає з корисної моделі пару тертя клин-канат (пруток), що визначає недолік вузлів ПІДВІСКИ роликоопор. Передача розклинювального зусилля від клина до каната (прутка) через третій проміжний елемент-язичок виключає відносні мікрорухи вилки при роботі конвеєра і ослаблення клинового з'єднання. Сутність корисної моделі пояснюється кресленнями, на яких зображені: - на фіг.1 - вузол підвіски роликоопори; - на фіг.2- вид зверху. Вузол підвіски роликоопори містить кронштейн 1, яким вузол кріпиться до роликоопори, вилку 2, жорстко закріплену на кронштейні, клин 3, розміщений між задньою стінкою вилки і язичком 4, один кінець якого жорстко закріплений на бокових стінках вилки, а другий, вільний, розташований між робочою площиною клина і канатом (прутком) 5, встановленим у пазах вилки. Вузол підвіски роликоопори працює наступним чином. При заправленні каната (прутка) в пази вилки вільний кінець язичка відводиться за допомогою інструмента, звільнюючи пази для проходу. Розклинювальне зусилля передається від робочої плоскості клина канату (прутку) через вільний кінець язичка, який контактує з канатом (прутком) нижче центру його перерізу, завдяки чому канату (прутку) передаються дві складові розклинювального зусилля, одна з яких притискає канат (пруток) до робочих плоскостей пазів, а друга спрямована вздовж пазів і притискає канат (пруток) до їх верхніх напівкруглих стінок. Таким чином, у вертикальній плоскості канат (пруток) замкнутий у пазах вільним кінцем язичка. Похил прямих відрізків контуру пазів вилки під гострим кутом до робочої плоскості клина виключає самочинну втулку клинового з'єднання. Використання корисної моделі забезпечить надійність з'єднання роликоопор з несучими елементами поставу конвеєра, що зменшить трудомісткість технічного обслуговування і підвищить пожежобезпечність конвеєра. Фіг. 1 2 Фіг.2 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
