Пристрій для розміщення зовнішньої реклами

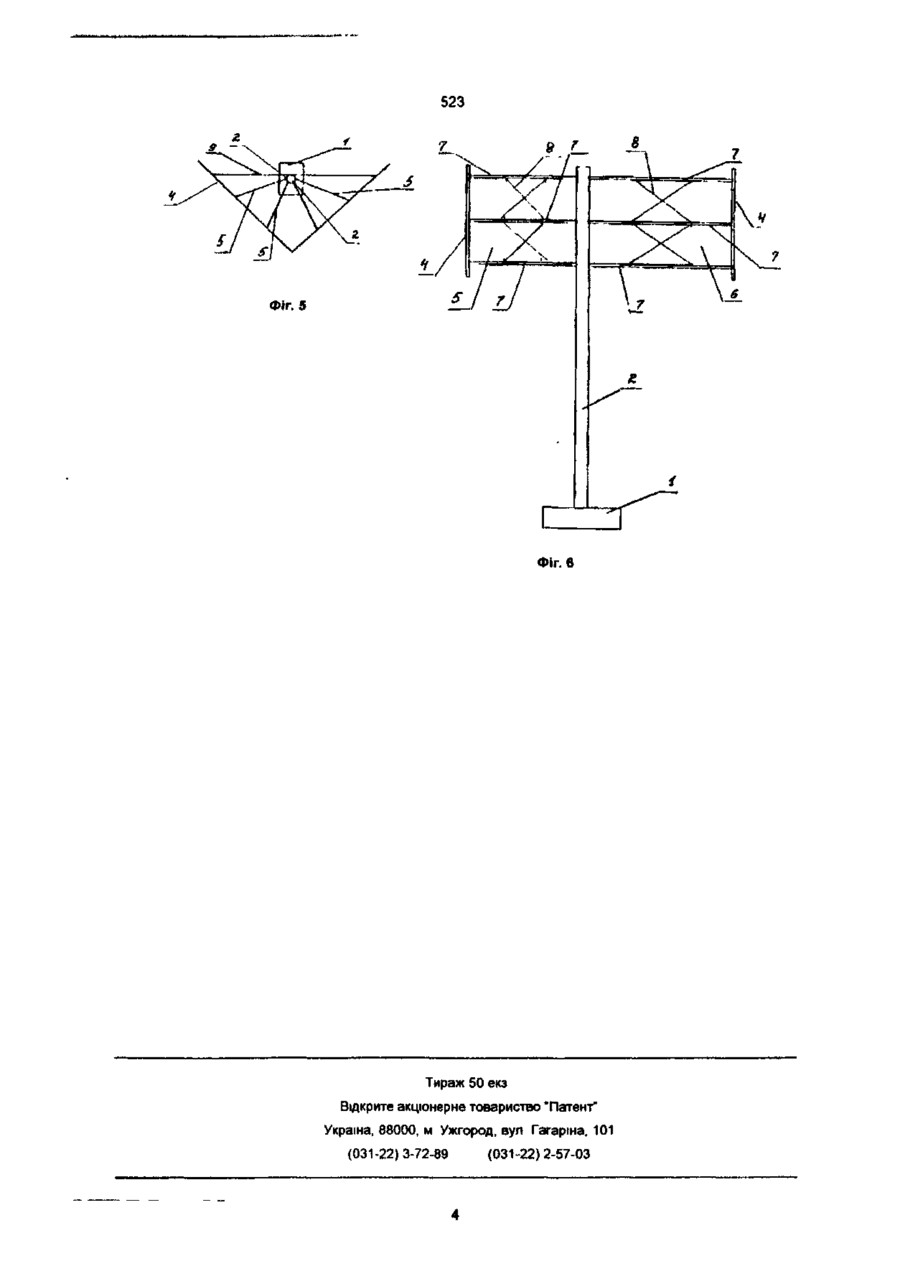

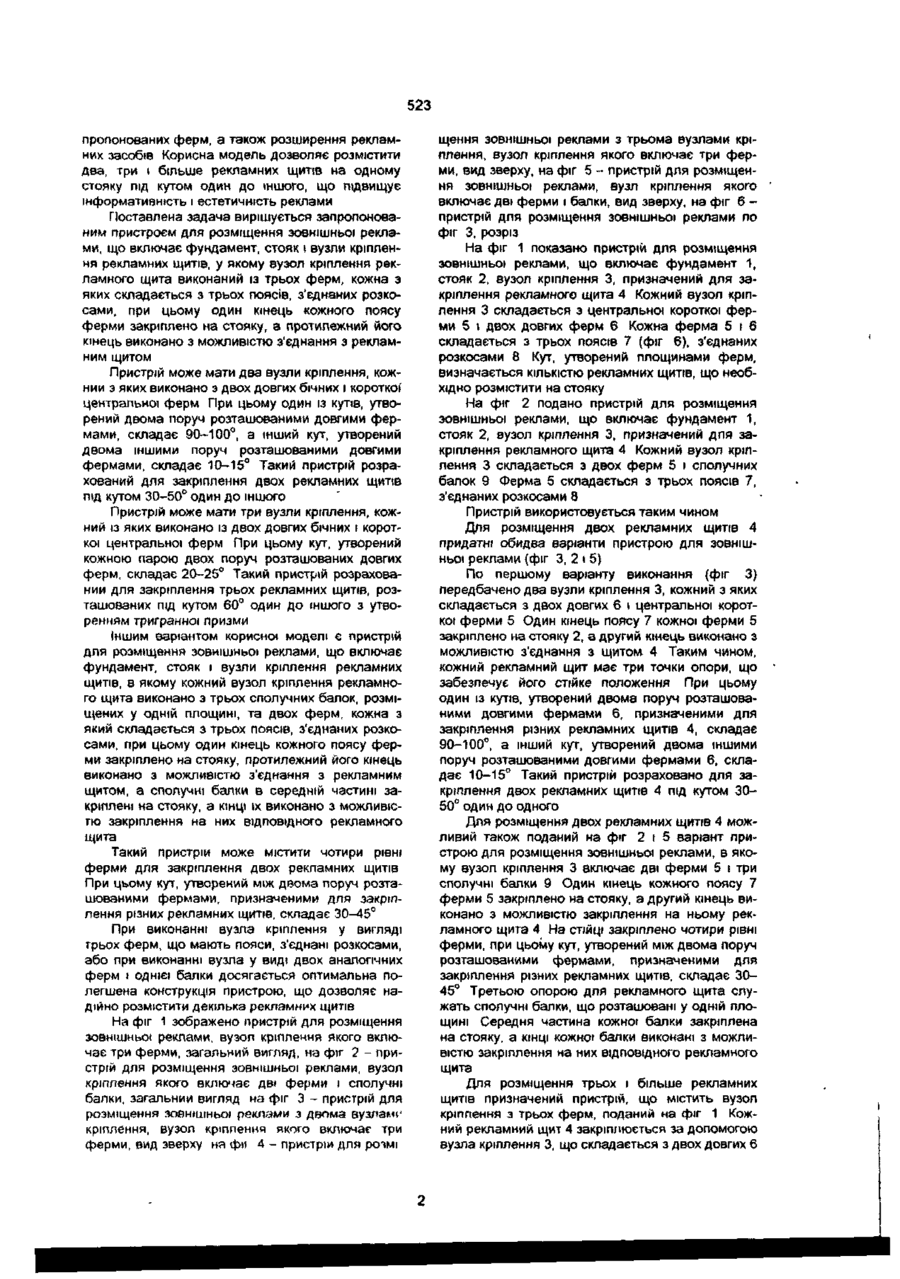

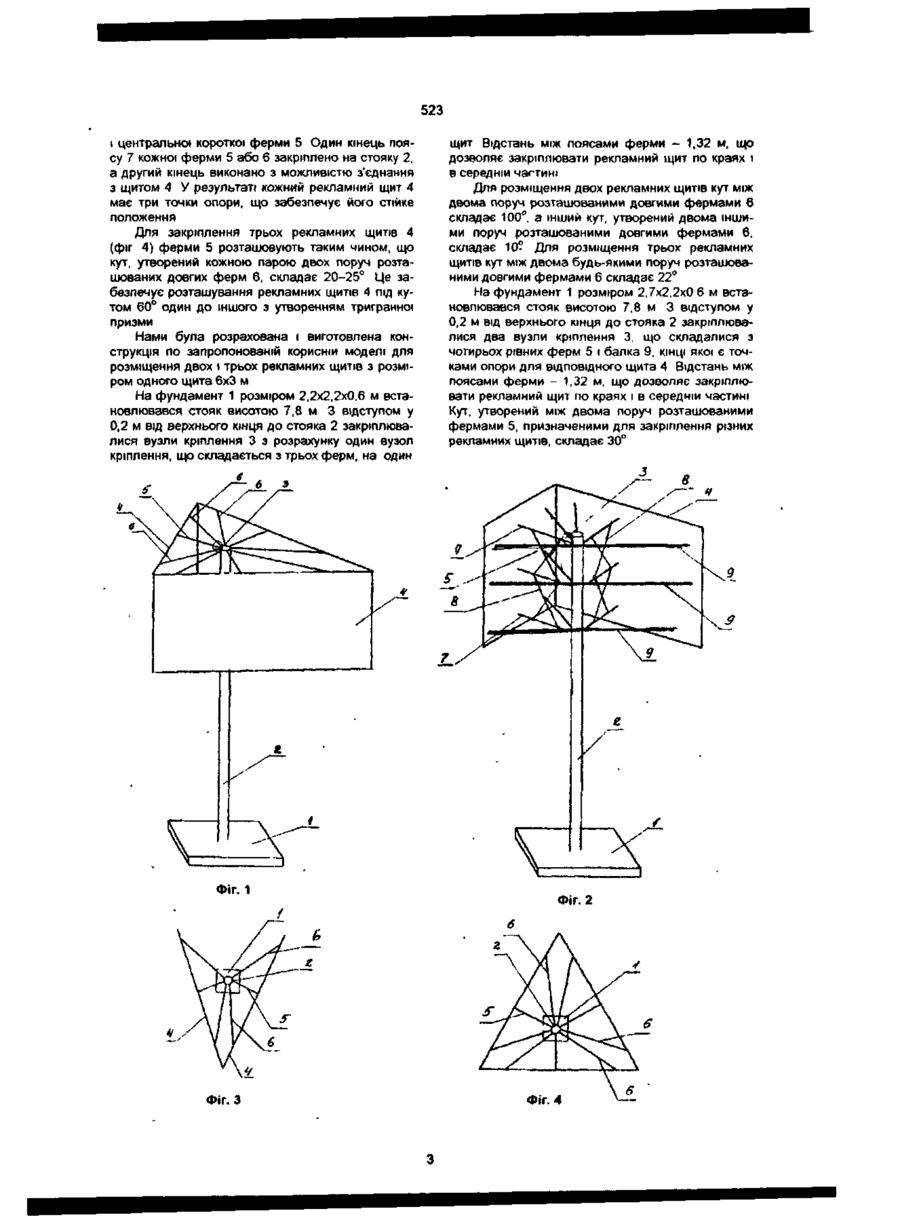

1 Пристрій для розміщення зовнішньої реклами, що включає фундамент, стояк, вузли кріплення рекламних щитів, який відрізняється тим, що кожний вузол кріплення рекламного щита виконаний із трьох форм, кожна з яких складається з трьох поясів, з'єднаних розкосами, при цьому один кінець кожного поясу ферми закріплений на стояку, а протилежний його кінець виконаний з можливістю з'єднання з рекламним щитом 2 Пристрій за п 1, який відрізняється тим, що містить два вузли кріплення, кожний із яких виконаний з двох довгих бічних і короткої центральної ферм 3 Пристрій за п 2, який відрізняється тим, що один із кутів, утворений двома поруч розташованими довгими фермами, складає 90-100°, а інший кут, утворений двома іншими поруч розташованими довгими фермами, складає 10-15° 4 Пристрій за п 1, який відрізняється тим, що містить три вузли кріплення, кожний із яких виконано з двох довгих бічних і короткої центральної ферм 5 Пристрій за п 4, який відрізняється тим, що кут, утворений між двома будь-якими поруч розташованими довгими фермами, складе 20-25° 6 Пристрій для розміщення зовнішньої реклами, що включає фундамент, стояк і вузли кріплення рекламних щитів, який відрізняється тим, що кожний вузол кріплення рекламного щита виконано з трьох сполучних балок, розміщених у одній площині, та двох ферм, кожна з яких складається з трьох поясів, з'єднаних розкосами, при цьому один кінець кожного поясу ферми закріплено на стояку, і протилежний його кінець виконано з можливістю з'єднання з рекламним щитом, а сполучні балки в середній частині закріплені на стояку, а КІНЦІ їх виконано з можливістю закріплення на них ВІДПОВІДНОГО рекламного щита 7 Пристрій за п 6, який відрізняється тим, що містить чотири рівні ферми для закріплення двох рекламних щитів 8 Пристрій за п 6 або 7, який відрізняється тим, що кут, утворений між двома поруч розташованими фермами, призначеними для закріплення різних рекламних щитів, складає ЗСМ5° СО Корисна модель відноситься до рекламних засобів, зокрема до пристроїв для розміщення зовнішньої реклами, і може бути використана в рекламній та виставочній справі Зовнішня реклама є ефективним засобом для реклами споживчих товарів, тому що розраховано на сприйняття широкими слоями населення Оскільки найбільш ВІДПОВІДНИМИ місцями для розміщення зовнішньої реклами є центральні площі, перехрестя доріг і вулиць, велике значення мають оформлення і сама конструкція пристрою для розміщення зовнішньої реклами На перехрестях доріг і вулиць, на площах перевага віддається пристроям, що дозволяють розмістити декілька рекламних щитів під кутом один до другого з можливістю огляду реклами з різних напрямків Найбільш близьким до запропонованого є пристрій для розміщення зовнішньої реклами, що включає фундамент, стояк і вузли кріплення рекламних щитів, виконаних у вигляді двох рам, закріплених на СТІЙЦІ І розміщених під кутом одна до іншої ("Рекламные технологии-98" Первая московская выставка-семинар по продвижению современных рекламных технологий и оборудования // Рекламный проспект) Недоліками даного пристрою є складна і громіздка конструкція вузла кріплення рекламного щита, що обтяжує всю конструкцію Задачею корисної моделі є створення таких пристроїв для розміщення зовнішньої реклами, у котрих шляхом запропонованого виконання вузла кріплення рекламного щита забезпечується поліпшення конструкції за рахунок використання за ю зг 523 пропонованих ферм, а також розширення рекламних засобів Корисна модель дозволяє розмістити два, три і більше рекламних щитів на одному стояку під кутом один до іншого, що підвищує інформативність і естетичність реклами Поставлена задача вирішується запропонованим пристроєм для розміщення зовнішньої реклами, що включає фундамент, стояк і вузли кріплення рекламних щитів, у якому вузол кріплення рекламного щита виконаний із трьох ферм, кожна з яких складається з трьох поясів, з'єднаних розкосами, при цьому один кінець кожного поясу ферми закріплено на стояку, а протилежний його кінець виконано з можливістю з'єднання з рекламним щитом Пристрій може мати два вузли кріплення, кожний з яких виконано з двох довгих бічних і короткої' центральної ферм При цьому один із кутів, утворений двома поруч розташованими довгими фермами, складає 90-100°, а інший кут, утворений двома іншими поруч розташованими довгими фермами, складає 10-15° Такий пристрій розрахований для закріплення двох рекламних щитів під кутом 30-50° один до іншого Пристрій може мати три вузли кріплення, кожний із яких виконано із двох довгих бічних і короткої центральної ферм При цьому кут, утворений кожною парою двох поруч розташованих довгих ферм, складає 20-25° Такий пристрій розрахований для закріплення трьох рекламних щитів, розташованих під кутом 60° один до іншого з утворенням тригранної призми Іншим варіантом корисної моделі є пристрій для розміщення зовнішньо) реклами, що включає фундамент, стояк і вузли кріплення рекламних щитів, в якому кожний вузол кріплення рекламного щита виконано з трьох сполучних балок, розміщених у одній площині, та двох ферм, кожна з який складається з трьох поясів, з'єднаних розкосами, при цьому один кінець кожного поясу ферми закріплено на стояку, протилежний його кінець виконано з можливістю з'єднання з рекламним щитом, а сполучні балки в середній частині закріплені на стояку, а КІНЦІ їх виконано з можливістю закріплення на них ВІДПОВІДНОГО рекламного щита Такий пристрій може містити чотири рівні ферми для закріплення двох рекламних щитів При цьому кут, утворений між двома поруч розташованими фермами, призначеними для закріплення різних рекламних щитів, складає 30-45° При виконанні вузла кріплення у вигляді трьох ферм, що мають пояси, з'єднані розкосами, або при виконанні вузла у виді двох аналогічних ферм і однієї балки досягається оптимальна полегшена конструкція пристрою, що дозволяє надійно розмістити декілька рекламних щитів На фіг 1 зображено пристрій для розміщення зовнішньої реклами, вузол кріплення якого включає три ферми, загальний вигляд, на фіг 2 - пристрій для розміщення зовнішньої реклами, вузол кріплення якого включає дві ферми і сполучні балки, загальний вигляд на фіг 3 - пристрій для розміщення зовнішньої реклами з двома вузламг кріплення, вузол кріплення якого включає три ферми, вид зверху на фн 4 - пристрій для рочмі щення зовнішньої реклами з трьома вузлами кріплення, вузол кріплення якого включає три ферми, вид зверху, на фіг 5 - пристрій для розміщення зовнішньої реклами, вузл кріплення якого включає дві ферми і балки, вид зверху, на фіг 6 пристрій для розміщення зовнішньої реклами по фіг 3, розріз На фіг 1 показано пристрій для розміщення зовнішньої реклами, що включає фундамент 1, стояк 2, вузол кріплення 3, призначений для закріплення рекламного щита 4 Кожний вузол кріплення 3 складається з центральної короткої ферми 5 і двох довгих ферм 6 Кожна ферма 5 і б складається з трьох поясів 7 (фіг 6), з'єднаних розкосами 8 Кут, утворений площинами ферм, визначається КІЛЬКІСТЮ рекламних щитів, що необхідно розмістити на стояку На фіг 2 подано пристрій для розміщення зовнішньої реклами, що включає фундамент 1, стояк 2, вузол кріплення 3, призначений для закріплення рекламного щита 4 Кожний вузол кріплення 3 складається з двох ферм 5 і сполучних балок 9 Ферма 5 складається з трьох поясів 7, з'єднаних розкосами 8 Пристрій використовується таким чином Для розміщення двох рекламних щитів 4 придатні обидва варіанти пристрою для зовнішньої реклами (фіг 3, 2 і 5) По першому варіанту виконання (фіг 3) передбачено два вузли кріплення 3, кожний з яких складається з двох довгих 6 і центральної короткої ферми 5 Один кінець поясу 7 кожної ферми 5 закріплено на стояку 2, а другий кінець виконано з можливістю з'єднання з щитом 4 Таким чином, кожний рекламний щит має три точки опори, що забезпечує його стійке положення При цьому один із кутів, утворений двома поруч розташованими довгими фермами 6, призначеними для закріплення різних рекламних щитів 4, складає 90—100°, а інший кут, утворений двома іншими поруч розташованими довгими фермами 6, складає 10-15° Такий пристрій розраховано для закріплення двох рекламних щитів 4 під кутом 3050° один до одного Для розміщення двох рекламних щитів 4 можливий також поданий на фіг 2 і 5 варіант пристрою для розміщення зовнішньої реклами, в якому вузол кріплення 3 включає дві ферми 5 і три сполучні балки 9 Один кінець кожного поясу 7 ферми 5 закріплено на стояку, а другий кінець виконано з можливістю закріплення на ньому рекламного щита 4 На СТІЙЦІ закріплено чотири рівні ферми, при цьому кут, утворений між двома поруч розташованими фермами, призначеними для закріплення різних рекламних щитів, складає 3045° Третьою опорою для рекламного щита служать сполучні балки, що розташовані у одній площині Середня частина кожної балки закріплена на стояку, а КІНЦІ кожної балки виконані з можливістю закріплення на них відповідного рекламного щита Для розміщення трьох і більше рекламних щитів призначений пристрій, що містить вузол кріплення з трьох ферм, поданий на фіг 1 Кожний рекламний щит 4 закріплюється за допомогою вузла кріплення 3, що складається з двох довгих 6 523 і центральної коротко» ферми 5 Один кінець поясу 7 кожної ферми 5 або б закріплено на стояку 2, а другий кінець виконано з можливістю з'єднання з щитом 4 У результаті кожний рекламний щит 4 має три точки опори, що забезпечує його стійке положення Для закріплення трьох рекламних щитів 4 (фіг 4) ферми 5 розташовують таким чином, що кут, утворений кожною парою двох поруч розташованих довгих ферм 6, складає 20-25° Це забезпечує розташування рекламних щитів 4 під кутом 60° один до іншого з утворенням тригранно» призми Нами була розрахована і виготовлена конструкція по запропонованій корисній моделі для розміщення двох і трьох рекламних щитів з розміром одного щита 6x3 м На фундамент 1 розміром 2,2x2,2x0,6 м встановлювався стояк висотою 7,8 м 3 відступом у 0,2 м від верхнього кінця до стояка 2 закріплювалися вузли кріплення 3 з розрахунку один вузол кріплення, що складається з трьох ферм, на один Фіг. 1 Фіг. З щит Відстань між поясами ферми - 1,32 м, що дозволяє закріплювати рекламний щит по краях і в середній частині Для розміщення двох рекламних щитів кут між двома поруч розташованими довгими фермами 6 складає 100°, а інший кут, утворений двома іншими поруч розташованими довгими фермами 6, складає 10- Для розміщення трьох рекламних щитів кут між двома будь-якими поруч розташованими довгими фермами 6 складає 22° На фундамент 1 розміром 2,7x2,2x0 6 м встановлювався стояк висотою 7,8 м 3 відступом у 0,2 м від верхнього кінця до стояка 2 закріплювалися два вузли кріплення 3, що складалися з чотирьох рівних ферм 5 і балка 9, КІНЦІ якої є точками опори для ВІДПОВІДНОГО щита 4 Відстань між поясами ферми - 1,32 м, що дозволяє закріплювати рекламний щит по краях і в середній частині Кут, утворений між двома поруч розташованими фермами 5, призначеними для закріплення різних рекламних щитів, складає 30° Фіг. 2 Фіг. 4 Фіг. 6 Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагаріна, 101 (031-22)3-72-89 (031-22)2-57-03
