Пристрій для розміщення великогабаритної зовнішньої реклами на будинку або споруді

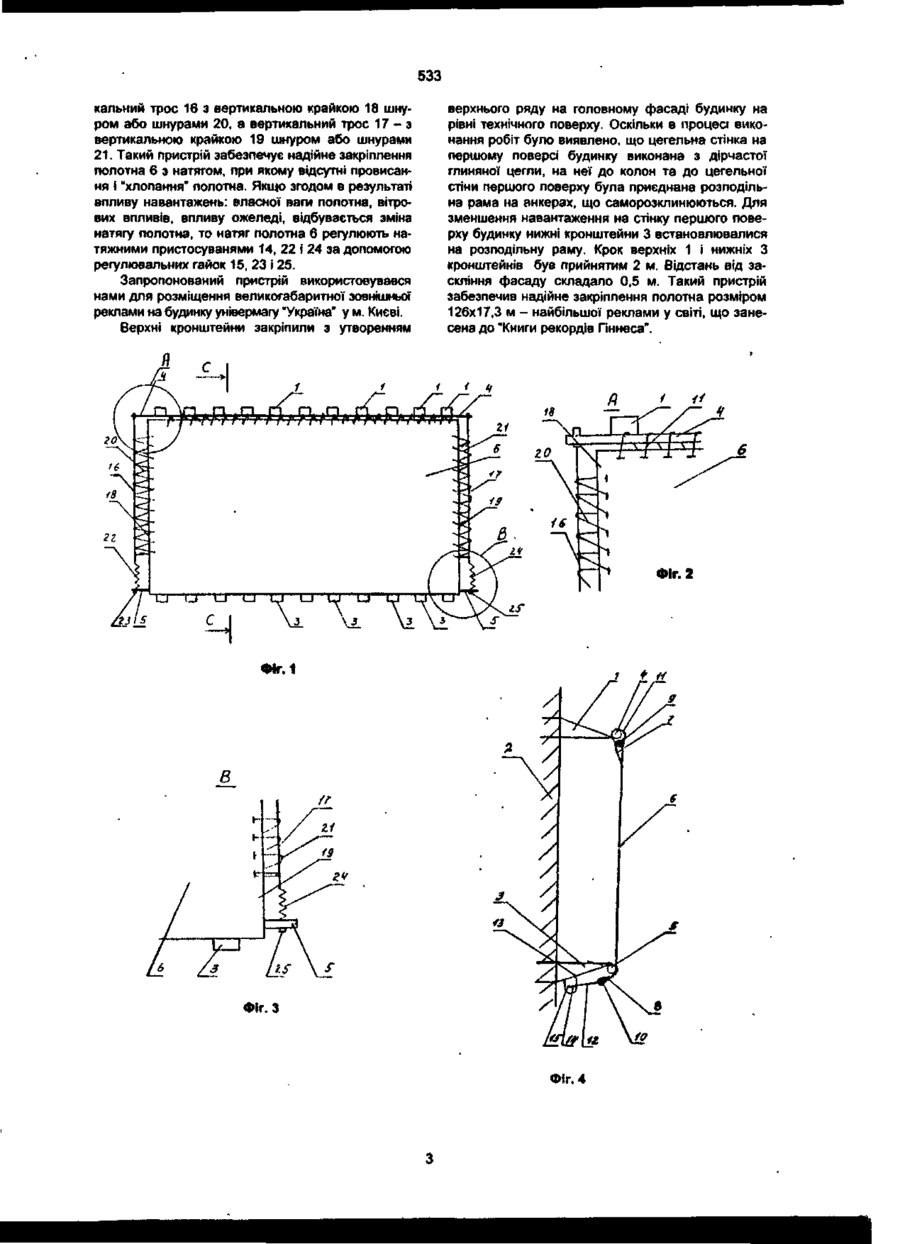

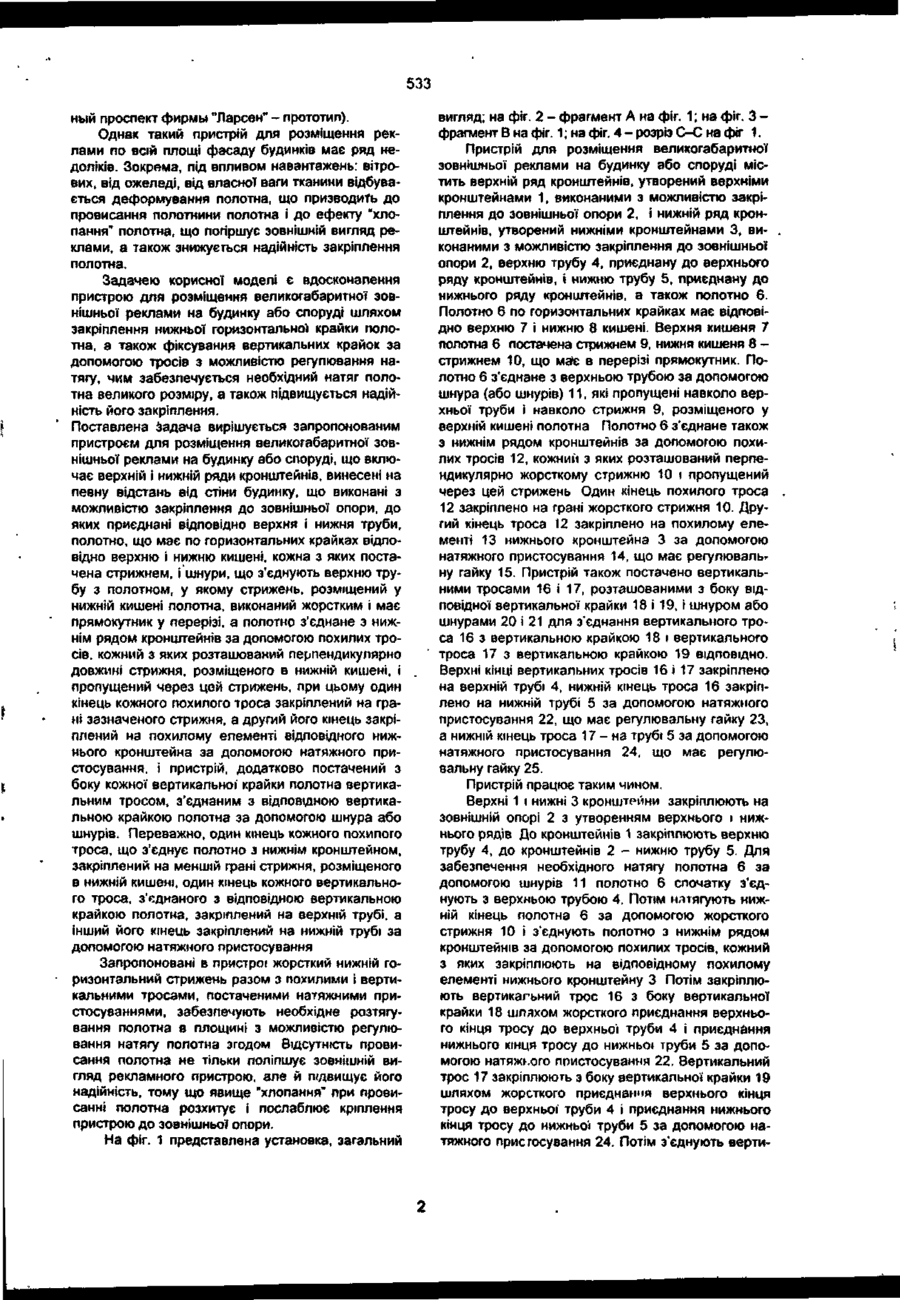

1. Пристрій для розміщення великогабаритної' зовнішньої реклами на будинку або споруді, що включає верхній і нижній ряди кронштейнів, що виконані з можливістю закріплення до зовнішньої опори, до яких приєднані ВІДПОВІДНО верхня і нижня труби, п. чютно, що має по горизонтальних крайках відповідно верхню і нижню кишені, кожна з яких обладнана стрижнем, і шнури, що з'єднують верхню трубу з полотном, який відрізняється тим, що стрижень, розміщений у нижній кишені полотна, виконаний жорстким і має прямокутник у перерізі, а полотно з'єднане з нижнім рядом кронштейнів за допомогою похилих тросів, кожний з яких розташований перпендикулярно довжині стрижня, розміщеного в нижній кишені, і пропущений через цей стрижень, при цьому один кінець кожного похилого троса закріплений на грані зазначеного стрижня, а другий його кінець закріплений на похилому елементі відповідного нижнього кронштейна за допомогою натяжного пристосування, і пристрій, додатково обладнаний з боку кожної вертикальної крайки полотна вертикальним тросом, з'єднаним з відповідною вертикальною крайкою полотна за допомогою шнура або шнурів. 2. Пристрій за п. 1, який відрізняється тим, що один кінець кожного похилого троса, що з'єднує полотно з нижнім кронштейном, закріпленим на меншій грані стрижня, розміщеного в нижній кишені. З Пристрій за п. 1 або 2, який відрізняється тим, що один кінець кожного вертикального троса, з'єднаного з відповідною вертикальною крайкою полотна, закріплений на верхній трубі, а інший його кінець закріплений на нижній трубі за допомогою натяжного пристосування. Корисна модель відноситься до рекламних засобів, зокрема до пристроїв для розміщення великогабаритної зовнішньої реклами на будинку або споруді і може бути використана в рекламній і виставочній справі. Для розміщення зовнішньої реклами як onopv. часто використовують існуючі будинки або споруди. При розміщенні реклами на будинку або споруді велике значення має пристрій для розміщення реклами, до якого пред'являється цілий ряд вимог, зокрема надійність закріплення, поєднання рекламно» установки з існуючою архітектурою і природою. Відомий пристрій для розміщення великогабаритно» зовнішньої реклами на будинку або споруді, що включає контур із труб, виконаний з можливістю закріплення до зовнішньої опори, на якому за допомогою шнурів закріплено полотно (Архітекту- • рний вісник, 1998, № 2, с 5). Однак такий пристрій може бути використаний для розміщення відносно невеликих розмірів по лотна, наприклад, для пристрою з розміром полотна 10x20 м, що дозволяє зробити необхідний натяг полотна без додаткових приладів. Крім того, такий пристрій призначений для розміщення на "глухих" фасадах будинків безпосередньо на СТІНІ будинку. Найбільш близьким до запропонованої корисної моделі є пристрій для розміщення великогабаритної зовнішньої реклами на будинку або споруді, що включає верхні і нижні ряди кронштейнів, виконані з можливістю закріплення до зовнішньої опори, до яких приєднані відповідно верхня і нижня труби для закріплення полотна, що має по горизонтальних крайках ВІДПОВІДНО верхні \ нижні кишені, кожна з яких постачена стрижнем, і шнури, що з'єднують верхню трубу зі стрижнем, розміщеним у верхній кишені полотна, і нижню трубу зі стрижнем, розміщеним в нижній кишені полотна ("Рекламные технологии-98". Первая московская выставка-семинар по продвижению современных рекламных технологий и оборудования // Реклам СО со ю < 533 ный проспект фирмы "Ларсен" - прототип). Однак такий пристрій для розміщення реклами по всій площі фасаду будинків має ряд недоліків. Зокрема, під впливом навантажень: вітрових, від ожеледі, від власної ваги тканини відбувається деформування полотна, що призводить до провисання полотнини полотна і до ефекту "хлопання" полотна, що погіршує зовнішній вигляд реклами, а також знижується надійність закріплення полотна. Задачею корисної моделі є вдосконалення пристрою для розміщення великогабаритної зовнішньої реклами на будинку або споруді шляхом закріплення нижньої горизонтальної крайки полотна, а також фіксування вертикальних крайок за допомогою тросів з можливістю регулювання натягу, чим забезпечується необхідний натяг полотна великого розміру, а також підвищується надійність його закріплення. Поставлена задача вирішується запропонованим пристроєм для розміщення великогабаритної зовнішньої реклами на будинку або споруді, що включає верхній і нижній ряди кронштейнів, винесені на певну відстань від стіни будинку, що виконані з можливістю закріплення до зовнішньої опори, до яких приєднані відповідно верхня і нижня труби, полотно, що має по горизонтальних крайках відповідно верхню і нижню кишені, кожна з яких постачена стрижнем, і шнури, що з'єднують верхню трубу з полотном, у якому стрижень, розміщений у нижній кишені полотна, виконаний жорстким і має прямокутник у перерізі, а полотно з'єднане з нижнім рядом кронштейнів за допомогою похилих тросів, кожний з яких розташований перпендикулярно довжині стрижня, розміщеного в нижній кишені, і пропущений через цей стрижень, при цьому один кінець кожного похилого троса закріплений на грані зазначеного стрижня, а другий його кінець закріплений на похилому елементі відповідного нижнього кронштейна за допомогою натяжного пристосування, і пристрій, додатково постачений з боку кожної вертикальної крайки полотна вертикальним тросом, з'єднаним з відповідною вертикальною крайкою полотна за допомогою шнура або шнурів. Переважно, один кінець кожного похилого троса, що з'єднує полотно з нижнім кронштейном, закріплений на меншій грані стрижня, розміщеного в нижній кишені, один кінець кожного вертикального троса, з'єднаного з відповідною вертикальною крайкою полотна, закріплений на верхній трубі, а інший його кінець закріплений на нижній трубі за допомогою натяжного пристосування Запропоновані в пристрої жорсткий нижній горизонтальний стрижень разом з похилими і вертикальними тросами, постаченими натяжними пристосуваннями, забезпечують необхідне розтягування полотна в площині з можливістю регулювання натягу полотна згодом Відсутність провисання полотна не тільки поліпшує зовнішній вигляд рекламного пристрою, але й шдвищує його надійність, тому що явище "хлопання" при провисанні полотна розхитує і послаблює кріплення пристрою до зовнішньої опори. На фіг. 1 представлена установка, загальний вигляд; на фіг. 2 - фрагмент А на фіг. 1; на фіг. З фрагмент В на фіг. 1; на фіг. 4 - розріз С-С на фіг 1. Пристрій для розміщення великогабаритної зовнішньої реклами на будинку або споруді містить верхній ряд кронштейнів, утворений верхніми кронштейнами 1, виконаними з можливістю закріплення до зовнішньої опори 2, і нижній ряд кронштейнів, утворений нижніми кронштейнами 3, виконаними з можливістю закріплення до зовнішньої опори 2, верхню трубу 4, приєднану до верхнього ряду кронштейнів, і нижню трубу 5, приєднану до нижнього ряду кронштейнів, а також полотно 6. Полотно 6 по горизонтальних крайках має відповідно верхню 7 і нижню 8 кишені. Верхня кишеня 7 полотна 6 постачена стрижнем 9, нижня кишеня 8 стрижнем 10, що має в перерізі прямокутник. Полотно 6 з'єднане з верхньою трубою за допомогою шнура (або шнурів) 11, які пропущені навколо верхньої труби і навколо стрижня 9, розміщеного у верхній кишені полотна Полотно 6 з'єднане також з нижнім рядом кронштейнів за допомогою похилих тросів 12, кожний з яких розташований перпендикулярно жорсткому стрижню 10 і пропущений через цей стрижень Один кінець похилого троса 12 закріплено на грані жорсткого стрижня 10. Другий кінець троса 12 закріплено на похилому елементі 13 нижнього кронштейна 3 за допомогою натяжного пристосування 14, що має регулювальну гайку 15. Пристрій також постачено вертикальними тросами 16 і 17, розташованими з боку відповідної вертикальної крайки 18 і 19, і шнуром або шнурами 20 і 21 для з'єднання вертикального троса 16 з вертикальною крайкою 18 і вертикального ' троса 17 з вертикальною крайкою 19 ВІДПОВІДНО. Верхні кінці вертикальних тросів 16 і 17 закріплено на верхній трубі 4, нижній кінець троса 16 закріплено на нижній трубі 5 за допомогою натяжного пристосування 22, що має регулювальну гайку 23, а нижній кінець троса 17 - на трубі 5 за допомогою натяжного пристосування 24, що має регулювальну гайку 25. Пристрій працює таким чином. Верхні 1 і нижні 3 кронштейни закріплюють на зовнішній опорі 2 з утворенням верхнього і нижнього рядів До кронштейнів 1 закріплюють верхню трубу 4, до кронштейнів 2 - нижню трубу 5. Для забезпечення необхідного натягу полотна 6 за допомогою шнурів 11 полотно 6 спочатку з'єднують з верхньою трубою 4. Потім натягують нижній кінець полотна 6 за допомогою жорсткого стрижня 10 і з'єднують полотно з нижнім рядом кронштейнів за допомогою похилих тросів, кожний з яких закріплюють на відповідному похилому елементі нижнього кронштейну 3 Потім закріплюють вертикальний трос 16 з боку вертикальної крайки 18 шляхом жорсткого приєднання верхнього кінця тросу до верхньої труби 4 і приєднання нижнього кінця тросу до нижньої труби 5 за допомогою натяжкого пристосування 22. Вертикальний трос 17 закріплюють з боку вертикальної крайки 19 шляхом жорсткого приєднання верхнього кінця тросу до верхньої труби 4 і приєднання нижнього кінця тросу до нижньої труби 5 за допомогою натяжного пристосування 24. Потім з'єднують верти 533 кальний трос 16 з вертикальною крайкою 18 шнуром або шнурами 20. а вертикальний трос 17 — з вертикальною крайкою 19 шнуром або шнурами 21. Такий пристрій забезпечує надійне закріплення полотна 6 з натягом, при якому відсутні провисання і "хлопання" полотна. Якщо згодом в результаті впливу навантажень: власної ваги полотна, вітрових впливів, впливу ожеледі, відбувається зміна натягу полотна, то натяг полотна 6 регулюють натяжними пристосуванями 14, 22 і 24 за допомогою регулювальних гайок 15, 23 і 25. Запропонований пристрій використовувався нами для розміщення великогабаритної зовнішньої реклами на будинку універмагу "Україна" у м. Києві. Верхні кронштейни закріпили з утворенням верхнього ряду на головному фасаді будинку на рівні технічного поверху. Оскільки в процесі виконання робіт було виявлено, що цегельна стінка на першому поверсі будинку виконана з дірчастої глиняної цегли, на неї до колон та до цегельної стіни першого поверху була приєднана розподільна рама на анкерах, що саморозклинюються. Для зменшення навантаження на стінку першого поверху будинку нижні кронштейни 3 встановлювалися на розподільну раму. Крок верхніх 1 і нижніх З кронштейнів був прийнятим 2 м. Відстань від заскління фасаду складало 0,5 м. Такий пристрій забезпечив надійне закріплення полотна розміром 126x17,3 м - найбільшої реклами у світі, що занесена до "Книги рекордів Гіннеса". Фіг. 2 Фіг. 4 В Фіг. З Фіг. 4 533 Тираж 50 екэ. Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул. Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03
