Малошумовий підсилювач

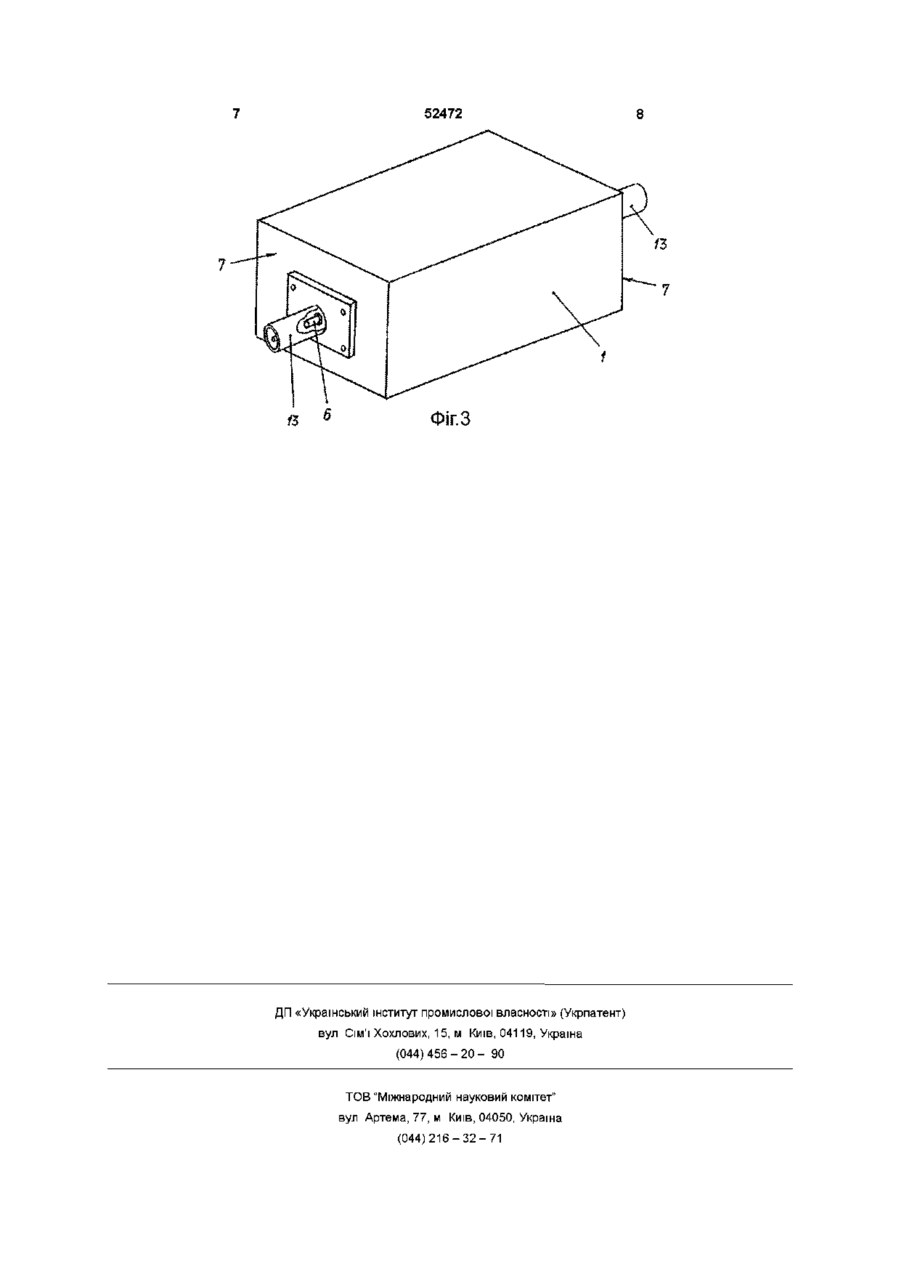

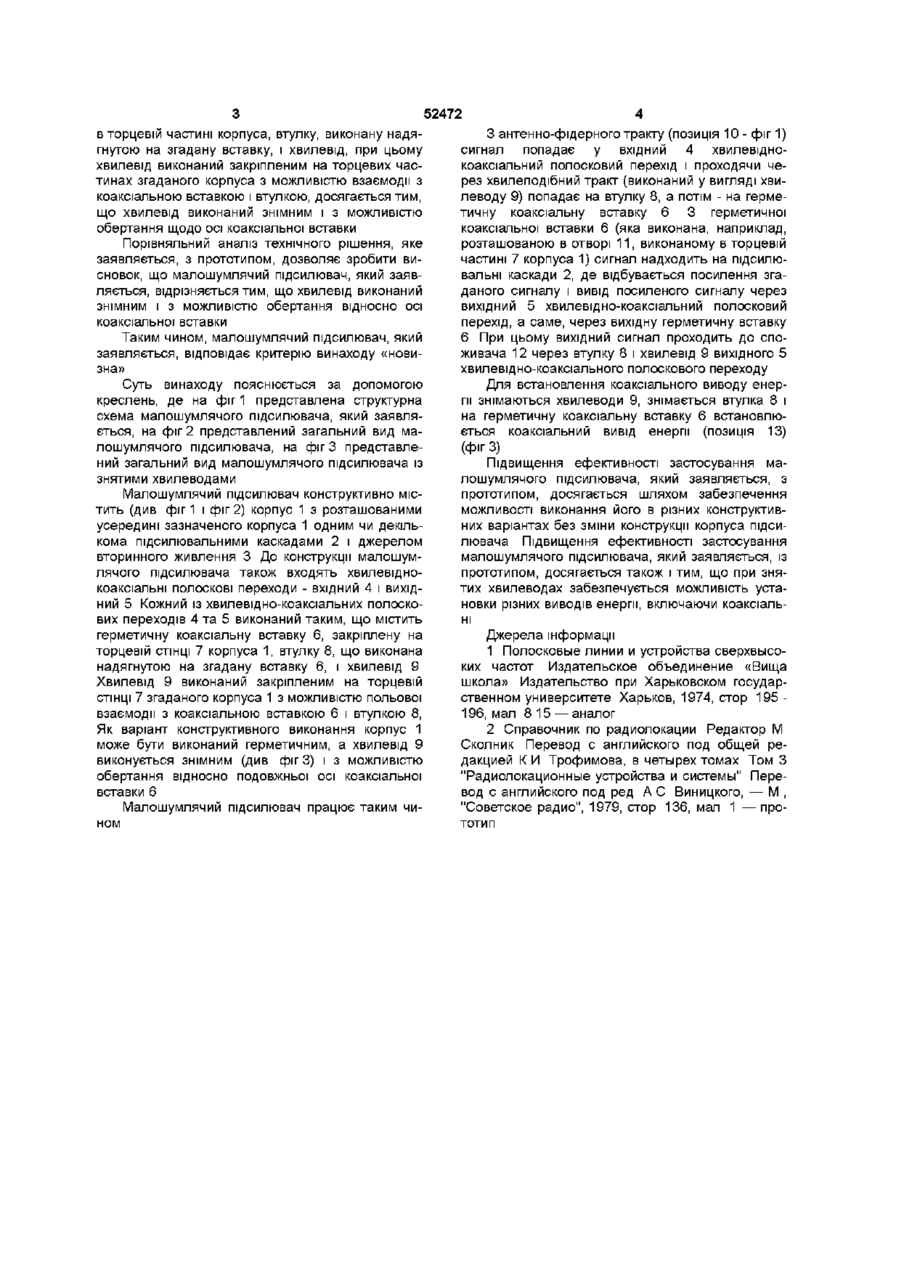

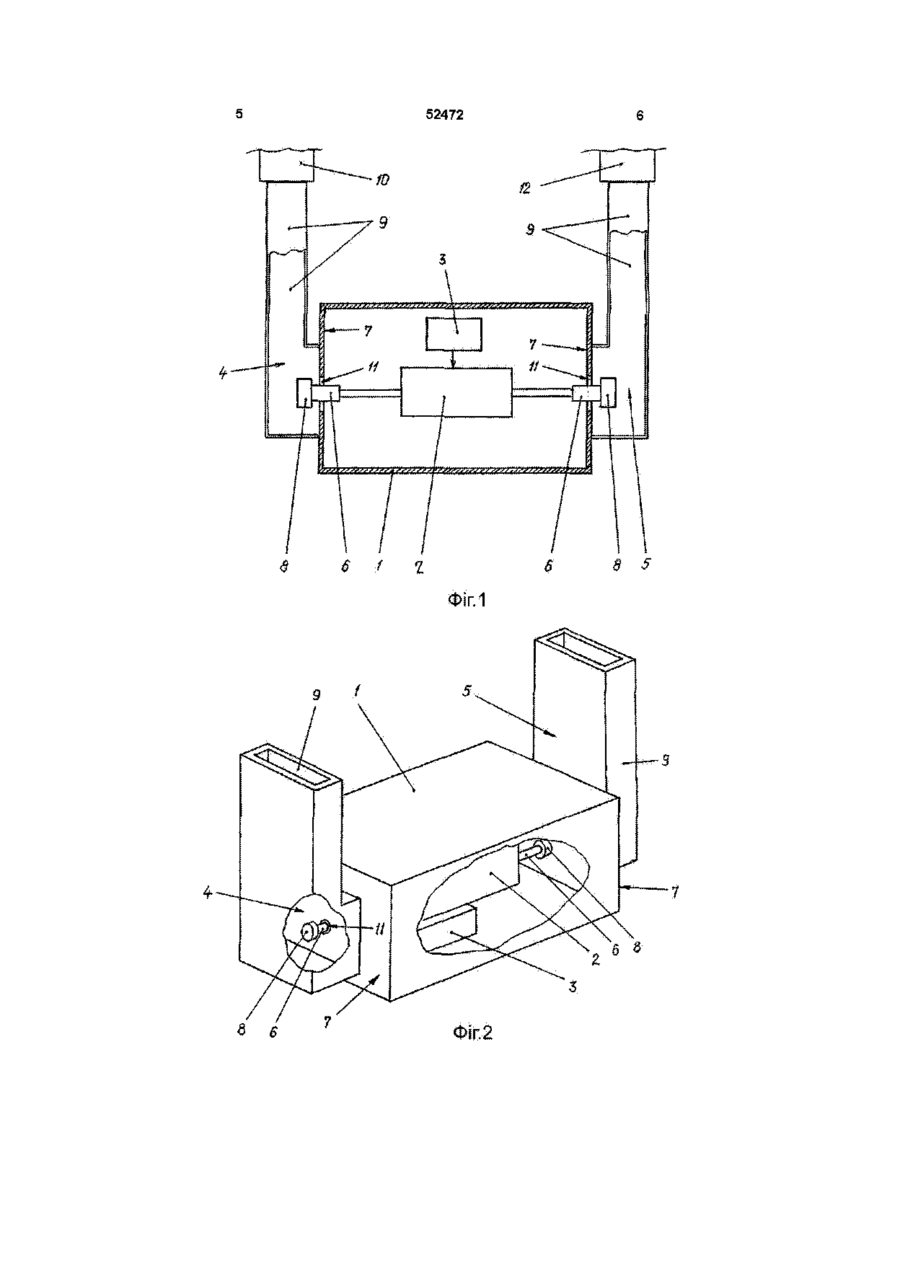

Малошумовий підсилювач, який містить кор пус з розташованими усередині корпусу одним чи декількома підсилювальними каскадами і джерелом вторинного живлення і хвилевідно-коаксіальні смужкові переходи, кожний з яких містить герметичну коаксіальну вставку, встановлену в торцевій частині корпусу, надягнуту на вставку втулку і хвилевід, при цьому хвилевід закріплений на торцевих частинах корпусу з можливістю польової взаємодії з коаксіальною вставкою і втулкою, який відрізняється тим, що хвилевід виконаний знімним і з можливістю обертання відносно осі коаксіальної вставки Винахід відноситься до галузі радіолокації, зокрема, до підсилювачів слабких сигналів надвисоких частот, а саме, до малошумлячих підсилювачів Відомий малошумлячий підсилювач, який містить корпус з розташованими усередині зазначеного корпуса одним чи декількома підсилювальними каскадами і джерелом вторинного живлення, і хвилевідно-коаксіальні полозкові переходи, при цьому хвилевідно-коаксіальний полосковий перехід виконаний таким, що містить герметичну коаксіальну вставку, втулку і хвилевід, а згаданий хвилевід виконаний закріпленим на торцевих частинах згаданого корпуса [1] Недоліками відомого малошумлячого підсилювача є те, що при його застосуванні необхідно на штатні виводи енергії підсилювача встановлювати перехідні пристрої для стикування з конкретним хвилеводним трактом До недоліків також відноситься і те, що в експлуатації неможливо забезпечити установку стандартних коаксіальних з'єднань для виводу енергії, тому що герметична коаксіальна вставка закрита хвилеводом Найбільш близьким технічним рішенням, яке обрано за прототип, є малошумлячий підсилювач, який містить корпус з розташованими усередині зазначеного корпуса одним чи декількома підсилювальними каскадами і джерелом вторинного живлення, і хвилевідно-коаксіальні полоскові переходи, кожний з яких виконаний таким, що міс тить герметичну коаксіальну вставку, встановлену в торцевій частині корпуса, втулку, виконану надягнутою на згадану вставку, і хвилевід, при цьому хвилевід виконаний закріпленим на торцевих частинах згаданого корпуса з можливістю взаємодії з коаксіальною вставкою і втулкою [2] Недоліками відомого малошумлячого підсилювача, який обраний за прототип, є те, що при його застосуванні необхідно на штатні виводи енергії підсилювача встановлювати перехідні пристрої для стикування з конкретним хвилеводним трактом До недоліків також відноситься і те, що в експлуатації, без зміни конструкції самого підсилювача, неможливо забезпечити установку стандартних коаксіальних з'єднань для виводу енергії, тому що герметична коаксіальна вставка закрита хвилеводом В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити безпосередній вивід енергії без установки додаткових проміжних елементів і можливість установлювати на герметичну коаксіальну вставку підсилювача коаксіальне з'єднання Суть винаходу в малошумлячому підсилювачі, який містить корпус з розташованими усередині зазначеного корпуса одним чи декількома підсилювальними каскадами і джерелом вторинного живлення, і хвилевідно-коаксіальні полоскові переходи, кожний з який виконаний таким, що містить герметичну коаксіальну вставку, встановлену ю 52472 в торцевій частині корпуса, втулку, виконану надягнутою на згадану вставку, і хвилевід, при цьому хвилевід виконаний закріпленим на торцевих частинах згаданого корпуса з можливістю взаємодії з коаксіальною вставкою і втулкою, досягається тим, що хвилевід виконаний знімним і з можливістю обертання щодо осі коаксіальної вставки Порівняльний аналіз технічного рішення, яке заявляється, з прототипом, дозволяє зробити висновок, що малошумлячий підсилювач, який заявляється, відрізняється тим, що хвилевід виконаний знімним і з можливістю обертання відносно осі коаксіальної вставки Таким чином, малошумлячий підсилювач, який заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою креслень, де на фіг 1 представлена структурна схема малошумлячого підсилювача, який заявляється, на фіг 2 представлений загальний вид малошумлячого підсилювача, на фіг 3 представлений загальний вид малошумлячого підсилювача із знятими хвилеводами Малошумлячий підсилювач конструктивно містить (див фіг 1 і фіг 2) корпус 1 з розташованими усередині зазначеного корпуса 1 одним чи декількома підсилювальними каскадами 2 і джерелом вторинного живлення 3 До конструкції малошумлячого підсилювача також входять хвилевіднокоаксіальні полоскові переходи - вхідний 4 і вихідний 5 Кожний із хвилевідно-коаксіальних полоскових переходів 4 та 5 виконаний таким, що містить герметичну коаксіальну вставку 6, закріплену на торцевій СТІНЦІ 7 корпуса 1, втулку 8, що виконана надягнутою на згадану вставку 6, і хвилевід 9 Хвилевід 9 виконаний закріпленим на торцевій СТІНЦІ 7 згаданого корпуса 1 з можливістю польової взаємодії з коаксіальною вставкою 6 і втулкою 8, Як варіант конструктивного виконання корпус 1 може бути виконаний герметичним, а хвилевід 9 виконується знімним (див фігЗ) і з можливістю обертання відносно подовжньої осі коаксіальної вставки 6 ном Малошумлячий підсилювач працює таким чи З антенно-фідерного тракту (позиція 10 - фіг 1) сигнал попадає у вхідний 4 хвилевід нокоаксіальний полосковий перехід і проходячи через хвилеподібний тракт (виконаний у вигляді хвилеводу 9) попадає на втулку 8, а потім - на герметичну коаксіальну вставку 6 3 герметичної коаксіальної вставки 6 (яка виконана, наприклад, розташованою в отворі 11, виконаному в торцевій частині 7 корпуса 1) сигнал надходить на підсилювальні каскади 2, де відбувається посилення згаданого сигналу і вивід посиленого сигналу через вихідний 5 хвилевідно-коаксіальний полосковий перехід, а саме, через вихідну герметичну вставку 6 При цьому вихідний сигнал проходить до споживача 12 через втулку 8 і хвилевід 9 вихідного 5 хвилевідно-коаксіального полоскового переходу Для встановлення коаксіального виводу енергії знімаються хвилеводи 9, знімається втулка 8 і на герметичну коаксіальну вставку 6 встановлюється коаксіальний вивід енергії (позиція 13) (фігЗ) Підвищення ефективності застосування малошумлячого підсилювача, який заявляється, з прототипом, досягається шляхом забезпечення можливості виконання його в різних конструктивних варіантах без зміни конструкції корпуса підсилювача Підвищення ефективності застосування малошумлячого підсилювача, який заявляється, із прототипом, досягається також і тим, що при знятих хвилеводах забезпечується можливість установки різних виводів енергії, включаючи коаксіальні Джерела інформації 1 Полосковые линии и устройства сверхвысоких частот Издательское объединение «Вища школа» Издательство при Харьковском государственном университете Харьков, 1974, стор 195 196, мал 8 15 — аналог 2 Справочник по радиолокации Редактор М Сколник Перевод с английского под общей редакцией К И Трофимова, в четырех томах Том 3 "Радиолокационные устройства и системы" Перевод с английского под ред А С Виницкого, — М , "Советское радио", 1979, стор 136, мал 1 — прототип 52472 а є ФІГ.2 52472 ФІГ.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
