Водогрійний котел

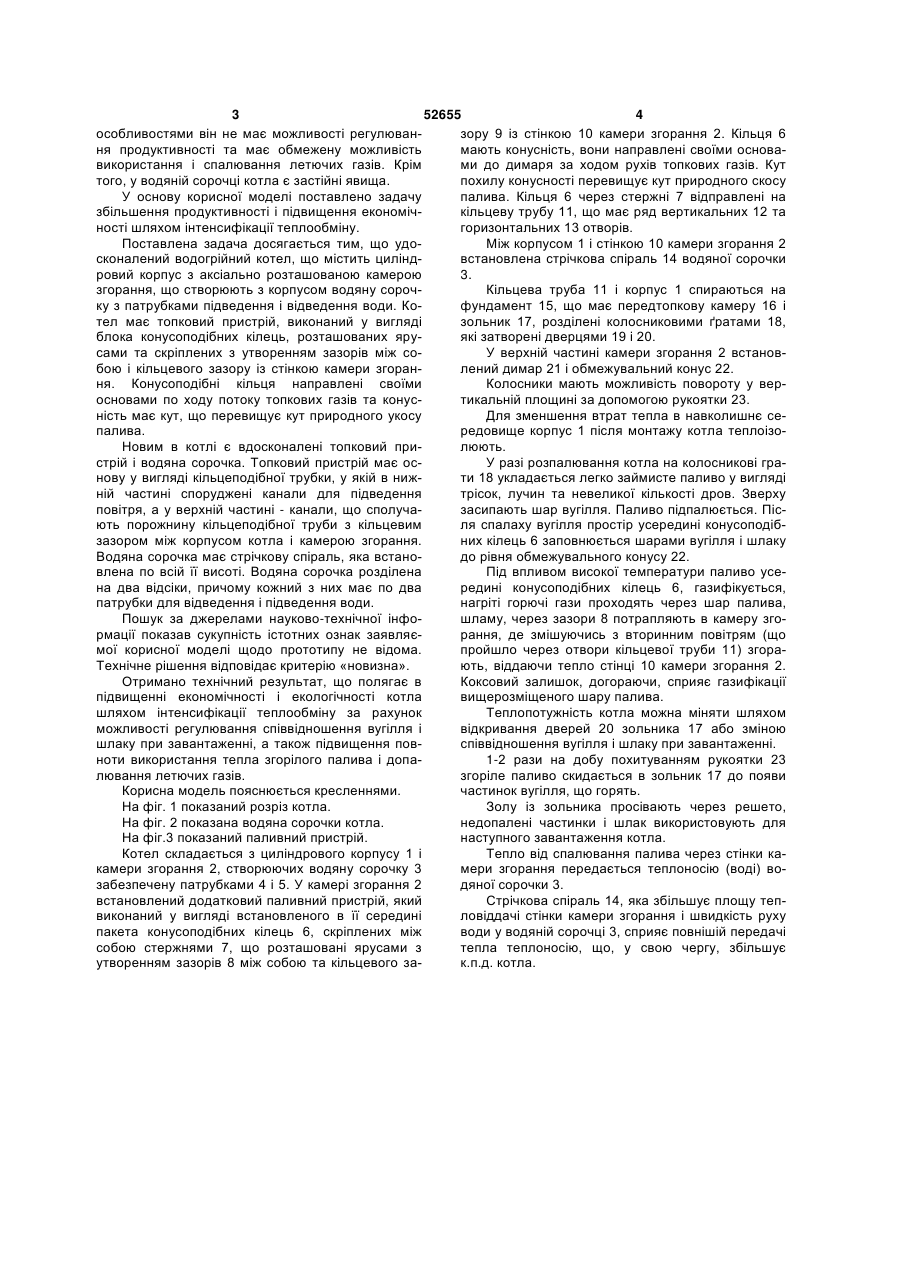

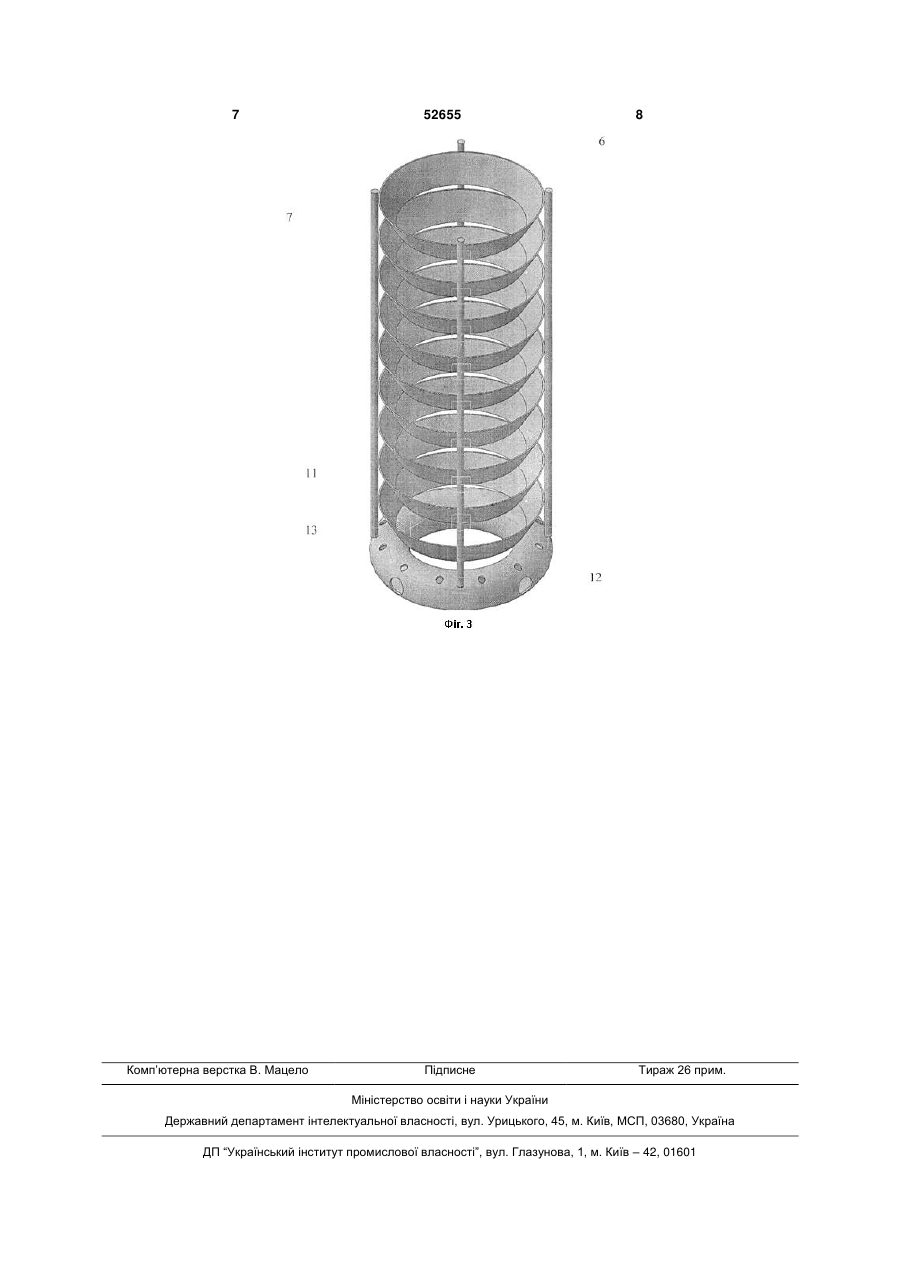

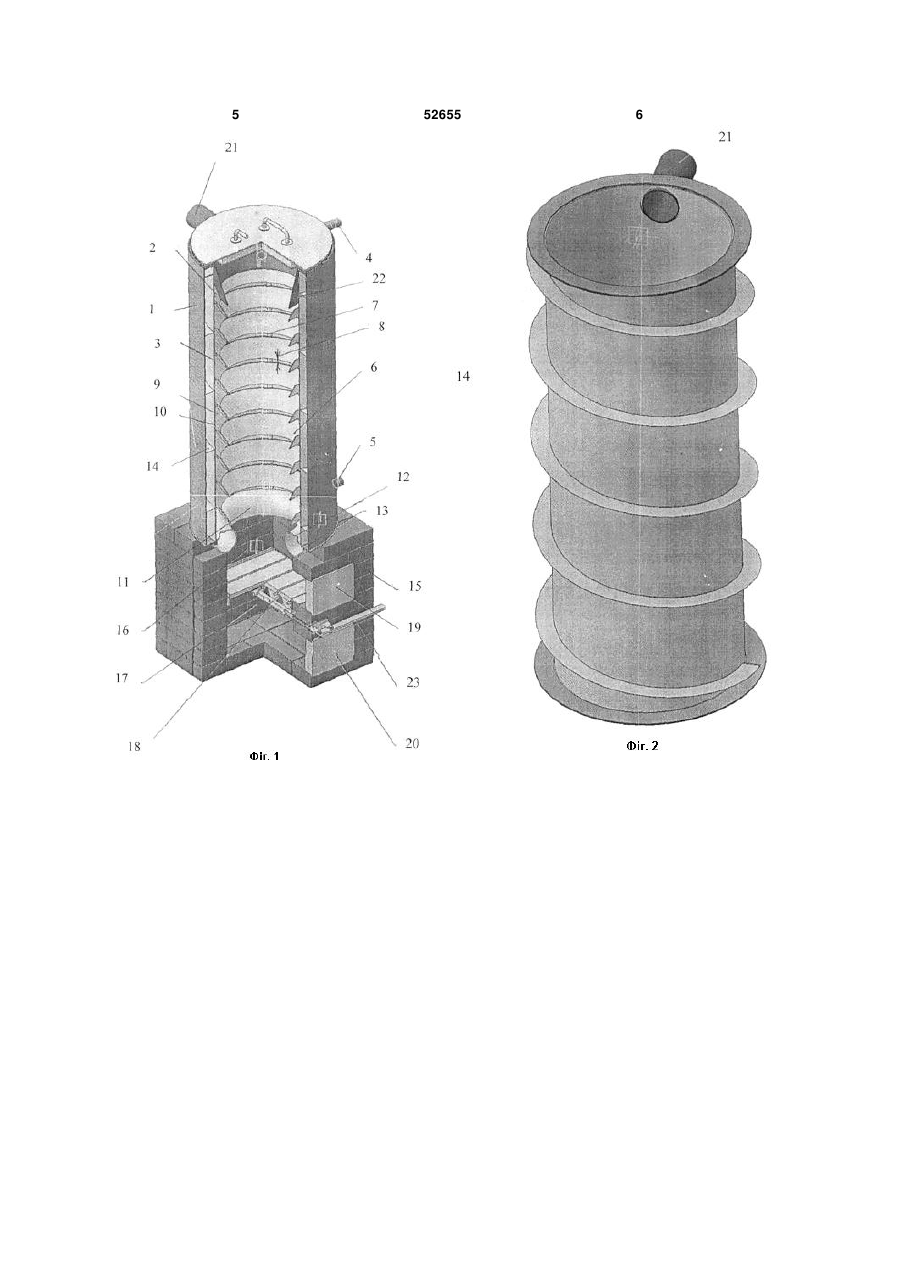

1. Водогрійний котел, що містить циліндровий корпус з аксіально розташованою камерою згорання, утворюючою з корпусом водяну сорочку з патрубками підведення і відведення води, колосник, зольник і димар, усередині камери згорання додатково встановлений паливний пристрій, виконаний у вигляді блока конусоподібних кілець, розташованих ярусами і скріплених між собою стерж 3 52655 4 особливостями він не має можливості регулюванзору 9 із стінкою 10 камери згорання 2. Кільця 6 ня продуктивності та має обмежену можливість мають конусність, вони направлені своїми основавикористання і спалювання летючих газів. Крім ми до димаря за ходом рухів топкових газів. Кут того, у водяній сорочці котла є застійні явища. похилу конусності перевищує кут природного скосу У основу корисної моделі поставлено задачу палива. Кільця 6 через стержні 7 відправлені на збільшення продуктивності і підвищення економічкільцеву трубу 11, що має ряд вертикальних 12 та ності шляхом інтенсифікації теплообміну. горизонтальних 13 отворів. Поставлена задача досягається тим, що удоМіж корпусом 1 і стінкою 10 камери згорання 2 сконалений водогрійний котел, що містить циліндвстановлена стрічкова спіраль 14 водяної сорочки ровий корпус з аксіально розташованою камерою 3. згорання, що створюють з корпусом водяну сорочКільцева труба 11 і корпус 1 спираються на ку з патрубками підведення і відведення води. Кофундамент 15, що має передтопкову камеру 16 і тел має топковий пристрій, виконаний у вигляді зольник 17, розділені колосниковими ґратами 18, блока конусоподібних кілець, розташованих яруякі затворені дверцями 19 і 20. сами та скріплених з утворенням зазорів між соУ верхній частині камери згорання 2 встановбою і кільцевого зазору із стінкою камери згоранлений димар 21 і обмежувальний конус 22. ня. Конусоподібні кільця направлені своїми Колосники мають можливість повороту у веросновами по ходу потоку топкових газів та конустикальній площині за допомогою рукоятки 23. ність має кут, що перевищує кут природного укосу Для зменшення втрат тепла в навколишнє сепалива. редовище корпус 1 після монтажу котла теплоізоНовим в котлі є вдосконалені топковий прилюють. стрій і водяна сорочка. Топковий пристрій має осУ разі розпалювання котла на колосникові гранову у вигляді кільцеподібної трубки, у якій в нижти 18 укладається легко займисте паливо у вигляді ній частині споруджені канали для підведення трісок, лучин та невеликої кількості дров. Зверху повітря, а у верхній частині - канали, що сполучазасипають шар вугілля. Паливо підпалюється. Пісють порожнину кільцеподібної труби з кільцевим ля спалаху вугілля простір усередині конусоподібзазором між корпусом котла і камерою згорання. них кілець 6 заповнюється шарами вугілля і шлаку Водяна сорочка має стрічкову спіраль, яка встанодо рівня обмежувального конусу 22. влена по всій її висоті. Водяна сорочка розділена Під впливом високої температури паливо усена два відсіки, причому кожний з них має по два редині конусоподібних кілець 6, газифікується, патрубки для відведення і підведення води. нагріті горючі гази проходять через шар палива, Пошук за джерелами науково-технічної інфошламу, через зазори 8 потрапляють в камеру згормації показав сукупність істотних ознак заявляєрання, де змішуючись з вторинним повітрям (що мої корисної моделі щодо прототипу не відома. пройшло через отвори кільцевої труби 11) згораТехнічне рішення відповідає критерію «новизна». ють, віддаючи тепло стінці 10 камери згорання 2. Отримано технічний результат, що полягає в Коксовий залишок, догораючи, сприяє газифікації підвищенні економічності і екологічності котла вищерозміщеного шару палива. шляхом інтенсифікації теплообміну за рахунок Теплопотужність котла можна міняти шляхом можливості регулювання співвідношення вугілля і відкривання дверей 20 зольника 17 або зміною шлаку при завантаженні, а також підвищення повспіввідношення вугілля і шлаку при завантаженні. ноти використання тепла згорілого палива і допа1-2 рази на добу похитуванням рукоятки 23 лювання летючих газів. згоріле паливо скидається в зольник 17 до появи Корисна модель пояснюється кресленнями. частинок вугілля, що горять. На фіг. 1 показаний розріз котла. Золу із зольника просівають через решето, На фіг. 2 показана водяна сорочки котла. недопалені частинки і шлак використовують для На фіг.3 показаний паливний пристрій. наступного завантаження котла. Котел складається з циліндрового корпусу 1 і Тепло від спалювання палива через стінки какамери згорання 2, створюючихводяну сорочку 3 мери згорання передається теплоносію (воді) возабезпечену патрубками 4 і 5. У камері згорання 2 дяної сорочки 3. встановлений додатковий паливний пристрій, який Стрічкова спіраль 14, яка збільшує площу тепвиконаний у вигляді встановленого в її середині ловіддачі стінки камери згорання і швидкість руху пакета конусоподібних кілець 6, скріплених між води у водяній сорочці 3, сприяє повнішій передачі собою стержнями 7, що розташовані ярусами з тепла теплоносію, що, у свою чергу, збільшує утворенням зазорів 8 між собою та кільцевого зак.п.д. котла. 5 52655 6 7 Комп’ютерна верстка В. Мацело 52655 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
