Двомодульний водогрійний котел “колві”

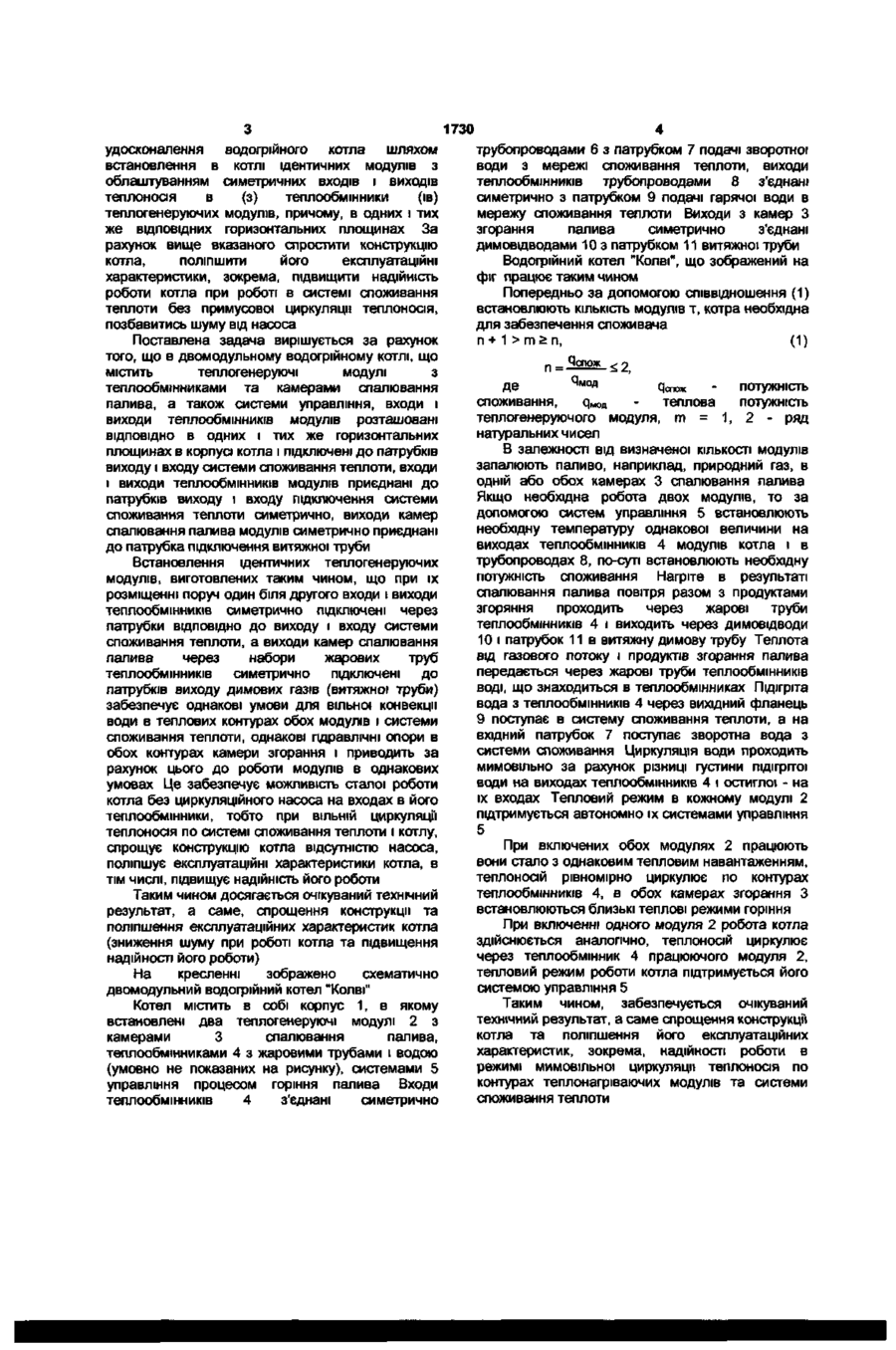

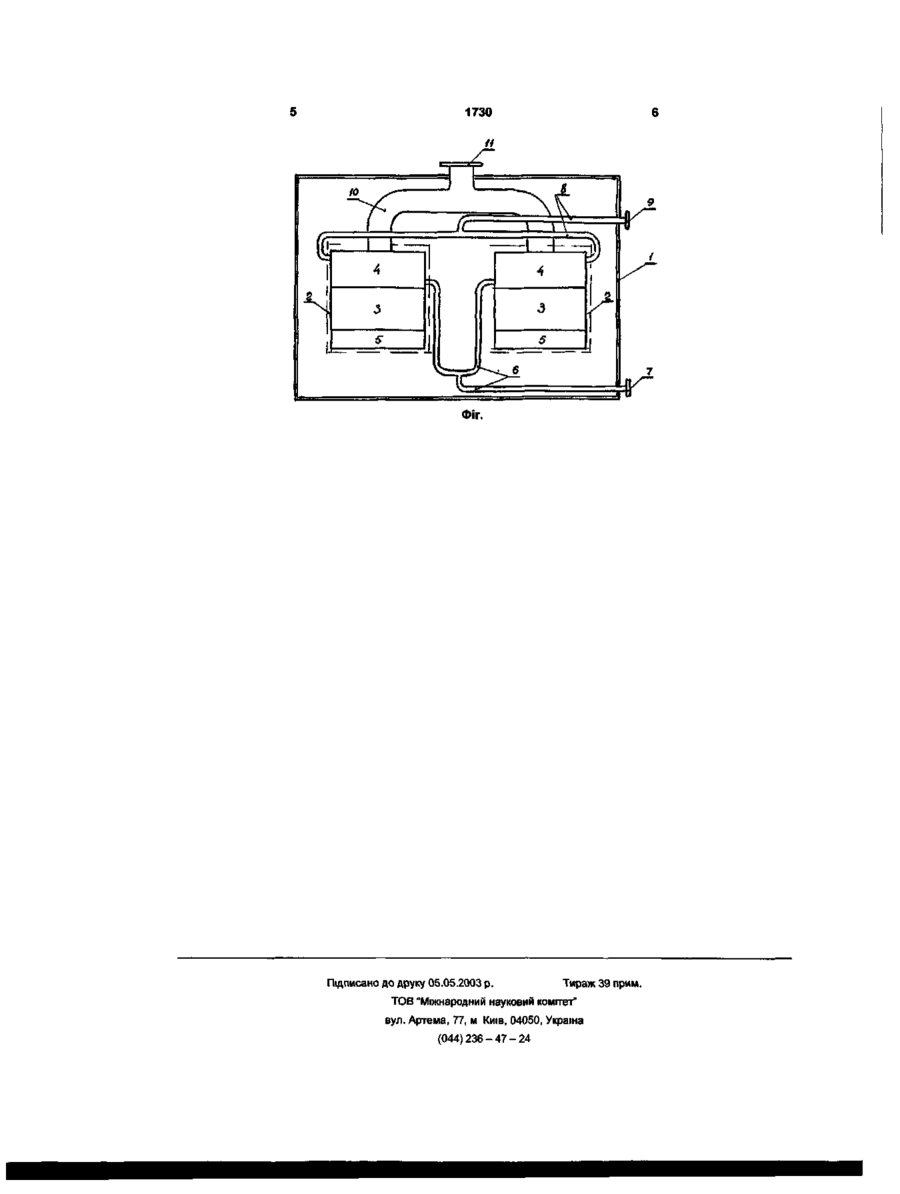

1. Двомодульний водогрійний котел, що містить теплогенеруючі модулі з теплообмінниками та камерами спалювання палива, а також системи керування, який відрізняється тим, що входи і виходи теплообмінників модулів розташовані відповідно в одних і тих же горизонтальних площинах в корпусі котла та приєднані до патрубків підключення виходу і входу системи споживання теплоти. 2. Двомодульний водогрійний котел за п. 1, який відрізняється тим, що входи і виходи теплообмінників модулів приєднані до патрубків виходу і входу підключення системи споживання теплоти симетрично. 3. Двомодульний водогрійний котел за пп. 1, 2, який відрізняється тим, що виходи камер спалювання палива симетрично приєднані до патрубка підключення витяжної труби. Корисна модель стосується котлів і може знайти застосування для систем опалення та (або) гарячого водозабезпечення житлових будинків і промислових споруд. Відомий водогрійний котел "Колві", який містить камеру згорання, теплообміннику водяним баком і жаровими трубами, що розташований над камерою (деклараційний патент України на винахід №46563 А кл. 7 F24H1/28, бюл.№5 за 2002 рік). Недоліком цього котла є недостатня для багатьох його застосувань величина теплової потужності. Відомий водогрійний котел, який містить теплогенеруючі модулі і мікропроцесорну систему управління процесом спалювання палива в камерах згорання (свідоцтво РФ на корисну модель №17213 кл. F24H1/12 за 2000 рік). Потужність в цьому котлі може збільшуватись підключенням теплогенеруючих модулів. Суттєвим недоліком цього котла є наявність однієї системи управління процесом горіння на всі модулі, що приводить до зниження надійності роботи котла в цілому при несправності цієї системи управління. Відомий двомодульний котел PROTERM (див. проспект ТзОВ "TROTERM", що додається до матеріалів заявки). В цьому котлі встановлені два теплогенеруючі модулі, розташовані один над другим, модуль управління, розташований під теплогенеруючими модулями, циркуляційний насос на вході в його теплообмінники. Суттєвим недоліком конструкції цього котла є асиметричність розташування його модулів відносно виходу гарячої води в систему споживання теплоти. Це приводить до необхідності встановлення на вході теплообмінників циркуляційного насоса, що знижує його експлуатаційні характеристики котла. При цьому, по-перше, появляється залежність роботи котла від наявності електромережі, а також напруги в ній, по-друге, робота насоса викликає зайвий шум в приміщенні, по-третє, знижується надійність роботи котла, викликана наявністю додаткового пристрою, тобто, насоса. Без насоса двомодульний котел PROTERM не може стало працювати при одночасній роботі обох однаково влаштованих модулів в системі опалення без примусової циркуляції теплоносія (в вільно циркуляційній системі) із-за наявності гідростатичного перепаду тиску близькому до 5кПа між теплообмінниками його модулів. Робота котла без усунення вказаного недоліку приводить до зниження ресурсу роботи одного із модулів котла, а її усунення шляхом внесення поправок в систему управління ускладнює процес управління роботою котла і знижує надійність його роботи. В основу винаходу поставлена задача CO 1730 удосконалення водогрійного котла шляхом встановлення в котлі ідентичних модулів з облаштуванням симетричних входів і виходів теплоносія в (з) теплообмінники (їв) теплогенеруючих модулів, причому, в одних і тих же ВІДПОВІДНИХ горизонтальних площинах За рахунок вище вказаного спростити конструкцію котла, поліпшити його експлуатаційні характеристики, зокрема, підвищити надійність роботи котла при роботі в системі споживання теплоти без примусової циркуляції теплоносія, позбавитись шуму від насоса Поставлена задача вирішується за рахунок того, що в двомодульному водогрійному котлі, що містить теплогенеруючі модулі з теплообмінниками та камерами спалювання палива, а також системи управління, входи і виходи теплообмінників модулів розташовані ВІДПОВІДНО в одних і тих же горизонтальних площинах в корпусі котла і підключені до патрубків виходу і входу системи споживання теплоти, входи і виходи теплообмінників модулів приєднані до патрубків виходу і входу підключення системи споживання теплоти симетрично, виходи камер спалювання палива модулів симетрично приєднані до патрубка підключення витяжної труби Встановлення ідентичних теплогенеруючих модулів, виготовлених таким чином, що при їх розміщенні поруч один біля другого входи і виходи теплообмінників симетрично підключені через патрубки ВІДПОВІДНО до виходу і входу системи споживання теплоти, а виходи камер спалювання палива через набори жарових труб теплообмінників симетрично підключені до патрубків виходу димових газів (витяжної труби) забезпечує однакові умови для вільної конвекції води в теплових контурах обох модулів і системи споживання теплоти, однакові гідравлічні опори в обох контурах камери згорання і приводить за рахунок цього до роботи модулів в однакових умовах Це забезпечує можливість сталої роботи котла без циркуляційного насоса на входах в його теплообмінники, тобто при вільній циркуляції теплоносія по системі споживання теплоти і котлу, спрощує конструкцію котла відсутністю насоса, поліпшує експлуатаційні характеристики котла, в тім числі, підвищує надійність його роботи Таким чином досягається очікуваний технічний результат, а саме, спрощення конструкції та поліпшення експлуатаційних характеристик котла (зниження шуму при роботі котла та підвищення надійності його роботи) На кресленні зображено схематично двомодульний водогрійний котел "Колві" Котел містить в собі корпус 1, в якому встановлені два теплогенеруючі модулі 2 з камерами 3 спалювання палива, теплообмінниками 4 з жаровими трубами і водою (умовно не показаних на рисунку), системами 5 управління процесом горіння палива Входи теплообмінників 4 з'єднані симетрично трубопроводами 6 з патрубком 7 подачі зворотної води з мережі споживання теплоти, виходи теплообмінників трубопроводами 8 з'єднані симетрично з патрубком 9 подачі гарячої води в мережу споживання теплоти Виходи з камер З згорання палива симетрично з'єднані димовідводами 10 з патрубком 11 витяжної труби Водогрійний котел "Колві", ЩО зображений на фіг працює таким чином Попередньо за допомогою співвідношення (1) встановлюють КІЛЬКІСТЬ модулів т, котра необхідна для забезпечення споживача п+ 1 > т > п , (1) _ _ Яспож
