Двотактний симетричний підсилювач струму

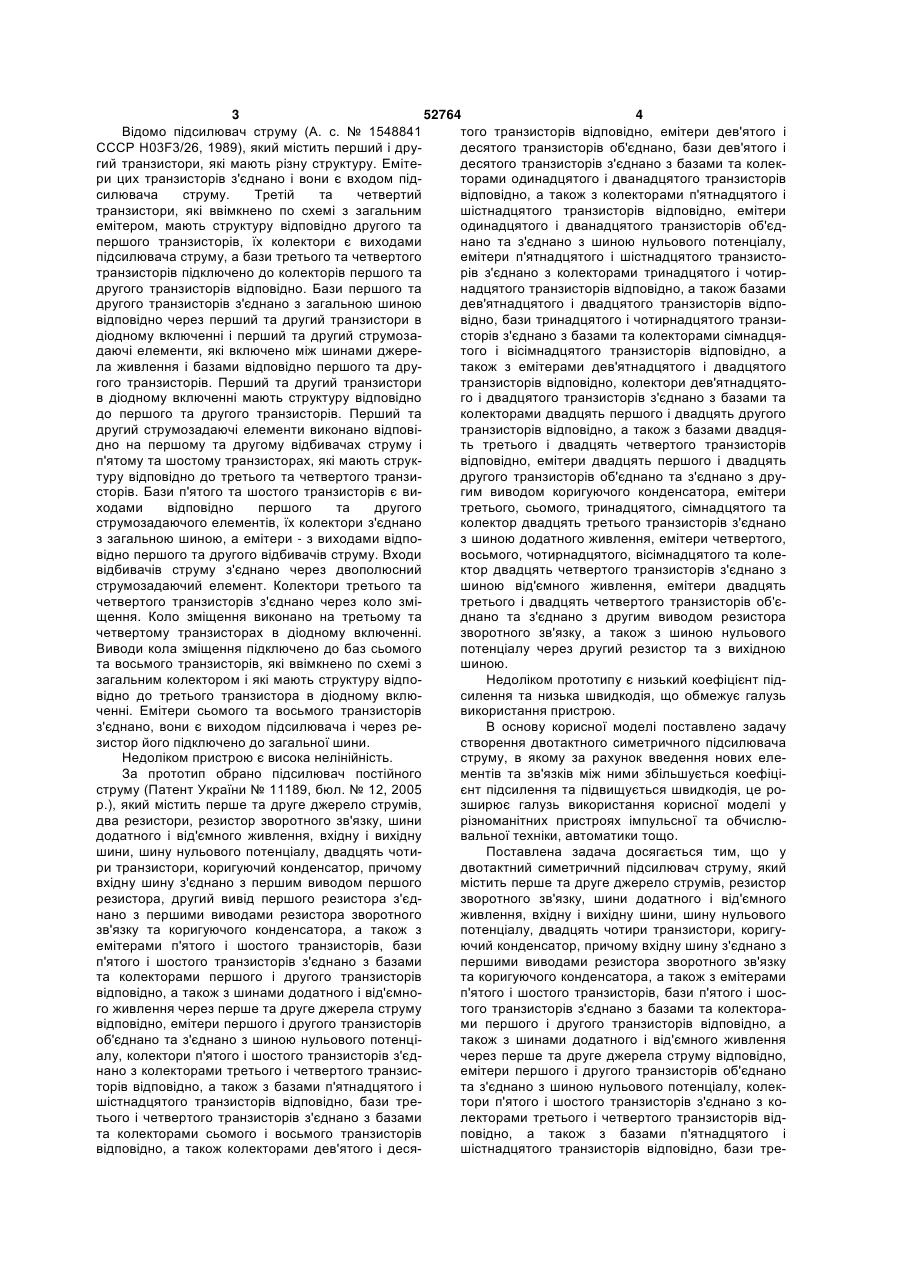

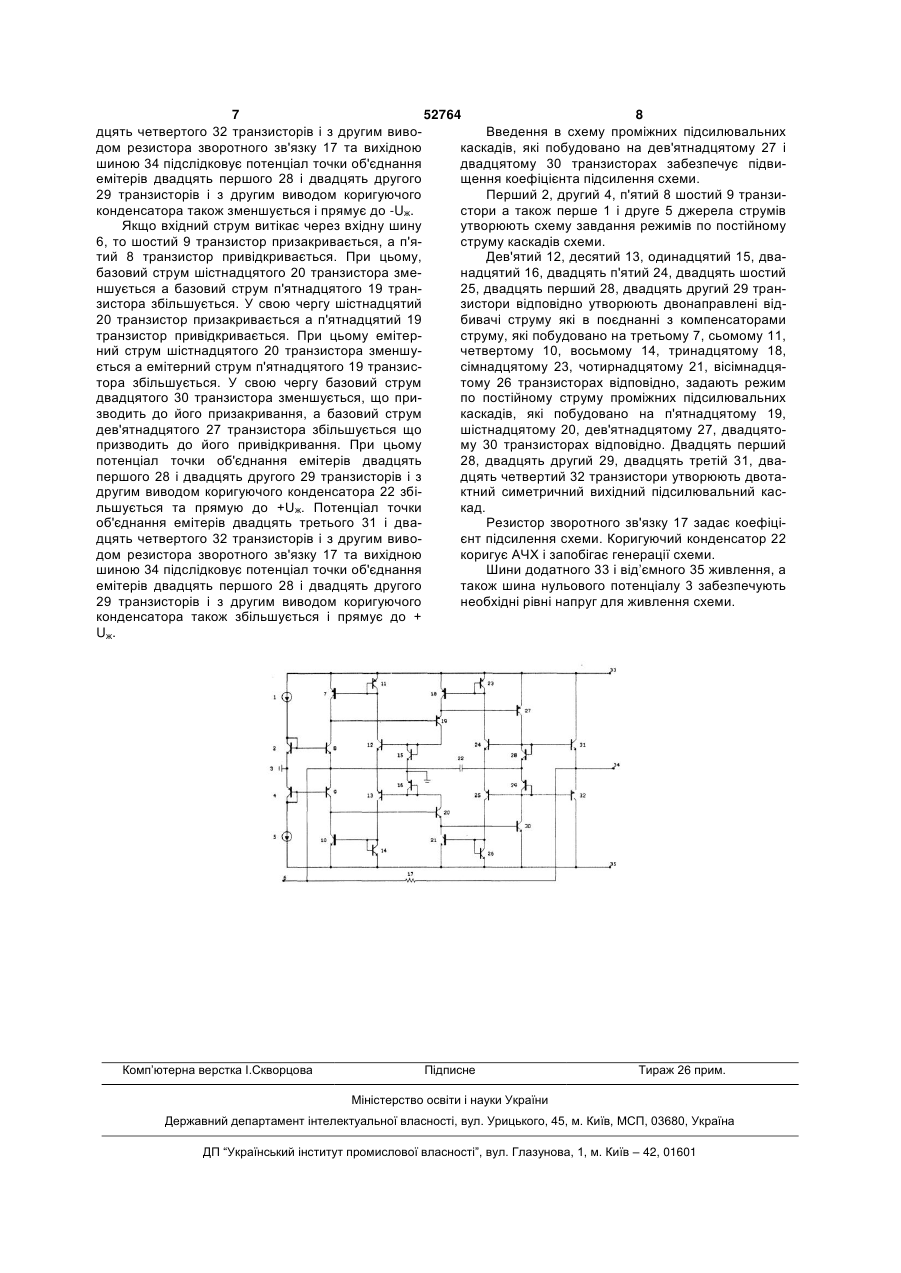

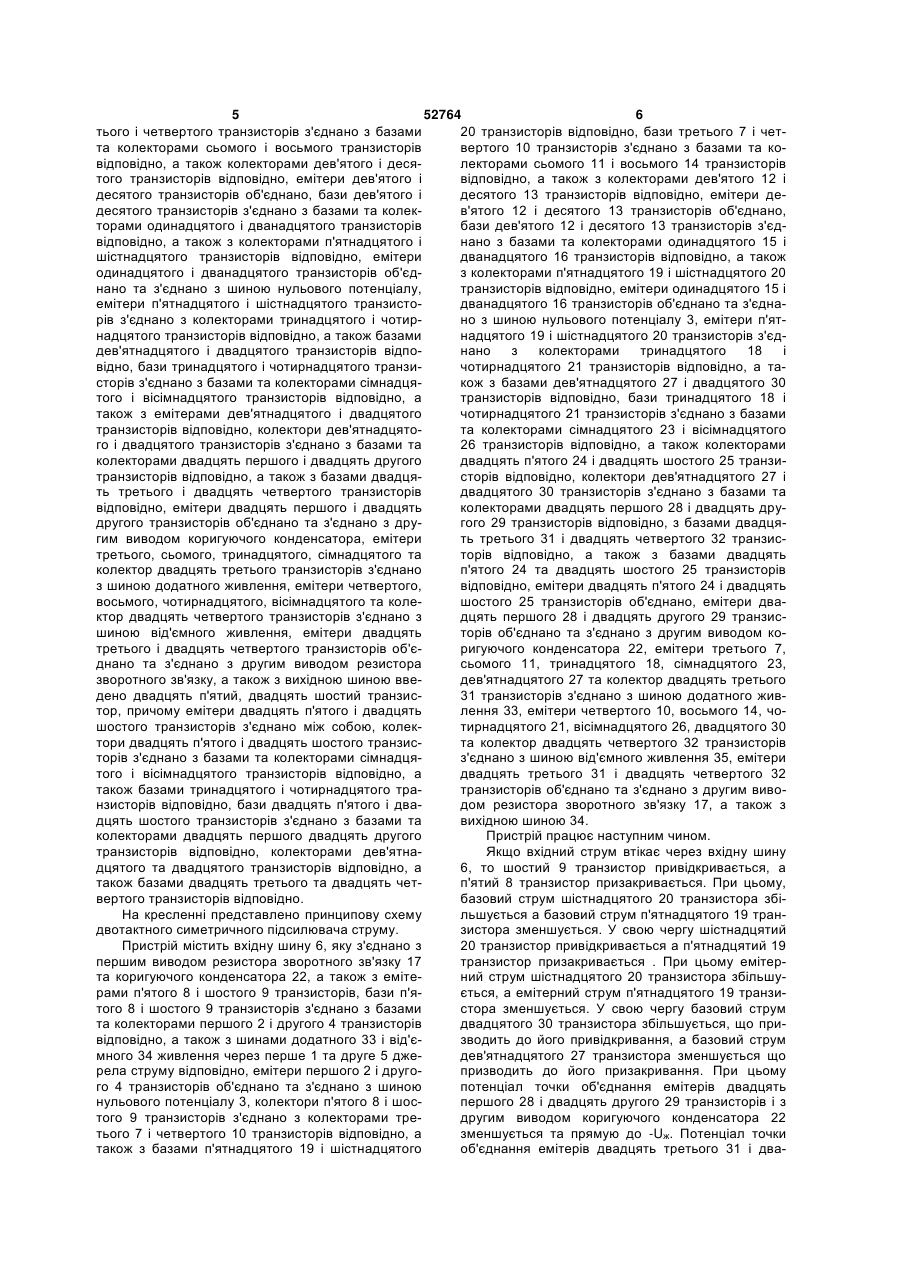

Двотактний симетричний підсилювач струму, який містить перше та друге джерела струмів, два резистори, резистор зворотного зв'язку, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, двадцять чотири транзистори, коригуючий конденсатор, причому вхідну шину з'єднано з першим виводом першого резистора, другий вивід першого резистора з'єднано з першими виводами резистора зворотного зв'язку та коригуючого конденсатора, а також з емітерами п'ятого і шостого транзисторів, бази п'ятого і шостого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також з шинами додатного і від'ємного живлення через перше та друге джерела струму відповідно, емітери першого і другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, колектори п'ятого і шостого транзисторів з'єднано з колекторами третього і четвертого транзисторів відповідно, а також з базами п'ятнадцятого і шістнадцятого транзисторів відповідно, бази третього і четвертого транзисторів з'єднано з базами та колекторами сьомого і восьмого транзисторів відповідно, а також колекторами дев'ятого і десятого транзисторів відповідно, емітери дев'ятого і десятого транзисторів об'єднано, бази дев'ятого і десятого транзисторів з'єднано з базами та колекторами одинадцятого і дванадцятого транзисторів відповідно, а також з колекторами п'ятнадцятого і шістнадцятого транзисторів відповідно, емітери одинадцятого і дванадцятого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, U 2 (19) 1 3 52764 4 Відомо підсилювач струму (А. с. № 1548841 того транзисторів відповідно, емітери дев'ятого і СССР H03F3/26, 1989), який містить перший і друдесятого транзисторів об'єднано, бази дев'ятого і гий транзистори, які мають різну структуру. Емітедесятого транзисторів з'єднано з базами та колекри цих транзисторів з'єднано і вони є входом підторами одинадцятого і дванадцятого транзисторів силювача струму. Третій та четвертий відповідно, а також з колекторами п'ятнадцятого і транзистори, які ввімкнено по схемі з загальним шістнадцятого транзисторів відповідно, емітери емітером, мають структуру відповідно другого та одинадцятого і дванадцятого транзисторів об'єдпершого транзисторів, їх колектори є виходами нано та з'єднано з шиною нульового потенціалу, підсилювача струму, а бази третього та четвертого емітери п'ятнадцятого і шістнадцятого транзистотранзисторів підключено до колекторів першого та рів з'єднано з колекторами тринадцятого і чотирдругого транзисторів відповідно. Бази першого та надцятого транзисторів відповідно, а також базами другого транзисторів з'єднано з загальною шиною дев'ятнадцятого і двадцятого транзисторів відповідповідно через перший та другий транзистори в відно, бази тринадцятого і чотирнадцятого транзидіодному включенні і перший та другий струмозасторів з'єднано з базами та колекторами сімнадцядаючі елементи, які включено між шинами джеретого і вісімнадцятого транзисторів відповідно, а ла живлення і базами відповідно першого та друтакож з емітерами дев'ятнадцятого і двадцятого гого транзисторів. Перший та другий транзистори транзисторів відповідно, колектори дев'ятнадцятов діодному включенні мають структуру відповідно го і двадцятого транзисторів з'єднано з базами та до першого та другого транзисторів. Перший та колекторами двадцять першого і двадцять другого другий струмозадаючі елементи виконано відповітранзисторів відповідно, а також з базами двадцядно на першому та другому відбивачах струму і ть третього і двадцять четвертого транзисторів п'ятому та шостому транзисторах, які мають струквідповідно, емітери двадцять першого і двадцять туру відповідно до третього та четвертого транзидругого транзисторів об'єднано та з'єднано з друсторів. Бази п'ятого та шостого транзисторів є вигим виводом коригуючого конденсатора, емітери ходами відповідно першого та другого третього, сьомого, тринадцятого, сімнадцятого та струмозадаючого елементів, їх колектори з'єднано колектор двадцять третього транзисторів з'єднано з загальною шиною, а емітери - з виходами відпоз шиною додатного живлення, емітери четвертого, відно першого та другого відбивачів струму. Входи восьмого, чотирнадцятого, вісімнадцятого та колевідбивачів струму з'єднано через двополюсний ктор двадцять четвертого транзисторів з'єднано з струмозадаючий елемент. Колектори третього та шиною від'ємного живлення, емітери двадцять четвертого транзисторів з'єднано через колозмітретього і двадцять четвертого транзисторів об'єщення. Коло зміщення виконано на третьому та днано та з'єднано з другим виводом резистора четвертому транзисторах в діодному включенні. зворотного зв'язку, а також з шиною нульового Виводи кола зміщення підключено до баз сьомого потенціалу через другий резистор та з вихідною та восьмого транзисторів, які ввімкнено по схемі з шиною. загальним колектором і які мають структуру відпоНедоліком прототипу є низький коефіцієнт підвідно до третього транзистора в діодному вклюсилення та низька швидкодія, що обмежує галузь ченні. Емітери сьомого та восьмого транзисторів використання пристрою. з'єднано, вони є виходом підсилювача і через реВ основу корисної моделі поставлено задачу зистор його підключено до загальної шини. створення двотактного симетричного підсилювача Недоліком пристрою є висока нелінійність. струму, в якому за рахунок введення нових елеЗа прототип обрано підсилювач постійного ментів та зв'язків між ними збільшується коефіціструму (Патент України № 11189, бюл. № 12, 2005 єнт підсилення та підвищується швидкодія, це роp.), який містить перше та друге джерело струмів, зширює галузь використання корисної моделі у два резистори, резистор зворотного зв'язку, шини різноманітних пристроях імпульсної та обчислюдодатного і від'ємного живлення, вхідну і вихідну вальної техніки, автоматики тощо. шини, шину нульового потенціалу, двадцять чотиПоставлена задача досягається тим, що у ри транзистори, коригуючий конденсатор, причому двотактний симетричний підсилювач струму, який вхідну шину з'єднано з першим виводом першого містить перше та друге джерело струмів, резистор резистора, другий вивід першого резистора з'єдзворотного зв'язку, шини додатного і від'ємного нано з першими виводами резистора зворотного живлення, вхідну і вихідну шини, шину нульового зв'язку та коригуючого конденсатора, а також з потенціалу, двадцять чотири транзистори, коригуемітерами п'ятого і шостого транзисторів, бази ючий конденсатор, причому вхідну шину з'єднано з п'ятого і шостого транзисторів з'єднано з базами першими виводами резистора зворотного зв'язку та колекторами першого і другого транзисторів та коригуючого конденсатора, а також з емітерами відповідно, а також з шинами додатного і від'ємноп'ятого і шостого транзисторів, бази п'ятого і шосго живлення через перше та друге джерела струму того транзисторів з'єднано з базами та колекторавідповідно, емітери першого і другого транзисторів ми першого і другого транзисторів відповідно, а об'єднано та з'єднано з шиною нульового потенцітакож з шинами додатного і від'ємного живлення алу, колектори п'ятого і шостого транзисторів з'єдчерез перше та друге джерела струму відповідно, нано з колекторами третього і четвертого транзисемітери першого і другого транзисторів об'єднано торів відповідно, а також з базами п'ятнадцятого і та з'єднано з шиною нульового потенціалу, колекшістнадцятого транзисторів відповідно, бази третори п'ятого і шостого транзисторів з'єднано з котього і четвертого транзисторів з'єднано з базами лекторами третього і четвертого транзисторів відта колекторами сьомого і восьмого транзисторів повідно, а також з базами п'ятнадцятого і відповідно, а також колекторами дев'ятого і десяшістнадцятого транзисторів відповідно, бази тре 5 52764 6 тього і четвертого транзисторів з'єднано з базами 20 транзисторів відповідно, бази третього 7 і четта колекторами сьомого і восьмого транзисторів вертого 10 транзисторів з'єднано з базами та ковідповідно, а також колекторами дев'ятого і десялекторами сьомого 11 і восьмого 14 транзисторів того транзисторів відповідно, емітери дев'ятого і відповідно, а також з колекторами дев'ятого 12 і десятого транзисторів об'єднано, бази дев'ятого і десятого 13 транзисторів відповідно, емітери дедесятого транзисторів з'єднано з базами та колекв'ятого 12 і десятого 13 транзисторів об'єднано, торами одинадцятого і дванадцятого транзисторів бази дев'ятого 12 і десятого 13 транзисторів з'єдвідповідно, а також з колекторами п'ятнадцятого і нано з базами та колекторами одинадцятого 15 і шістнадцятого транзисторів відповідно, емітери дванадцятого 16 транзисторів відповідно, а також одинадцятого і дванадцятого транзисторів об'єдз колекторами п'ятнадцятого 19 і шістнадцятого 20 нано та з'єднано з шиною нульового потенціалу, транзисторів відповідно, емітери одинадцятого 15 і емітери п'ятнадцятого і шістнадцятого транзистодванадцятого 16 транзисторів об'єднано та з'єднарів з'єднано з колекторами тринадцятого і чотирно з шиною нульового потенціалу 3, емітери п'ятнадцятого транзисторів відповідно, а також базами надцятого 19 і шістнадцятого 20 транзисторів з'єддев'ятнадцятого і двадцятого транзисторів відпонано з колекторами тринадцятого 18 і відно, бази тринадцятого і чотирнадцятого транзичотирнадцятого 21 транзисторів відповідно, а тасторів з'єднано з базами та колекторами сімнадцякож з базами дев'ятнадцятого 27 і двадцятого 30 того і вісімнадцятого транзисторів відповідно, а транзисторів відповідно, бази тринадцятого 18 і також з емітерами дев'ятнадцятого і двадцятого чотирнадцятого 21 транзисторів з'єднано з базами транзисторів відповідно, колектори дев'ятнадцятота колекторами сімнадцятого 23 і вісімнадцятого го і двадцятого транзисторів з'єднано з базами та 26 транзисторів відповідно, а також колекторами колекторами двадцять першого і двадцять другого двадцять п'ятого 24 і двадцять шостого 25 транзитранзисторів відповідно, а також з базами двадцясторів відповідно, колектори дев'ятнадцятого 27 і ть третього і двадцять четвертого транзисторів двадцятого 30 транзисторів з'єднано з базами та відповідно, емітери двадцять першого і двадцять колекторами двадцять першого 28 і двадцять друдругого транзисторів об'єднано та з'єднано з другого 29 транзисторів відповідно, з базами двадцягим виводом коригуючого конденсатора, емітери ть третього 31 і двадцять четвертого 32 транзистретього, сьомого, тринадцятого, сімнадцятого та торів відповідно, а також з базами двадцять колектор двадцять третього транзисторів з'єднано п'ятого 24 та двадцять шостого 25 транзисторів з шиною додатного живлення, емітери четвертого, відповідно, емітери двадцять п'ятого 24 і двадцять восьмого, чотирнадцятого, вісімнадцятого та колешостого 25 транзисторів об'єднано, емітери двактор двадцять четвертого транзисторів з'єднано з дцять першого 28 і двадцять другого 29 транзисшиною від'ємного живлення, емітери двадцять торів об'єднано та з'єднано з другим виводом котретього і двадцять четвертого транзисторів об'єригуючого конденсатора 22, емітери третього 7, днано та з'єднано з другим виводом резистора сьомого 11, тринадцятого 18, сімнадцятого 23, зворотного зв'язку, а також з вихідною шиною введев'ятнадцятого 27 та колектор двадцять третього дено двадцять п'ятий, двадцять шостий транзис31 транзисторів з'єднано з шиною додатного живтор, причому емітери двадцять п'ятого і двадцять лення 33, емітери четвертого 10, восьмого 14, чошостого транзисторів з'єднано між собою, колектирнадцятого 21, вісімнадцятого 26, двадцятого 30 тори двадцять п'ятого і двадцять шостого транзиста колектор двадцять четвертого 32 транзисторів торів з'єднано з базами та колекторами сімнадцяз'єднано з шиною від'ємного живлення 35, емітери того і вісімнадцятого транзисторів відповідно, а двадцять третього 31 і двадцять четвертого 32 також базами тринадцятого і чотирнадцятого тратранзисторів об'єднано та з'єднано з другим вивонзисторів відповідно, бази двадцять п'ятого і двадом резистора зворотного зв'язку 17, а також з дцять шостого транзисторів з'єднано з базами та вихідною шиною 34. колекторами двадцять першого двадцять другого Пристрій працює наступним чином. транзисторів відповідно, колекторами дев'ятнаЯкщо вхідний струм втікає через вхідну шину дцятого та двадцятого транзисторів відповідно, а 6, то шостий 9 транзистор привідкривається, а також базами двадцять третього та двадцять четп'ятий 8 транзистор призакривається. При цьому, вертого транзисторів відповідно. базовий струм шістнадцятого 20 транзистора збіНа кресленні представлено принципову схему льшується а базовий струм п'ятнадцятого 19 трандвотактного симетричного підсилювача струму. зистора зменшується. У свою чергу шістнадцятий Пристрій містить вхідну шину 6, яку з'єднано з 20 транзистор привідкривається а п'ятнадцятий 19 першим виводом резистора зворотного зв'язку 17 транзистор призакривається . При цьому емітерта коригуючого конденсатора 22, а також з емітений струм шістнадцятого 20 транзистора збільшурами п'ятого 8 і шостого 9 транзисторів, бази п'яється, а емітерний струм п'ятнадцятого 19 транзитого 8 і шостого 9 транзисторів з'єднано з базами стора зменшується. У свою чергу базовий струм та колекторами першого 2 і другого 4 транзисторів двадцятого 30 транзистора збільшується, що привідповідно, а також з шинами додатного 33 і від'єзводить до його привідкривання, а базовий струм много 34 живлення через перше 1 та друге 5 джедев'ятнадцятого 27 транзистора зменшується що рела струму відповідно, емітери першого 2 і другопризводить до його призакривання. При цьому го 4 транзисторів об'єднано та з'єднано з шиною потенціал точки об'єднання емітерів двадцять нульового потенціалу 3, колектори п'ятого 8 і шоспершого 28 і двадцять другого 29 транзисторів і з того 9 транзисторів з'єднано з колекторами тредругим виводом коригуючого конденсатора 22 тього 7 і четвертого 10 транзисторів відповідно, а зменшується та прямую до -Uж. Потенціал точки також з базами п'ятнадцятого 19 і шістнадцятого об'єднання емітерів двадцять третього 31 і два 7 52764 8 дцять четвертого 32 транзисторів і з другим вивоВведення в схему проміжних підсилювальних дом резистора зворотного зв'язку 17 та вихідною каскадів, які побудовано на дев'ятнадцятому 27 і шиною 34 підслідковує потенціал точки об'єднання двадцятому 30 транзисторах забезпечує підвиемітерів двадцять першого 28 і двадцять другого щення коефіцієнта підсилення схеми. 29 транзисторів і з другим виводом коригуючого Перший 2, другий 4, п'ятий 8 шостий 9 транзиконденсатора також зменшується і прямує до -Uж. стори а також перше 1 і друге 5 джерела струмів Якщо вхідний струм витікає через вхідну шину утворюють схему завдання режимів по постійному 6, то шостий 9 транзистор призакривається, а п'яструму каскадів схеми. тий 8 транзистор привідкривається. При цьому, Дев'ятий 12, десятий 13, одинадцятий 15, двабазовий струм шістнадцятого 20 транзистора зменадцятий 16, двадцять п'ятий 24, двадцять шостий ншується а базовий струм п'ятнадцятого 19 тран25, двадцять перший 28, двадцять другий 29 транзистора збільшується. У свою чергу шістнадцятий зистори відповідно утворюють двонаправлені від20 транзистор призакривається а п'ятнадцятий 19 бивачі струму які в поєднанні з компенсаторами транзистор привідкривається. При цьому емітерструму, які побудовано на третьому 7, сьомому 11, ний струм шістнадцятого 20 транзистора зменшучетвертому 10, восьмому 14, тринадцятому 18, ється а емітерний струм п'ятнадцятого 19 транзиссімнадцятому 23, чотирнадцятому 21, вісімнадцятора збільшується. У свою чергу базовий струм тому 26 транзисторах відповідно, задають режим двадцятого 30 транзистора зменшується, що припо постійному струму проміжних підсилювальних зводить до його призакривання, а базовий струм каскадів, які побудовано на п'ятнадцятому 19, дев'ятнадцятого 27 транзистора збільшується що шістнадцятому 20, дев'ятнадцятому 27, двадцятопризводить до його привідкривання. При цьому му 30 транзисторах відповідно. Двадцять перший потенціал точки об'єднання емітерів двадцять 28, двадцять другий 29, двадцять третій 31, двапершого 28 і двадцять другого 29 транзисторів і з дцять четвертий 32 транзистори утворюють двотадругим виводом коригуючого конденсатора 22 збіктний симетричний вихідний підсилювальний касльшується та прямую до +Uж. Потенціал точки кад. об'єднання емітерів двадцять третього 31 і дваРезистор зворотного зв'язку 17 задає коефіцідцять четвертого 32 транзисторів і з другим вивоєнт підсилення схеми. Коригуючий конденсатор 22 дом резистора зворотного зв'язку 17 та вихідною коригує АЧХ і запобігає генерації схеми. шиною 34 підслідковує потенціал точки об'єднання Шини додатного 33 і від’ємного 35 живлення, а емітерів двадцять першого 28 і двадцять другого також шина нульового потенціалу 3 забезпечують 29 транзисторів і з другим виводом коригуючого необхідні рівні напруг для живлення схеми. конденсатора також збільшується і прямує до + Uж. Комп’ютерна верстка І.Скворцова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
