Помножувач реактивності на с-негатроні
Номер патенту: 52765
Опубліковано: 10.09.2010
Автори: Ліщинська Людмила Броніславівна, Філинюк Микола Антонович, Лазарєв Олександр Олександрович, Войцеховська Олена Валеріївна
Формула / Реферат
Помножувач реактивності на С-негатроні, що містить перетворювану ємність, загальну шину, який відрізняється тим, що введено два резистори, другу ємність, операційний підсилювач, неінвертуючий вхід якого з'єднано з першою вихідною клемою, перетворюваною ємністю та через другу ємність з виходом операційного підсилювача та другим резистором, інвертуючий вхід операційного підсилювача через перший резистор з'єднано з загальною шиною, другою вихідною клемою та через другий резистор з - виходом операційного підсилювача.
Текст

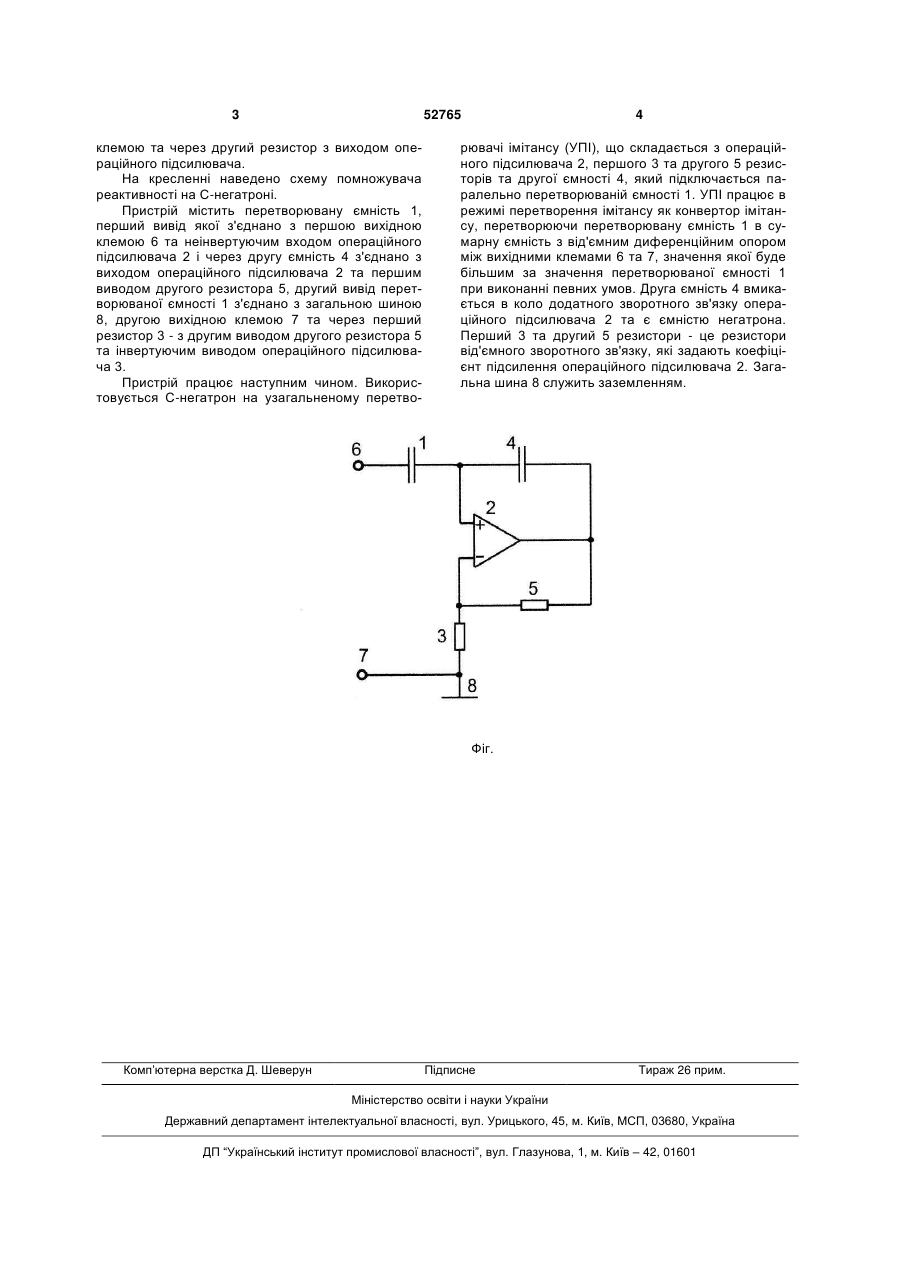

Помножувач реактивності на С-негатроні, що містить перетворювану ємність, загальну шину, 3 52765 клемою та через другий резистор з виходом операційного підсилювача. На кресленні наведено схему помножувача реактивності на С-негатроні. Пристрій містить перетворювану ємність 1, перший вивід якої з'єднано з першою вихідною клемою 6 та неінвертуючим входом операційного підсилювача 2 і через другу ємність 4 з'єднано з виходом операційного підсилювача 2 та першим виводом другого резистора 5, другий вивід перетворюваної ємності 1 з'єднано з загальною шиною 8, другою вихідною клемою 7 та через перший резистор 3 - з другим виводом другого резистора 5 та інвертуючим виводом операційного підсилювача 3. Пристрій працює наступним чином. Використовується С-негатрон на узагальненому перетво 4 рювачі імітансу (УПІ), що складається з операційного підсилювача 2, першого 3 та другого 5 резисторів та другої ємності 4, який підключається паралельно перетворюваній ємності 1. УПІ працює в режимі перетворення імітансу як конвертор імітансу, перетворюючи перетворювану ємність 1 в сумарну ємність з від'ємним диференційним опором між вихідними клемами 6 та 7, значення якої буде більшим за значення перетворюваної ємності 1 при виконанні певних умов. Друга ємність 4 вмикається в коло додатного зворотного зв'язку операційного підсилювача 2 та є ємністю негатрона. Перший 3 та другий 5 резистори - це резистори від'ємного зворотного зв'язку, які задають коефіцієнт підсилення операційного підсилювача 2. Загальна шина 8 служить заземленням. Фіг. Комп’ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюReactance multiplier circuit on c-negatron
Автори англійськоюLazarev Oleksandr Oleksandrovych, Voitsekhovska Olena Valeriivna, Lischynska Liudmyla Bronislavivna, Filyniuk Mykola Antonovych
Назва патенту російськоюУмножитель реактивности на с-негатроне
Автори російськоюЛазарев Александр Александрович, Войцеховская Елена Валериевна, Лищинская Людмила Брониславовна, Филинюк Николай Антонович
МПК / Мітки
МПК: H03H 3/00
Мітки: помножувач, с-негатроні, реактивності
Код посилання
<a href="https://ua.patents.su/2-52765-pomnozhuvach-reaktivnosti-na-s-negatroni.html" target="_blank" rel="follow" title="База патентів України">Помножувач реактивності на с-негатроні</a>
