Двотактний симетричний підсилювач струму

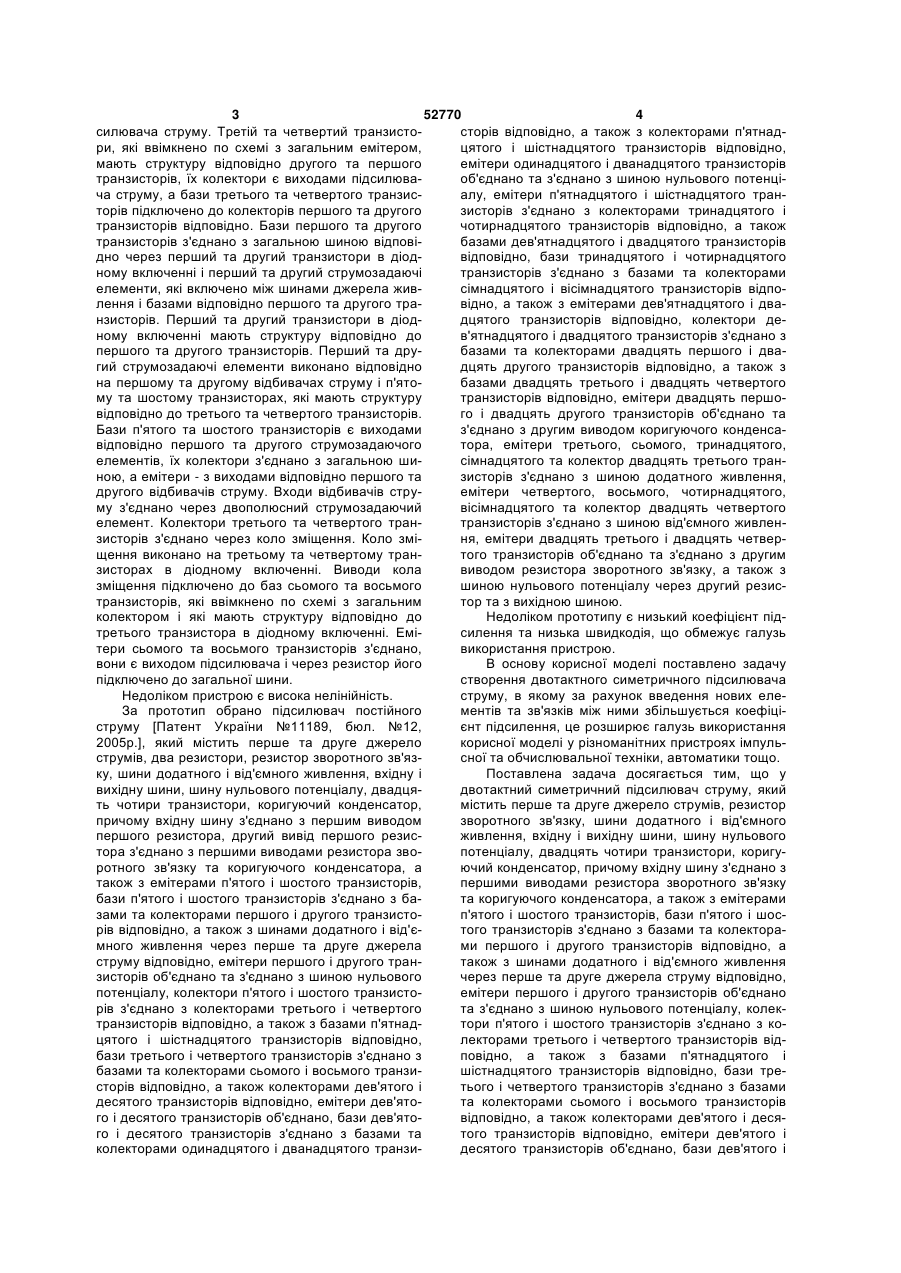

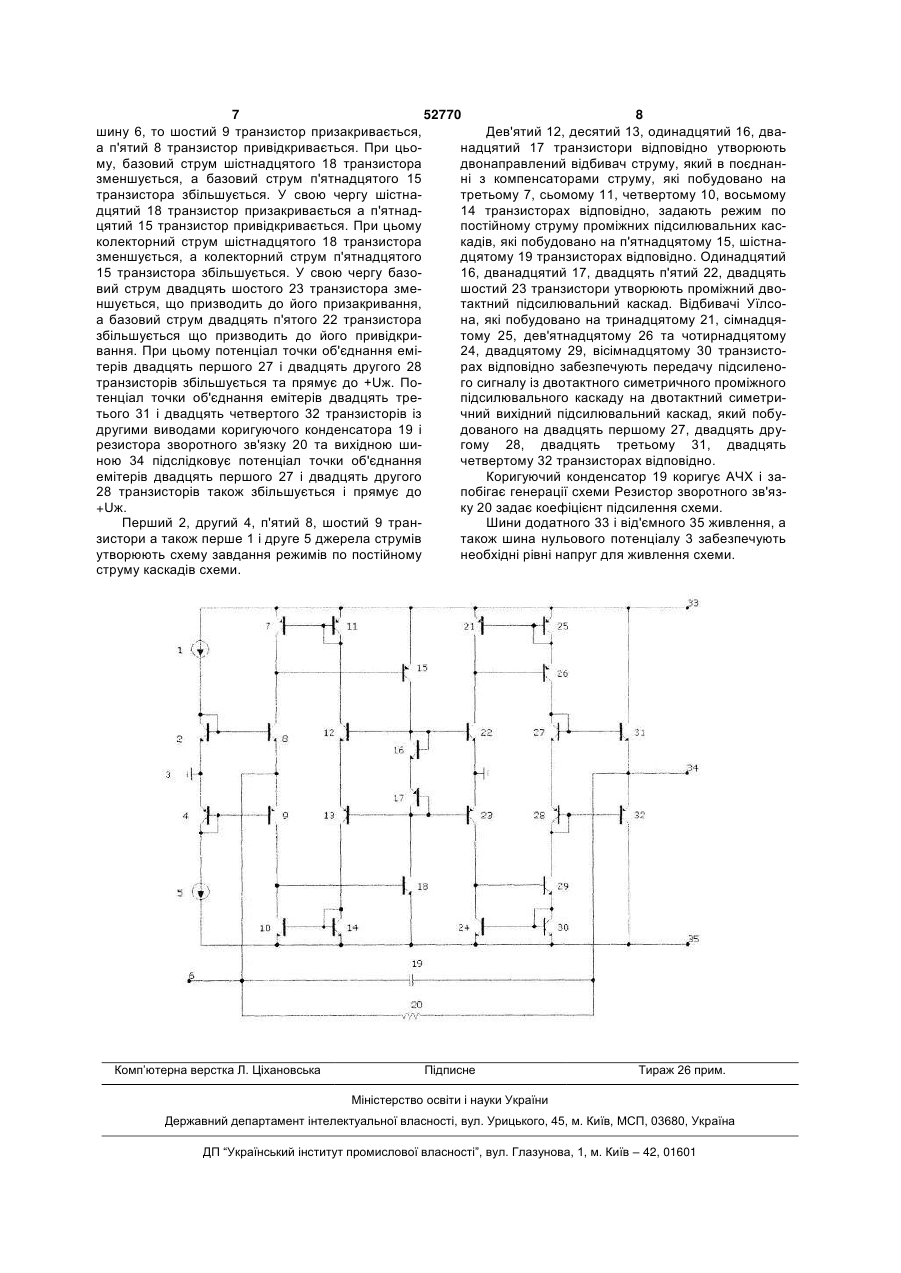

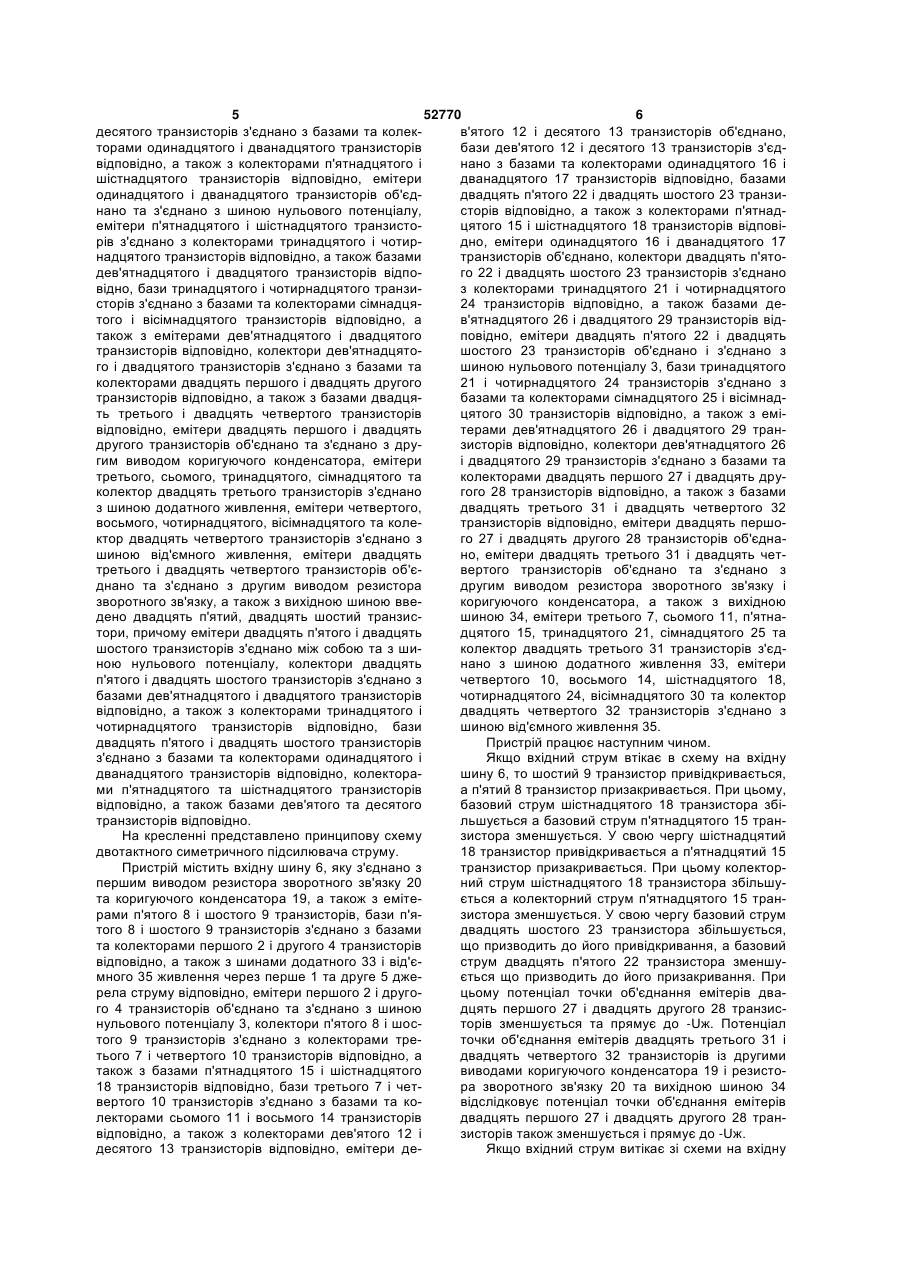

Двотактний симетричний підсилювач струму, який містить перше та друге джерела струмів, резистор зворотного зв'язку, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, двадцять чотири транзистори, коригуючий конденсатор, причому вхідну шину з'єднано з першими виводами резистора зворотного зв'язку та коригуючого конденсатора, а також з емітерами п'ятого і шостого транзисторів, бази п'ятого і шостого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також з шинами додатного і від'ємного живлення через перше та друге джерела струму відповідно, емітери першого і другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, колектори п'ятого і шостого транзисторів з'єднано з колекторами третього і четвертого транзисторів відповідно, а також з базами п'ятнадцятого і шістнадцятого транзисторів відповідно, бази третього і четвертого транзисторів з'єднано з базами та колекторами сьомого і восьмого транзисторів відповідно, а також колекторами дев'ятого і десятого транзисторів відповідно, емітери дев'ятого і десятого транзисторів об'єднано, бази дев'ятого і десятого транзисторів з'єднано з базами та колекторами одинадцятого і дванадцятого транзисторів відповідно, а також з колекторами п'ятнадцятого і шістнадцятого транзисторів відповідно, емітери одинадцятого і дванадцятого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, емітери п'ятнадцятого і шістнадцятого транзисто U 2 (19) 1 3 52770 4 силювача струму. Третій та четвертий транзистосторів відповідно, а також з колекторами п'ятнадри, які ввімкнено по схемі з загальним емітером, цятого і шістнадцятого транзисторів відповідно, мають структуру відповідно другого та першого емітери одинадцятого і дванадцятого транзисторів транзисторів, їх колектори є виходами підсилюваоб'єднано та з'єднано з шиною нульового потенціча струму, а бази третього та четвертого транзисалу, емітери п'ятнадцятого і шістнадцятого транторів підключено до колекторів першого та другого зисторів з'єднано з колекторами тринадцятого і транзисторів відповідно. Бази першого та другого чотирнадцятого транзисторів відповідно, а також транзисторів з'єднано з загальною шиною відповібазами дев'ятнадцятого і двадцятого транзисторів дно через перший та другий транзистори в діодвідповідно, бази тринадцятого і чотирнадцятого ному включенні і перший та другий струмозадаючі транзисторів з'єднано з базами та колекторами елементи, які включено між шинами джерела живсімнадцятого і вісімнадцятого транзисторів відполення і базами відповідно першого та другого травідно, а також з емітерами дев'ятнадцятого і дванзисторів. Перший та другий транзистори в діоддцятого транзисторів відповідно, колектори деному включенні мають структуру відповідно до в'ятнадцятого і двадцятого транзисторів з'єднано з першого та другого транзисторів. Перший та друбазами та колекторами двадцять першого і двагий струмозадаючі елементи виконано відповідно дцять другого транзисторів відповідно, а також з на першому та другому відбивачах струму і п'ятобазами двадцять третього і двадцять четвертого му та шостому транзисторах, які мають структуру транзисторів відповідно, емітери двадцять першовідповідно до третього та четвертого транзисторів. го і двадцять другого транзисторів об'єднано та Бази п'ятого та шостого транзисторів є виходами з'єднано з другим виводом коригуючого конденсавідповідно першого та другого струмозадаючого тора, емітери третього, сьомого, тринадцятого, елементів, їх колектори з'єднано з загальною шисімнадцятого та колектор двадцять третього транною, а емітери - з виходами відповідно першого та зисторів з'єднано з шиною додатного живлення, другого відбивачів струму. Входи відбивачів струемітери четвертого, восьмого, чотирнадцятого, му з'єднано через двополюсний струмозадаючий вісімнадцятого та колектор двадцять четвертого елемент. Колектори третього та четвертого трантранзисторів з'єднано з шиною від'ємного живлензисторів з'єднано через коло зміщення. Коло зміня, емітери двадцять третього і двадцять четверщення виконано на третьому та четвертому трантого транзисторів об'єднано та з'єднано з другим зисторах в діодному включенні. Виводи кола виводом резистора зворотного зв'язку, а також з зміщення підключено до баз сьомого та восьмого шиною нульового потенціалу через другий резистранзисторів, які ввімкнено по схемі з загальним тор та з вихідною шиною. колектором і які мають структуру відповідно до Недоліком прототипу є низький коефіцієнт підтретього транзистора в діодному включенні. Емісилення та низька швидкодія, що обмежує галузь тери сьомого та восьмого транзисторів з'єднано, використання пристрою. вони є виходом підсилювача і через резистор його В основу корисної моделі поставлено задачу підключено до загальної шини. створення двотактного симетричного підсилювача Недоліком пристрою є висока нелінійність. струму, в якому за рахунок введення нових елеЗа прототип обрано підсилювач постійного ментів та зв'язків між ними збільшується коефіціструму [Патент України №11189, бюл. №12, єнт підсилення, це розширює галузь використання 2005p.], який містить перше та друге джерело корисної моделі у різноманітних пристроях імпульструмів, два резистори, резистор зворотного зв'язсної та обчислювальної техніки, автоматики тощо. ку, шини додатного і від'ємного живлення, вхідну і Поставлена задача досягається тим, що у вихідну шини, шину нульового потенціалу, двадцядвотактний симетричний підсилювач струму, який ть чотири транзистори, коригуючий конденсатор, містить перше та друге джерело струмів, резистор причому вхідну шину з'єднано з першим виводом зворотного зв'язку, шини додатного і від'ємного першого резистора, другий вивід першого резисживлення, вхідну і вихідну шини, шину нульового тора з'єднано з першими виводами резистора звопотенціалу, двадцять чотири транзистори, коригуротного зв'язку та коригуючого конденсатора, а ючий конденсатор, причому вхідну шину з'єднано з також з емітерами п'ятого і шостого транзисторів, першими виводами резистора зворотного зв'язку бази п'ятого і шостого транзисторів з'єднано з бата коригуючого конденсатора, а також з емітерами зами та колекторами першого і другого транзистоп'ятого і шостого транзисторів, бази п'ятого і шосрів відповідно, а також з шинами додатного і від'єтого транзисторів з'єднано з базами та колекторамного живлення через перше та друге джерела ми першого і другого транзисторів відповідно, а струму відповідно, емітери першого і другого трантакож з шинами додатного і від'ємного живлення зисторів об'єднано та з'єднано з шиною нульового через перше та друге джерела струму відповідно, потенціалу, колектори п'ятого і шостого транзистоемітери першого і другого транзисторів об'єднано рів з'єднано з колекторами третього і четвертого та з'єднано з шиною нульового потенціалу, колектранзисторів відповідно, а також з базами п'ятнадтори п'ятого і шостого транзисторів з'єднано з коцятого і шістнадцятого транзисторів відповідно, лекторами третього і четвертого транзисторів відбази третього і четвертого транзисторів з'єднано з повідно, а також з базами п'ятнадцятого і базами та колекторами сьомого і восьмого транзишістнадцятого транзисторів відповідно, бази тресторів відповідно, а також колекторами дев'ятого і тього і четвертого транзисторів з'єднано з базами десятого транзисторів відповідно, емітери дев'ятота колекторами сьомого і восьмого транзисторів го і десятого транзисторів об'єднано, бази дев'ятовідповідно, а також колекторами дев'ятого і десяго і десятого транзисторів з'єднано з базами та того транзисторів відповідно, емітери дев'ятого і колекторами одинадцятого і дванадцятого транзидесятого транзисторів об'єднано, бази дев'ятого і 5 52770 6 десятого транзисторів з'єднано з базами та колекв'ятого 12 і десятого 13 транзисторів об'єднано, торами одинадцятого і дванадцятого транзисторів бази дев'ятого 12 і десятого 13 транзисторів з'єдвідповідно, а також з колекторами п'ятнадцятого і нано з базами та колекторами одинадцятого 16 і шістнадцятого транзисторів відповідно, емітери дванадцятого 17 транзисторів відповідно, базами одинадцятого і дванадцятого транзисторів об'єддвадцять п'ятого 22 і двадцять шостого 23 транзинано та з'єднано з шиною нульового потенціалу, сторів відповідно, а також з колекторами п'ятнадемітери п'ятнадцятого і шістнадцятого транзистоцятого 15 і шістнадцятого 18 транзисторів відповірів з'єднано з колекторами тринадцятого і чотирдно, емітери одинадцятого 16 і дванадцятого 17 надцятого транзисторів відповідно, а також базами транзисторів об'єднано, колектори двадцять п'ятодев'ятнадцятого і двадцятого транзисторів відпого 22 і двадцять шостого 23 транзисторів з'єднано відно, бази тринадцятого і чотирнадцятого транзиз колекторами тринадцятого 21 і чотирнадцятого сторів з'єднано з базами та колекторами сімнадця24 транзисторів відповідно, а також базами детого і вісімнадцятого транзисторів відповідно, а в'ятнадцятого 26 і двадцятого 29 транзисторів відтакож з емітерами дев'ятнадцятого і двадцятого повідно, емітери двадцять п'ятого 22 і двадцять транзисторів відповідно, колектори дев'ятнадцятошостого 23 транзисторів об'єднано і з'єднано з го і двадцятого транзисторів з'єднано з базами та шиною нульового потенціалу 3, бази тринадцятого колекторами двадцять першого і двадцять другого 21 і чотирнадцятого 24 транзисторів з'єднано з транзисторів відповідно, а також з базами двадцябазами та колекторами сімнадцятого 25 і вісімнадть третього і двадцять четвертого транзисторів цятого 30 транзисторів відповідно, а також з емівідповідно, емітери двадцять першого і двадцять терами дев'ятнадцятого 26 і двадцятого 29 трандругого транзисторів об'єднано та з'єднано з друзисторів відповідно, колектори дев'ятнадцятого 26 гим виводом коригуючого конденсатора, емітери і двадцятого 29 транзисторів з'єднано з базами та третього, сьомого, тринадцятого, сімнадцятого та колекторами двадцять першого 27 і двадцять друколектор двадцять третього транзисторів з'єднано гого 28 транзисторів відповідно, а також з базами з шиною додатного живлення, емітери четвертого, двадцять третього 31 і двадцять четвертого 32 восьмого, чотирнадцятого, вісімнадцятого та колетранзисторів відповідно, емітери двадцять першоктор двадцять четвертого транзисторів з'єднано з го 27 і двадцять другого 28 транзисторів об'єднашиною від'ємного живлення, емітери двадцять но, емітери двадцять третього 31 і двадцять четтретього і двадцять четвертого транзисторів об'євертого транзисторів об'єднано та з'єднано з днано та з'єднано з другим виводом резистора другим виводом резистора зворотного зв'язку і зворотного зв'язку, а також з вихідною шиною ввекоригуючого конденсатора, а також з вихідною дено двадцять п'ятий, двадцять шостий транзисшиною 34, емітери третього 7, сьомого 11, п'ятнатори, причому емітери двадцять п'ятого і двадцять дцятого 15, тринадцятого 21, сімнадцятого 25 та шостого транзисторів з'єднано між собою та з шиколектор двадцять третього 31 транзисторів з'єдною нульового потенціалу, колектори двадцять нано з шиною додатного живлення 33, емітери п'ятого і двадцять шостого транзисторів з'єднано з четвертого 10, восьмого 14, шістнадцятого 18, базами дев'ятнадцятого і двадцятого транзисторів чотирнадцятого 24, вісімнадцятого 30 та колектор відповідно, а також з колекторами тринадцятого і двадцять четвертого 32 транзисторів з'єднано з чотирнадцятого транзисторів відповідно, бази шиною від'ємного живлення 35. двадцять п'ятого і двадцять шостого транзисторів Пристрій працює наступним чином. з'єднано з базами та колекторами одинадцятого і Якщо вхідний струм втікає в схему на вхідну дванадцятого транзисторів відповідно, колекторашину 6, то шостий 9 транзистор привідкривається, ми п'ятнадцятого та шістнадцятого транзисторів а п'ятий 8 транзистор призакривається. При цьому, відповідно, а також базами дев'ятого та десятого базовий струм шістнадцятого 18 транзистора збітранзисторів відповідно. льшується а базовий струм п'ятнадцятого 15 транНа кресленні представлено принципову схему зистора зменшується. У свою чергу шістнадцятий двотактного симетричного підсилювача струму. 18 транзистор привідкривається а п'ятнадцятий 15 Пристрій містить вхідну шину 6, яку з'єднано з транзистор призакривається. При цьому колекторпершим виводом резистора зворотного зв'язку 20 ний струм шістнадцятого 18 транзистора збільшута коригуючого конденсатора 19, а також з емітеється а колекторний струм п'ятнадцятого 15 транрами п'ятого 8 і шостого 9 транзисторів, бази п'язистора зменшується. У свою чергу базовий струм того 8 і шостого 9 транзисторів з'єднано з базами двадцять шостого 23 транзистора збільшується, та колекторами першого 2 і другого 4 транзисторів що призводить до його привідкривання, а базовий відповідно, а також з шинами додатного 33 і від'єструм двадцять п'ятого 22 транзистора зменшумного 35 живлення через перше 1 та друге 5 джеється що призводить до його призакривання. При рела струму відповідно, емітери першого 2 і другоцьому потенціал точки об'єднання емітерів дваго 4 транзисторів об'єднано та з'єднано з шиною дцять першого 27 і двадцять другого 28 транзиснульового потенціалу 3, колектори п'ятого 8 і шосторів зменшується та прямує до -Uж. Потенціал того 9 транзисторів з'єднано з колекторами треточки об'єднання емітерів двадцять третього 31 і тього 7 і четвертого 10 транзисторів відповідно, а двадцять четвертого 32 транзисторів із другими також з базами п'ятнадцятого 15 і шістнадцятого виводами коригуючого конденсатора 19 і резисто18 транзисторів відповідно, бази третього 7 і четра зворотного зв'язку 20 та вихідною шиною 34 вертого 10 транзисторів з'єднано з базами та ковідслідковує потенціал точки об'єднання емітерів лекторами сьомого 11 і восьмого 14 транзисторів двадцять першого 27 і двадцять другого 28 транвідповідно, а також з колекторами дев'ятого 12 і зисторів також зменшується і прямує до -Uж. десятого 13 транзисторів відповідно, емітери деЯкщо вхідний струм витікає зі схеми на вхідну 7 52770 8 шину 6, то шостий 9 транзистор призакривається, Дев'ятий 12, десятий 13, одинадцятий 16, дваа п'ятий 8 транзистор привідкривається. При цьонадцятий 17 транзистори відповідно утворюють му, базовий струм шістнадцятого 18 транзистора двонаправлений відбивач струму, який в поєднанзменшується, а базовий струм п'ятнадцятого 15 ні з компенсаторами струму, які побудовано на транзистора збільшується. У свою чергу шістнатретьому 7, сьомому 11, четвертому 10, восьмому дцятий 18 транзистор призакривається а п'ятнад14 транзисторах відповідно, задають режим по цятий 15 транзистор привідкривається. При цьому постійному струму проміжних підсилювальних касколекторний струм шістнадцятого 18 транзистора кадів, які побудовано на п'ятнадцятому 15, шістназменшується, а колекторний струм п'ятнадцятого дцятому 19 транзисторах відповідно. Одинадцятий 15 транзистора збільшується. У свою чергу базо16, дванадцятий 17, двадцять п'ятий 22, двадцять вий струм двадцять шостого 23 транзистора змешостий 23 транзистори утворюють проміжний двоншується, що призводить до його призакривання, тактний підсилювальний каскад. Відбивачі Уїлсоа базовий струм двадцять п'ятого 22 транзистора на, які побудовано на тринадцятому 21, сімнадцязбільшується що призводить до його привідкритому 25, дев'ятнадцятому 26 та чотирнадцятому вання. При цьому потенціал точки об'єднання емі24, двадцятому 29, вісімнадцятому 30 транзистотерів двадцять першого 27 і двадцять другого 28 рах відповідно забезпечують передачу підсиленотранзисторів збільшується та прямує до +Uж. Пого сигналу із двотактного симетричного проміжного тенціал точки об'єднання емітерів двадцять трепідсилювального каскаду на двотактний симетритього 31 і двадцять четвертого 32 транзисторів із чний вихідний підсилювальний каскад, який побудругими виводами коригуючого конденсатора 19 і дованого на двадцять першому 27, двадцять друрезистора зворотного зв'язку 20 та вихідною шигому 28, двадцять третьому 31, двадцять ною 34 підслідковує потенціал точки об'єднання четвертому 32 транзисторах відповідно. емітерів двадцять першого 27 і двадцять другого Коригуючий конденсатор 19 коригує АЧХ і за28 транзисторів також збільшується і прямує до побігає генерації схеми Резистор зворотного зв'яз+Uж. ку 20 задає коефіцієнт підсилення схеми. Перший 2, другий 4, п'ятий 8, шостий 9 транШини додатного 33 і від'ємного 35 живлення, а зистори а також перше 1 і друге 5 джерела струмів також шина нульового потенціалу 3 забезпечують утворюють схему завдання режимів по постійному необхідні рівні напруг для живлення схеми. струму каскадів схеми. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
