Поворотна колонка стріли гідравлічного екскаватора

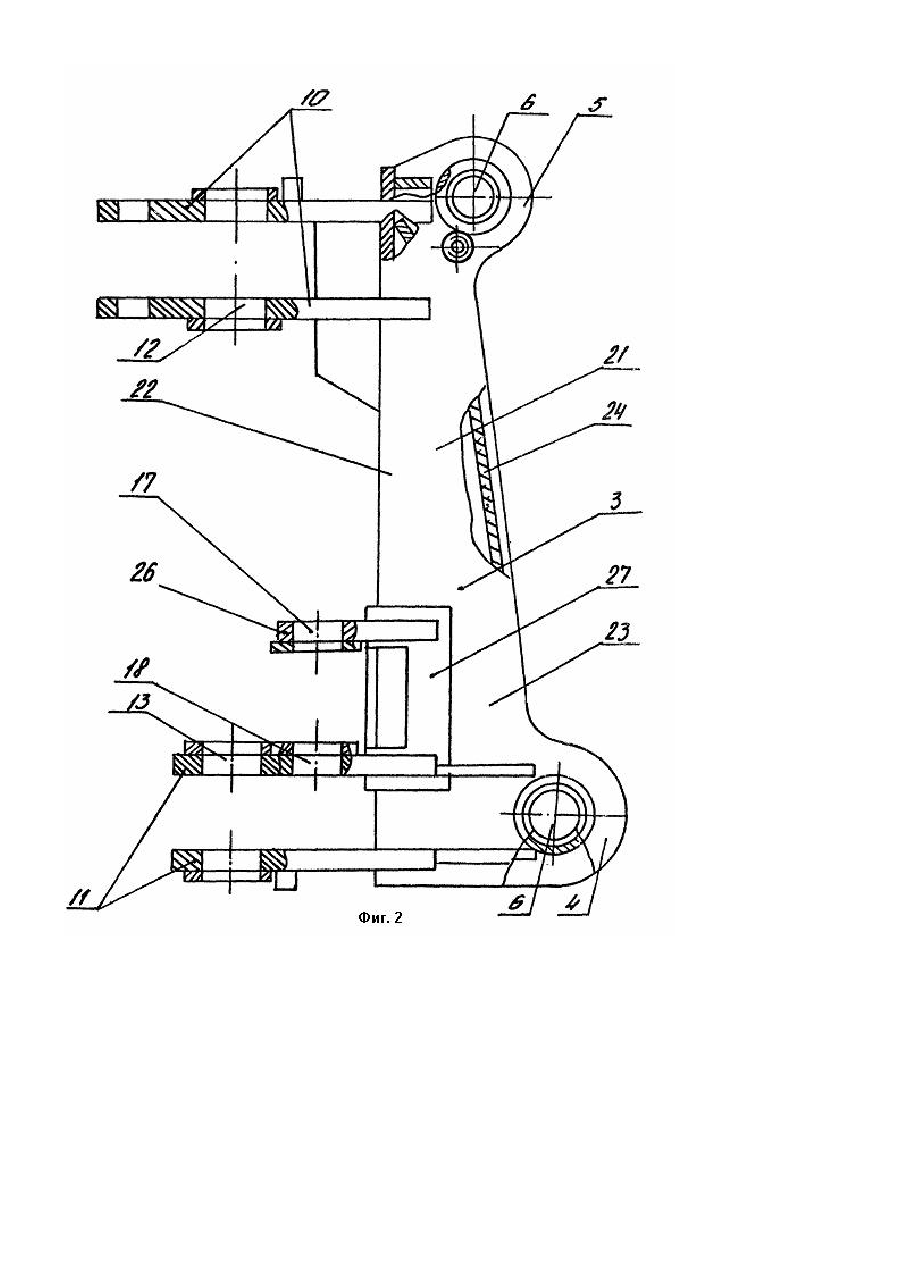

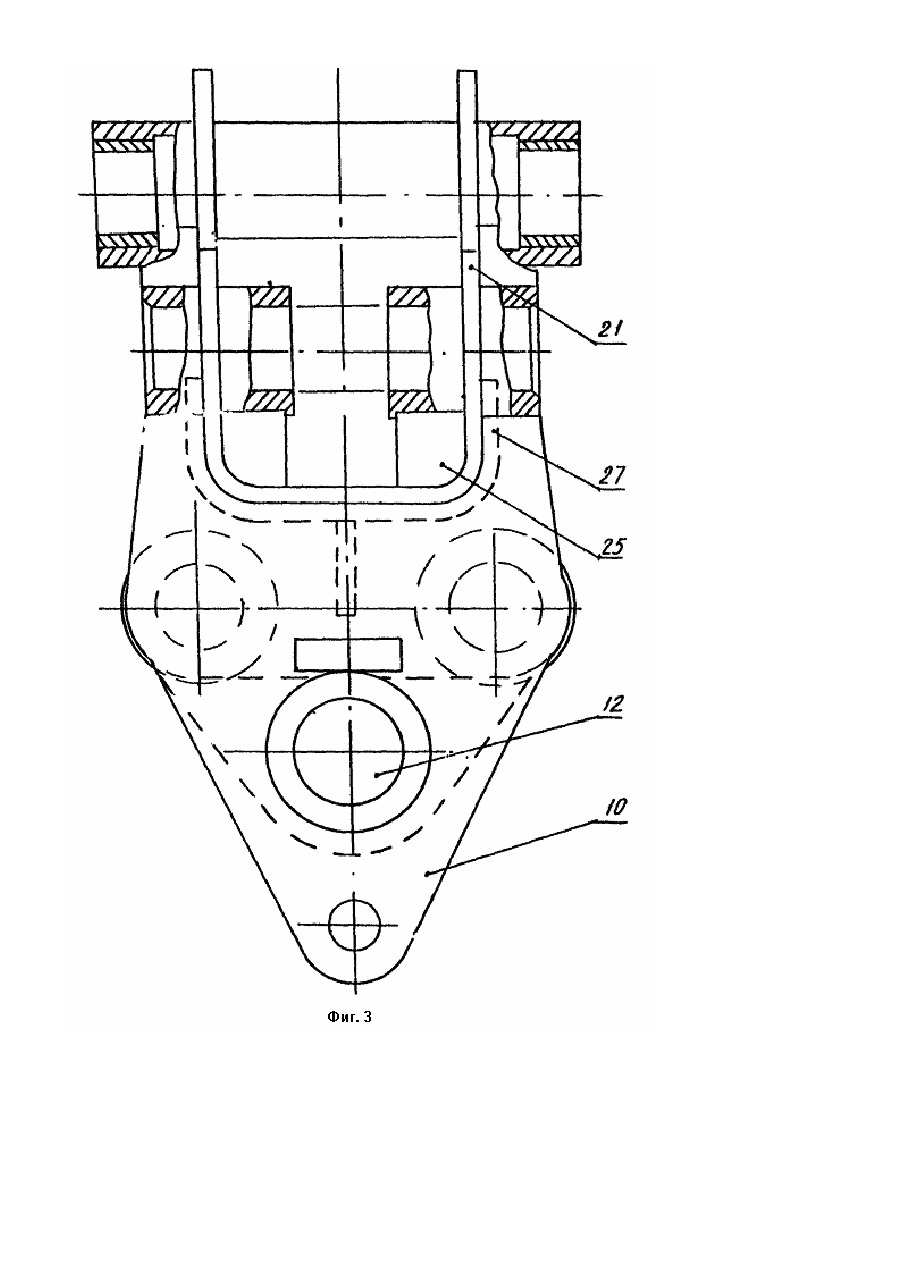

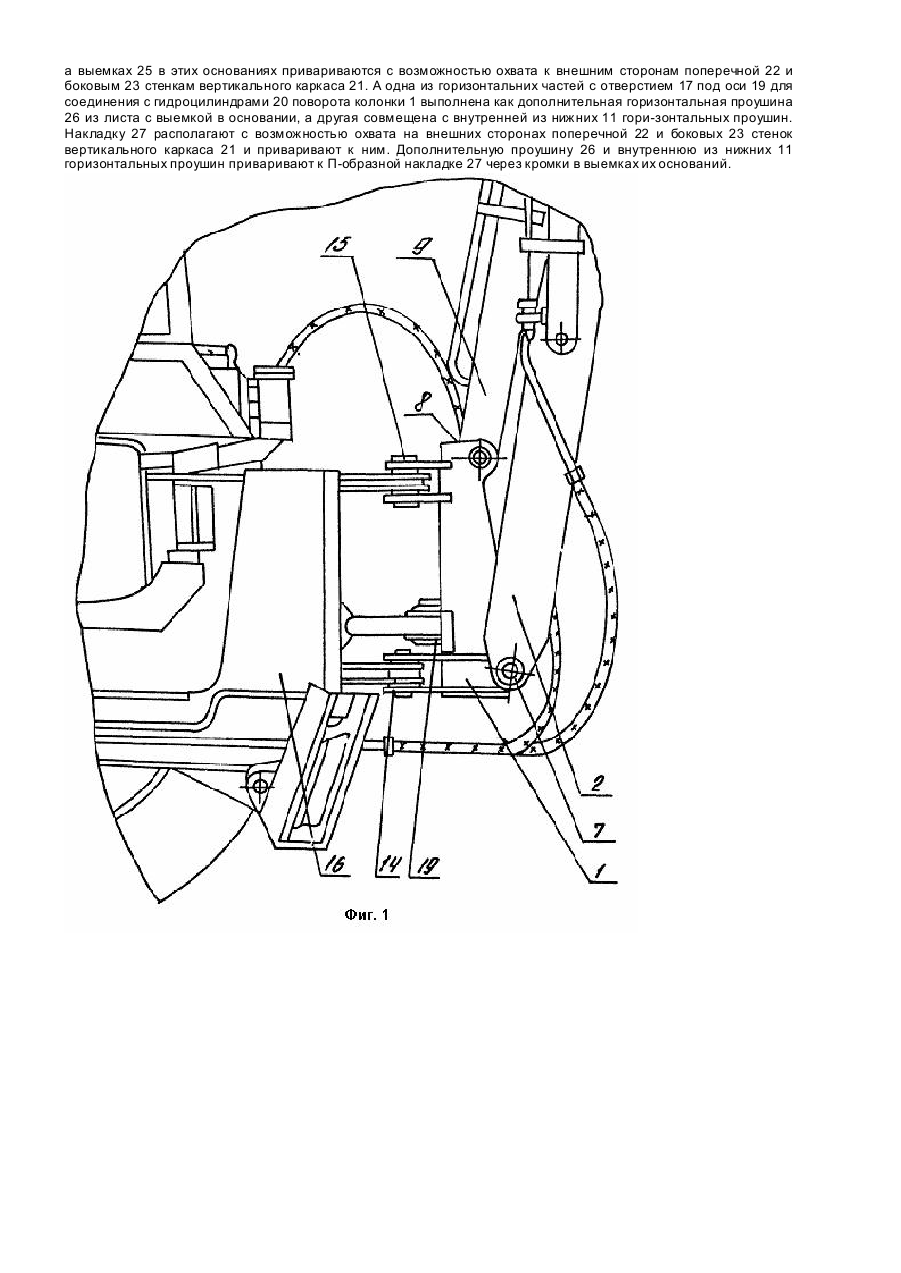

Изобретение относится к машинам предназначенным для проведения земляных и погрузочных работ, а именно к машинам типа гидравлических экскаваторов. Известна поворотная колонка стрелы гидравлического экскаватора, содержащая стойку и проушины для ее соединения с рамой базовой машины [1]. Управление колонки осуществляется двумя гидроцилиндрами поворота. Стойка колонки выполнена из сварных деталей. Однако эта конструкция колонки не предусматривает установку стрелы и гидроцилиндра ее управления непосредственно на стойке колонки. Промежуточный рычаг шарнирно установлен на стойке и управляется смонтированным также на стойке специальным гидроцилиндром. Именно на этом рычаге установлены стрела и гидроцилиндр ее управления. В конструкциях же экскаваторов с поворотной колонкой последние используются на практике как правило безрычажными. Кроме того сварная конструкция стойки в известной колонке не имеет замкнутого в поперечном сечении периметра. Это снижает сопротивление кручению конструкции стойки и, соответственно, надежность конструкции и требует значительного увеличения металлоемкости. В некоторой степени сопротивлению кручению стойки способствует наличие специального гидроцилиндра управления рычагом. Вместе с тем выполнение стенок стойки из отдельных деталей также снижает сопротивляемость конструкций стойки на кручение. В качестве прототипа предложенного изобретения выбрана поворотная колонка стрелы гидравлического экскаватора с безрычажной установкой на стойке колонки стрелы и ее гидроцилиндра поворота [2]. Эта колонка содержит стойку с вертикальными проушинами для соединения со стрелой и гидроцилиндром. С противоположной стороны на стойке закреплены горизонтальные проушины для -шарнирной установки через вертикальные оси колонки на раме базовой машины. Соединение гидроцилиндров поворота колонки с ее стойкой обеспечивается через кинематически связанные части (элементы). Стойка этой конструкции выполнена литой и цельнометаллической для достаточной жесткости надежности конструкции. Недостатком известной колонки является то, что ее стойка выполнена литой, цельнометаллической, без наружных ребер, в результате чего конструкция не обладает достаточной жесткостью при воздействии на нее изгибающего момента от нагрузок, вызываемых стрелой экскаватора в процессе работы. В основу изобретения поставлена задача усовершенствовать поворотную колонку стрелы гидравлического экскаватора за счет конструктивных изменений, чем обеспечивается повышение жесткости и надежности конструкции поворотной колонки и снижение металлоемкости. Поставленная задача решается тем, что в поворотной колонке стрелы гидравлического экскаватора, содержащей стойку с нижними и верхними вертикальными проушинами, имеющими отверстия под горизонтальные оси для соединения колонки соответственно со стрелой и гидроцилиндром ее поворота, размещенные на стойке с противоположной стороны от вертикальных проушин верхние и нижние горизонтальные проушины с отверстиями под вертикальные оси для соединения с рамой базовой машины и соединенные со стойкой с противоположной стороны от вертикальных проушин горизонтальные части с отверстиями под вертикальные оси для соединения с гидроцилиндрами поворота колонки, согласно изобретению, стойка выполнена в виде короба, состоящего из вертикального П-образно изогнутого в поперечном сечении листового каркаса, который обращен вертикальной поперечной стенкой в сторону горизонтальных проушин и имеет верхние и нижние выступы на свободных сторонах его боковых стенок, образующи х вертикальные проушины стойки, и из наклонной в сторону от вертикальных проушин дополнительной поперечной листовой стенки, которая приварена боковыми кромками к внутренним сторонам боковых стенок и верхней кромкой к внутренней стороне поперечной стенки каркаса, горизонтальные проушины выполнены в виде листовых элементов с выемками в основаниях, и верхние из них и внешние из нижних через кромки в выемках этих оснований закреплены с возможностью охвата к внешним сторонам поперечной и боковых стенок вертикального каркаса, при этом одна из горизонтальных частей с отверстием под оси для соединения с гидроцилиндрами поворота колонки выполнена в виде дополнительной горизонтальной проушины из листа с выемкой в основании, а другая совмещена с внутренней из нижних горизонтальных проушин, причем вертикальный каркас снабжен П-образной в поперечном сечении вертикальной накладкой, которая расположена с возможностью охвата на внешних сторонах поперечной и боковых стенок вертикального каркаса и жестко связана с ним, а дополнительная и внутренняя из нижних горизонтальных проушин жестко связаны с П-образной накладкой через кромки в выемках их оснований. Заявленная совокупность существенных признаков позволяет выполнить стенки короба и проушины меньшей толщины при обеспечении достаточной жесткости и надежности всей металлоконструкции колонки. Предлагаемое изобретение поясняется чертежами, где на фиг. 1 изображена колонка со стрелой, общий вид; на фиг. 2 -колонка, вид сбоку; на фиг. 3 - колонка, вид сверху. Поворотная колонка 1 стрелы 2 гидравлического экскаватора включает стойку 3 с нижними 4 и верхними 5 вертикальными проушинами, имеющими отверстия 6 под горизонтальные оси 7 и 8 для соединения колонки 1 со стрелой 2 и гидроцилиндром 9 ее поворота. На стойке 3 имеются закрепленные с противоположной стороны от вертикальных проушин 4 и 5 верхние и нижние 10 и соответственно 11 горизонтальные проушины с выемками 25 в основаниях и с отверстиями 12 и 13 под вертикальные оси 14 и 15 для соединения с рамой 16 базовой машины и соединенные со стойкой 3 с противоположной стороны от проушин 4 и 5 горизонтальные части с отверстиями 17 и 18 под вертикальные оси 19 для соединения с гидроцилиндрами 20 поворота колонки 1. : Стойка 3 выполнена коробчатой и состоит из вертикального П-образно изогнутого в поперечном сечении листового каркаса 21 с вертикальной поперечной стенкой 22, с верхними и нижними выступами на его ' боковых стенках 23. и из наклонной дополнительной поперечной листовой стенки 24. Одна из дополнительных проушин 26 имеет выемку в основании, а вертикальный каркас 21 - П-образную в поперечной сечении вертикальную накладку 27. Выполняя стойку 3 в виде короба, состоящего из вертикального П-образного в поперечном сечении листового каркаса 21 и из наклонной в сторону от вертикальных проушин 4 и 5 дополнительной поперечной листовой стенки 24, которую приваривают боковыми кромками к внутренним сторонам і боковых стенок 23 и верхней кромкой к внутренней стороне поперечной стенки 22 каркаса 21, обращают его вертикальной поперечной стенкой 22 в сторону горизонтальных проушин 10 и 11. Верхние и нижние выступы на свободных сторонах боковых стенок 23 образуют вертикальные проушины 4 и 5 стойки 3. Проушины же 10 и 11 выполняют в виде листовых элементов с выемками 25 в основаниях, причем верхние 10 и внешняя из нижних 11 через кромки а выемках 25 в этих основаниях привариваются с возможностью охвата к внешним сторонам поперечной 22 и боковым 23 стенкам вертикального каркаса 21. А одна из горизонтальних частей с отверстием 17 под оси 19 для соединения с гидроцилиндрами 20 поворота колонки 1 выполнена как дополнительная горизонтальная проушина 26 из листа с выемкой в основании, а другая совмещена с внутренней из нижних 11 гори-зонтальных проушин. Накладку 27 располагают с возможностью охвата на внешних сторонах поперечной 22 и боковых 23 стенок вертикального каркаса 21 и приваривают к ним. Дополнительную проушину 26 и внутреннюю из нижних 11 горизонтальных проушин приваривают к П-образной накладке 27 через кромки в выемках их оснований.
