Робоче обладнання гідравлічного екскаватора

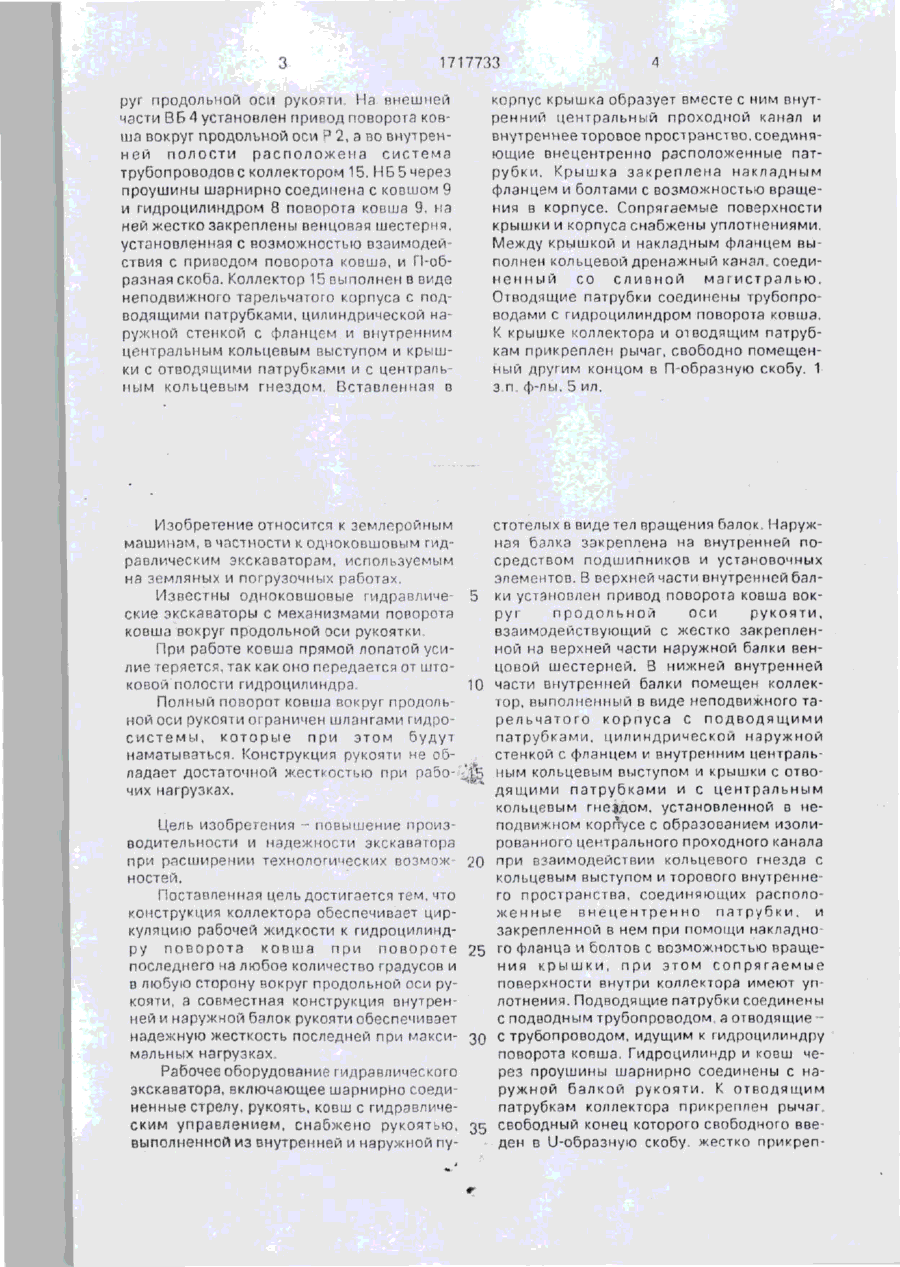

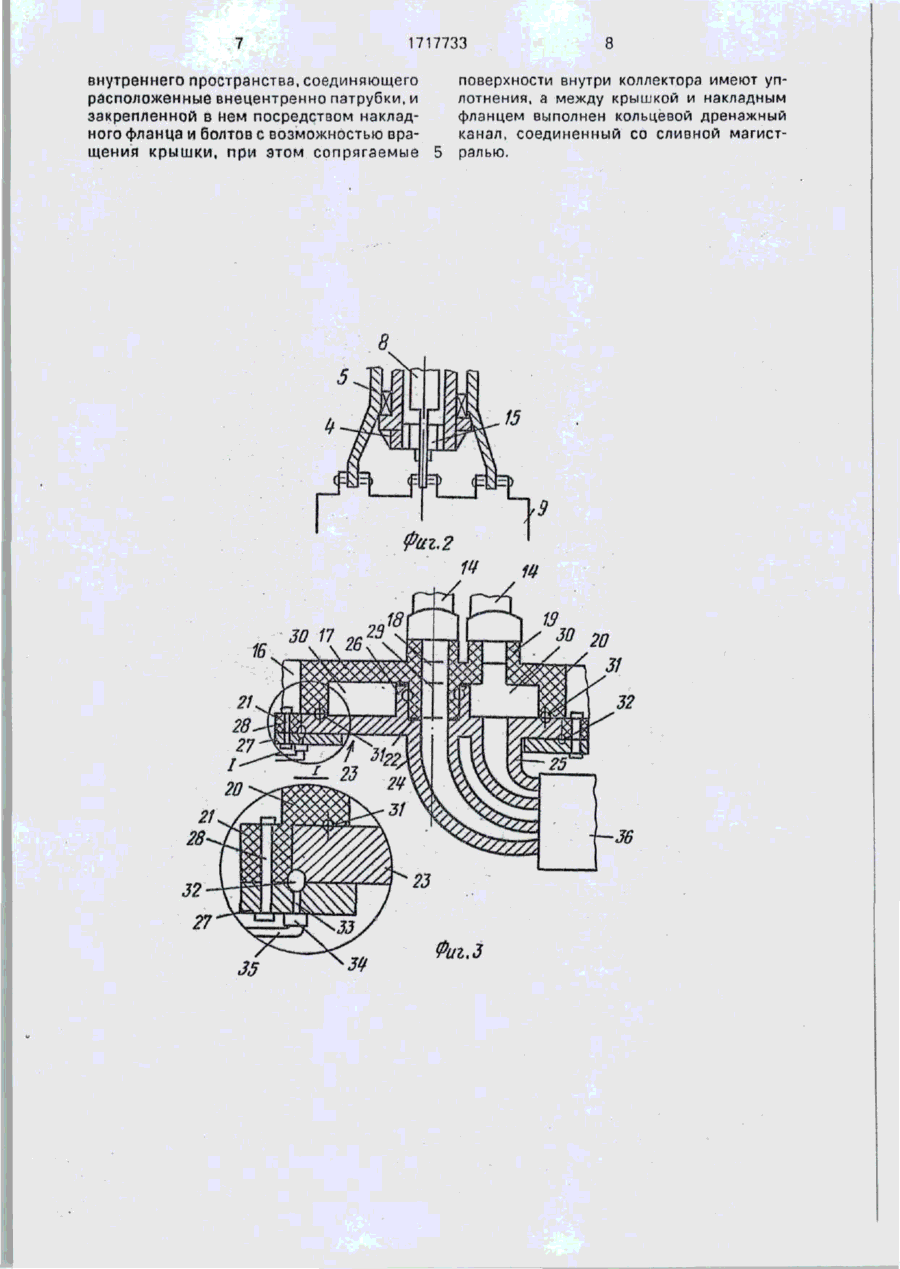

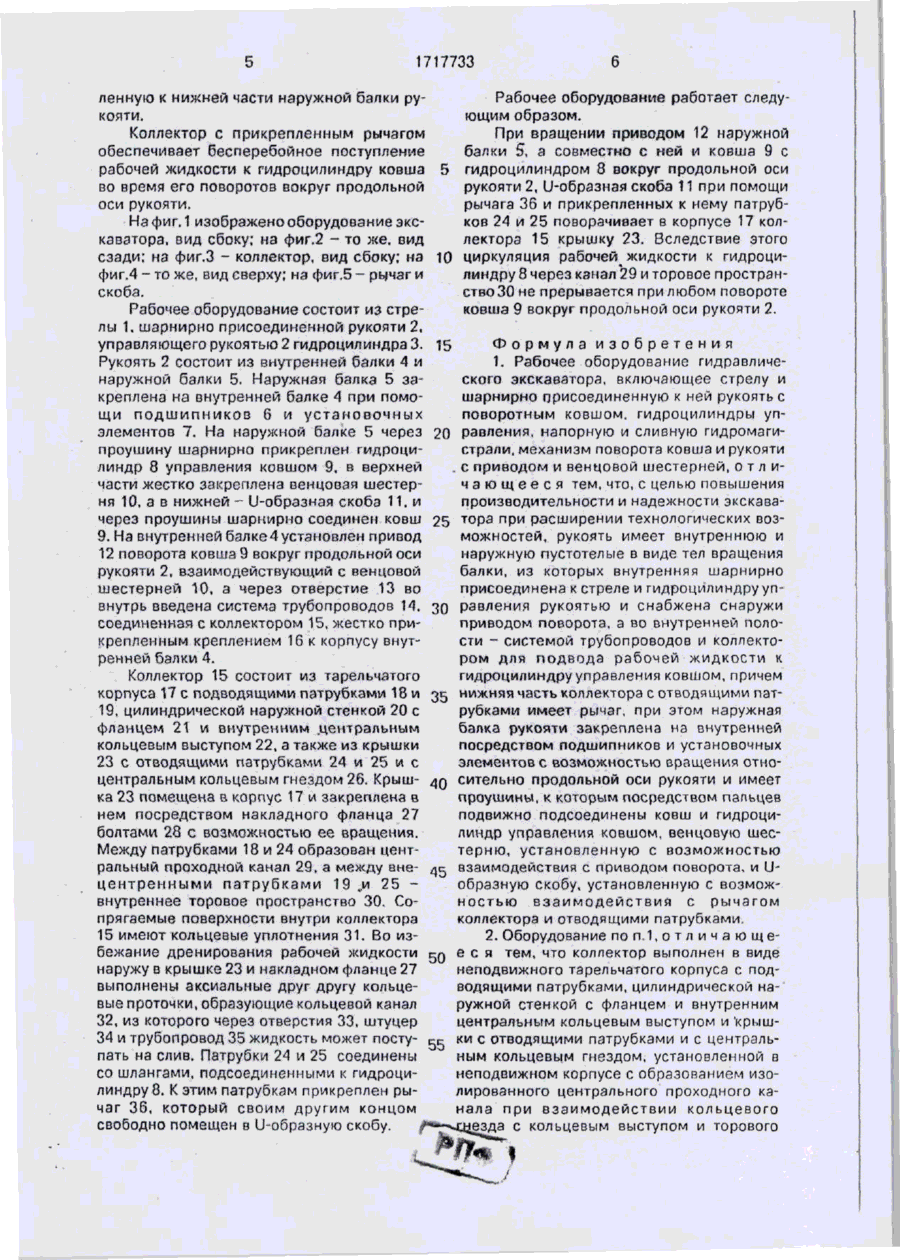

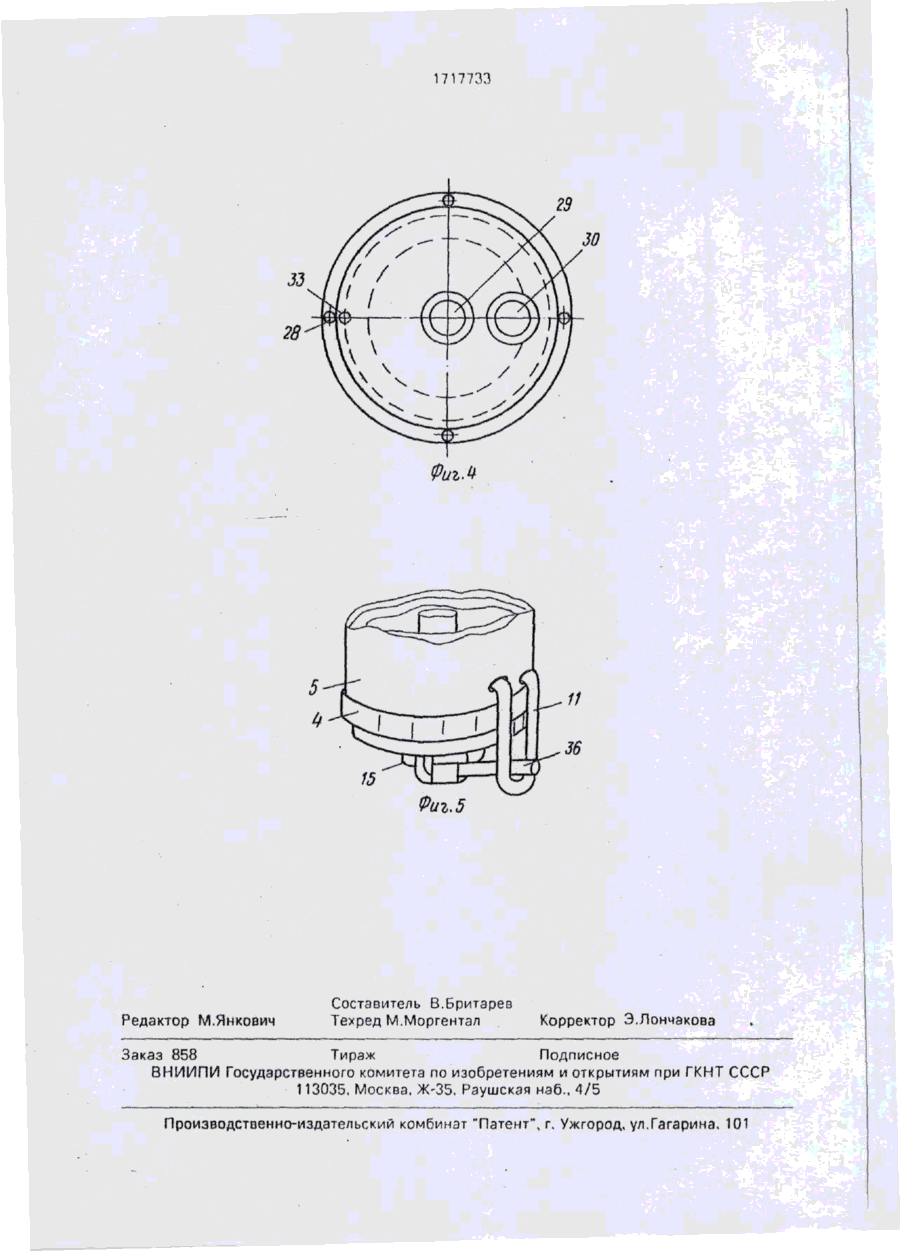

Изобретение относится к землеройным машинам, Б частности к одноковшовым гидравлическим экскаваторам, используемым 12 Фиг.1 на земляных и погрузочных работах. Цель изобретения - повышение производительности и надежности экскаватора при расширении технологических возможностей. Рабочее оборудование содержит стрелу 1 и шарнирно присоединенную к ней рукоять (Р) 2 с ковшом 9, гидроцилиндры управления. Р 2 выполнена в виде внутренней (ВБ) 4 и наружной (НБ) 5 пустотелых в виде тел вращения балок. ВБ 4 шарнирно присоединена к стреле 1 и гидроцилиндру 13 управления Р 2, а НБ 5 закреплена на ВБ 4 посредством подшипников и установочных элементов с возможностью вращения вок 1717733 руг продольной оси рукояти На внешней части ВБ 4 установлен привод поворота ковша вокруг продольной оси Р 2, а во внутренней полости расположена система трубопроводов с коллектором 15. НБ 5 через проушины шарнирно соединена с ковшом 9 и гидроцилиндром 8 поворота ковша 9, на ней жестко закреплены венцовая шестерня, установленная с возможностью взаимодействия с приводом поворота ковша, и П-образная скоба. Коллектор 15 выполнен в виде неподвижного тарельчатого корпуса с подводящими патрубками, цилиндрической наружной стенкой с фланцем и внутренним центральным кольцевым выступом и крышки с отводящими патрубками и с центральным кольцевым гнездом. Вставленная в корпус крышка образует вместе с ним внутренний центральный проходной канал и внутреннее торовое пространство, соединяющие внецентренно расположенные патрубки. Крышка закреплена накладным фланцем и болтами с возможностью вращения в корпусе. Сопрягаемые поверхности крышки и корпуса снабжены уплотнениями. Между крышкой и накладным фланцем выполнен кольцевой дренажный канал, соединенный со сливной магистралью. Отводящие патрубки соединены трубопроводами с гидроцилиндром поворота ковша. К крышке коллектора и oi водящим патрубкам прикреплен рычаг, свободно помещенный другим концом в П-образную скобу. 1 з п ф-лы, 5 ил, Изобретение относится к землеройным стотелых в виде теп вращения балок. Наружмашинам, в маетности к одноковшовым гидная балка закреплена на внутренней поравлическим экскаваторам, используемым средством подшипников и установочных на земляных и погрузочных работах. элементов. В верхней части внутренней балИзвестны одноковшовые гидравличе- 5 ки установлен привод поворота ковша вокруг продольной оси рукояти, ские экскаваторы с механизмами поворота взаимодействующий с жестко закрепленковша вокруг продольной оси рукоятки ной на верхней части наружной балки венПри работе ковша прямой лопатой усицовой шестерней. В нижней внутренней лие теряется, так как оно передается от штоковой полости гидроцилиндра 10 части внутренней балки помещен коллектор, выполненный в виде неподвижного таПолный поворот ковша вокруг продольрельчатого корпуса с подводящими ной оси рукояти ограничен шлангами гидропатрубками, цилиндрической наружной системы, которые при этом будут стенкой с фланцем и внутренним центральнаматываться. Конструкция рукояти не обладает достаточной жесткостью при рабо- '/рЗ ным кольцевым выступом и крышки с отводящими патрубками и с центральным чих нагрузках. кольцевым гнездом, установленной в неподвижном корпусе с образованием изолиЦель изобретения - повышение произрованного центрального проходного канала водительности и надежности экскаватора при расширении технологических возмож 20 П Р И взаимодействии кольцевого гнезда с ностей. кольцевым выступом и торового внутреннеПоставленная цель достигается тем, что го пространства, соединяющих располоконструкция коллектора обеспечивает цирженные внецентренно патрубки, и куляцию рабочей жидкости к гидроцилиндзакрепленной в нем при помощи накладнору поворота ковша при повороте 25 го фланца и болтов с возможностью вращепоследнего на любое количество градусов и ния крышки, при этом сопрягаемые в любую сторону вокруг продольной оси руповерхности внутри коллектора имеют упкояти, а совместная конструкция внутренлотнения. Подводящие патрубки соединены ней и наружной балок рукояти обеспечивает с подводным трубопроводом а отводящие надежную жесткость последней при макси- 30 с трубопроводом, идущим к гидроцилиндру мальных нагрузках поворота ковша. Гидроцилиндр и ковш через проушины шарнирно соединены с наРабочее оборудование гидравлического ружной балкой рукояти. К отводящим экскаватора, включающее шарнирно соедипатрубкам коллектора прикреплен рычаг. ненные стрелу, рукоять, ковш с гидравлическим управлением, снабжено рукоятью, 35 свободный конец которого свободного ввевыполненной из внутренней и наружной пуден в U-образную скобу, жестко прикреп 1717733 ленную к нижней части наружной балки рукояти. Коллектор с прикрепленным рычагом обеспечивает бесперебойное поступление рабочей жидкости к гидроцилиндру ковша во время его поворотов вокруг продольной оси рукояти. На фиг. 1 изображено оборудование экскаватора, вид сбоку; на фиг.2 - то же, вид сзади; нз фиг.З - коллектор, вид сбоку; на фиг.4 - то же, вид сверху; нз фиг.5 - рычаг и скоба. Рабочее оборудование состоит из стрелы 1, шзрнирно присоединенной рукояти 2, управляющего рукоятью 2 гидроцилиндра 3. 15 Рукоять 2 состоит из внутренней балки 4 и наружной балки 5. Наружная балка 5 закреплена на внутренней балке 4 при помощи подшипников б и установочных элементов 7. На наружной балке 5 через 20 проушину шарнирно прикреплен гидроцилиндр 8 управления ковшом 9, в верхней части жестко закреплена венцовзя шестерня 10, а в нижней - U-образная скоба 11. и через проушины шарнирно соединен ковш 25 9. На внутренней балке4 установлен привод 12 поворота ковша 9 вокруг продольной оси рукояти 2, взаимодействукжіий с венцовой шестерней 10, з через отверстие 13 во внутрь введена система трубопроводов 14. соединенная с коллектором 15, жестко при- 30 крепленным креплением 16 к корпусу внутренней балки 4. Рабочее оборудование работает следующим образом. При вращении приводом 12 наружной балки 5, з совместно с ней и ковша 9 с гидроцилиндром 8 вокруг продольной оси рукояти 2, U-образная скоба 11 при помощи рычага 36 и прикрепленных к нему патрубков 24 и 25 поворачивает в корпусе 17 коллектора 15 крышку 23. Вследствие этого циркуляция рабочей жидкости к гидроцилиндру 8 через канал 29 и торовое пространство 30 не прерывается при любом повороте ковша 9 вокруг продольной оси рукояти 2. Формула изобретения 1, Рабочее оборудование гидравлического экскаватора, включающее стрелу и шарнирно присоединенную к ней рукоять с поворотным ковшом, гидроцилиндры управления, напорную и сливную гидромагистрали, механизм поворота ковша и рукояти с приводом и венцовой шестерней, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности и надежности экскаватора при расширении технологических возможностей, рукоять имеет внутреннюю и наружную пустотелые в виде тел вращения балки, из которых внутренняя шарнирно присоединена к стреле и гидроцилиндру управления рукоятью и снабжена снаружи приводом поворота, а во внутренней полости - системой трубопроводов и коллектором для подвода рабочей жидкости к гидроцилиндру управления ковшом, причем Коллектор 15 состоит из тарельчатого нижняя часть коллектора с отводящими паткорпуса 17 с подводящими патрубками 18 и 35 рубками имеет рычаг, при этом наружная 19, цилиндрической наружной стенкой 20 с бапка рукояти закреплена на внутренней фланцем 21 и внутренним .центральным посредством подшипников и установочных кольцевым выступом 22, а также из крышки элементов с возможностью вращения отно23 с отводящими патрубками 24 и 25 и с сительно продольной оси рукояти и имеет центральным кольцевым гнездом 26. Крышпроушины, к которым посредством пальцев ка 23 помещена в корпус 17 и закреплена в подвижно подсоединены ковш и гидроцинем посредством накладного фланца 27 линдр управления ковшом, венцовую шесболтами 28 с возможностью ее вращения. терню, установленную с возможностью Между патрубками 18 и 24 образован центвзаимодействия с приводом поворота, и LJральный проходной канзл 29, а между внеобразную скобу, установленную с возможцентренными патрубками 19.и 25 ностью взаимодействия с рычагом внутреннее торовое пространство 30. Соколлектора и отводящими патрубками. прягаемые поверхности внутри коллектора 15 имеют кольцевые уплотнения 31. Во из2. Оборудование по п.1, о т л и ч а ю щебежание дренирования рабочей жидкости е с я тем, что коллектор выполнен в виде наружу в крышке 23 и накладном фланце 27 неподвижного тарельчатого корпуса с подвыполнены аксиальные друг другу кольцеводящими патрубками, цилиндрической на-' вые проточки, образующие кольцевой канал ружной стенкой с фланцем и внутренним 32, из которого через отверстия 33, штуцер центральным кольцевым выступом и 'крыш34 и трубопровод 35 жидкость может посту- ее ки с отводящими патрубками и с центральпать на слив. Патрубки 24 и 25 соединены ным кольцевым гнездом, установленной в со шлангами, подсоединенными к гидроцинеподвижном корпусе с образованием изолиндру 8. К этим патрубкам прикреплен рылированного центрального проходного качаг 36, который своим другим концомнала при взаимодействии кольцевого свободно помещен в U-образную скобу. іезда с кольцевым выступом и торового 1717733 внутреннего пространства, соединяющего расположенные внецентренно патрубки, и закрепленной в нем посредством накладного фланца и болтов с возможностью вращения крышки, при этом сопрягаемые поверхности внутри коллектора имеют уплотнения, а между крышкой и накладным фланцем выполнен кольцевой дренажный канал, соединенный со сливной магистралью. 15 Фиг.З 1717733 29 ФигЛ 15 Риг. 5 Редактор М.Янкович Составитель В.Бритарев Техред М.Моргентзл Корректор Э.Лончакова Заказ 858 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35, Раушская нзб.. А/5 Производственно-издательский комбинат "Патент"*, г. Ужгород, ул.Гагарина. 101
