Пристрій для передавання інформації

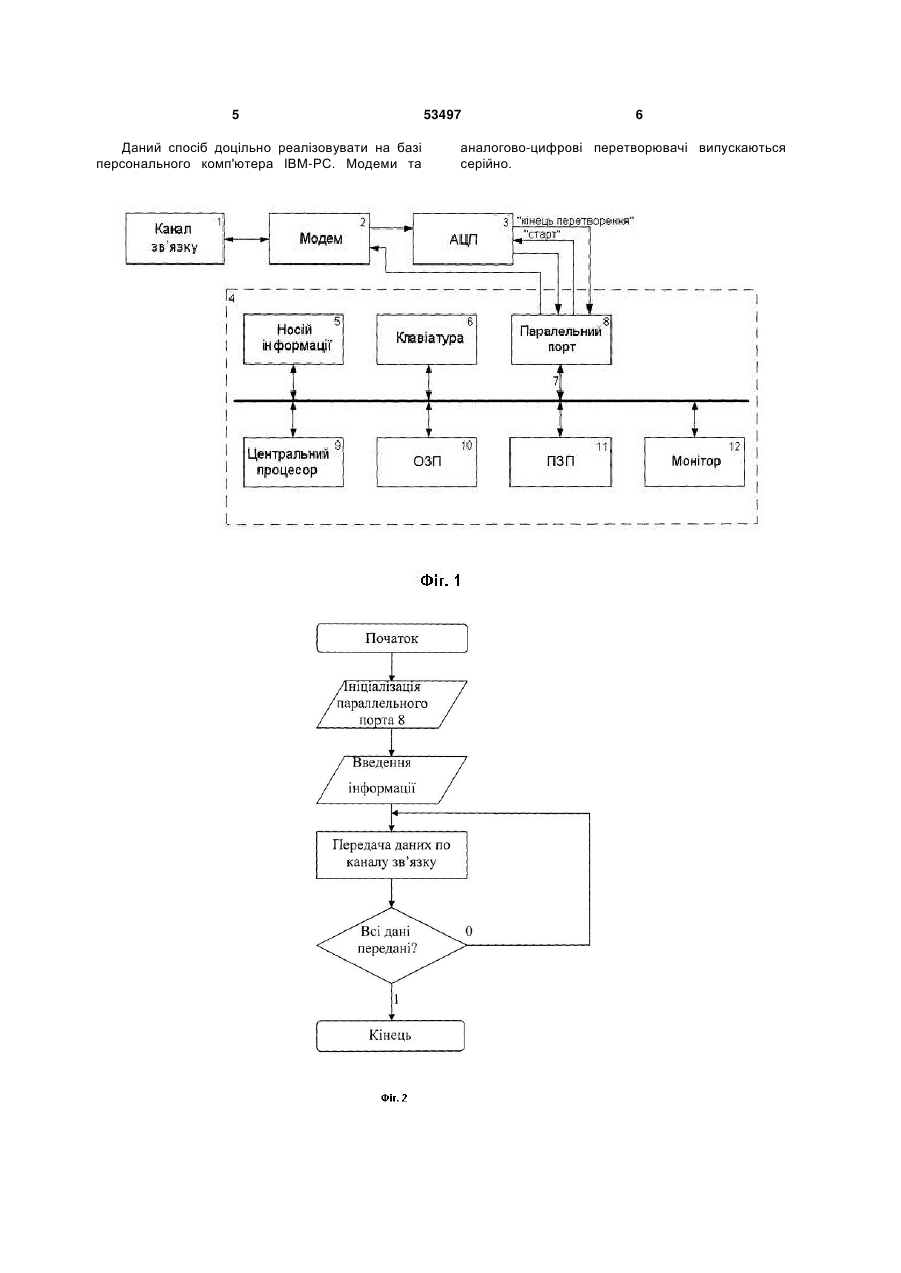

Пристрій для передавання інформації, який включає канал зв'язку, модем та центральний процесор, оперативний запам'ятовуючий пристрій, постійний запам'ятовуючий пристрій, монітор, клавіатуру та носій інформації, з'єднані системним 3 Недоліком пристрою є недостатня надійність передавання інформації тому, що у ньому не виконується фільтрація прийнятого сигналу. Шуми призводять до зміни форми сигналу, внаслідок чого сигнал може бути неправильно розпізнаний. Для організації безпомилкового передавання інформації потрібно використовувати коди для виявлення і виправлення помилок, а це призводить до зменшення швидкості передавання інформації. В основу корисної моделі поставлена задача створення пристрою для передавання інформації, в якому за рахунок введення нових блоків та зв'язків між ними з'являється можливість підвищити швидкодію та надійність передавання інформації за рахунок виконання фільтрації прийнятого сигналу. Це відбувається за рахунок обробки сигналу на приймальному боці. Для цього до складу пристрою введено аналогово-цифровий перетворювач та паралельний порт. Поставлена задача досягається тим, що в пристрій для передавання інформації, який вміщує канал зв'язку, модем та центральний процесор, оперативний запам'ятовуючий пристрій, постійний запам'ятовуючий пристрій, монітор, клавіатура та носій інформації, з'єднані системним каналом у складі персонального комп'ютера додатково введені паралельний порт та аналого-цифровий перетворювач, основний вихід та вихід для подачі сигналу "кінець перетворення" якого зв'язані з паралельним портом, вихід якого з'єднаний з входом "старт" аналогово-цифрового перетворювача та з входом модему, який у свою чергу з'єднаний у двох напрямках з каналом зв'язку, причому вихід модему з'єднаний з аналогово-цифровим перетворювачем, а вхід-з паралельним портом, який з'єднаний системним каналом з носієм інформації, клавіатурою, монітором, центральним процесором, оперативним та постійним запам'ятовуючим пристроями у складі персонального комп'ютера. На Фіг.1 представлена схема пристрою для передавання інформації; на Фіг.2 - схема програмного забезпечення для режиму передавання інформації; на Фіг.3 - схема програмного забезпечення для режиму приймання інформації. Пристрій для передавання інформації (Фіг.1) вміщує канал зв'язку 1, зв'язаний з модемом 2, вихід якого зв'язаний з входом аналоговоцифрового перетворювача 3, цифровий вихід та вихід для подачі сигналу "кінець перетворення" якого зв'язані з паралельним портом 8, від якого також подається сигнал "старт" на вхід аналоговоцифрового перетворювача 3, а вхід модему 2 - з паралельним портом 8, який з'єднаний з системним каналом 7 персонального комп'ютера 4, до складу якого входять носій інформації 5, клавіатура 6, системний канал 7, паралельний порт 8, центральний процесор 9, оперативний запам'ятовувальний пристрій 10, постійний запам'ятовувальний пристрій 11 та монітор 12, причому за допомогою системного каналу 7 центральний процесор 9 зв'язаний з блоками, які входять до складу персонального комп'ютера 4. Пристрій працює наступним чином. В режимі приймання інформації при увімкненні живлення центральний процесор 9 виводить на 53497 4 монітор 12 повідомлення про початковий розмір стандартного блока інформації і очікує повідомлення, введеного з клавіатури 6 персонального комп'ютера 4. Після цього центральний процесор 9 виконує зчитування даних з носія інформації 5 у розмірі стандартного блока даних у оперативний запам'ятовувальний пристрій 10. Центральний процесор 9 пересилає байт інформації в паралельний порт 8, який передає його до модему 2. Програмним шляхом здійснюється опитування регістра прапорців доки не буде встановлений прапорець кінця передавання байту, що свідчить про те, що байт даних переданий до каналу зв'язку 1. Після цього може передаватися наступний байт. Процес повторюється до тих пір, поки вся інформація, що міститься на носії інформації 5, не буде оброблена і передана до каналу зв'язку 1 (Фіг.2). В режимі приймання інформації сигнал, що поступає з каналу зв'язку 1 через модем 2 демодулюється і поступає на аналого-цифровий перетворювач 3. Після отримання сигналу "старт" від центрального процесора 9 через паралельний порт 8 і отримання першого біту інформації аналогово-цифровий перетворювач 3 починає свою роботу. Після завершення перетворення першого біта інформації центральний процесор 9 через паралельний порт 8 зчитує інформацію і розміщує їх у відповідних місцях оперативного запам'ятовувального пристрою 10. Центральний процесор 9 з перших N значень формує різницеву матрицю, оброблюючи її медіанним фільтром, реалізованим програмно. Після цього центральний процесор 9 після отримання сигналу "кінець перетворення" з аналогово-цифрового перетворювача 3 зчитує наступне значення і формує наступну різницеву матрицю для подальшої обробки (Фіг.3). Процес продовжується, поки не будуть оброблені усі значення. Після завершення обробки інформація записується на носій інформації 5. Одночасно з цим вона може бути виведена на монітор 11. Розрахунки за формулою (7), проведені з використання пакету MatCAD показують, що при імовірності спотворення елементарного сигналу р =0.1 для фільтра з апертурою N=5 імовірність вилучення імпульсної завади p(P) пр 0.998. Якщо імовірність спотворення біта інформації, у якому виникла імпульсна завада, складає 0.7, то без використання фільтра повна імовірність спотворення біта інформації складатиме 0.7 0.1=0.07. З використанням фільтра: 0.1 0.7 (1-0.998)=0.00014. Тобто імовірність спотворення біта інформації зменшується приблизно в 500 разів. Отримані результати показують високу ефективність використання фільтрів такого типу. Використання медіанного фільтру підвищує надійність приймання інформації за рахунок згладження форми прийнятого сигналу. Швидкий медіанний фільтр має більшу швидкодію порівняно з іншими цифровими фільтрами і при цьому в більшості випадків дає кращі результати. Найкращий результат медіанний фільтр дає при імпульсному характері завад. 5 Даний спосіб доцільно реалізовувати на базі персонального комп'ютера ІВМ-РС. Модеми та 53497 6 аналогово-цифрові перетворювачі випускаються серійно. 7 53497 8 Фіг.3 Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
