Конденсаційний гігрометр

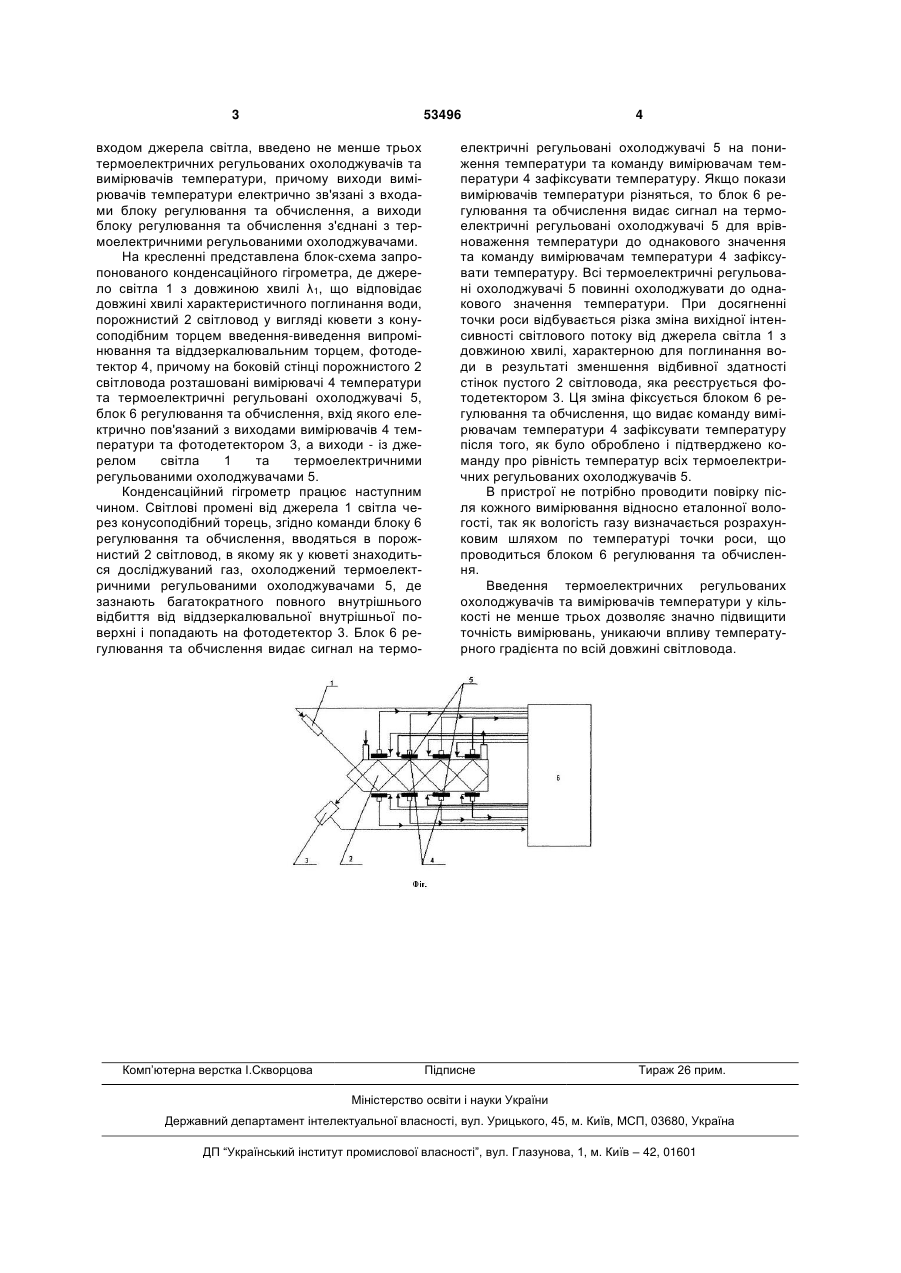

Конденсаційний гігрометр, що містить джерело світла, фотодетектор, порожнистий світловод у вигляді кювети з конусоподібним торцем введення-виведення випромінювання та віддзеркалюва 3 53496 входом джерела світла, введено не менше трьох термоелектричних регульованих охолоджувачів та вимірювачів температури, причому виходи вимірювачів температури електрично зв'язані з входами блоку регулювання та обчислення, а виходи блоку регулювання та обчислення з'єднані з термоелектричними регульованими охолоджувачами. На кресленні представлена блок-схема запропонованого конденсаційного гігрометра, де джерело світла 1 з довжиною хвилі λ1, що відповідає довжині хвилі характеристичного поглинання води, порожнистий 2 світловод у вигляді кювети з конусоподібним торцем введення-виведення випромінювання та віддзеркалювальним торцем, фотодетектор 4, причому на боковій стінці порожнистого 2 світловода розташовані вимірювачі 4 температури та термоелектричні регульовані охолоджувачі 5, блок 6 регулювання та обчислення, вхід якого електрично пов'язаний з виходами вимірювачів 4 температури та фотодетектором 3, а виходи - із джерелом світла 1 та термоелектричними регульованими охолоджувачами 5. Конденсаційний гігрометр працює наступним чином. Світлові промені від джерела 1 світла через конусоподібний торець, згідно команди блоку 6 регулювання та обчислення, вводяться в порожнистий 2 світловод, в якому як у кюветі знаходиться досліджуваний газ, охолоджений термоелектричними регульованими охолоджувачами 5, де зазнають багатократного повного внутрішнього відбиття від віддзеркалювальної внутрішньої поверхні і попадають на фотодетектор 3. Блок 6 регулювання та обчислення видає сигнал на термо Комп’ютерна верстка І.Скворцова 4 електричні регульовані охолоджувачі 5 на пониження температури та команду вимірювачам температури 4 зафіксувати температуру. Якщо покази вимірювачів температури різняться, то блок 6 регулювання та обчислення видає сигнал на термоелектричні регульовані охолоджувачі 5 для врівноваження температури до однакового значення та команду вимірювачам температури 4 зафіксувати температуру. Всі термоелектричні регульовані охолоджувачі 5 повинні охолоджувати до однакового значення температури. При досягненні точки роси відбувається різка зміна вихідної інтенсивності світлового потоку від джерела світла 1 з довжиною хвилі, характерною для поглинання води в результаті зменшення відбивної здатності стінок пустого 2 світловода, яка реєструється фотодетектором 3. Ця зміна фіксується блоком 6 регулювання та обчислення, що видає команду вимірювачам температури 4 зафіксувати температуру після того, як було оброблено і підтверджено команду про рівність температур всіх термоелектричних регульованих охолоджувачів 5. В пристрої не потрібно проводити повірку після кожного вимірювання відносно еталонної вологості, так як вологість газу визначається розрахунковим шляхом по температурі точки роси, що проводиться блоком 6 регулювання та обчислення. Введення термоелектричних регульованих охолоджувачів та вимірювачів температури у кількості не менше трьох дозволяє значно підвищити точність вимірювань, уникаючи впливу температурного градієнта по всій довжині світловода. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
