Спосіб передавання дискретної інформації в умовах частотно-імпульсної модуляції та пристрій для його реалізації

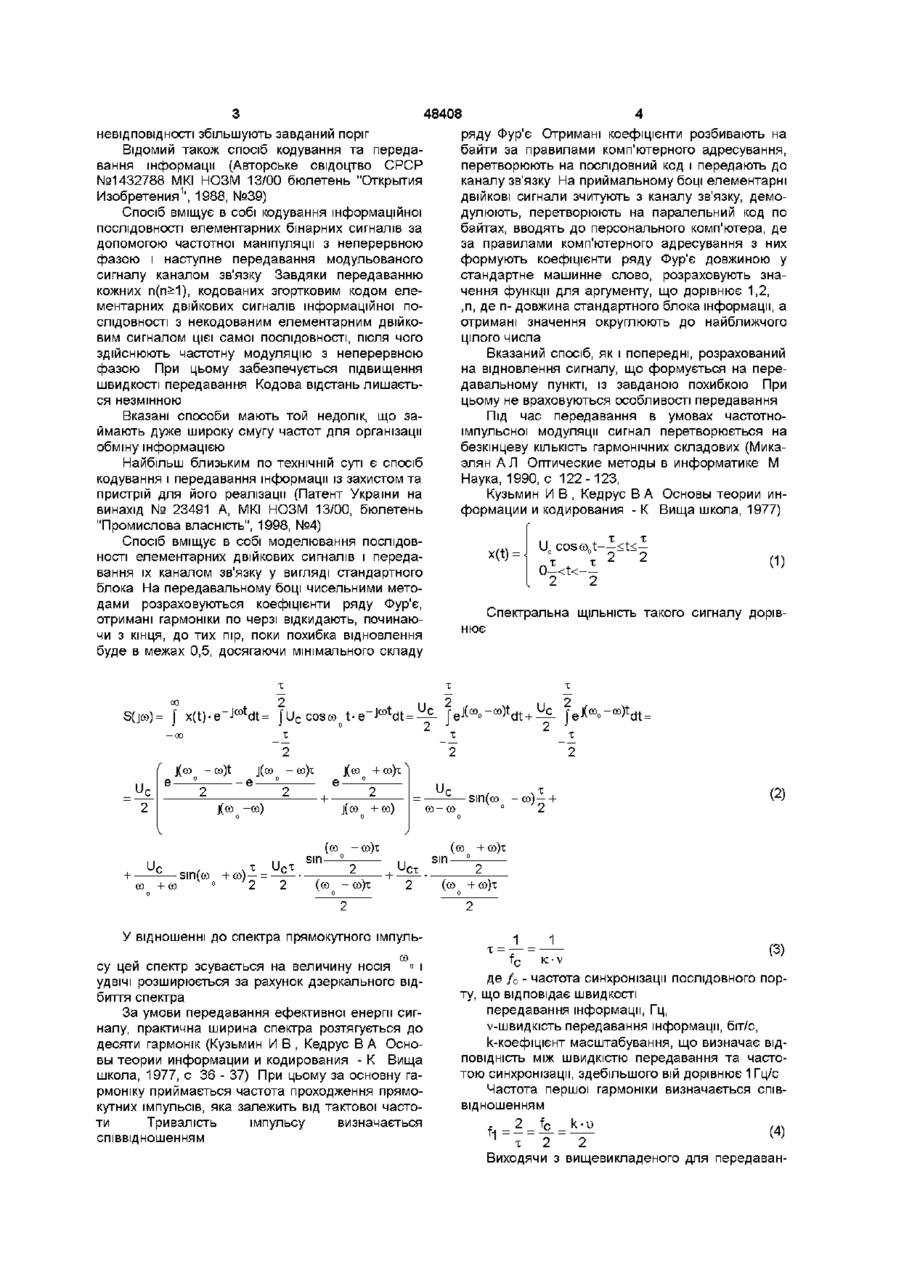

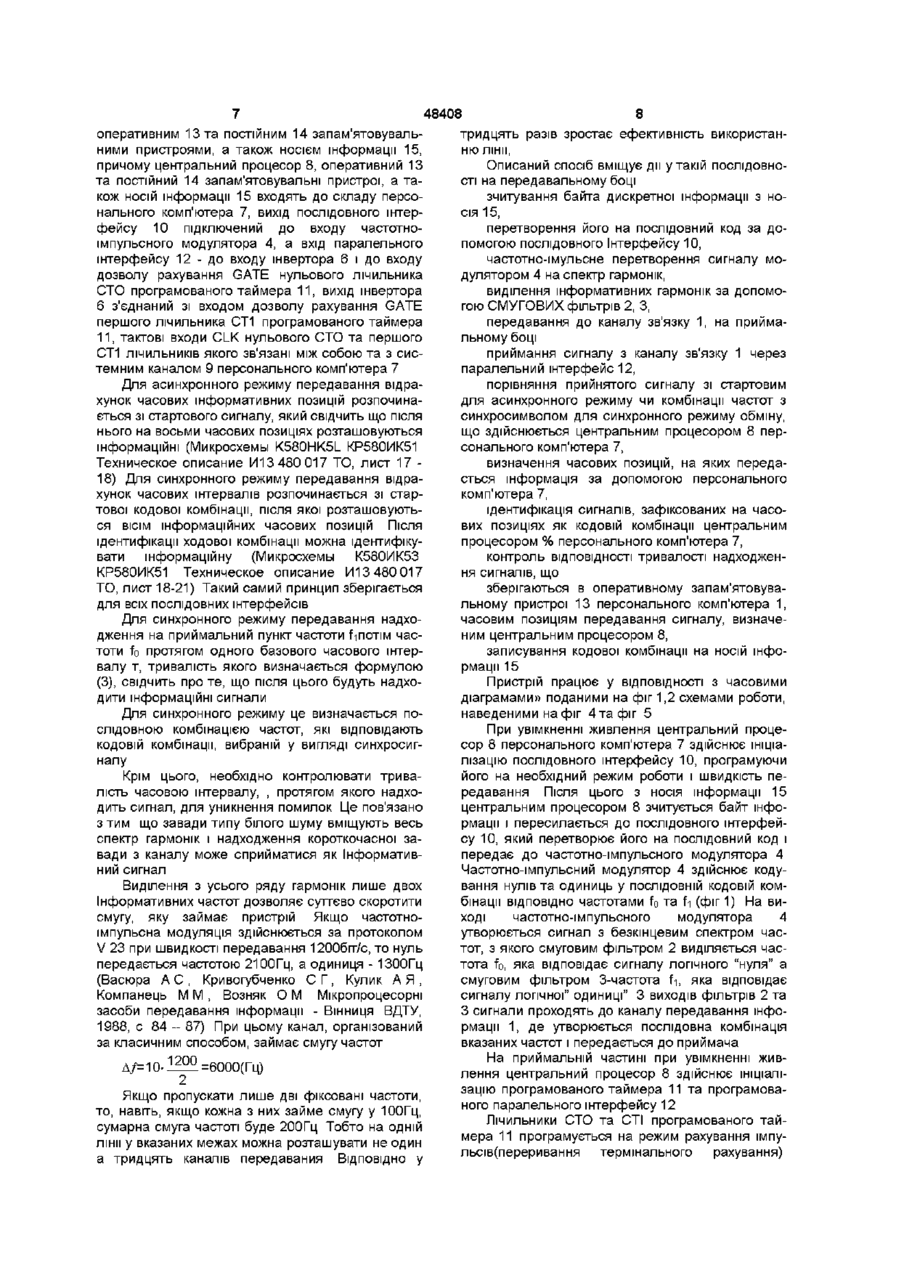

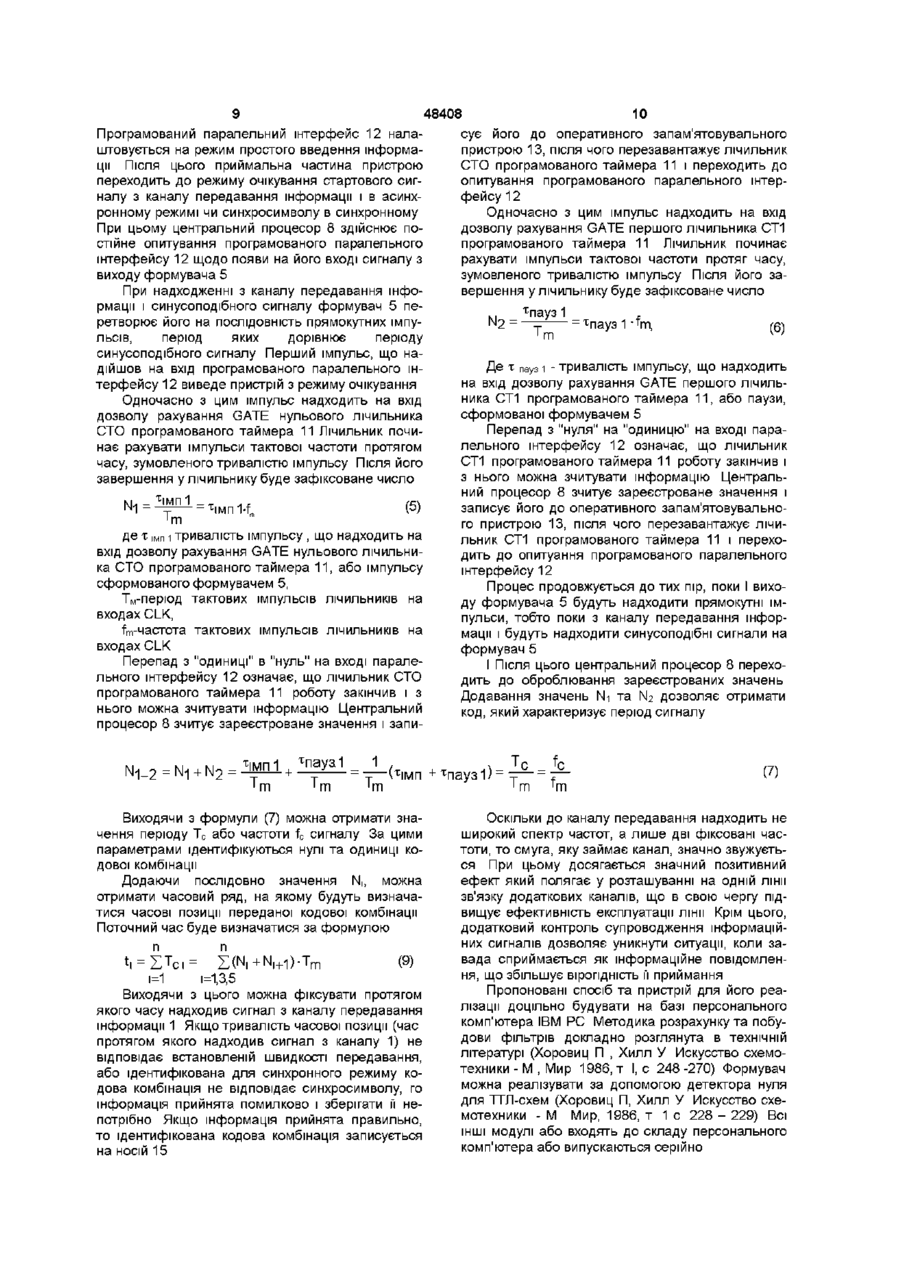

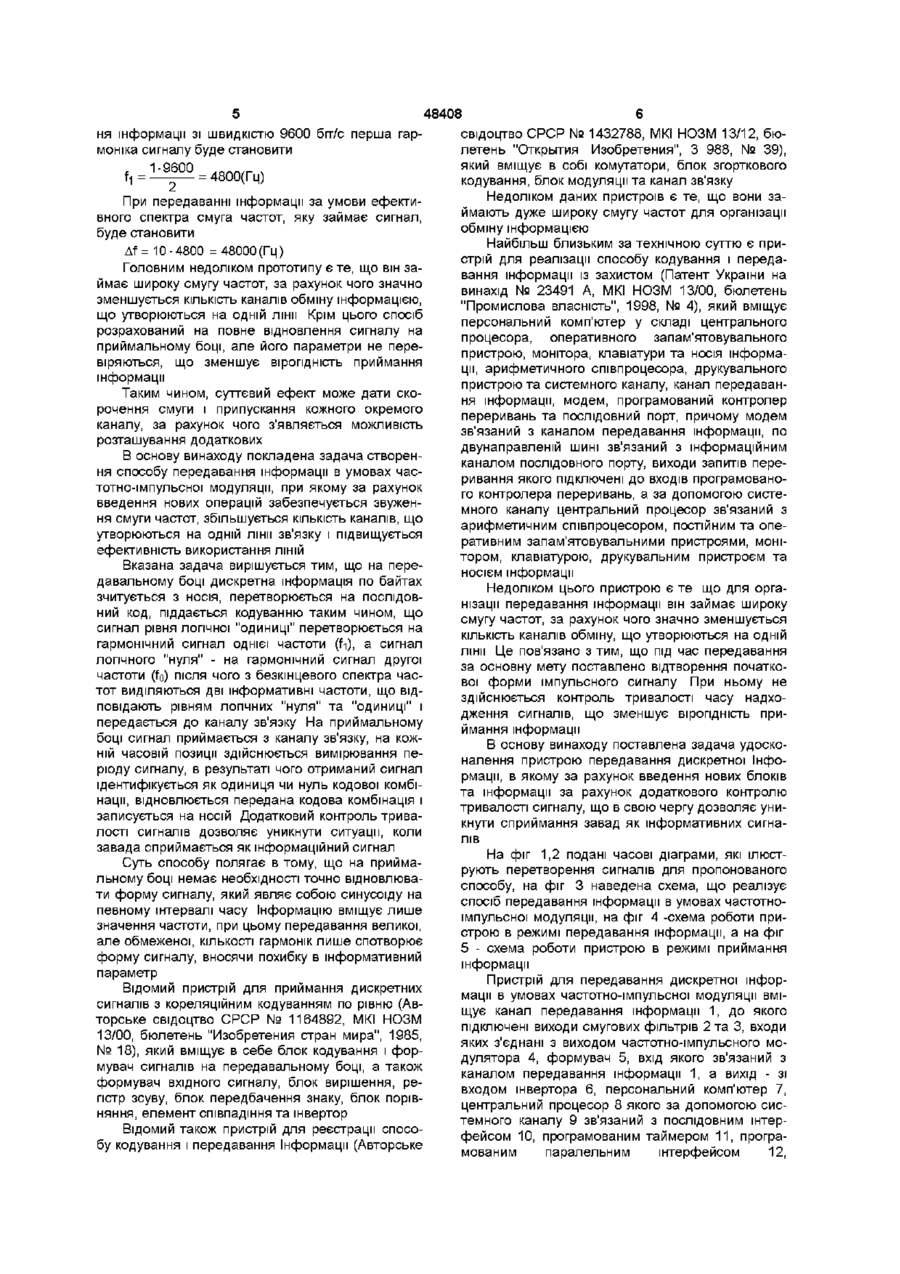

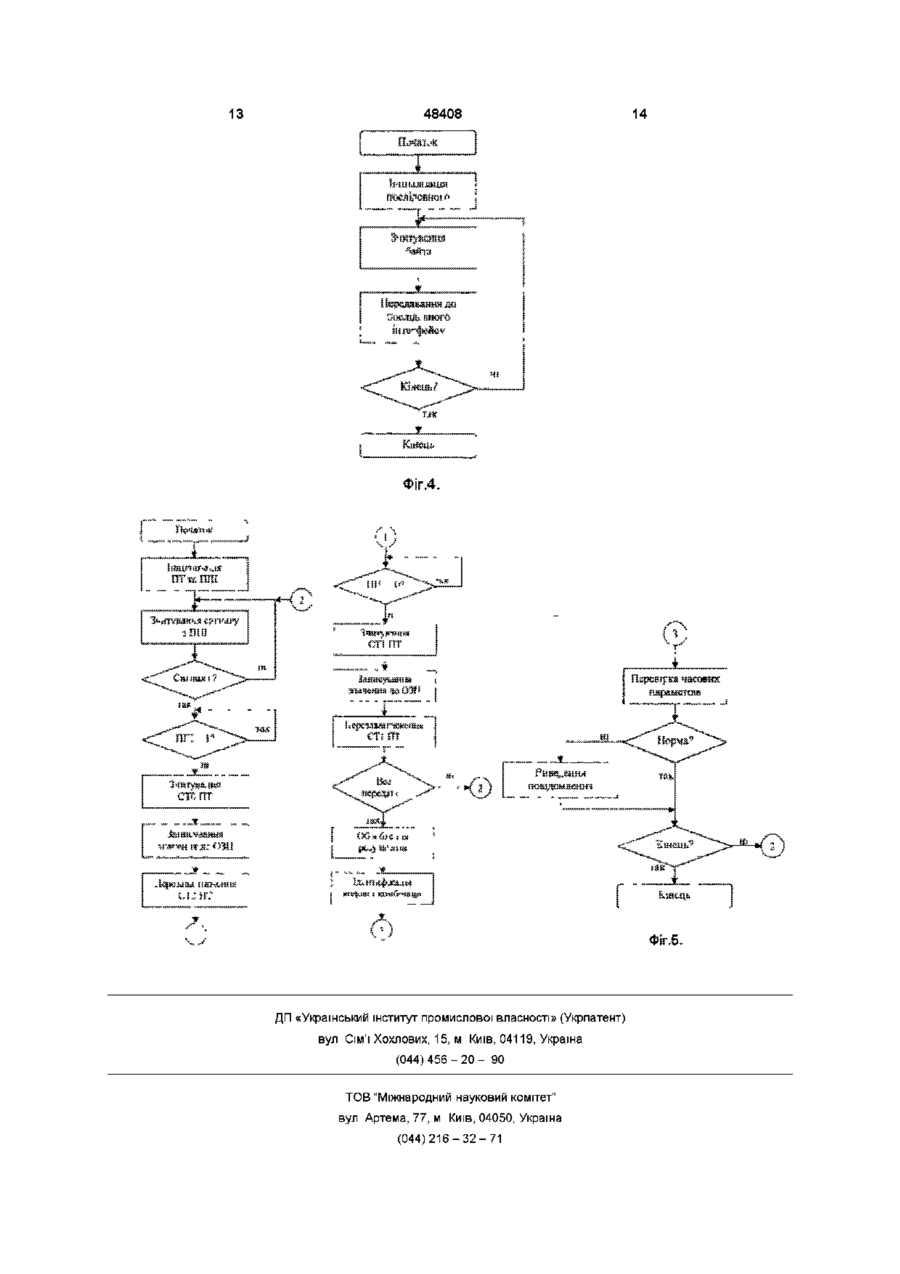

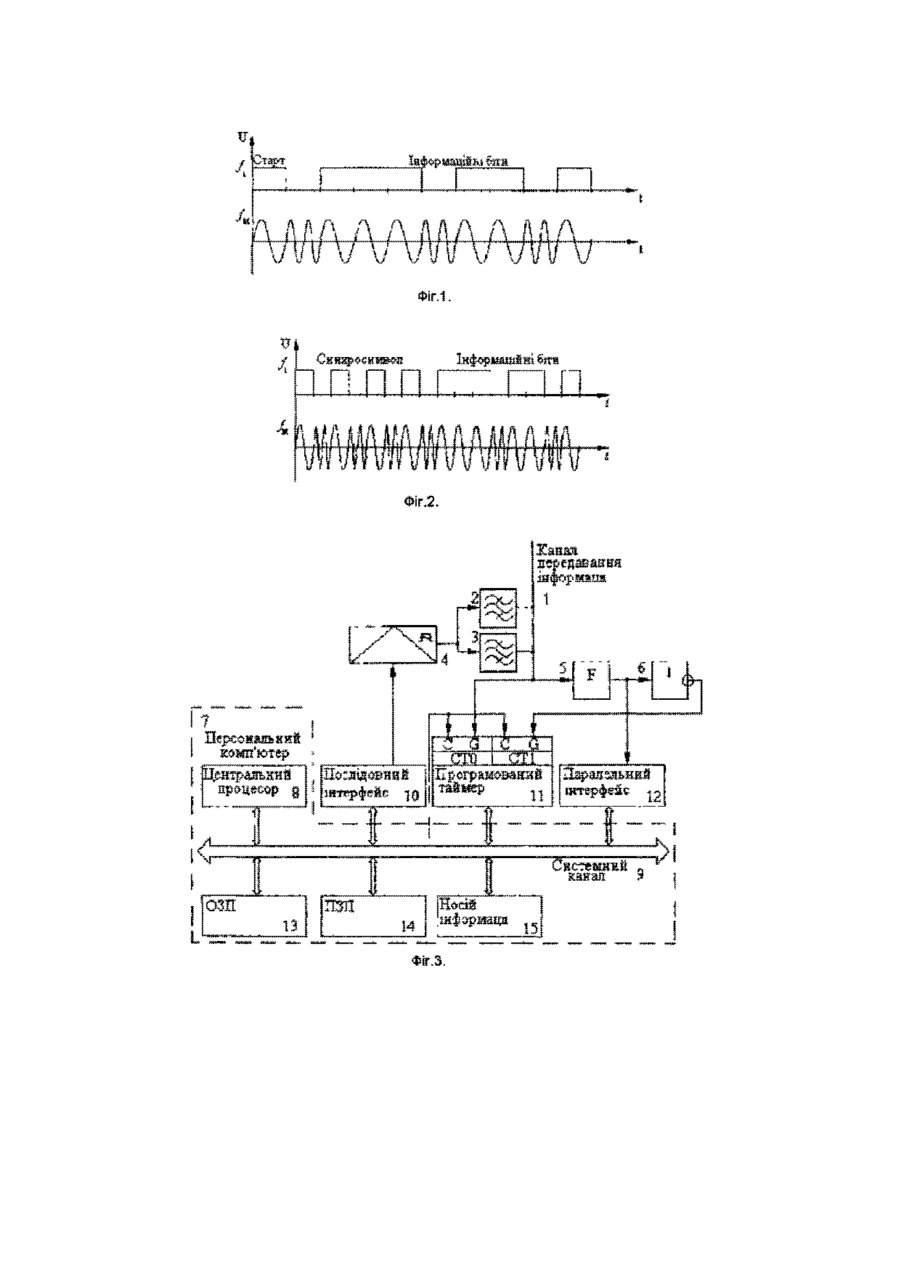

1 Спосіб передавання дискретної інформації в умовах частотно-імпульсної модуляції, який включає зчитування байта інформації з носія, перетворення на послідовний код і передавання до каналу зв'язку, який відрізняється тим, що на передавальному боці дискретний інформаційний сигнал перетворюють на послідовну комбінацію двох фіксованих частот, одна з яких відповідає рівню логічного "нуля", а друга відповідає рівню логічної "одиниці" у фіксовані інтервали часу, з безкінцевого спектра виділяють дві фіксовані інформативні частоти, а на приймальному боці сигнал приймають з каналу зв'язку, вимірюють періоди цих сигналів у чітко визначені інтервали часу, здійснюють ідентифікацію одиниць та нулів кодової комбінації, що передавалась до лінії зв'язку, і записують її на носій, крім цього здійснюють додатковий контроль сигналу, що Винахід відноситься до техніки передавання інформації і може використовуватися в інформаційно-вимірювальних системах, комп'ютерних мережах та системах обміну інформацією Відомий спосіб передавання та приймання двійкових сигналів та пристірій для його реалізації (Авторське свідоцтво СРСР № 1164892, МКІ НОЗМ 13/00, бюлетень "Изобретения стран мира", 1985, №18) Спосіб полягає в тому, що під час передавання перед кожним імпульсом перетворюваної ПОСЛІДОВНОСТІ формують додатковий, полярність якого встановлюють у ВІДПОВІДНОСТІ З кореляційним приймається з каналу звязку на ВІДПОВІДНІСТЬ необхідному часу передавання, 2 Пристрій для передавання дискретної інформації в умовах частотно-імпульсної модуляції, який містить персональний комп'ютер у складі центрального процесора, оперативного та постійного запам'ятовувальних пристроїв та носія інформації, послідовний інтерфейс, частотноімпульсний модулятор та канал зв'язку, який відрізняється тим, що до нього введені два смугових фільтри, формувач, інвертор, програмований таймер та програмований паралельний інтерфейс, причому до каналу зв'язку підключені виходи смугових фільтрів з передавального боку та вхід формувача з приймального, вихід частотно-імпульсного модулятора з'єднаний зі входами смугових фільтрів, а вхід - з виходом послідовного інтерфейсу, вхід інвертора підключений до входу дозволу рахування нульового лічильника програмованого таймера, до виходу формувача і входу паралельного інтерфейсу, а вихід - до входу дозволу рахування першого лічильника програмованого таймера, тактові входи ЛІЧИЛЬНИКІВ ЯКОГО з'єднуються між собою та з системним каналом персонального комп'ютера, за допомогою якого центральний процесор зв'язаний з блоками персонального комп'ютера, послідовним та програмованим паралельним інтерфейсами, а також програмованим таймером перетворенням полярності імпульсів початкової двійкової ПОСЛІДОВНОСТІ, а під час приймання пе ред порівнянням кожного сигналу, отриманого після стробування із завданим порогом, визначають його полярність і формують сигнал, що відповідає полярності даного сигналу, отриманого після стробування і сигнал передбачення полярності наступного сигналу, що отримується після стробування в наступний ВІДЛІКОВИЙ момент часу у ВІДПО ВІДНОСТІ з кореляційним перетворенням, що здійснюється під час передавання, який порівнюється з сигналом, що відповідає полярності наступного сигналу, отриманого після стробування, а при їх 00 о ^0 0 48408 невідповідності збільшують завданий поріг Відомий також спосіб кодування та передавання інформації (Авторське свідоцтво СРСР №1432788 МКІ НОЗМ 13/00 бюлетень "Открытия 1 Изобретения ', 1988, №39) Спосіб вміщує в собі кодування інформаційної ПОСЛІДОВНОСТІ елементарних бінарних сигналів за допомогою частотної маніпуляції з неперервною фазою і наступне передавання модульованого сигналу каналом зв'язку Завдяки передаванню к м о ж н и х н т а р е С Л І в и м Д О В с п Н и н О г ( и х С н Т а п £ 1 ) д в І л з о к , і й н м о д о в к о в и х е к ц і є ї о д с а н с и и о в а н а м о ї х г и з н а г л м П о і е О С р т в и м і к н ф о р м м е н т а р Т І в л Л І е Д О о В Н О С к а н о ц д і и , П й о м н о м І е д С Л в Я і й Ч л е П ї О ряду Фур'є Отримані коефіцієнти розбивають на байти за правилами комп'ютерного адресування, перетворюють на послідовний код і передають до каналу зв'язку На приймальному боці елементарні ДВІЙКОВІ сигнали зчитують з каналу зв'язку, демодулюють, перетворюють на паралельний код по байтах, вводять до персонального комп'ютера, де за правилами комп'ютерного адресування з них формують коефіцієнти ряду Фур'є довжиною у стандартне машинне слово, розраховують значення функції для аргументу, що дорівнює 1,2, ,п, де п- довжина стандартного блока інформації, а отримані значення округлюють до найближчого цілого числа к О о Г О ЗДІЙСНЮЮТЬ частотну модуляцію з неперервною фазою При цьому забезпечується підвищення швидкості передавання Кодова відстань лишається незмінною Вказаний спосіб, як і попередні, розрахований на відновлення сигналу, що формується на передавальному пункті, із завданою похибкою При цьому не враховуються особливості передавання Під час передавання в умовах частотноімпульсної модуляції сигнал перетворюється на безкінцеву КІЛЬКІСТЬ гармонічних складових (Микаэлян А Л Оптические методы в информатике М Наука, 1990, с 122-123, Кузьмин И В , Кедрус В А Основы теории информации и кодирования - К Вища школа, 1977) Вказані способи мають той недолік, що займають дуже широку смугу частот для організації обміну інформацією Найбільш близьким по технічній суті є спосіб кодування і передавання інформації із захистом та пристрій для його реалізації (Патент України на винахід № 23491 А, МКІ НОЗМ 13/00, бюлетень "Промислова власність", 1998, №4) Спосіб вміщує в собі моделювання ПОСЛІДОВНОСТІ елементарних двійкових сигналів і передавання їх каналом зв'язку у вигляді стандартного блока На передавальному боці чисельними методами розраховуються коефіцієнти ряду Фур'є, отримані гармоніки по черзі відкидають, починаючи з кінця, до тих пір, поки похибка відновлення буде в межах 0,5, досягаючи мінімального складу x(t) = Спектральна ЩІЛЬНІСТЬ такого сигналу дорівнює X 2 S(jco)= J x 2 - co)t Uc_ 2 T 2 j(co - co)t j(co + со)т -e j(co -co) j(co (со Sin(co + со) - со)т (со S l n Sin(co C +C O O " Г T ~ 2 x 2 j(co X X U cosatt—
