Просочувальний склад для виготовлення пакувального паперу

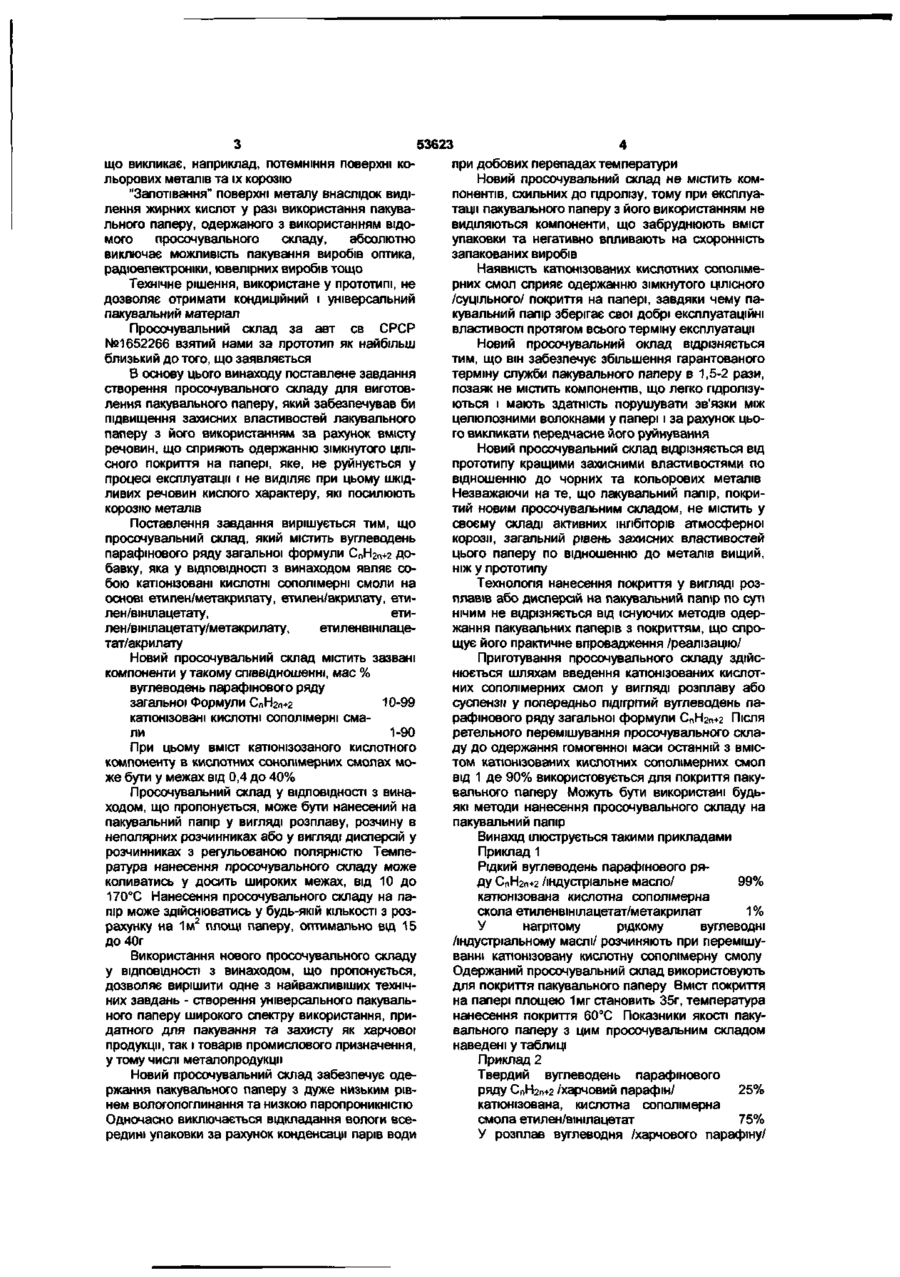

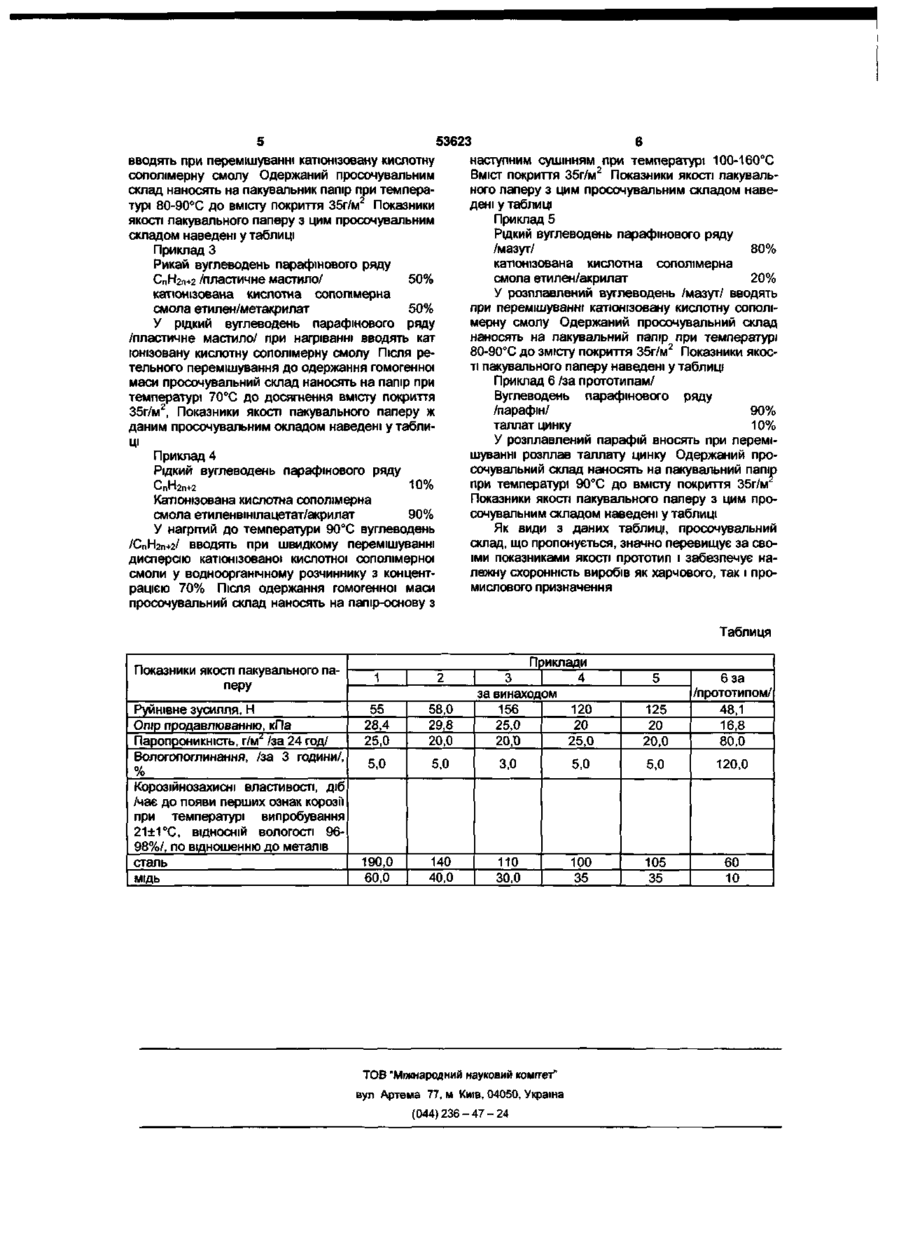

Просочувальний склад для виготовлення пакувального паперу, який містить вуглеводень па рафінового ряду загальної формули СрНгп+г та добавку, який відрізняється тим, що як добавку містить катюнізовану кислотну сополімерну смолу групи етилен/метакрилат, етилен/акрилат, етилен/вінілацетат, етиленвінілацетат/метакрилат, етиленвінілацетат/акрилат при такому співвідношенні компонентів, %мас вуглеводень парафінового ряду загальної формули СпН2п+2 10-99 канонізована кислотна сополімерна смола (етилен/метакрилат, етилен/акрилат, етилен/вінілацетат, етиленвінілацетат/метакрилат, етиленвініл ацетат/акри лат) 1-90. Винахід відноситься до просочувальних складів для виробництва пакувального паперу і призначений для використання в целюлознопаперовій та інших галузях промисловості, що виробляють папір для пакування продукції технічного та продовольчого призначення Відомий просочувальний склад для виготовлення пакувального протикорозійного паперу, за описом авт св СРСР, №1015266, 5 Д 21 Н 27/10 оп 23 12 90р , що містить вуглеводень парафінового ряду загальної формули СпН2п+2 та добавку продукт взаємодії талового масла с лужною сполукою металу, вибраного з групи, що містить Мд, Са, Li, Na, К, Zn, Co, Mn, Cd, Ni, Cu, Al або їх суміш, за такого співвідношення компонентів складу, мас% вуглеводень парафінового ряду загальної формули СпНгп+1 80-97,5, добавка - 2,5-20 Розплав /співрозплав/ названих компонентів наноситься в гарячому вигляді на пакувальний папір При цьому пакувальний папір набуває здатності захищати від корозії вироби з чорних металів і може бути використаний для консервації металовиробів у легких та середніх умовах зберігання Відомий просочувальний склад має певні обмеження відносне захисних протикорозійних властивостей при жорстких умовах зберігання металовиробів у зв'язку з тим, що не забезпечує належного рівня бар'єрних властивостей по відношенню до парів води та агресивних газів /двоокису сірки, оксиду азоту тощо/ Відомий просочувальний склад не дає можливості одержати пакувальний папір з універсальними властивостями, придатний для пакування і захисту від ди шкідливих факторів навколишнього середовища як виробів технічного призначення, так і продовольчих товарів Причиною, що перешкоджає досягненню вищевказаних цілей, є вид добавки Саме вона поряд з вирішенням певних завдань у межах прототипу має органічно притаманні їй недоліки, що виключають можливість одержання пакувального матеріалу з низьким рівнем вологопоглинання, газо- та паропроникності Крім цього, сполуки талевих кислот з лужними реагентами мають здатність пдролізувати в присутності вадити, що викликає виділення жирних кислот у вигляді їх парів у пакувальну ємкість, внаслідок чого атмосферна корозія металів посилюється, особливо в жорстких умовах зберігання Процес часткового гідролізу добавок, що використовуються у прототипі, токсичних за своєю природою, виключає можливість використання пакувального матеріалу з цим просочувальнім складом, наприклад, для пакування продовольчих товарів, оскільки жирні кислота, що виділяються, забруднюють ці товари та псують харчові продукти Мають місце випадки "запотівання" /дистиляції/ жирних кислот на поверхні металів, CM О со CM (О со ю 53623 при добових перепадах температури що викликає, наприклад, потемніння поверхні коНовий просочувальний склад не містить комльорових металів та їх корозію понентів, схильних до гідролізу, тому при експлуа"Запотівання" поверхні металу внаслідок видітації пакувального паперу з його використанням не лення жирних кислот у разі використання пакувавиділяються компоненти, що забруднюють вміст льного паперу, одержаного з використанням відоупаковки та негативно впливають на схоронність мого просочувального складу, абсолютно запакованих виробів виключає можливість пакування виробів оптика, радіоелектроніки, ювелірних виробів тощо Наявність катюнізованих кислотних сопопімерних смол сприяє одержанню зімкнутого ЦІЛІСНОГО Технічне рішення, використане у прототипі, не /суцільного/ покриття на папері, завдяки чему падозволяє отримати кондиційний і універсальний кувальний папір зберігає свої добрі експлуатаційні пакувальний матеріал властивості протягом всього терміну експлуатації Просочувальний склад за авт св СРСР №1652266 взятий нами за прототип як найбільш Новий просочувальний оклад відрізняється близький до того, що заявляється тим, що він забезпечує збільшення гарантованого терміну служби пакувального паперу в 1,5-2 рази, В основу цього винаходу поставлене завдання позаяк не містить компонентів, що легко гідролізустворення просочувального складу для виготовються і мають здатність порушувати зв'язки між лення пакувального паперу, який забезпечував би целюлозними волокнами у папері і за рахунок цьопідвищення захисних властивостей лакувального го викликати передчасне його руйнування паперу з його використанням за рахунок вмісту речовин, що сприяють одержанню зімкнутого ЦІЛІНовий просочувальний склад відрізняється від СНОГО покриття на папері, яке, не руйнується у прототипу кращими захисними властивостями по процесі експлуатації і не виділяє при цьому шкідвідношенню до чорних та кольорових металів ливих речовин кислого характеру, які посилюють Незважаючи на те, що пакувальний папір, покрикорозію металів тий новим просочувальним складом, не містить у своєму складі активних інгібіторів атмосферної Поставлення завдання вирішується тим, що корозії, загальний рівень захисних властивостей просочувальний склад, який містить вуглеводень цього паперу по відношенню до металів вищий, парафінового ряду загальної формули СпН2п+2 доніж у прототипу бавку, яка у ВІДПОВІДНОСТІ з винаходом являє собою катюнізовані кислотні сополімерні смоли на Технологія нанесення покриття у вигляді розоснові етилен/метакрилату, етилен/акрилату, етиплавів або дисперсій на пакувальний папір по суті лен/вінілацетату, етинічим не відрізняється від існуючих методів одержання пакувальних паперів з покриттям, що спролен/вінілацетату/метакрилату, етиленвінілацещує його практичне впровадження /реалізацію/ тат/акрилату Новий просочувальний склад містить зазвані Приготування просочувального складу здійскомпоненти у такому співвідношенні, мас % нюється шляхам введення катюнізованих кислотвуглеводень парафінового ряду них сополімерних смол у вигляді розплаву або загальної Формули СпНгп+2 10-99 суспензії у попередньо підігрітий вуглеводень парафінового ряду загальної формули СпНгп+2 Після катюнізовані кислотні сополімерні смаретельного перемішування просочувального склали 1-90 ду до одержання гомогенної маси останній з вмісПри цьому вміст катюнізозаного кислотного том катюнізованих кислотних сополімерних смол компоненту в кислотних сонолімерних смолах мовід 1 де 90% використовується для покриття пакуже бути у межах від 0,4 до 40% вального паперу Можуть бути використані будьПросочувальний склад у ВІДПОВІДНОСТІ З винаякі методи нанесення просочувального складу на ходом, що пропонується, може бути нанесений на пакувальний папір пакувальний папір у вигляді розплаву, розчину в неполярних розчинниках або у вигляді дисперсій у Винахід ілюструється такими прикладами розчинниках з регульованою полярністю ТемпеПриклад 1 ратура нанесення просочувального складу може Рідкий вуглеводень парафінового ряколиватись у досить широких межах, від 10 до ду СпН2п+2 /індустріальне масло/ 99% 170°С Нанесення просочувального складу на пакатюнізована кислотна сополімерна пір може здійснюватись у будь-якій КІЛЬКОСТІ З розскола етиленвінілацетат/метакрилат 1% рахунку на 1м2 площі паперу, оптимально від 15 У нагрітому рідкому вуглеводні до 40г /індустріальному маслі/ розчиняють при перемішуванні катюнізовану кислотну сополімерну смолу Використання нового просочувального складу Одержаний просочувальний склад використовують у ВІДПОВІДНОСТІ з винаходом, що пропонується, для покриття пакувального паперу Вміст покриття дозволяє вирішити одне з найважливіших технічна папері площею 1мг становить 35г, температура них завдань - створення універсального пакувальнанесення покриття 60°С Показники якості пакуного паперу широкого спектру використання, привального паперу з цим просочувальним складом датного для пакування та захисту як харчової наведені у таблиці продукції, так і товарів промислового призначення, Приклад 2 у тому числі металопродукци Новий просочувальний склад забезпечує одеТвердий вуглеводень парафінового ржання пакувального паперу з дуже низьким рівряду СпНгп+2 /харчовий парафін/ 25% нем вологопоглинання та низкою паропроникністю катюнізована, кислотна сополімерна Одночасно виключається відкладання вологи всесмола етилен/вінілацетат 75% редині упаковки за рахунок конденсації парів води У розплав вуглеводня /харчового парафіну/ 53623 наступним сушінням при температурі 100-160°С Вміст покриття 35г/м 2 Показники якості пакувального паперу з цим просочувальним складом наведені у таблиці Приклад 5 Рідкий вуглеводень парафінового ряду /мазут/ 80% катюнізована кислотна сополімерна смола етилен/акрилат 20% У розплавлений вуглеводень /мазут/ вводять при перемішуванні катюнізовану кислотну сополімерну смолу Одержаний просочувальний склад наносять на пакувальний папір при температурі 80-90°С до змісту покриття 35г/м 2 Показники якості пакувального паперу наведені у таблиці Приклад 6 /за прототипам/ Вуглеводень парафінового ряду /парафін/ 90% таллат цинку 10% У розплавлений парафій вносять при перемішуванні розплав таллату цинку Одержаний просочувальний склад наносять на пакувальний папір при температурі 90°С до вмісту покриття 35г/м Показники якості пакувального паперу з цим просочувальним складом наведені у таблиці Як види з даних таблиці, просочувальний склад, що пропонується, значно перевищує за своїми показниками якості прототип і забезпечує належну схоронність виробів як харчового, так і промислового призначення вводять при перемішуванні катюнізовану кислотну сополімерну смолу Одержаний просочувальним склад наносять на пакувальник папір при температурі 80-90°С до вмісту покриття 35г/м 2 Показники якості пакувального паперу з цим просочувальним складом наведені у таблиці Приклад З Рикай вуглеводень парафінового ряду СпНгп+2 /пластичне мастило/ 50% канонізована кислотна сополімерна смола етилен/метакрилат 50% У рідкий вуглеводень парафінового ряду /пластичне мастило/ при нагріванні вводять кат іонізовану кислотну сополімерну смолу Після ретельного перемішування до одержання гомогенної маси просочувальний склад наносять на папір при температурі 70°С до досягнення вмісту покриття 35г/м 2 , Показники якості пакувального паперу ж даним просочувальним окладом наведені у таблиці Приклад 4 Рідкий вуглеводень парафінового ряду СпН2п+2 10% Катюнізована кислотна сополімерна смола етиленвінілацетат/акрилат 90% У нагрітий до температури 90°С вуглеводень /СпНгп+г/ вводять при швидкому перемішуванні дисперсію катюнізованої кислотної сополімерної смоли у водноорганічному розчиннику з концентрацією 70% Після одержання гомогенної маси просочувальний склад наносять на папір-основу з Таблиця Приклади 4 3 за винаходом 156 120 25,0 20 20,0 25,0 Показники якості пакувального паперу 1 2 Руйнівне зусилля, Н Опір продавлюванню, кПа Паропроникність, г/м^ /за 24 год/ Вологопоглинання, /за 3 години/, % Корозійнозахисні властивості, діб /чає до появи перших ознак корозп при температурі випробування 21±1°С, ВІДНОСНІЙ вологості 9698%/, по відношенню до металів сталь 55 28,4 25,0 58,0 29,8 20,0 5,0 5,0 3,0 190,0 60,0 140 40,0 110 30,0 МІДЬ ТОВ "Міжнародний науковий комітет" вул Артема 77, м Київ, 04050, Україна (044)236 - 47 - 24 5 125 20 20,0 6 за /прототипом/ 48,1 16,8 80,0 5,0 5,0 120,0 100 35 105 35 60 10
