Просочувальний склад для одержання протикорозійного пакувального паперу

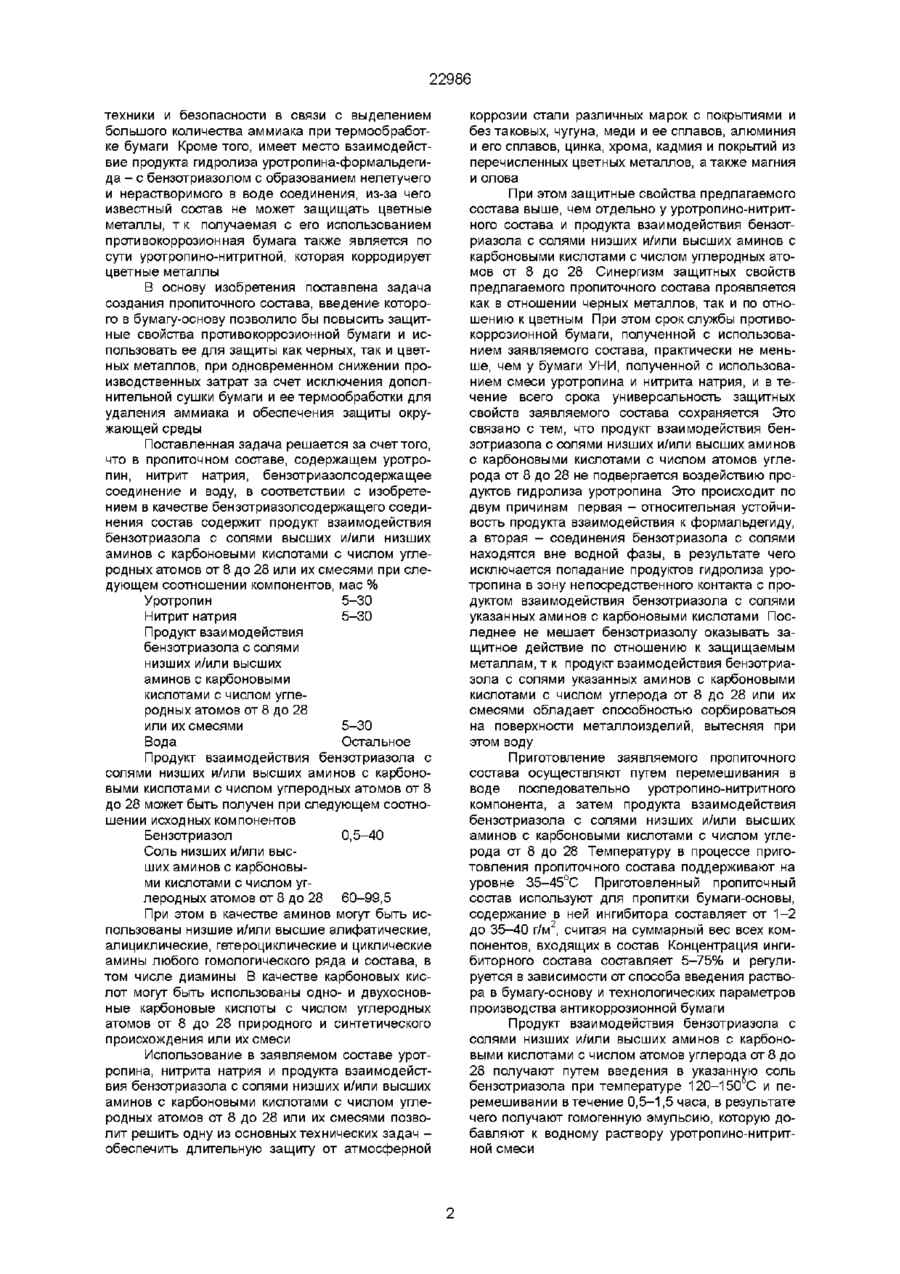

Пропиточный состав для получения противокоррозийной упаковочной бумаги, включающий уротропин, нитрит натрия, бензотриазолсодержащее соединение и воду, отличающееся тем, что Изобретение относится к пропиточным составам для производства противокоррозионной бумаги и предназначено для использования в целлюлозно-бумажной и других отраслях промышленности, производящих противокоррозионную бумагу, применяемую для упаковки и консервации металлоизделий Известен ингибирующий состав [1], который не содержит уротропина и нитрита натрия Известный состав содержит бензотриазол и продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов от 6 до 20 при следующем соотношении компонентов, в мае % Бензотриазол 2-91 Продукт взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов с 6 до 20 9-98 Известный ингибитирующий состав представляет собой механическую смесь /смесь индивидуальных веществ/ бензотриазола и продукта взаимодействия циклогексиламина с синтетическими жирными кислотами с числом углеродных атомов от 6 до 20 вш состав в качестве бензотриазолсодержащего соединения содержит продукт взаимодейтсвия бензотриазола с солями низших и/или высших аминов с карбоновыми кислотами с числом углеродных атомов от 8 до 28 или их смесями при следующем соотношении компонентов, мае % Уротропин 5-30 Нитрит натрия 5-30 Продукт взаимодействия бензотриазола с солями низших и/или высших аминов с карбоновыми кислотами с числом углеродных атомов от 8 до 28 или их смесями 5-30 Вода Остальное Отход от уротропино-нитритного ингибитора привел однако к ухудшению защитных свойств противокоррозионной бумаги Известен способ изготовления упаковочной бумаги для защиты металлоизделий от атмосферной коррозии [2], в котором обработку бумаги-основы осуществляют водным раствором уротропина и нитрита натрия, а затем водно-аммиачным раствором бензотриазола с содержанием аммиака 0,7-1,2 вес % Пропиточный состав для изготовления упаковочной бумаги для защиты металлоизделий от атмосферной коррозии взят нами в качестве прототипа как наиболее близкий к заявляемому Получение упаковочной бумаги с использованием известного пропиточного состава осуществляют также в несколько стадий на первой стадии бумагу-основу пропитывают водным раствором, содержащим уротропин и нитрит натрия, затем после сушки бумаги на нее наносят водноаммиачный раствор бензотриазола, затем бумагу снова сушат, а после сушки подвергают термообработке при температуре 80-130°С для удаления аммиака Описанное техническое решение также предусматривает многостадийный процесс получения противокоррозионной бумаги, не решаются в нем (решении) вопросы охраны окружающей среды и О (О 00 22986 техники и безопасности в связи с выделением большого количества аммиака при термообработке бумаги Кроме того, имеет место взаимодействие продукта гидролиза уротропина-формальдегида - с бензотриазолом с образованием нелетучего и нерастворимого в воде соединения, из-за чего известный состав не может защищать цветные металлы, т к получаемая с его использованием противокоррозионная бумага также является по сути уротропино-нитритной, которая корродирует цветные металлы В основу изобретения поставлена задача создания пропиточного состава, введение которого в бумагу-основу позволило бы повысить защитные свойства противокоррозионной бумаги и использовать ее для защиты как черных, так и цветных металлов, при одновременном снижении производственных затрат за счет исключения дополнительной сушки бумаги и ее термообработки для удаления аммиака и обеспечения защиты окружающей среды Поставленная задача решается за счет того, что в пропиточном составе, содержащем уротропин, нитрит натрия, бензотриазолсодержащее соединение и воду, в соответствии с изобретением в качестве бензотриазолсодержащего соединения состав содержит продукт взаимодействия бензотриазола с солями высших и/или низших аминов с карбоновыми кислотами с числом углеродных атомов от 8 до 28 или их смесями при следующем соотношении компонентов, мае % Уротропин 5-30 Нитрит натрия 5-30 Продукт взаимодействия бензотриазола с солями низших и/или высших аминов с карбоновыми кислотами с числом углеродных атомов от 8 до 28 или их смесями 5-30 Вода Остальное Продукт взаимодействия бензотриазола с солями низших и/или высших аминов с карбоновыми кислотами с числом углеродных атомов от 8 до 28 может быть получен при следующем соотношении исходных компонентов Бензотриазол 0,5-40 Соль низших и/или высших аминов с карбоновыми кислотами с числом углеродных атомов от 8 до 28 60-99,5 При этом в качестве аминов могут быть использованы низшие и/или высшие алифатические, алициклические, гетероциклические и циклические амины любого гомологического ряда и состава, в том числе диамины В качестве карбоновых кислот могут быть использованы одно- и двухосновные карбоновые кислоты с числом углеродных атомов от 8 до 28 природного и синтетического происхождения или их смеси Использование в заявляемом составе уротропина, нитрита натрия и продукта взаимодействия бензотриазола с солями низших и/или высших аминов с карбоновыми кислотами с числом углеродных атомов от 8 до 28 или их смесями позволит решить одну из основных технических задач обеспечить длительную защиту от атмосферной коррозии стали различных марок с покрытиями и без таковых, чугуна, меди и ее сплавов, алюминия и его сплавов, цинка, хрома, кадмия и покрытий из перечисленных цветных металлов, а также магния и олова При этом защитные свойства предлагаемого состава выше, чем отдельно у уротропино-нитритного состава и продукта взаимодействия бензотриазола с солями низших и/или высших аминов с карбоновыми кислотами с числом углеродных атомов от 8 до 28 Синергизм защитных свойств предлагаемого пропиточного состава проявляется как в отношении черных металлов, так и по отношению к цветным При этом срок службы противокоррозионной бумаги, полученной с использованием заявляемого состава, практически не меньше, чем у бумаги УНИ, полученной с использованием смеси уротропина и нитрита натрия, и в течение всего срока универсальность защитных свойств заявляемого состава сохраняется Это связано с тем, что продукт взаимодействия бензотриазола с солями низших и/или высших аминов с карбоновыми кислотами с числом атомов углерода от 8 до 28 не подвергается воздействию продуктов гидролиза уротропина Это происходит по двум причинам первая - относительная устойчивость продукта взаимодействия к формальдегиду, а вторая - соединения бензотриазола с солями находятся вне водной фазы, в результате чего исключается попадание продуктов гидролиза уротропина в зону непосредственного контакта с продуктом взаимодействия бензотриазола с солями указанных аминов с карбоновыми кислотами Последнее не мешает бензотриазолу оказывать защитное действие по отношению к защищаемым металлам, т к продукт взаимодействия бензотриазола с солями указанных аминов с карбоновыми кислотами с числом углерода от 8 до 28 или их смесями обладает способностью сорбироваться на поверхности металлоизделий, вытесняя при этом воду Приготовление заявляемого пропиточного состава осуществляют путем перемешивания в воде последовательно уротропино-нитритного компонента, а затем продукта взаимодействия бензотриазола с солями низших и/или высших аминов с карбоновыми кислотами с числом углерода от 8 до 28 Температуру в процессе приготовления пропиточного состава поддерживают на уровне 35-45°С Приготовленный пропиточный состав используют для пропитки бумаги-основы, содержание в ней ингибитора составляет от 1-2 до 35-40 г/м2, считая на суммарный вес всех компонентов, входящих в состав Концентрация ингибиторного состава составляет 5-75% и регулируется в зависимости от способа введения раствора в бумагу-основу и технологических параметров производства антикоррозионной бумаги Продукт взаимодействия бензотриазола с солями низших и/или высших аминов с карбоновыми кислотами с числом атомов углерода от 8 до 28 получают путем введения в указанную соль бензотриазола при температуре 120-150°С и перемешивании в течение 0,5-1,5 часа, в результате чего получают гомогенную эмульсию, которую добавляют к водному раствору уротропино-нитритной смеси 22986 Предлагаемое изобретение иллюстрируется следующими примерами Пример 1. Пропиточный состав содержит, мае % Уротропин 15 Нитрит натрия 15 Продую" взаимодействия бензотриазола с солью оісгадециламина с карбоновыми кислотами с числом атомов углерода от 25 до 28 20 Вода 50 Пропиточным составом пропитывают бумагу-основу, подвергают ее сушке при температуре 100-120°С и используют для упаковки и консервации металлоизделий Содержание ингибиторного состава в бумаге составляет 12 г/м2 Испытания полученной противокоррозионной бумаги проводят на металлических пластинах, обернутых в бумагу, путем выдерживания упакованных пластин в замкнутом объеме, содержащем сернистый газ (SO2), при относительной влажности 96% и температуре 22 + 1°С до появления первых следов коррозии на поверхности металлических пластин Пример 2. Пропиточный состав содержит, мае % Уротропин 20 Нитрит натрия 20 Продукт взаимодействия бензотриазола с солью гексаметилендиамина с карбоновыми кислотами с числом атомов углерода от 22 до 26 20 Вода 40 Получение противокоррозионной бумаги осуществляют так, как описано в примере 1 Готовая бумага содержит 16 г/м2 ингибиторного состава Пример 3. Пропиточный состав содержит, мае % Уротропин 25 Нитрит натрия 20 Продукт взаимодействия бензотриазола с солью циклогексиламина с карбоновыми кислотами с числом атомов углерода от 22 до 28 30 Вода 25 Пропиточный состав используют для получения противокоррозионной бумаги Содержание ингибиторного состава в бумаге составляет 20 г/м2 Пример 4. Бумагу-основу пропитывают соединением, содержащим 25% продукта взаимодействия бензотриазола с солью этиленамина с карбоновыми кислотами с числом атомов углерода от 12 до 13 и 75% воды Содержание ингибитора в бумаге составляет 20 г/м Пример 5 Для пропитки бумаги-основы используют смесь водных растворов уротропина и нитрита натрия, в которой указанные вещества содержатся в соотношении 1 1 Общее содержание ингибитора в бумаге составляет 22 г/м2 Пример 6 (по прототипу) Готовят смесь водных растворов уротропина и нитрита натрия, содержащую по 12,5% (мае) уротропина и нитрита натрия и 75% воды Этой смесью пропитывают бумагу-основу, затем ее сушат, после чего наносят водноаммиачный раствор бензотриазола, содержащий 12,5% бензотриазола, 0,94% аммиака и 86,56% воды Полученную бумагу высушивают, а затем подвергают термообработке при температуре 130°С Общее содержащее ингибиторного состава в бумаге - 25 г/м Показатели защитного действия пропиточных составов, описанных в примерах 1-6 сведены в таблицу Анализ данных, представленных в таблице, показывает, что предлагаемый пропиточный состав значительно превышает по защитным свойствам как состав по прототипу, содержащий уротропин, нитрит натрия и бензотриазолсодержащее соединение, так и смесь уротропина с нитритом натрия, а также продукт взаимодействия бензотриазола с солями указанных аминов с карбоновыми кислотами с числом углеродных атомов от 8 до 28, используемые для пропитки бумаги-основы отдельно 1 АС СССР № 946275, МПК 6 D21H5/22, 1985 р 2 АС СССР № 730927, МПК 6 D21H5/22, 30 04 80 р 22986 Примеры Показатели защитного действия пропиточных составов 1 2 3 4 5 6 (прототип) 9-Ю 9-Ю 9-Ю 4-5 7-8 2-3 Срок защитного действия пропиточного состава, год Защитное действие пропиточных составов по отношению к различным металлам (время появления первых очагов коррозии), суток сталь 220 240 210 180 100 150 латунь 160 170 180 145 0 120 медь 150 140 150 125 0 100 алюминий 160 170 160 130 0 120 кадмий 120 130 145 110 0 98 цинк 160 180 190 140 0 125 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 22986
