Установка для буріння шпурів та анкерування

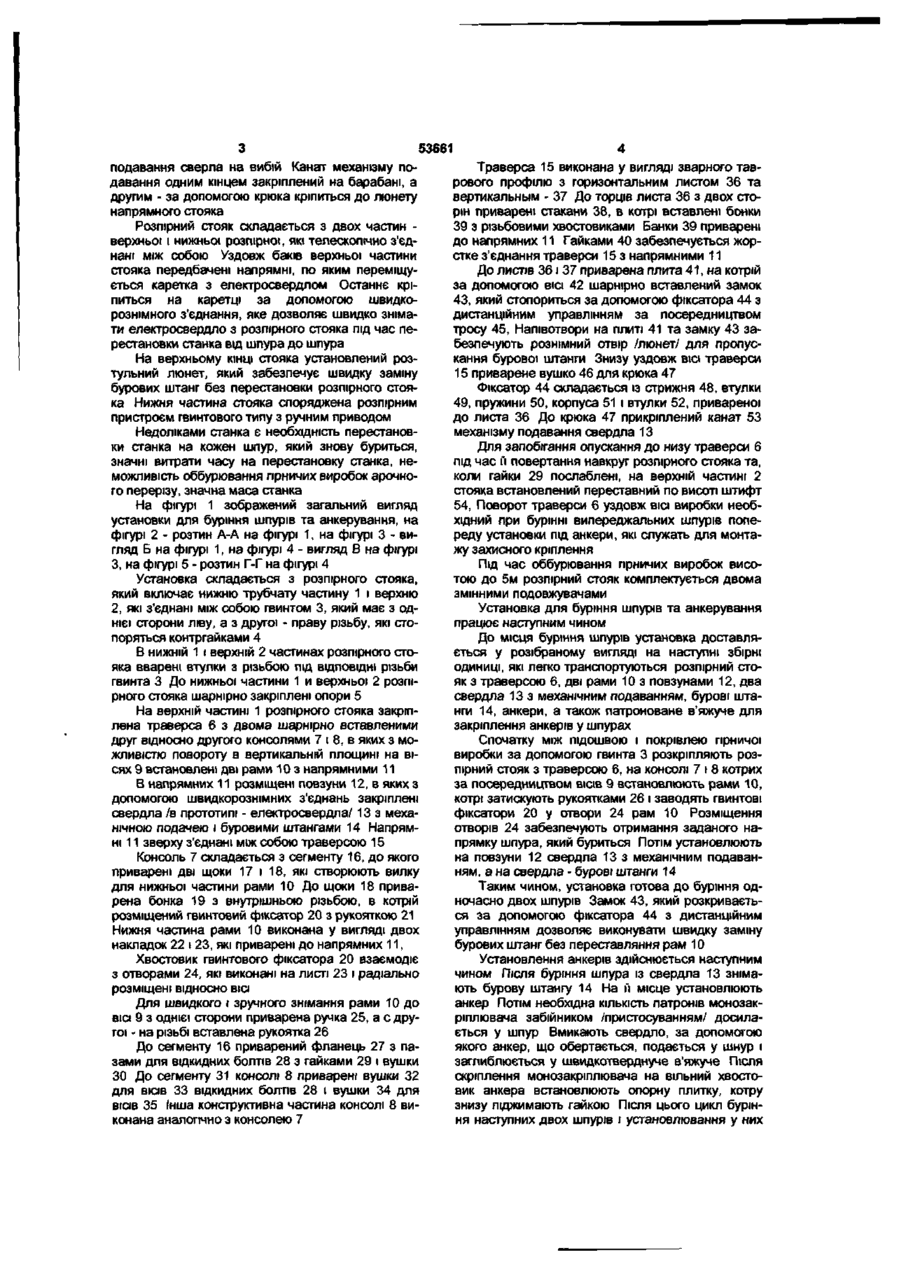

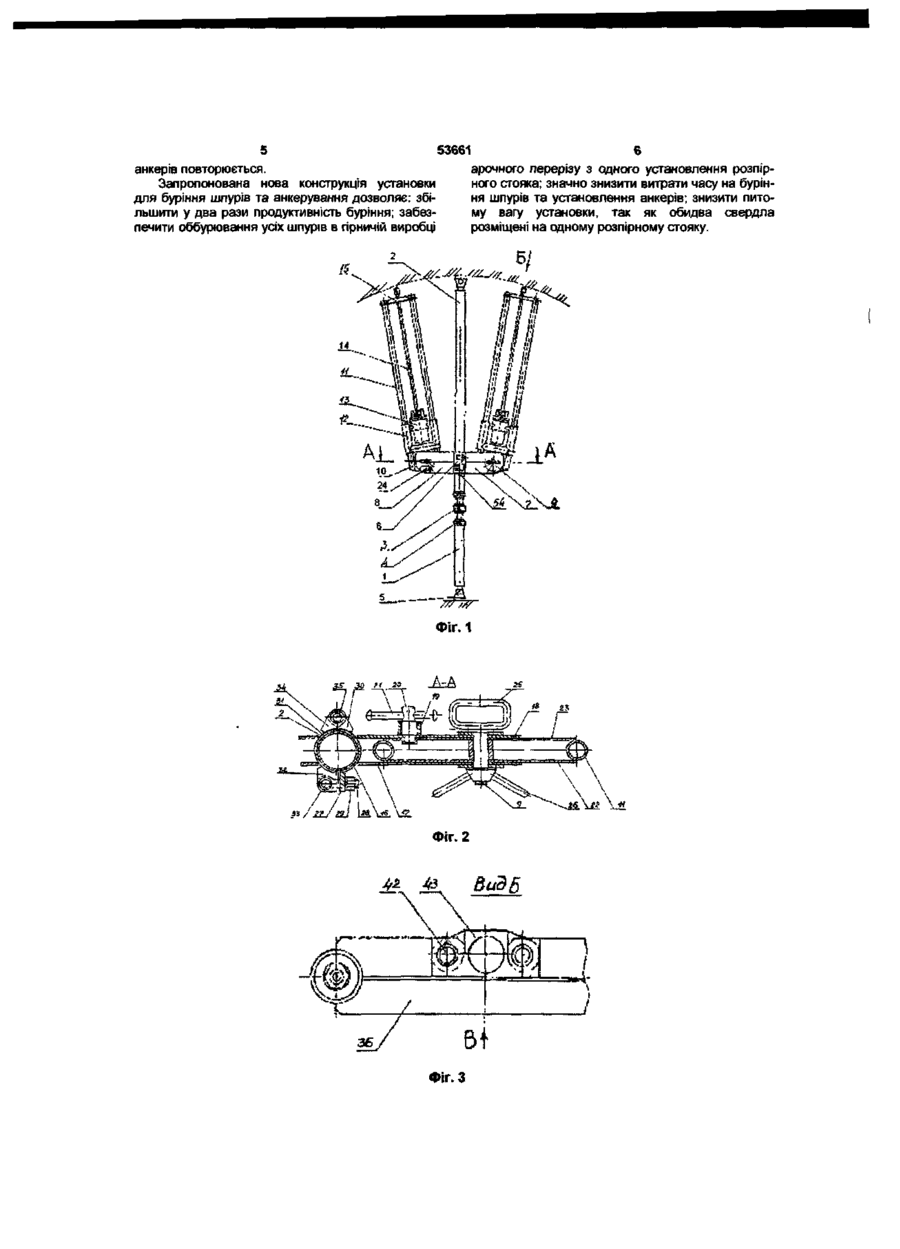

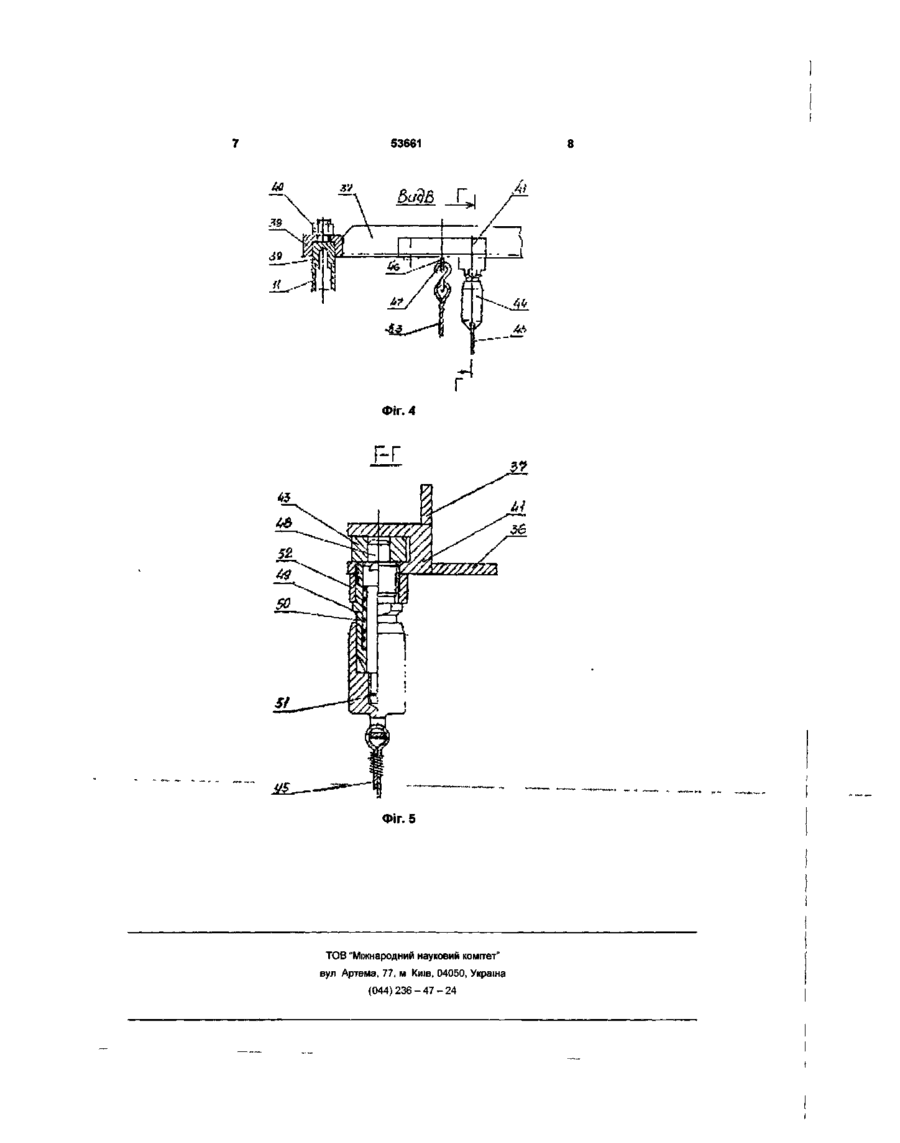

Установка для буріння шпурів та анкерування, яка включає розпірний стояк, свердла з механічним їх подаванням, яка відрізняється тим, що на стояку закріплена траверса з двома шарнірно встановленими одна відносно одної консолями, в котрих з можливістю повертання в вертикальній площині на осях закріплені дві рами з напрямними і повзунами з встановленими на них свердлами, консолі забезпечені гвинтовими фіксаторами з можливістю їх взаємодії з отворами, виконаними на нижніх частинах напрямних рам і розміщеними радіально відносно осей повертання рам, і забезпечення установлювання бурових штанг на заданий кут згідно з паспортом буріння, причому траверси напрямних рам забезпечені рознімними люнетами, фіксаторами з дистанційним управлінням і петлями для крюків канатів механізму подавання свердел Винахід має відношення до гірничої справи, а саме до гірничопрохідницької техніки, і призначений для буріння шпурів та установлювання анкерів під час проведення гірських виробок Відома переносна бурильна установка УПБ-ІА /див Л Г Грабчак і ін Гірничопрохідницькі машини і комплекси -М Надра,-1990,-С 80-81/ Установка УПБ-ІА складається з перфоратора, розпірної рами та автоподавача канатнопоршневого типу Розпірна рама представляє собою конструкцію, в нижній частині якої є подовжувач з опорною п'ятою, а у верхній - розпірний пневмоциліндр Подавач виконаний у вигляді зварної рами, який включає циліндр з привареними напрямними, по яких на полозках переміщають бурильну машину Полозки зв'язані з поршнем пневмоциліндра двосторонньої дії металевим канатом малого діаметру, забезпечуючи таким чином подавання бурильної машини та п зворотний хід Подавач з перфоратором підіймають і опускають на потрібну висоту за допомогою канатночерв'ячного механізму Бурильна установка до мінімуму зводить контакт бурильника з перфоратором, а після забурювання працює у автоматичному режимі Недоліками установки є наявність стиснутого повітря, котре на багатьох шахтах взагалі є відсутнім, знижена продуктивність установки, яка визвана роботою тільки однієї бурильної машини, неможливість буріння вертикальних шпурів, значна маса установки, неможливість її використання під час установлювання анкерів Найбільш близьким до відомих технічних рішень /прототип/ є переносний станок ПА-І, який призначається для буріння шпурів під болти анкерного кріплення /див Машини та устаткування для проведення горизонтальних та похилих гірничих виробок під загальною редакцією Б Ф Братченко М Надра ,-1975 -С 359-361 Переносний станок ПА-1 складається з електросвердла, напрямного розпірного стояка та бурової штанги Електросвердло з дистанційним управлінням складається з електродвигуна і редуктора з пристроєм канатного типу для механічного см О CD
