Установка ударно-канатного буріння

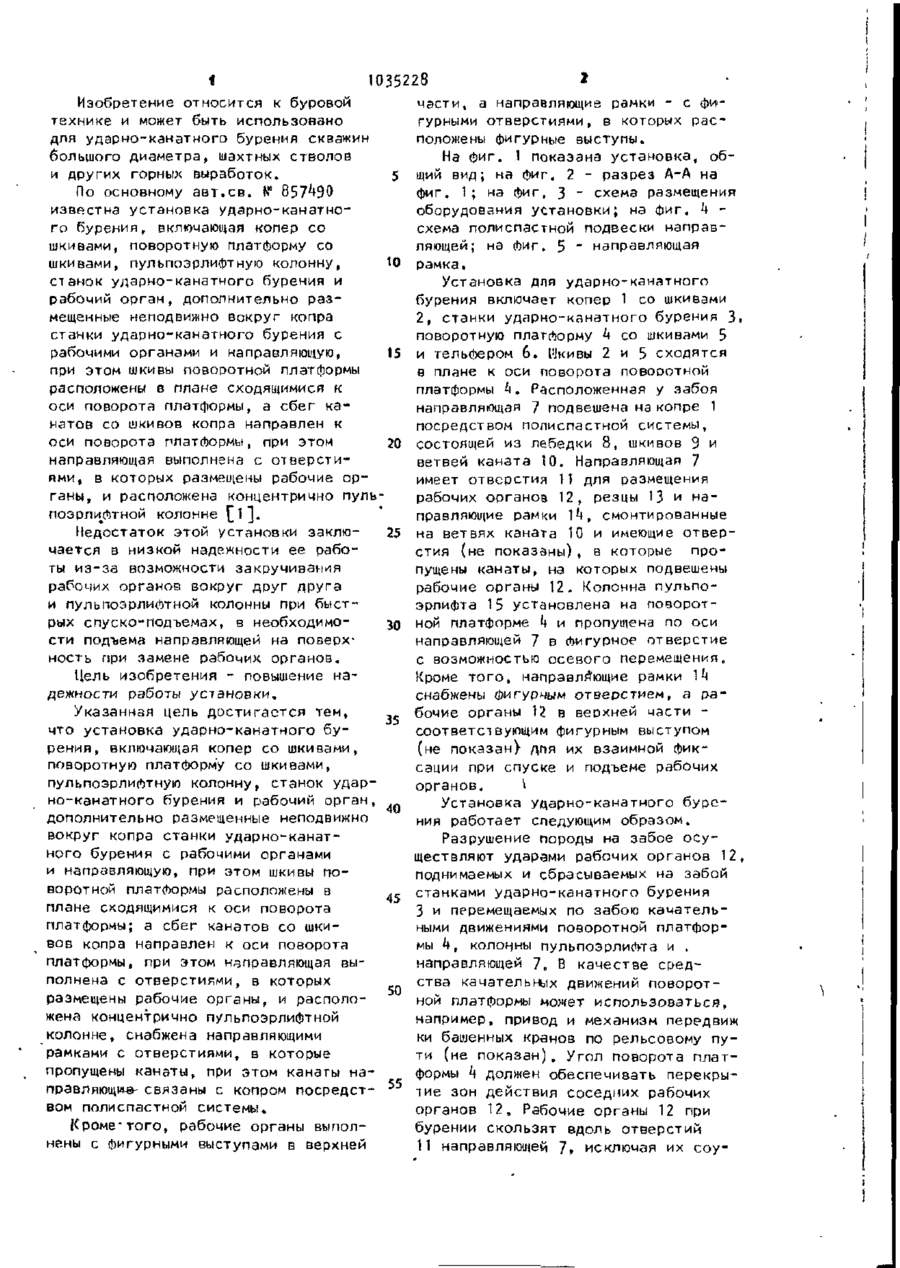

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) 3(51) SU(11,10352 F ?\ П 1/П6 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ПИСАНИЕ ИЗОБРЕТЕНИЯ И (61) 857^90 (21) (22) 0^.09.81 (*»6) f 5 . 0 8 . 8 3 . Вюл. W 30 (7?) Б.А.Гей (53) 6 2 2 . 2 O 3 5 . M 0 R 8 . 8 ) (56) 1 . Авторское свидетельство СССР N 857^90, к л . Е 21 1/06, 1979. " (5*0(57) К УСТАНОВКА УЛАРНО-КЛНАТНОГО БУРЕНИЯ по а в т . с в . N 857^90, " о т л и ч а ю щ а я с я тем, ч т о , с целью повышения надежности рабо ты установки, она снабжена направляющими рамками с отверстиями, в которые пропущены канаты, при этом ка 1 налы направляющей связаны с копром посредством полиспастной системы. 2. Установка по п , 1 , о т л и ч а ю щ а я с я тем, что рабочие органы выполнены с фигурными выступами в верхней Масти, а направляющие рамки - с Лигурными отверстиями, в которых расположены фигурные выступы. ю 30 1 1035228 Изобретение относится к буровой технике и может быть использовано для ударно-канатного бурения скважин большого диаметра, шахтных стволов и других горных выработок. По основному а в т . с в . № 857^*90 известна установка ударно-канатного бурения, включающая копер со шкивами, поворотную платформу со 10 шкивами, пульпоэрлифтную колонну, станок ударно-канатного бурения и рабочий о р г а н , дополнительно размещенные неподвижно вокруг копра станки ударно-канатного бурения с рабочими органами и направляющую, 15 при этом шкивы поворотной платформы расположены в плане сходящимися к оси поворота платформы, а сбег канатов со шкивов копра направлен к оси поворота платформы, при этом 20 направляющая выполнена с отверстиями, в которых размещены рабочие органы, и расположена концентрично пульпоэрлифтной колонне [ 1 3 Недостаток этой установки заклю25 чается в низкой надежности ее работы из-за возможности закручивания рабочих органов вокруг друг друга и пульпоэрлифтной колонны при быстрых спуско-подъемах, в необходимо30 сти подъема направляющей на поверхность при замене рабочих органов. Цель изобретения - повышение надежности работы установки. Указанная цель достигается тем, что установка ударно-канатного бурения, включающая копер со шкивами, поворотную платформу со шкивами, пульпоэрлифтную колонну, станок ударно-канатного бурения и рабочий о р г а н , 40 дополнительно размещенные неподвижно вокруг копра станки ударно-канатного бурения с рабочими органами и направляющую, при этом шкивы поворотной платформы расположены в 45 плане сходящимися к оси поворота платформы; а сбег канатов со шкивов копра направлен к оси поворота платформы, при этом направляющая выполнена с отверстиями, в которых размещены рабочие органы, и располо- 50 жена концентрично пульпоэрлифтной колонне, снабжена направляющими рамками с отверстиями, в которые пропущены канаты, при этом канаты направляющие- связаны с копром посредст- 55 вом полиспастной системы. Кроме-того, рабочие органы выполнены с фигурными выступами в верхней части, а направляющие рамки - с фигурными отверстиями, в которых расположены фигурные выступы. На фиг. 1 показана установка, общий вид; на фиг. 2 - разрез А-А на фиг. 1 ; на фиг, 3 ' схема размещения оборудования установки; на фиг. k схема полиспастной подвески направляющей; на Лиг, 5 ' направляющая рамка. Установка для ударно-канатного бурения включает копер 1 со шкивами 2, станки ударно-канатного бурения 3. поворотную платформу h со шкивами 5 и тельфером 6. Шкивы 2 и 5 сходятся s плане к оси поворота поворотной платформы k. Расположенная у забоя направляющая 7 подвешена на копре 1 посредством полиспастной системы, состоящей из лебедки 8, шкивов 9 и ветвей каната 10. Направляющая 7 имеет отверстия П для размещения рабочих органов 12, резцы 13 и направляющие рамки \h, смонтированные на ветвях каната 10 и имеющие отверстия (не показаны), в которые пропущены канаты, на которых подвешены рабочие органы 12. Колонна пульпоэрлифта 15 установлена на поворотной платформе U и пропущена по оси направляющей 7 в фигурное отверстие с возможностью осевого перемещения. Кроме т о г о , направляющие рамки \k снабжены фигурным отверстием, а рабочие органы Ц в верхней части соответствующим фигурным выступом (не показан} для их взаимной фиксации при спуске и подъеме рабочих органов. \ Установка ударно-канатного бурения работает следующим образом. Разрушение породы на забое осуществляют ударами рабочих органов 12, поднимаемых и сбрасываемых на забой станками ударно-канатного бурения 3 и перемещаемых по забою качательными движениями поворотной платформы k, колонны пульпоэрлифта и . направляющей 7. В качестве средства качательных движений поворотной платформы может использоваться, например, привод и механизм передвиж ки башенных кранов по рельсовому пути (не п о к а з а н ) , Угол поворота платформы k должен обеспечивать перекрытие зон действия соседних рабочих органов 12, Рабочие органы 12 при бурении скользят вдоль отверстий 11 направляющей 7» исключая их coy Ю35228 4 гурная верхняя часть рабочих органов дарения. В породах, склонных к вы12 входит в зацепление с соответвалам, резцами 13 направляющей проствующий фигурным отверстием нарезают опережающую кольцевую щель правляющих рамок I 1 *, благодаря чему по периферии выработки, что исключает вывалы породы и з - з а ударного воз- 5 рабочие органы при подъеме и спуске не раскачиваются и не вращаются. действия рабочих органов 12 на стенПри этой направляющие рамки 1 к скольки выработки. Расположение шкивов 5 зят вдоль канатов 10. поворотной платформы * сходящимися 4 в плане к оси поворота платформы, Подвеска направляющей посредством обеспечение сбега канатов со шки10 полиспастной системы, включающей левов 2 копра 1 в направлении к оси бедку 8, шкивы 9 и ветви каната 10, поворота платформы, а также распообеспечивает равномерное натяжение ложение шкивов 2 и 9 У оси повороветвей каната 10, на которых смонтита платформы и разнесение шкивов 5 рованы направляющие рамки 1*4. на значительное расстояние от шки15 Применение предложенной установвов 2 и 9 обеспечивает допустимый ки ударно-канатного бурения за счет угол девиации канатов при повороснабжения ее направляющими рамками тах платформы. Разбуренная порода и полисластной подвески направляющей засасывается пульпоэрлиЛтом и по обеспечивает повышение надежности колонне пульпоэрлисЬта 15 выдается 20 е е работы за счет ориентированного на поверхность. Рабочие органы 12 спуска и подъема рабочих органов, при их замене поднимают с помощью предотвращающего их закручивание станков ударно-канатного бурения без вокруг друг друга и пульпоэрлифтной подъема направляющей ?. При этом фиколонны. 1035228 J 1035228 3 8 3 Фиг.З 10 \. З І—П ннн-1 і—інн А 9 12 ФигЛ Ш ВНИИПИ Заказ 5782/31 Тираж 603 Подписное филиал ППП "Патент", г.Ужгород,ул.Проектная
