Аналізатор спектра електричних сигналів
Номер патенту: 5397
Опубліковано: 28.12.1994
Автори: Яригін Олександр Васильович, Прокопов Анатолій Романович, Вишневський Віктор Георгійович, Вілесов Юрій Федотович
Формула / Реферат
(57) Анализатор спектра электрических сигналов, состоящий из источника лазерного излучения, формирователя пучка излучения, призмы полного внутреннего отражения, с отражающей гранью которой находится в оптическом контакте пленка магнитооптического материала, поляризатора, Фурье-объектива и фоторегистратора, расположенных последовательно по ходу луча света, фоторегистратор - в фокальной плоскости Фурье-объектива, магнитной ленты с блоком протяжки и блоком записи, соприкасающейся с пленкой магнитооптического материала, отличающийся тем, что анализатор спектра выполнен с углом j падения света, толщиной t пленки, относительным показателем n12 преломления света при переходе подложка-пленка, коэффициентом а поглощения света, которые связаны соотношением:
,
минимальный период d сигналограммы и угол j падения света связаны соотношением:
,
где m - целое число, поляризация света лежит в плоскости падения света.
Текст

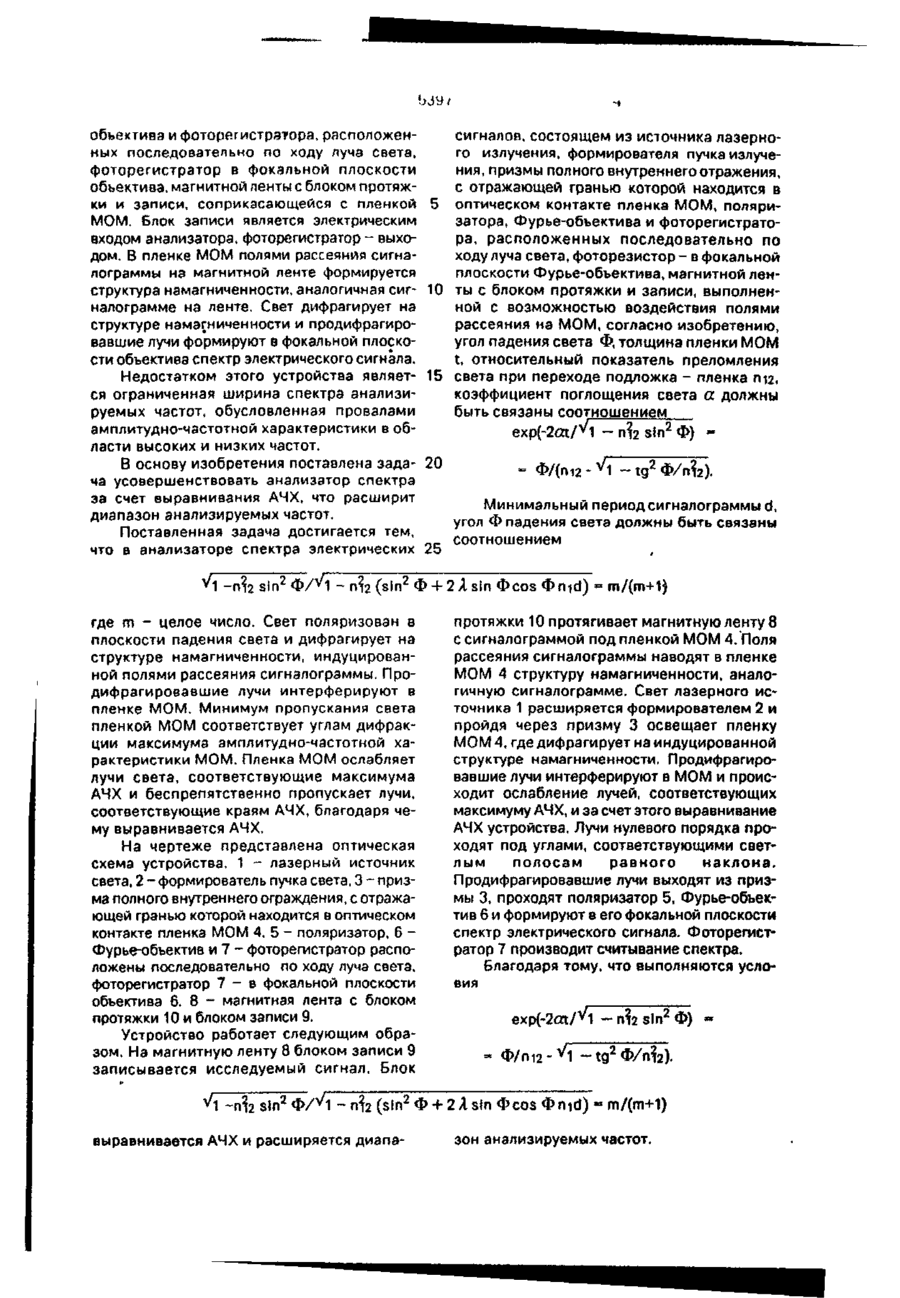

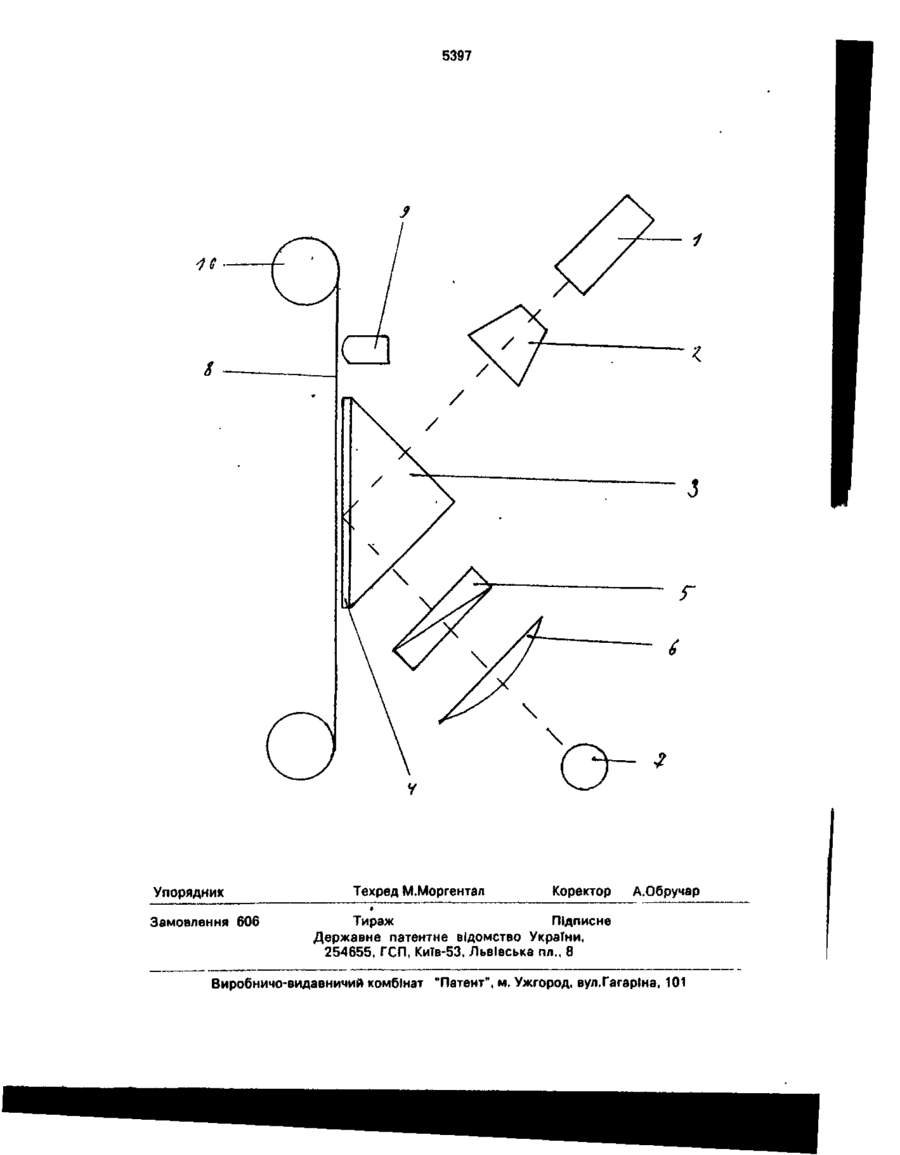

Анализатор спектра электрических сигналов, состоящий из источника лазерного излучения, формирователя пучка излучения, призмы полного внутреннего отражения, с отражающей гранью которой находится в оптическом контакте пленка магнитооптического материала, поляризатора, Фурье-обьектива и фоторегистратора, расположенных последовательно по ходу луча света, фото регистратор - в фокальной пло Изобретение относится к технике анализа спектра электрических сигналов и может найти применение в радиоэлектронике, вычислительной технике. Известен анализатор спектра сигналов [1], содержащий источник когерентного излучения, коллимирующую систему сферических и цилиндрических линз, 2 поляризатора, призму с присоединенной к ней пленкой редкоземельного граната, магнитную ленту, Фурье-преобразующую линзу и регистратор. скости Фурье-обьектива, магнитной ленты с блоком протяжки и блоком записи, соприкасающейся с пленкой магнитооптического материала, о т л и ч а ю щ и й с я тем, что анализатор спектра выполнен с углом у> падения света, толщиной t пленки, относительным показателем n n преломления света при переходе подложка-пленка, коэффициентом а поглощения света, которые связаны соотношением: ехр [ П12 - ПІ2 Sin2
m
ДивитисяДодаткова інформація
Назва патенту англійськоюAnalyzer of spectrum of electric signals
Автори англійськоюVilesov Yurii Fedotovych, Vyshnevskyi Viktor Heorhiiovych, Prokopov Anatolii Romanovych, Yaryhin Oleksandr Vasyliovych
Назва патенту російськоюАнализатор спектра электрических сигналов
Автори російськоюВилесов Юрий Федотович, Вишневский Виктор Георгиевич, Прокопов Анатолий Романович, Ярыгин Александр Васильевич
МПК / Мітки
МПК: G01R 23/16
Мітки: сигналів, спектра, електричних, аналізатор
