Пристрій для доставки та перевантаження сухої твердіючої суміші

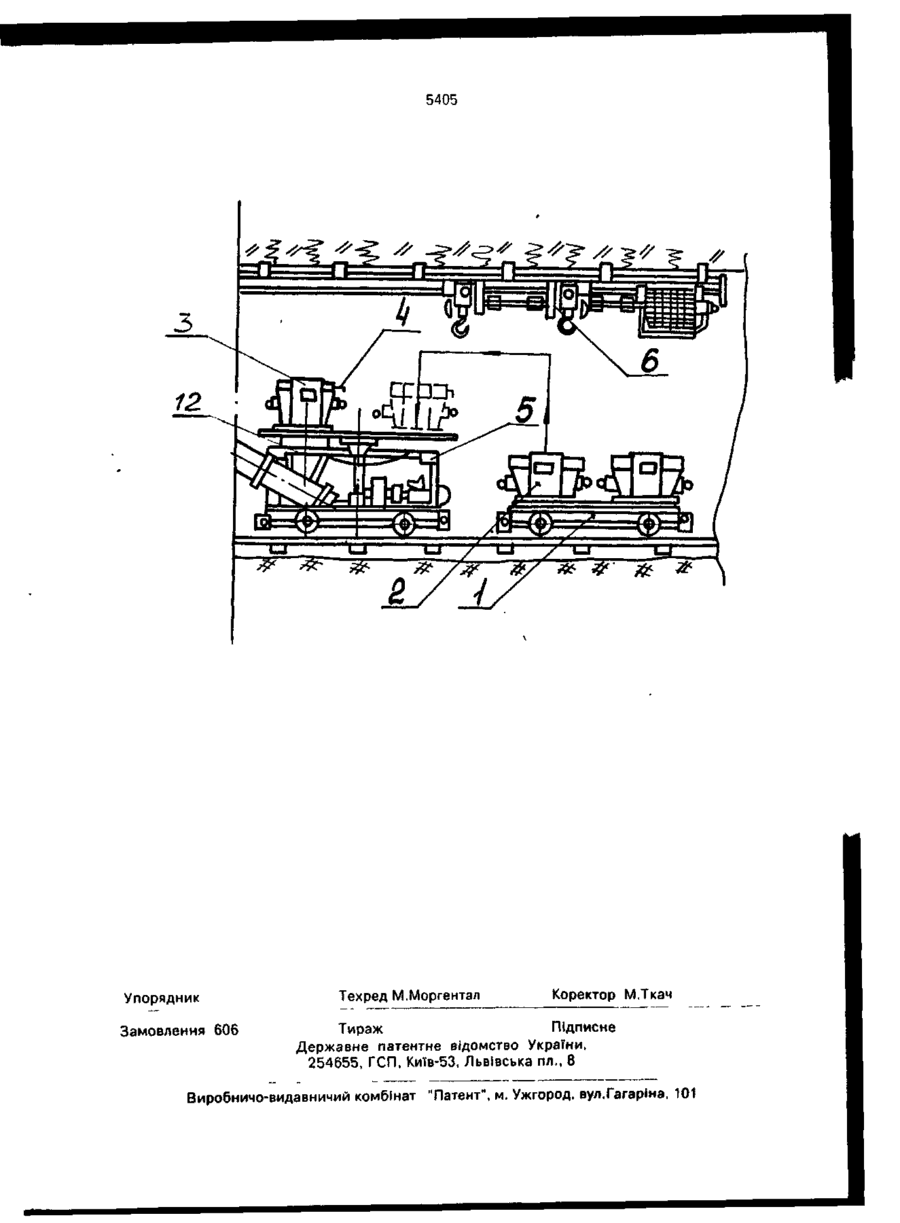

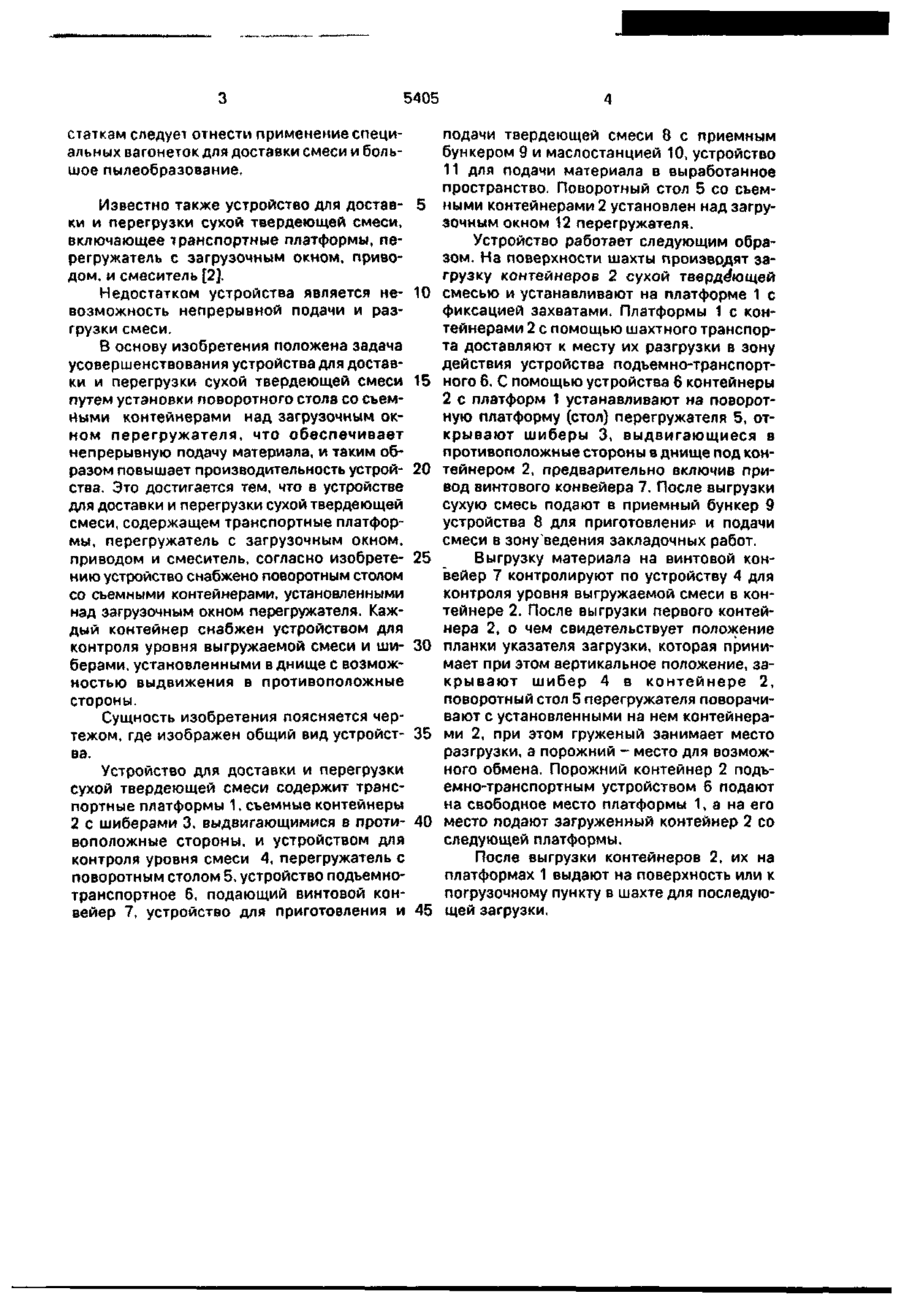

1. Устройство для доставки и перегрузки сухой твердеющей смеси, включающее транспортные платформы, перегружатель с загрузочным окном, приводом, смеситель, о т л и ч а ю щ е е с я тем, что оно имеет поворотный стол со съемными контейнерами, установленный над загрузочным окном перегружателя. 2. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что каждый контейнер снабжен устройством для контроля уровня выгружаемой смеси. 3. Устройство п о п . і . о т л и ч а ю щ е е с я тем, что каждый контейнер снабжен шиберами, установленными в днище с возможностью выдвижения в противоположные стороны. стью, на которой смонтирован специальный кузов, опрокидывающийся двумя гидроцилиндрами, штоки которых шарнирно закреплены на передней части каркаса, а также опрокидные устройства, ленточный перегружатель, установленный на тележке, бетономашину на тележку, цистерну для воды и растворения добавок -ускорителей, сопло и комплект инвентарной металлической опалубки. На раме перегружателя установлена общая насосная станция для гидропривода механизмов устройства. Недостатком устройства является сложность конструкции, низкая производительность из-за отсутствия непрерывности подачи и разгрузки смеси, а также к не до С > ел о СП о 5405 статкам следует отнести применение специальных вагонеток для доставки смеси и большое пылеобразование. Известно также устройство для достав- 5 ки и перегрузки сухой твердеющей смеси, включающее транспортные платформы, перегружатель с загрузочным окном, приводом, и смеситель [2]. Недостатком устройства является не- 10 возможность непрерывной подачи и разгрузки смеси. В основу изобретения положена задача усовершенствования устройства для доставки и перегрузки сухой твердеющей смеси 15 путем установки поворотного стола со съемными контейнерами над загрузочным окном перегружателя, что обеспечивает непрерывную подачу материала, и таким образом повышает производительность устрой- 20 ства. Это достигается тем, что в устройстве для доставки и перегрузки сухой твердеющей смеси, содержащем транспортные платформы, перегружатель с загрузочным окном, приводом и смеситель, согласно изобрете- 25 нию устройство снабжено поворотным столом со съемными контейнерами, установленными над загрузочным окном перегружателя. Каждый контейнер снабжен устройством для контроля уровня выгружаемой смеси и ши- 30 берами, установленными в днище с возможностью выдвижения в противоположные стороны. Сущность изобретения поясняется чертежом, где изображен общий вид устройст- 35 ва. Устройство для доставки и перегрузки сухой твердеющей смеси содержит транспортные платформы 1, съемные контейнеры 2 с шиберами 3, выдвигающимися в проти- 40 воположные стороны, и устройством для контроля уровня смеси 4, перегружатель с поворотным столом 5, устройство подъемнотранспортное б, подающий винтовой конвейер 7, устройство для приготовления и 45 подачи твердеющей смеси 8 с приемным бункером 9 и маслостанцией 10, устройство 11 для подачи материала в выработанное пространство. Поворотный стол 5 со съемными контейнерами 2 установлен над загрузочным окном 12 перегружателя. Устройство работает следующим образом. На поверхности шахты производят загрузку контейнеров 2 сухой твердеющей смесью и устанавливают на платформе 1 с фиксацией захватами. Платформы 1 с контейнерами 2 с помощью шахтного транспорта доставляют к месту их разгрузки в зону действия устройства подъемно-транспортного 6. С помощью устройства 6 контейнеры 2 с платформ 1 устанавливают на поворотную платформу (стол) перегружателя 5, открывают шиберы 3, выдвигающиеся в противоположные стороны в днище под контейнером 2, предварительно включив привод винтового конвейера 7. После выгрузки сухую смесь подают в приемный бункер 9 устройства 8 для приготовления и подачи смеси в зону'ведения закладочных работ. Выгрузку материала на винтовой конвейер 7 контролируют по устройству 4 для контроля уровня выгружаемой смеси в контейнере 2. После выгрузки первого контейнера 2, о чем свидетельствует положение планки указателя загрузки, которая принимает при этом вертикальное положение, закрывают шибер 4 в контейнере 2, поворотный стол 5 перегружателя поворачивают с установленными на нем контейнерами 2, при этом груженый занимает место разгрузки, а порожний - место для возможного обмена. Порожний контейнер 2 подъемно-транспортным устройством б подают на свободное место платформы 1, а на его место подают загруженный контейнер 2 со следующей платформы. После выгрузки контейнеров 2, их на платформах 1 выдают на поверхность или к погрузочному пункту в шахте для последующей загрузки. 5405 Упорядник Замовлення 606 Техред М.Моргентал Коректор М.Ткач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
