Пристрій для перевантаження вантажу

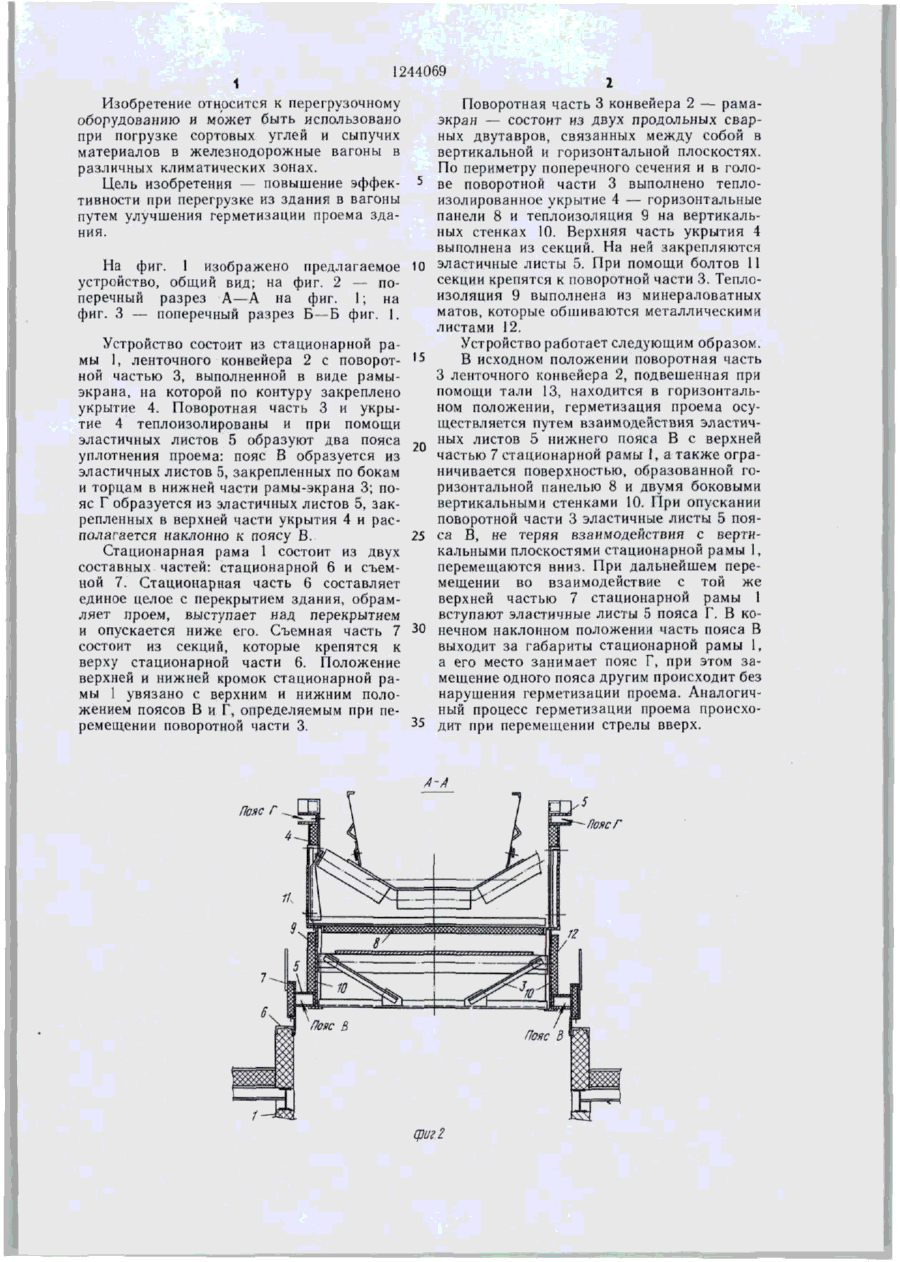

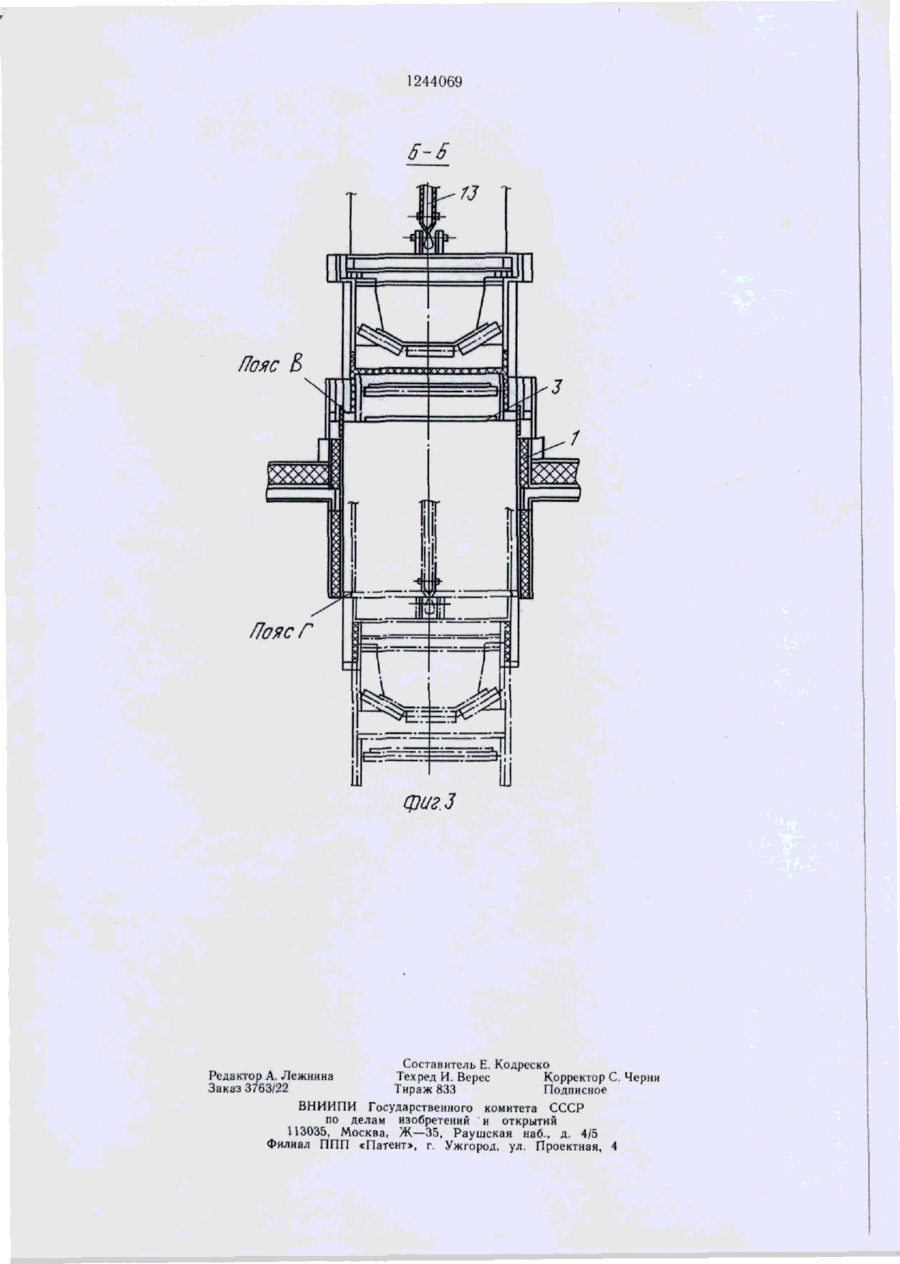

УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ ГРУЗОВ, содержащее стационарную 13бор/776/ ІЇОЯС В J Пояс Г $ і / to Сі СО фиг1 1244069 Изобретение относится к перегрузочному оборудованию и может быть использовано при погрузке сортовых углей и сыпучих материалов в железнодорожные вагоны в различных климатических зонах. Цель изобретения -- повышение эффективности при перегрузке из здания в вагоны путем улучшения герметизации проема здания. На фиг. 1 изображено предлагаемое 10 устройство, общий вид; на фиг. 2 — поперечный разрез А—А на фиг. 1; на фиг. 3 -- поперечный разрез Б—Б фиг. 1. Поворотная часть 3 конвейера 2 — рамаэкран — состоит из двух продольных сварных двутавров, связанных между собой в вертикальной и горизонтальной плоскостях. По периметру поперечного сечения и в голове поворотной части 3 выполнено теплоизолированное укрытие 4 — горизонтальные панели 8 и теплоизоляция 9 на вертикальных стенках 30. Верхняя часть укрытия 4 выполнена из секций. На ней закрепляются эластичные листы 5. При помощи болтов 11 секции крепятся к поворотной части 3. Теплоизоляция 9 выполнена из минераловатных матов, которые обшиваются металлическими листами 12. Устройство работает следующим образом. В исходном положении поворотная часть 3 ленточного конвейера 2, подвешенная при помощи тали 13, находится в горизонтальном положении, герметизация проема осуществляется путем взаимодействия эластичных листов 5 нижнего пояса В с верхней частью 7 стационарной рамы I, а также ограничивается поверхностью, образованной горизонтальной панелью 8 и двумя боковыми вертикальными стенками 10. При опускании поворотной части 3 эластичные листы 5 пояса В, не теряя взаимодействия с вертикальными плоскостями стационарной рамы 1, перемещаются вниз. При дальнейшем перемещении во взаимодействие с той же верхней частью 7 стационарной рамы 1 вступают эластичные листы 5 пояса Г. В ко Устройство состоит из стационарной рамы 1, ленточного конвейера 2 с поворот- 15 ной частью 3, выполненной в виде рамыэкрана, на которой по контуру закреплено укрытие 4. Поворотная часть 3 и укрытие 4 теплоизолированы и при помощи эластичных листов 5 образуют два пояса уплотнения проема: пояс В образуется из 20 эластичных листов 5, закрепленных по бокам и торцам в нижней части рамы-экрана 3; пояс Г образуется из эластичных листов 5, закрепленных в верхней части укрытия 4 и располагается наклонно к поясу В. 25 Стационарная рама 1 состоит из двух составных частей: стационарной 6 и съемной 7. Стационарная часть б составляет единое целое с перекрытием здания, обрамляет проем, выступает над перекрытием и опускается ниже его. Съемная часть 7 3 0 нечном наклонном положении часть пояса В выходит за габариты стационарной рамы 1, состоит из секций, которые крепятся к а его место занимает пояс Г, при этом заверху стационарной части 6. Положение мещение одного пояса другим происходит без верхней и нижней кромок стационарной ранарушения герметизации проема. Аналогичмы 1 увязано с верхним и нижним положением поясов В и Г, определяемым при пе- 3 5 ный процесс герметизации проема происходит при перемещении стрелы вверх. ремещении поворотной части 3. А-А Пояс Г ЯоясГ ериг 2 1244069 5-6 Пояс В Пояс Г фиг. З Составитель Е. Кодреско Техред И. Верес Корректор С. Черни Тираж 833 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий И3035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП «Патент», г Ужгород, ул. Проектная, 4 Редактор А. Лежнина Заказ 3763/22
