Пристрій для виявлення порушників контрольованої території

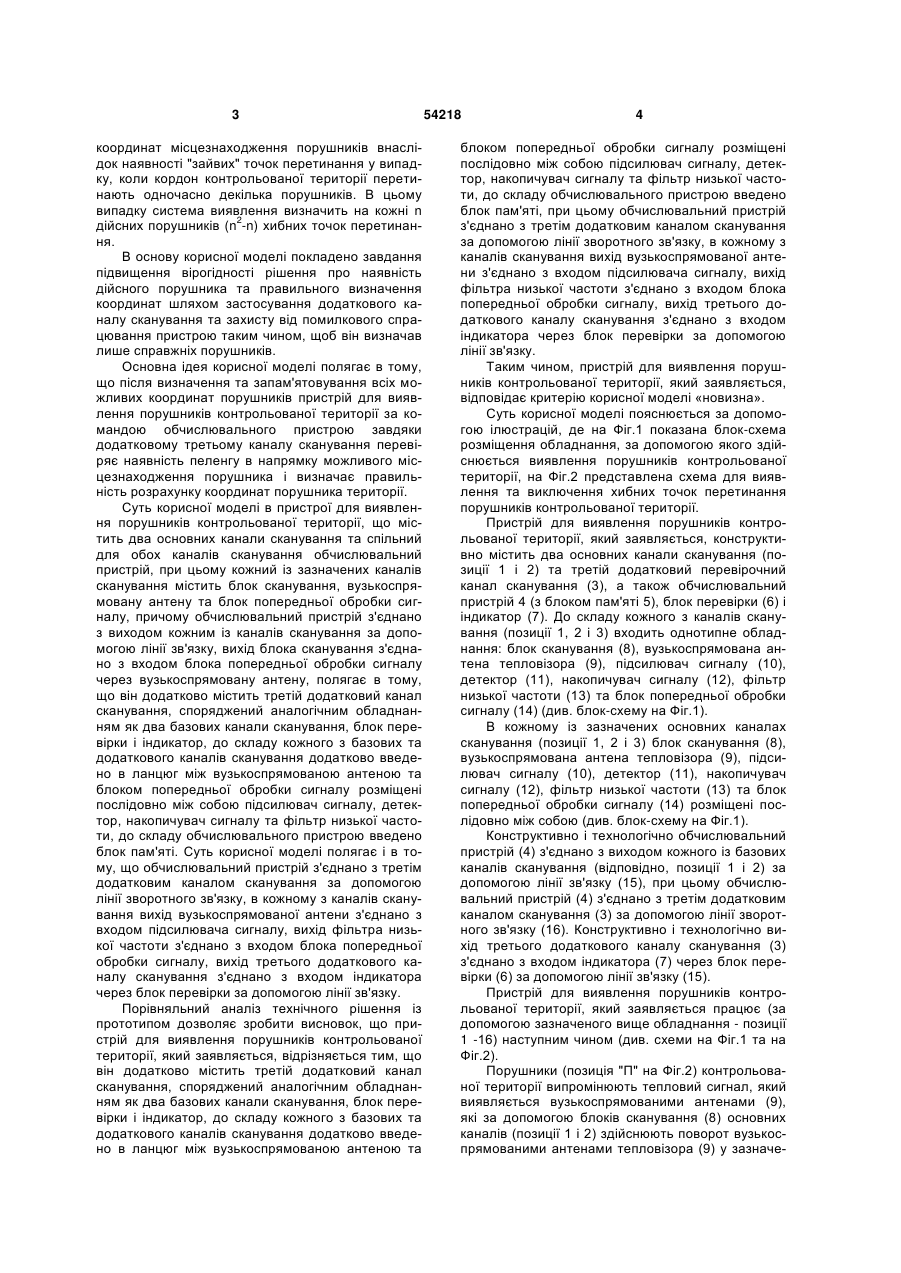

Пристрій для виявлення порушників контрольованої території, що містить два основні канали сканування та спільний для обох каналів сканування обчислювальний пристрій, при цьому кожний із зазначених каналів сканування містить блок сканування, вузькоспрямовану антену та блок попередньої обробки сигналу, причому обчислювальний пристрій з'єднаний з виходом кожного із каналів сканування за допомогою лінії зв'язку, а вихід блока сканування з'єднаний з входом блока попередньої обробки сигналу через вузькоспрямо U 2 (19) 1 3 координат місцезнаходження порушників внаслідок наявності "зайвих" точок перетинання у випадку, коли кордон контрольованої території перетинають одночасно декілька порушників. В цьому випадку система виявлення визначить на кожні n дійсних порушників (n2-n) хибних точок перетинання. В основу корисної моделі покладено завдання підвищення вірогідності рішення про наявність дійсного порушника та правильного визначення координат шляхом застосування додаткового каналу сканування та захисту від помилкового спрацювання пристрою таким чином, щоб він визначав лише справжніх порушників. Основна ідея корисної моделі полягає в тому, що після визначення та запам'ятовування всіх можливих координат порушників пристрій для виявлення порушників контрольованої території за командою обчислювального пристрою завдяки додатковому третьому каналу сканування перевіряє наявність пеленгу в напрямку можливого місцезнаходження порушника і визначає правильність розрахунку координат порушника території. Суть корисної моделі в пристрої для виявлення порушників контрольованої території, що містить два основних канали сканування та спільний для обох каналів сканування обчислювальний пристрій, при цьому кожний із зазначених каналів сканування містить блок сканування, вузькоспрямовану антену та блок попередньої обробки сигналу, причому обчислювальний пристрій з'єднано з виходом кожним із каналів сканування за допомогою лінії зв'язку, вихід блока сканування з'єднано з входом блока попередньої обробки сигналу через вузькоспрямовану антену, полягає в тому, що він додатково містить третій додатковий канал сканування, споряджений аналогічним обладнанням як два базових канали сканування, блок перевірки і індикатор, до складу кожного з базових та додаткового каналів сканування додатково введено в ланцюг між вузькоспрямованою антеною та блоком попередньої обробки сигналу розміщені послідовно між собою підсилювач сигналу, детектор, накопичувач сигналу та фільтр низької частоти, до складу обчислювального пристрою введено блок пам'яті. Суть корисної моделі полягає і в тому, що обчислювальний пристрій з'єднано з третім додатковим каналом сканування за допомогою лінії зворотного зв'язку, в кожному з каналів сканування вихід вузькоспрямованої антени з'єднано з входом підсилювача сигналу, вихід фільтра низької частоти з'єднано з входом блока попередньої обробки сигналу, вихід третього додаткового каналу сканування з'єднано з входом індикатора через блок перевірки за допомогою лінії зв'язку. Порівняльний аналіз технічного рішення із прототипом дозволяє зробити висновок, що пристрій для виявлення порушників контрольованої території, який заявляється, відрізняється тим, що він додатково містить третій додатковий канал сканування, споряджений аналогічним обладнанням як два базових канали сканування, блок перевірки і індикатор, до складу кожного з базових та додаткового каналів сканування додатково введено в ланцюг між вузькоспрямованою антеною та 54218 4 блоком попередньої обробки сигналу розміщені послідовно між собою підсилювач сигналу, детектор, накопичувач сигналу та фільтр низької частоти, до складу обчислювального пристрою введено блок пам'яті, при цьому обчислювальний пристрій з'єднано з третім додатковим каналом сканування за допомогою лінії зворотного зв'язку, в кожному з каналів сканування вихід вузькоспрямованої антени з'єднано з входом підсилювача сигналу, вихід фільтра низької частоти з'єднано з входом блока попередньої обробки сигналу, вихід третього додаткового каналу сканування з'єднано з входом індикатора через блок перевірки за допомогою лінії зв'язку. Таким чином, пристрій для виявлення порушників контрольованої території, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана блок-схема розміщення обладнання, за допомогою якого здійснюється виявлення порушників контрольованої території, на Фіг.2 представлена схема для виявлення та виключення хибних точок перетинання порушників контрольованої території. Пристрій для виявлення порушників контрольованої території, який заявляється, конструктивно містить два основних канали сканування (позиції 1 і 2) та третій додатковий перевірочний канал сканування (3), а також обчислювальний пристрій 4 (з блоком пам'яті 5), блок перевірки (6) і індикатор (7). До складу кожного з каналів сканування (позиції 1, 2 і 3) входить однотипне обладнання: блок сканування (8), вузькоспрямована антена тепловізора (9), підсилювач сигналу (10), детектор (11), накопичувач сигналу (12), фільтр низької частоти (13) та блок попередньої обробки сигналу (14) (див. блок-схему на Фіг.1). В кожному із зазначених основних каналах сканування (позиції 1, 2 і 3) блок сканування (8), вузькоспрямована антена тепловізора (9), підсилювач сигналу (10), детектор (11), накопичувач сигналу (12), фільтр низької частоти (13) та блок попередньої обробки сигналу (14) розміщені послідовно між собою (див. блок-схему на Фіг.1). Конструктивно і технологічно обчислювальний пристрій (4) з'єднано з виходом кожного із базових каналів сканування (відповідно, позиції 1 і 2) за допомогою лінії зв'язку (15), при цьому обчислювальний пристрій (4) з'єднано з третім додатковим каналом сканування (3) за допомогою лінії зворотного зв'язку (16). Конструктивно i технологічно вихід третього додаткового каналу сканування (3) з'єднано з входом індикатора (7) через блок перевірки (6) за допомогою лінії зв'язку (15). Пристрій для виявлення порушників контрольованої території, який заявляється працює (за допомогою зазначеного вище обладнання - позиції 1 -16) наступним чином (див. схеми на Фіг.1 та на Фіг.2). Порушники (позиція "П" на Фіг.2) контрольованої території випромінюють тепловий сигнал, який виявляється вузькоспрямованими антенами (9), які за допомогою блоків сканування (8) основних каналів (позиції 1 і 2) здійснюють поворот вузькоспрямованими антенами тепловізора (9) у зазначе 5 ному секторі з визначеною швидкістю та забезпечують моніторинг простору контрольованої території і приймають сигнали теплового випромінювання, що містять суміш корисного та завадового сигналу. Далі сигнал з вузькоспрямованих антен (9) потрапляє на вхід підсилювача сигналу (10), який слабку за потужністю суміш підсилює до рівня, необхідного для спрацювання блока попередньої обробки сигналу (14). Від підсилювача сигналу (10) посилений сигнал потрапляє на вхід детектора (11), який видаляє сигнал завади та забезпечує отримання корисного сигналу. Далі накопичувач сигналу (12) перевіряє тривалість випромінювання протягом декількох оглядів сканування визначеного сектора контрольованої території вузькоспрямованими антенами тепловізора (9) та видаляє випадкові сигнали малої тривалості. Фільтр низької частоти (13) здійснює порівняння потужності корисного сигналу зі встановленим порогом та приймає рішення про наявність джерела постійного теплового випромінювання при перевищенні рівнем корисного сигналу заданого порогу або про його відсутність в іншому випадку. Зазначений корисний сигнал передається з блоків попередньої обробки (14) по лініях прямого зв'язку (15) на обчислювальний пристрій (4), який визначає пеленги на джерело корисного сигналу теплового випромінювання з двох різних місць (Фіг.2) та здійснює розрахунок координат усіх точок перетинання зазначених пеленгів. Дані про визначення місцезнаходження джерела теплового випромінювання записуються в блок пам'яті (5), після чого обчислювальний пристрій (4) здійснює подачу команди на перевірку дійсності наявності порушника по лінії зворотного командного зв'язку (16) додаткового каналу сканування на зазначений третій перевірочний канал. Додатковий канал ска 54218 6 нування має аналогічний принцип роботи, при цьому працює лише у заданому секторі, де здійснює припущення про місцезнаходження порушника. Якщо додатковий перевірочний канал сканування (3) визначає координати дійсних порушників, то передає сигнал на індикатор (7), в іншому випадку, видаляє хибні координати (позиція "ХК", див. на Фіг.2) та очищує ці дані з пам'яті, а розрахунок координат місцезнаходження лише дійсних порушників відображається за допомогою індикатора (7). Підвищення ефективності застосування пристрою для виявлення порушників контрольованої території, що заявляється, в порівнянні з прототипом досягається тим, що пристрій для виявлення порушників контрольованої території додатково обладнується третім перевірочним каналом сканування, якийзнаючи координати джерел теплового випромінювання, аналогічно здійснює повторне сканування сектора, і переконавшись у наявності вірних сигналів, передає дані в блок пам'яті, при цьому пристрій споряджений блоком попередньої обробки сигналу в складі підсилювача сигналу, фільтра низької частоти, накопичувача сигналу, спільним обчислювальним пристроєм з блоком пам'яті, блоком перевірки, лініями зворотного командного зв'язку та індикатором, а порядок виконання технологічних операцій, які становлять суть пристрою для виявлення порушників контрольованої території змінюється таким чином, щоб уникнути визначення хибних порушників. Джерела інформації: 1. А.С. СРСР №1514102. Пристрій для слідкування за рухомим джерелом теплового випромінювання, МПК G01S3/00, 5/00 - аналог. 2. Патент України №58844 А. Пристрій для теплової локації від 15.08.2003. МПК G01S3/00, G01S5/00 - прототип. 7 Комп’ютерна верстка А. Рябко 54218 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
