Пристрій автоматичного виявлення сигналів

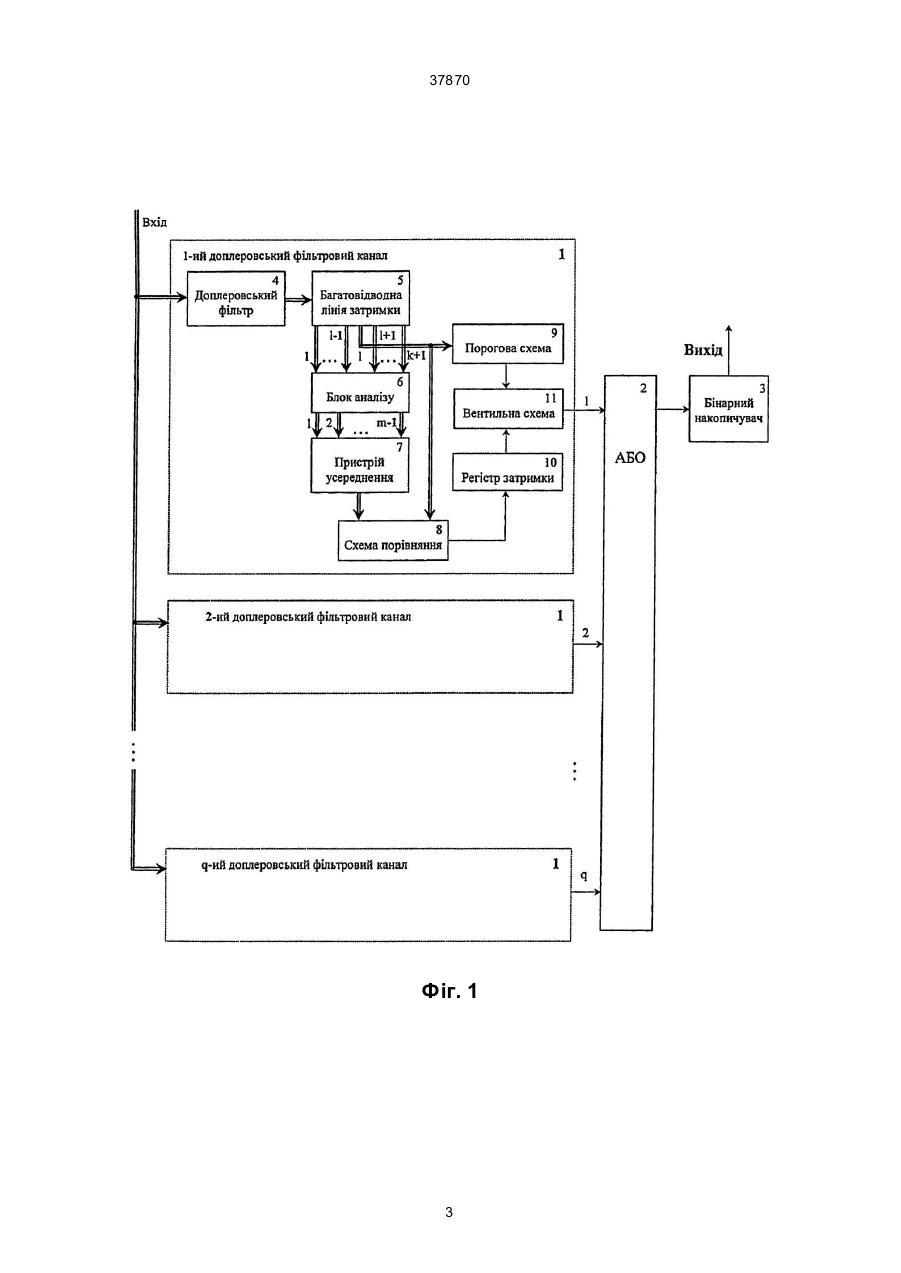

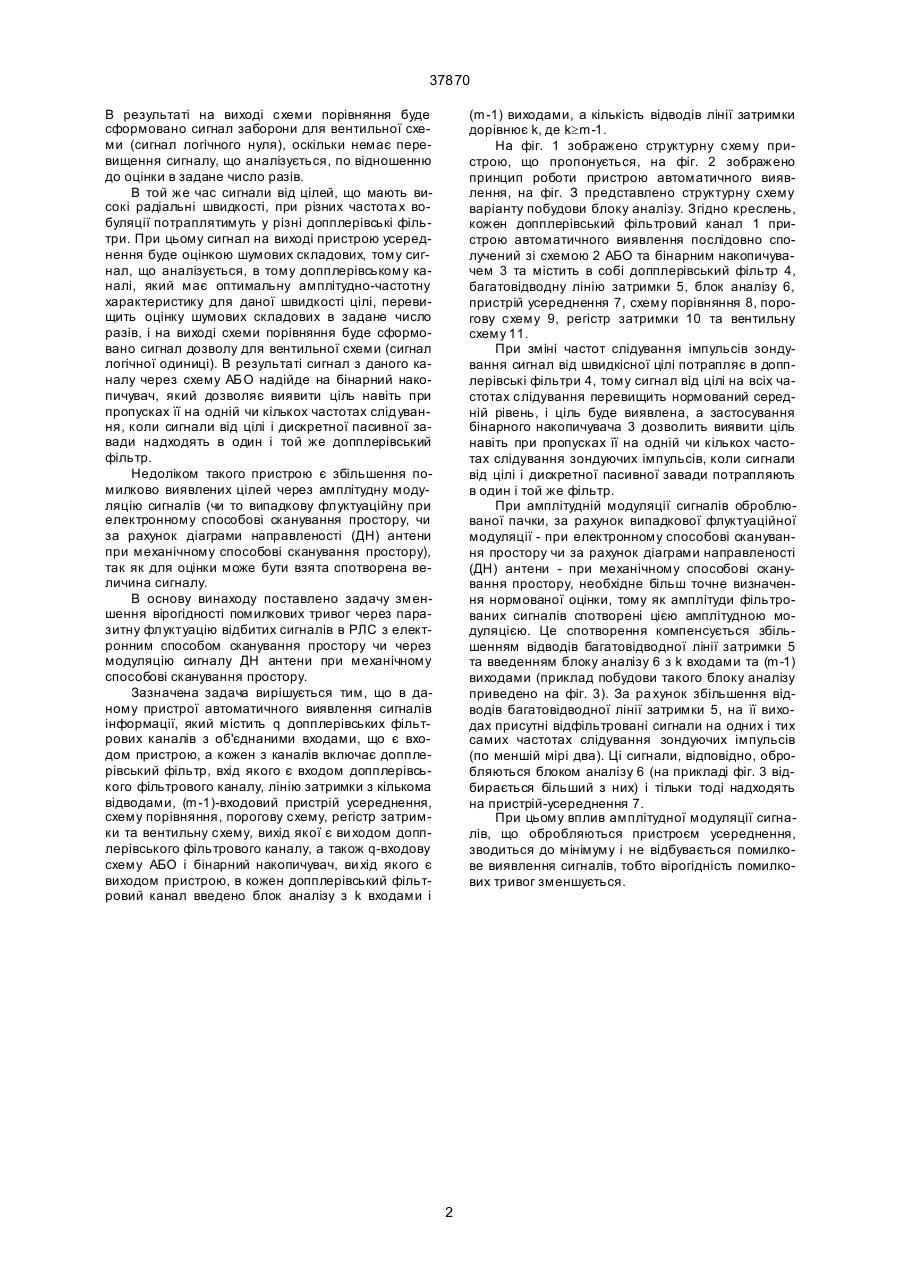

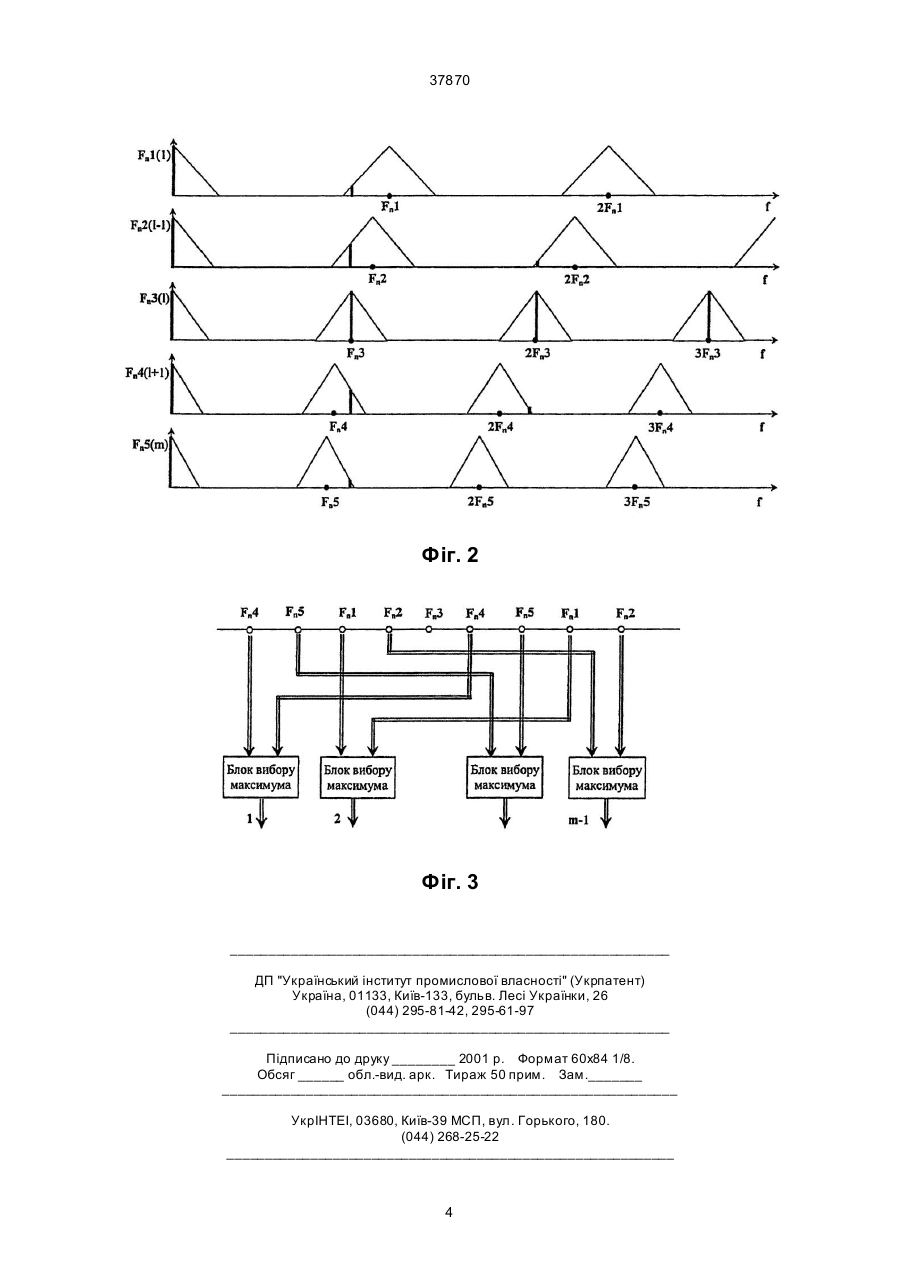

Пристрій автоматичного виявлення сигналів інформації, що містить q допплерівських фільтрових каналів з об'єднаними входами, що є входом пристрою, q-входову схему АБО, входи якої з'єднані з виходами допплерівських фільтрових каналів, бінарний накопичувач, вхід якого з'єднаний з виходом q-входової схеми АБО, а ви хід є ви ходом пристрою, кожен з каналів включає допплерівсь 37870 В результаті на виході схеми порівняння буде сформовано сигнал заборони для вентильної схеми (сигнал логічного нуля), оскільки немає перевищення сигналу, що аналізується, по відношенню до оцінки в задане число разів. В той же час сигнали від цілей, що мають високі радіальні швидкості, при різних частота х вобуляції потраплятимуть у різні допплерівські фільтри. При цьому сигнал на виході пристрою усереднення буде оцінкою шумових складових, тому сигнал, що аналізується, в тому допплерівському каналі, який має оптимальну амплітудно-частотну характеристику для даної швидкості цілі, перевищить оцінку шумових складових в задане число разів, і на виході схеми порівняння буде сформовано сигнал дозволу для вентильної схеми (сигнал логічної одиниці). В результаті сигнал з даного каналу через схему АБО надійде на бінарний накопичувач, який дозволяє виявити ціль навіть при пропусках її на одній чи кількох частотах слідування, коли сигнали від цілі і дискретної пасивної завади надходять в один і той же допплерівський фільтр. Недоліком такого пристрою є збільшення помилково виявлених цілей через амплітудну модуляцію сигналів (чи то випадкову флуктуаційну при електронному способові сканування простору, чи за рахунок діаграми направленості (ДН) антени при механічному способові сканування простору), так як для оцінки може бути взята спотворена величина сигналу. В основу винаходу поставлено задачу зменшення вірогідності помилкових тривог через паразитну флуктуацію відбитих сигналів в РЛС з електронним способом сканування простору чи через модуляцію сигналу ДН антени при механічному способові сканування простору. Зазначена задача вирішується тим, що в даному пристрої автоматичного виявлення сигналів інформації, який містить q допплерівських фільтрових каналів з об'єднаними входами, що є входом пристрою, а кожен з каналів включає допплерівський фільтр, вхід якого є входом допплерівського фільтрового каналу, лінію затримки з кількома відводами, (m-1)-входовий пристрій усереднення, схему порівняння, порогову схему, регістр затримки та вентильну схему, вихід якої є ви ходом допплерівського фільтрового каналу, а також q-входову схему АБО і бінарний накопичувач, ви хід якого є виходом пристрою, в кожен допплерівський фільтровий канал введено блок аналізу з k входами і (m-1) виходами, а кількість відводів лінії затримки дорівнює k, де k³m-1. На фіг. 1 зображено структурну схему пристрою, що пропонується, на фіг. 2 зображено принцип роботи пристрою автоматичного виявлення, на фіг. З представлено структурну схему варіанту побудови блоку аналізу. Згідно креслень, кожен допплерівський фільтровий канал 1 пристрою автоматичного виявлення послідовно сполучений зі схемою 2 АБО та бінарним накопичувачем 3 та містить в собі допплерівський фільтр 4, багатовідводну лінію затримки 5, блок аналізу 6, пристрій усереднення 7, схему порівняння 8, порогову схему 9, регістр затримки 10 та вентильну схему 11. При зміні частот слідування імпульсів зондування сигнал від швидкісної цілі потрапляє в допплерівські фільтри 4, тому сигнал від цілі на всіх частотах слідування перевищить нормований середній рівень, і ціль буде виявлена, а застосування бінарного накопичувача 3 дозволить виявити ціль навіть при пропусках її на одній чи кількох частотах слідування зондуючих імпульсів, коли сигнали від цілі і дискретної пасивної завади потрапляють в один і той же фільтр. При амплітудній модуляції сигналів оброблюваної пачки, за рахунок випадкової флуктуаційної модуляції - при електронному способові сканування простору чи за рахунок діаграми направленості (ДН) антени - при механічному способові сканування простору, необхідне більш точне визначення нормованої оцінки, тому як амплітуди фільтрованих сигналів спотворені цією амплітудною модуляцією. Це спотворення компенсується збільшенням відводів багатовідводної лінії затримки 5 та введенням блоку аналізу 6 з k входами та (m-1) виходами (приклад побудови такого блоку аналізу приведено на фіг. 3). За ра хунок збільшення відводів багатовідводної лінії затримки 5, на її виходах присутні відфільтровані сигнали на одних і тих самих частотах слідування зондуючих імпульсів (по меншій мірі два). Ці сигнали, відповідно, обробляються блоком аналізу 6 (на прикладі фіг. 3 відбирається більший з них) і тільки тоді надходять на пристрій-усереднення 7. При цьому вплив амплітудної модуляції сигналів, що обробляються пристроєм усереднення, зводиться до мінімуму і не відбувається помилкове виявлення сигналів, тобто вірогідність помилкових тривог зменшується. 2 37870 Фіг. 1 3 37870 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
