Спосіб проведення гірничих виробок та пристрій для накопичення породи в.тищенка

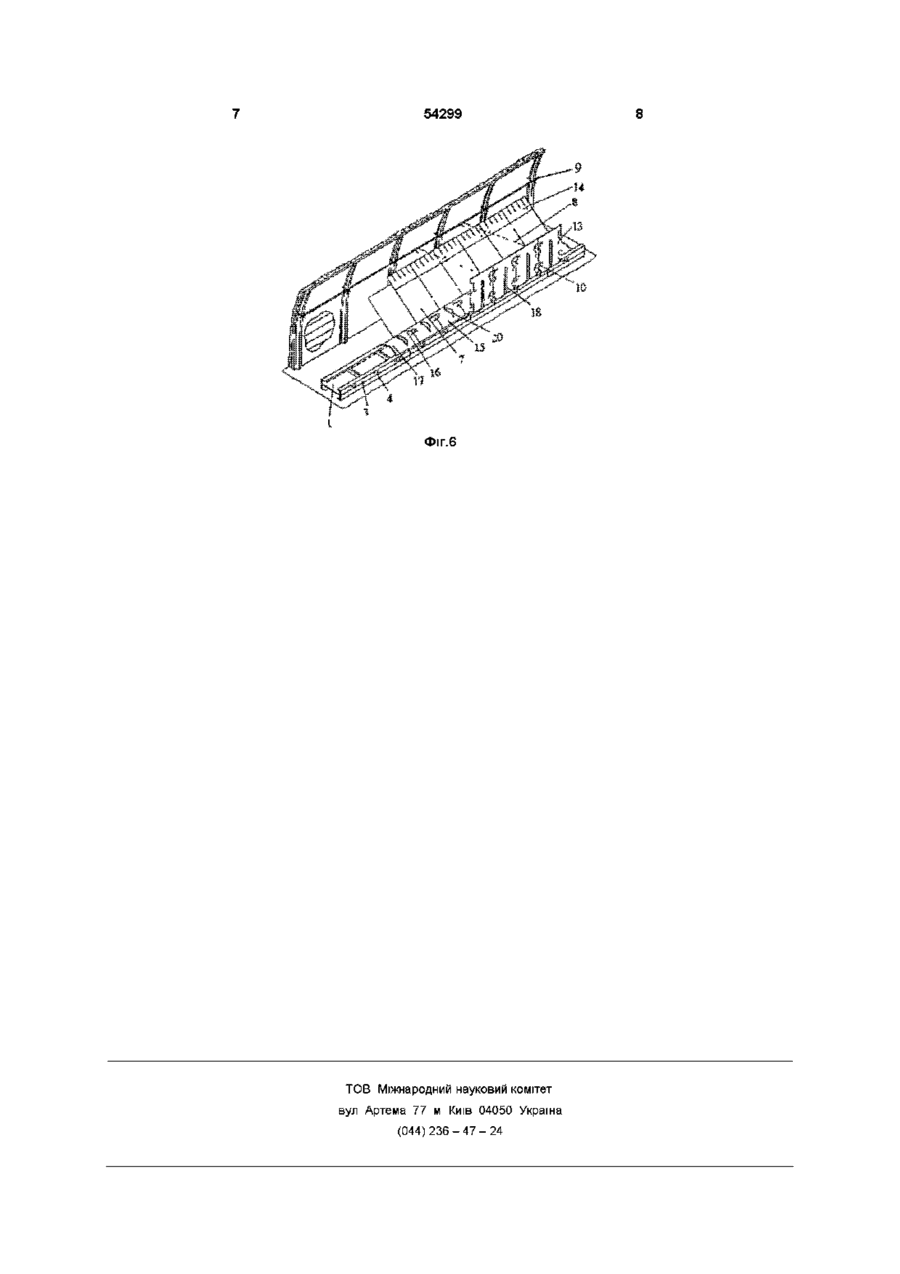

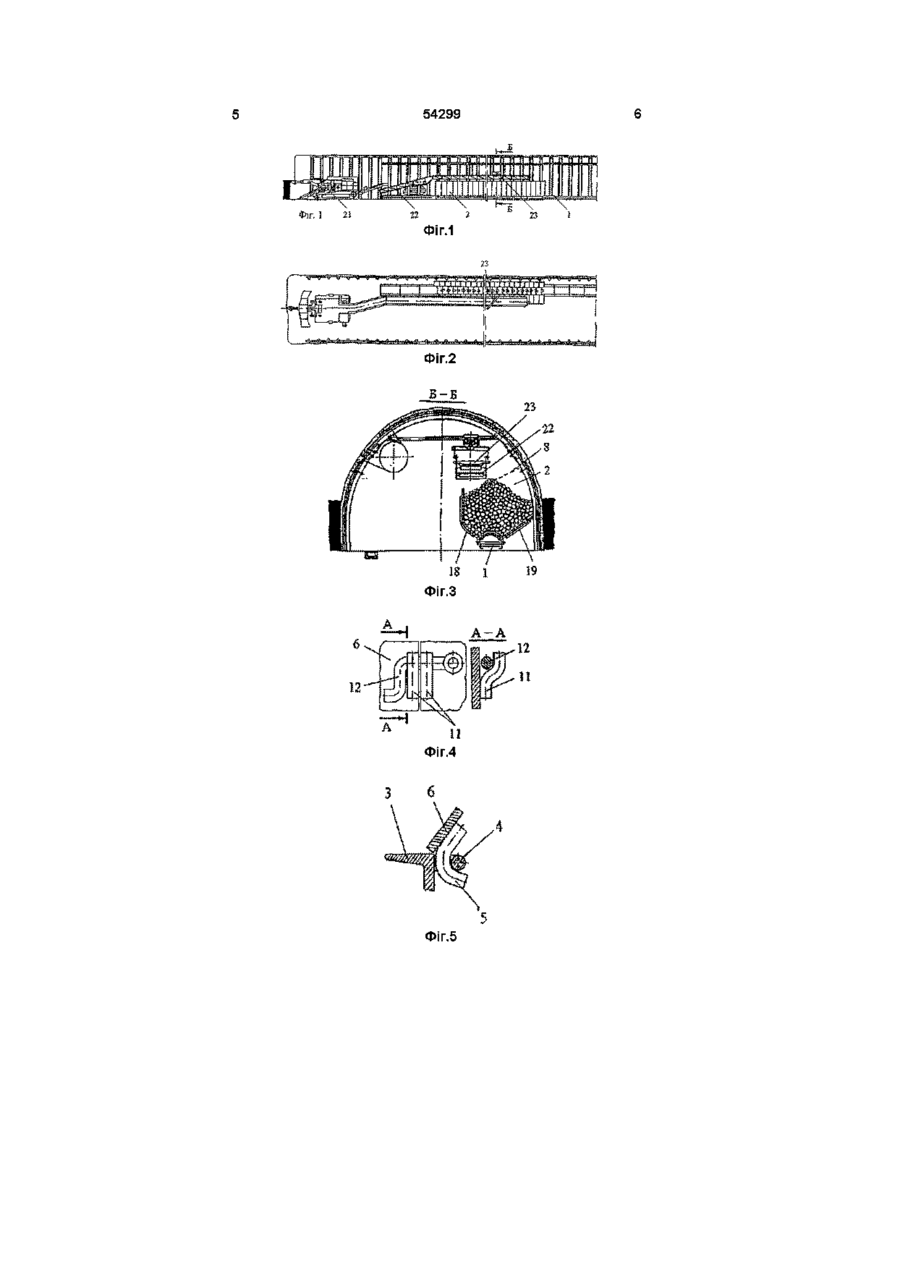

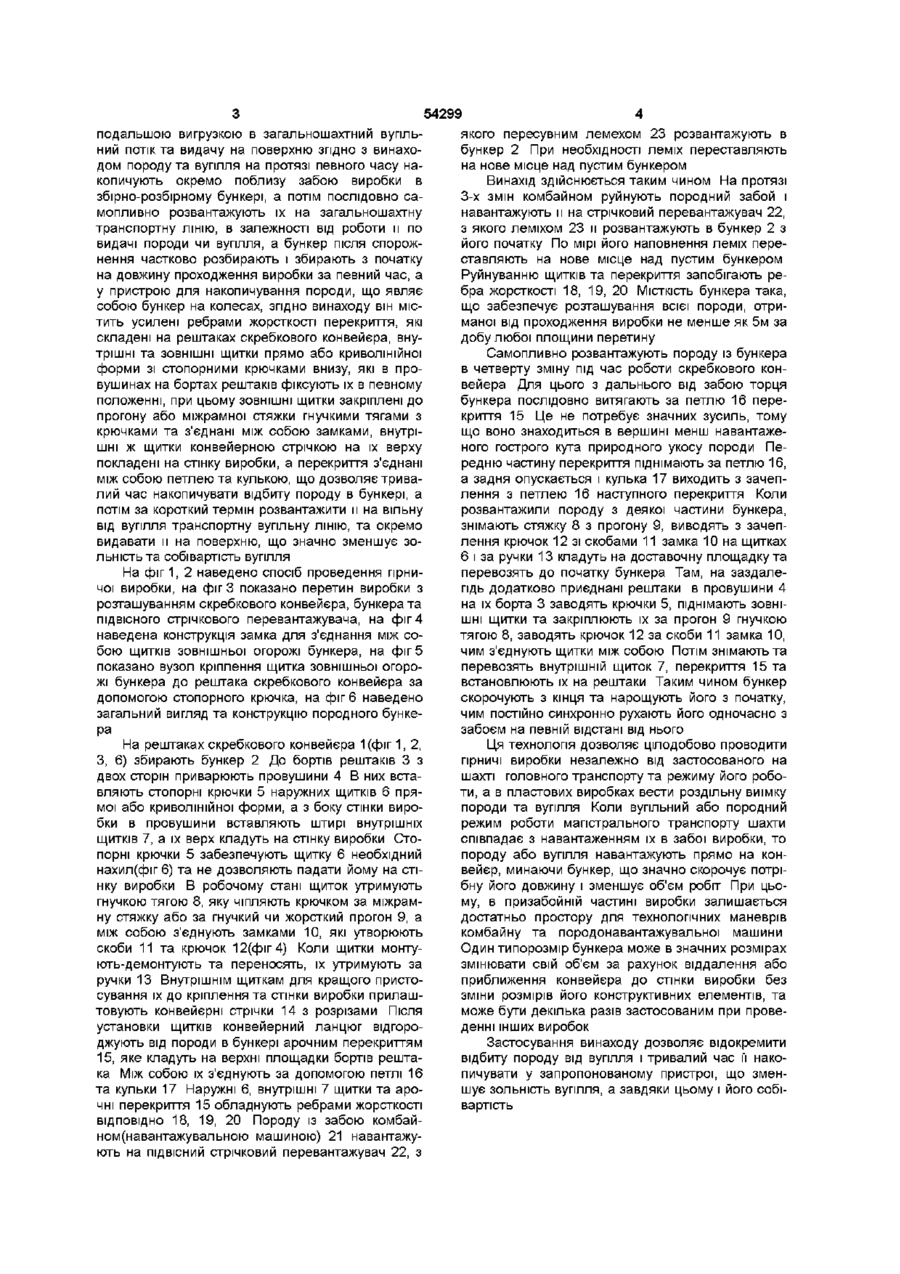

1 Спосіб проведення гірничих виробок, що включає руйнування породи та вугілля в забої підготовчої виробки, навантаження їх в транспортні машини з подальшим вивантаженням в загально шахтний вугільний потік та видачу на поверхню, який відрізняється тим, що відбиті породу та вугілля протягом певного часу накопичують окремо поблизу забою виробки в збірнорозбірному бункері, а потім послідовно самопливно розвантажують їх на загальношахтну транспортну ЛІНІЮ, в залежності від роботи и по видачі породи чи вугілля, а бункер після спорожнення частково розбирають з кінця і збирають спочатку на довжину проходження виробки за певний час 2 Пристрій для накопичення породи, що містить бункер на колесах, який відрізняється тим, що він містить посилені ребрами жорсткості перекриття, які складені на риштаках скребкового конвеєра, внутрішні та ЗОВНІШНІ щитки прямо- або криволінійної форми зі стопорними крючками внизу, які в провушинах на бортах риштаків фіксують їх в певному положенні, при цьому ЗОВНІШНІ щитки закріплені до прогону або міжрамної стяжки гнучкими тягами з крючками та з'єднані між собою замками, внутрішні щитки з конвеєрною стрічкою зверху покладені на стінку виробки, а перекриття з'єднані між собою петлею та кулькою Винахід належить до гірничої промисловості і може бути застосований при проведенні горизонтальних та схильних виробок як пластових так і польових В вугільній промисловості є відомим спосіб проведения гірничих виробок, що включає руйнування породи та вугілля в забої підготовчої виробки, навантаження їх в транспортні машини з подальшою вигрузкою в загальношахтний вугільний потік та видачу на поверхню [Технологические схемы комбайнового проведения горизонтальных и наклонных выработок в условиях строящихся угольных шахт ВНИИОМШС, Харьков - 1982 Технологическая схема №3, сир 14] Недоліком відомого способу проведення гірничих виробок в умовах діючої шахти є неможливість розподільної видачі породи із підготовчих забоїв та вугілля із очисних забоїв, коли відсутня самостійна породна технологічна ЛІНІЯ, а шахта працює з видачею гірничої маси, що призводить до значного підвищення зольності вугілля та зайвих витрат на транспортування та збагачення гірничої маси, яке за вартістю значно зменшує конкурентоспроможність вугілля Відомий пристрій(що являє собою бункер на колесах), куди породу навантажують та транспортують до пункту перегрузки и на транспортну вугільну ЛІНІЮ, якою вугілля надходить з очисних вибоїв, а далі видають усе як гірничу масу Недоліком відомого пристрою є конструктивна та технологічна неспроможність його накопичувати велику КІЛЬКІСТЬ породи поблизу прохідницького забою на протязі тривалого часу з послідуючим розвантаженням и на вільну вугільну лінню, якою вона й видавалася б на поверхню На час обміну вагонеток навантаження породи в забої припиняється, що зменшує швидкість проведення виробки В основу винаходу покладене завдання створити такий спосіб проведення гірничих виробок та пристрій для накопичування породи, завдяки якому поблизу забою гірничої виробки можливо тривалий час накопичувати відбиту породу в бункері, а потім за короткий термін розвантажити и на вільну від вугілля транспортну вугільну ЛІНІЮ, та окремо видавати и на поверхню, що значно зменшує зольність та собівартість вугілля Поставлене завдання досягається тим, що у способі проведення гірничих виробок, що включає руйнування породи та вугілля в забої підготовчої виробки, навантаження їх в транспортні машини з ю 54299 подальшою вигрузкою в загальношахтнии вугільний потік та видачу на поверхню згідно з винаходом породу та вугілля на протязі певного часу накопичують окремо поблизу забою виробки в збірно-розбірному бункері, а потім послідовно самопливно розвантажують їх на загальношахтну транспортну ЛІНІЮ, в залежності від роботи и по видачі породи чи вугілля, а бункер після спорожнення частково розбирають і збирають з початку на довжину проходження виробки за певний час, а у пристрою для накопичування породи, що являє собою бункер на колесах, згідно винаходу він містить усилені ребрами жорсткості перекриття, які складені на рештаках скребкового конвейєра, внутрішні та ЗОВНІШНІ щитки прямо або криволінійної форми зі стопорними крючками внизу, які в провушинах на бортах рештаків фіксують їх в певному положенні, при цьому ЗОВНІШНІ щитки закріплені до прогону або міжрамної стяжки гнучкими тягами з крючками та з'єднані між собою замками, внутрішні ж щитки конвейерною стрічкою на їх верху покладені на стінку виробки, а перекриття з'єднані між собою петлею та кулькою, що дозволяє тривалий час накопичувати відбиту породу в бункері, а потім за короткий термін розвантажити и на вільну від вугілля транспортну вугільну ЛІНІЮ, та окремо видавати и на поверхню, що значно зменшує зольність та собівартість вугілля На фіг1, 2 наведено спосіб проведення гірничої виробки, на фіг 3 показано перетин виробки з розташуванням скребкового конвейєра, бункера та ПІДВІСНОГО стрічкового перевантажувача, на фіг 4 наведена конструкція замка для з'єднання між собою щитків зовнішньої огорожі бункера, на фіг 5 показано вузол кріплення щитка зовнішньої огорожі бункера до рештака скребкового конвейєра за допомогою стопорного крючка, на фіг 6 наведено загальний вигляд та конструкцію породного бункера На рештаках скребкового конвейєра 1(фіг 1, 2, З, 6) збирають бункер 2 До бортів рештаків 3 з двох сторін приварюють провушини 4 В них вставляють стопорні крючки 5 наружних щитків 6 прямої або криволінійної форми, а з боку стінки виробки в провушини вставляють штирі внутрішніх щитків 7, а їх верх кладуть на стінку виробки Стопорні крючки 5 забезпечують щитку 6 необхідний нахил(фіг 6) та не дозволяють падати йому на стінку виробки В робочому стані щиток утримують гнучкою тягою 8, яку чіпляють крючком за міжрамну стяжку або за гнучкий чи жорсткий прогон 9, а між собою з'єднують замками 10, які утворюють скоби 11 та крючок 12(фіг4) Коли щитки монтують-демонтують та переносять, їх утримують за ручки 13 Внутрішнім щиткам для кращого пристосування їх до кріплення та стінки виробки прилаштовують конвейєрні стрічки 14 з розрізами Після установки щитків конвейерний ланцюг відгороджують від породи в бункері арочним перекриттям 15, яке кладуть на верхні площадки бортів рештака Між собою їх з'єднують за допомогою петлі 16 та кульки 17 Наружні 6, внутрішні 7 щитки та арочні перекриття 15 обладнують ребрами жорсткості ВІДПОВІДНО 18, 19, 20 Породу із забою комбайном(навантажувальною машиною) 21 навантажують на ПІДВІСНИЙ стрічковий перевантажувач 22, з якого пересувним лемехом 23 розвантажують в бункер 2 При необхідності леміх переставляють на нове місце над пустим бункером Винахід здійснюється таким чином На протязі 3-х змін комбайном руйнують породний забой і навантажують и на стрічковий перевантажувач 22, з якого леміхом 23 и розвантажують в бункер 2 з його початку По мірі його наповнення леміх переставляють на нове місце над пустим бункером Руйнуванню щитків та перекриття запобігають ребра жорсткості 18, 19, 20 МІСТКІСТЬ бункера така, що забезпечує розташування всієї породи, отриманої від проходження виробки не менше як 5м за добу любої площини перетину Самопливно розвантажують породу із бункера в четверту зміну під час роботи скребкового конвейєра Для цього з дальнього від забою торця бункера послідовно витягають за петлю 16 перекриття 15 Це не потребує значних зусиль, тому що воно знаходиться в вершині менш навантаженого гострого кута природного укосу породи Передню частину перекриття піднімають за петлю 16, а задня опускається і кулька 17 виходить з зачеплення з петлею 16 наступного перекриття Коли розвантажили породу з деякої частини бункера, знімають стяжку 8 з прогону 9, виводять з зачеплення крючок 12 зі скобами 11 замка 10 на щитках 6 і за ручки 13 кладуть на доставочну площадку та перевозять до початку бункера Там, на заздалегідь додатково приєднані рештаки в провушини 4 на їх борта 3 заводять крючки 5, піднімають ЗОВНІШНІ щитки та закріплюють їх за прогон 9 гнучкою тягою 8, заводять крючок 12 за скоби 11 замка 10, чим з'єднують щитки між собою Потім знімають та перевозять внутрішній щиток 7, перекриття 15 та встановлюють їх на рештаки Таким чином бункер скорочують з кінця та нарощують його з початку, чим постійно синхронно рухають його одночасно з забоєм на певній відстані від нього Ця технологія дозволяє цілодобово проводити гірничі виробки незалежно від застосованого на шахті головного транспорту та режиму його роботи, а в пластових виробках вести роздільну виїмку породи та вугілля Коли вугільний або породний режим роботи магістрального транспорту шахти співпадає з навантаженням їх в забої виробки, то породу або вугілля навантажують прямо на конвейєр, минаючи бункер, що значно скорочує потрібну його довжину і зменшує об'єм робіт При цьому, в призабойній частині виробки залишається достатньо простору для технологічних маневрів комбайну та породонавантажувальної машини Один типорозмір бункера може в значних розмірах змінювати свій об'єм за рахунок віддалення або приближения конвейєра до стінки виробки без зміни розмірів його конструктивних елементів, та може бути декілька разів застосованим при проведенні інших виробок Застосування винаходу дозволяє відокремити відбиту породу від вугілля і тривалий час її накопичувати у запропонованому пристрої, що зменшує зольність вугілля, а завдяки цьому і його собівартість 54299 Фіг. 1 2J ФІГ.1 Фіг.4 Фіг.5 54299 Фіг.6 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
