Командно-сигналізуючий апарат

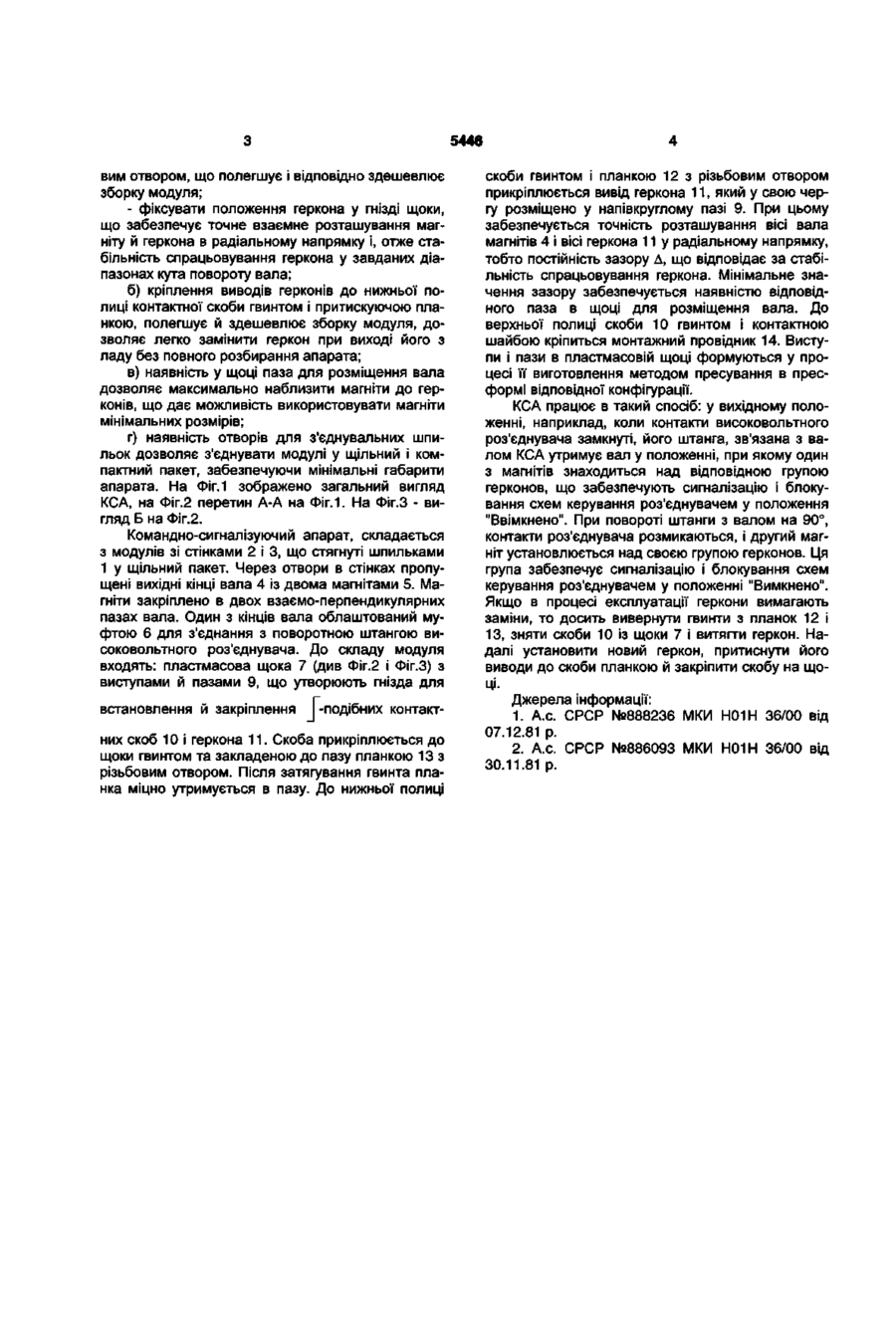

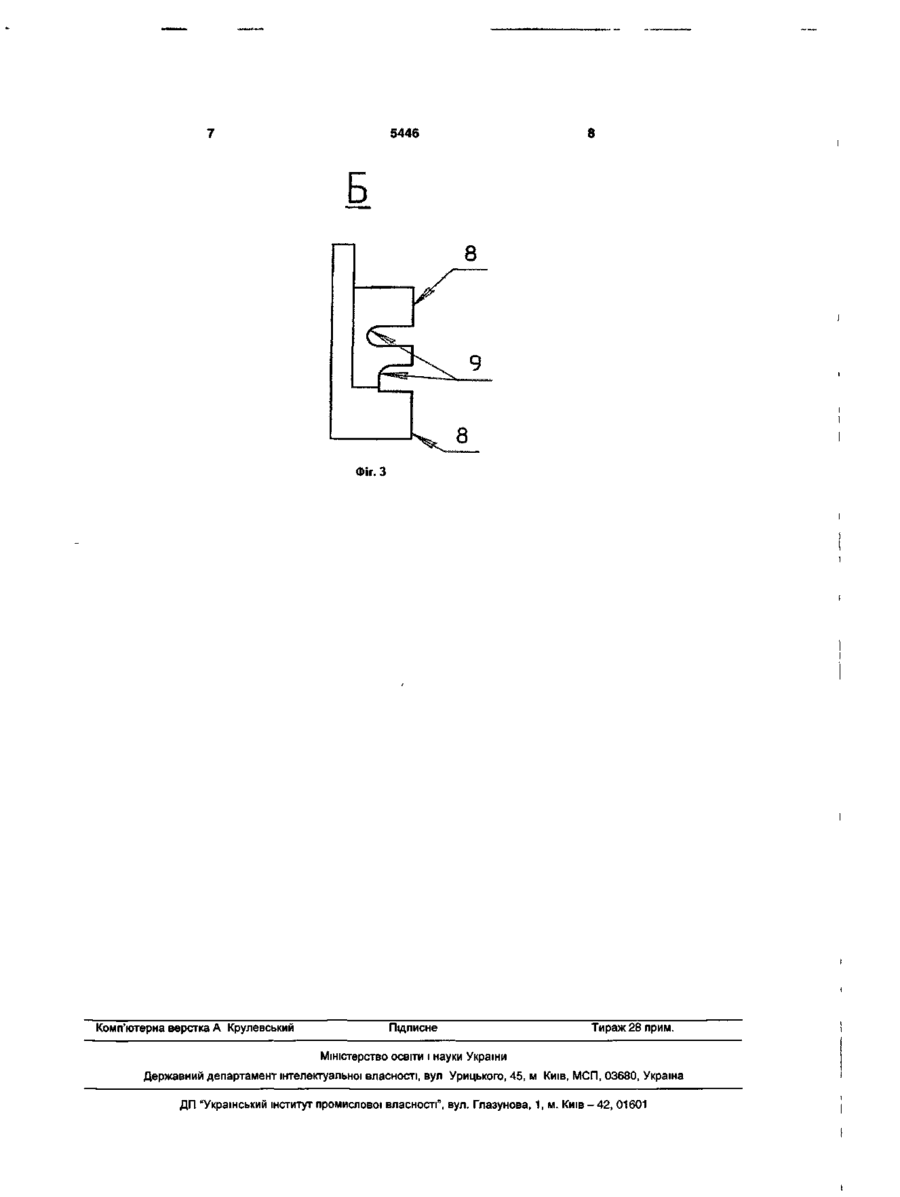

1. Командно-сигналізуючий апарат, що містить пакет модулів з герконами і поворотний вал з маг Корисна модель відноситься до електричних комутаторів, що здійснюють переключення електричних ланцюгів при повороті органа керування на заданий кут. Командно-сигналізуючий апарат, (КСА) призначено для використання у шафах керування високовольтними роз'єднувачами енергетичних підстанцій для сигналізування й блокування схем керування роз'єднувачами при замкнутому чи розімкнутому положеннях контактів роз'єднувача. Відомий командоапарат [1], що містить корпус із закріпленими на ньому модулями, що включають до свого складу герметичний магнитокерований контакт (геркон) та магніт, що його збуджує, а також рухомі феромагнітні екрани, закріплені на барабані, який взаємоєдіє з направляючою корпуса й валом приводу. Недоліком такого пристрою є складність, обумовлена необхідністю виконання дотичностей кінематичних пар командоапарата по гвинтовій лінії. Відомий командоапарат [2], що містить корпус з набором зйомних модулів з герконами та поворотний вал у вигляді пакета дисків з магнітами, що переставляються. Недоліком такого пристрою є значні габарити, складність і дорожнеча виготовлення дисків, що переставляються. Крім того, розташування герконів уздовж осі обертання дисків ускладнює доступ до самих герконів та їхніх виводів, відповідно ускладнюючи підключення командоапарата в шафі нітами, який відрізняється тим, що модуль виконано у вигляді пластмасової щоки з виступами й пазами, які утворюють гнізда для встановлення і фіксації -подібних контактних скоб і герконів, при цьому виводи герконів прикріплюються до нижніх полиць скоби гвинтами та планками з нарізними отворами, а електромонтажні провідники - до верхніх. 2. Командно-сигналізуючий апарат за п. 1, який відрізняється тим, що у щоці виконано паз для розміщення вала з магнітами й отворами для з'єднувальних шпильок так, щоб геркони у пакеті модулів розміщувалися впоперек осі вала магнітів. керування, його технічне обслуговування й ремонт. В основу пропонованого технічного рішення поставлено завдання зменшення габаритів КСА, полегшення доступу до герконів і їхніх виводів. Технічним результатом такого рішення є здешевлення апарата, полегшення електромонтажу й ремонту КСА у шафі керування. У остаточному підсумку досягнення зазначених цілей призводить до значного економічного ефекту від використування КСА такої конструкції. Це досягається тим, що у командносигналізуючий апарат, що мистить пакет модулів з герконами та поворотний вал з магнітами, модуль виконано у вигляді пластмасової щоки з виступами й пазами, що утворюють гнізда для встановлення і фіксацій со т СО ю -подібних контактних скоб і герконів, при цьому виводи геркона прикріплюються до нижньої полиці скоби гвинтом і планкою з різьбовим отвором, а електромонтажні провідники - до верхніх, крім того в щоці виконано паз для розміщення вала з магнітами й отвори для з'єднуючих шпильок, так щоб геркони в пакеті розташовувалися впоперек вісі магнітів. Істотні ознаки конструкції: а) наявність щоки з гніздами дозволяє: - встановлювати й фіксувати контактні скоби за допомогою гвинта й притискної планки з різьбо О) 5446 вим отвором, що полегшує і відповідно здешевлює зборку модуля; - фіксувати положення геркона у гнізді щоки, що забезпечує точне взаємне розташування магніту й геркона в радіальному напрямку і, отже стабільність спрацьовування геркона у завданих діапазонах кута повороту вала; б) кріплення виводів герконів до нижньої полиці контактної скоби гвинтом і притискуючою планкою, полегшує й здешевлює зборку модуля, дозволяє легко замінити геркон при виході його з ладу без повного розбирання апарата; в) наявність у щоці паза для розміщення вала дозволяє максимально наблизити магніти до герконів, що дає можливість використовувати магніти мінімальних розмірів; г) наявність отворів для з'єднувальних шпильок дозволяє з'єднувати модулі у щільний і компактний пакет, забезпечуючи мінімальні габарити апарата. На Фіг. 1 зображено загальний вигляд КСА, на Фіг.2 перетин А-А на Фіг. 1. На Фіг.З - вигляд Б на Фіг.2. Командно-сигналізуючий апарат, складається з модулів зі стінками 2 і 3, що стягнуті шпильками 1 у щільний пакет. Через отвори в стінках пропущені вихідні кінці вала 4 із двома магнітами 5. Магніти закріплено в двох взаємо-перпендикулярних пазах вала. Один з кінців вала облаштований муфтою 6 для з'єднання з поворотною штангою високовольтного роз'єднувача. До складу модуля входять: пластмасова щока 7 (див Фіг.2 і Фіг.З) з виступами й пазами 9, що утворюють гнізда для встановлення й закріплення -подібних контактних скоб 10 і геркона 11. Скоба прикріплюється до щоки гвинтом та закладеною до пазу планкою 13 з різьбовим отвором. Після затягування гвинта планка міцно утримується в пазу. До нижньої полиці скоби гвинтом і планкою 12 з різьбовим отвором прикріплюється вивід геркона 11, який у свою чергу розміщено у напівкруглому пазі 9. При цьому забезпечується точність розташування вісі вала магнітів 4 і вісі геркона 11 у радіальному напрямку, тобто постійність зазору А, що відповідає за стабільність спрацьовування геркона. Мінімальне значення зазору забезпечується наявністю відповідного паза в щоці для розміщення вала. До верхньої полиці скоби 10 гвинтом і контактною шайбою кріпиться монтажний провідник 14. Виступи і пази в пластмасовій щоці формуються у процесі її виготовлення методом пресування в пресформі відповідної конфігурації. КСА працює в такий спосіб: у вихідному положенні, наприклад, коли контакти високовольтного роз'єднувача замкнуті, його штанга, зв'язана з валом КСА утримує вал у положенні, при якому один з магнітів знаходиться над відповідною групою герконов, що забезпечують сигналізацію і блокування схем керування роз'єднувачем у положення "Ввімкнено". При повороті штанги з валом на 90°, контакти роз'єднувача розмикаються, і другий магніт установлюється над своєю групою герконов. Ця група забезпечує сигналізацію і блокування схем керування роз'єднувачем у положенні "Вимкнено". Якщо в процесі експлуатації геркони вимагають заміни, то досить вивернути гвинти з планок 12 і 13, зняти скоби 10 із щоки 7 і витягти геркон. Надалі установити новий геркон, притиснути його виводи до скоби планкою й закріпити скобу на щоЦі Джерела інформації: 1. А.с. СРСР №888236 МКИ Н01Н 36/00 від 07.12.81 р. 2. А.с. СРСР №886093 МКИ Н01Н 36/00 від 30.11.81 р. rz ЯІ/fiQOW V 5446 8 Фіг. З Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
