Спосіб очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і парафінових відкладень і пробок

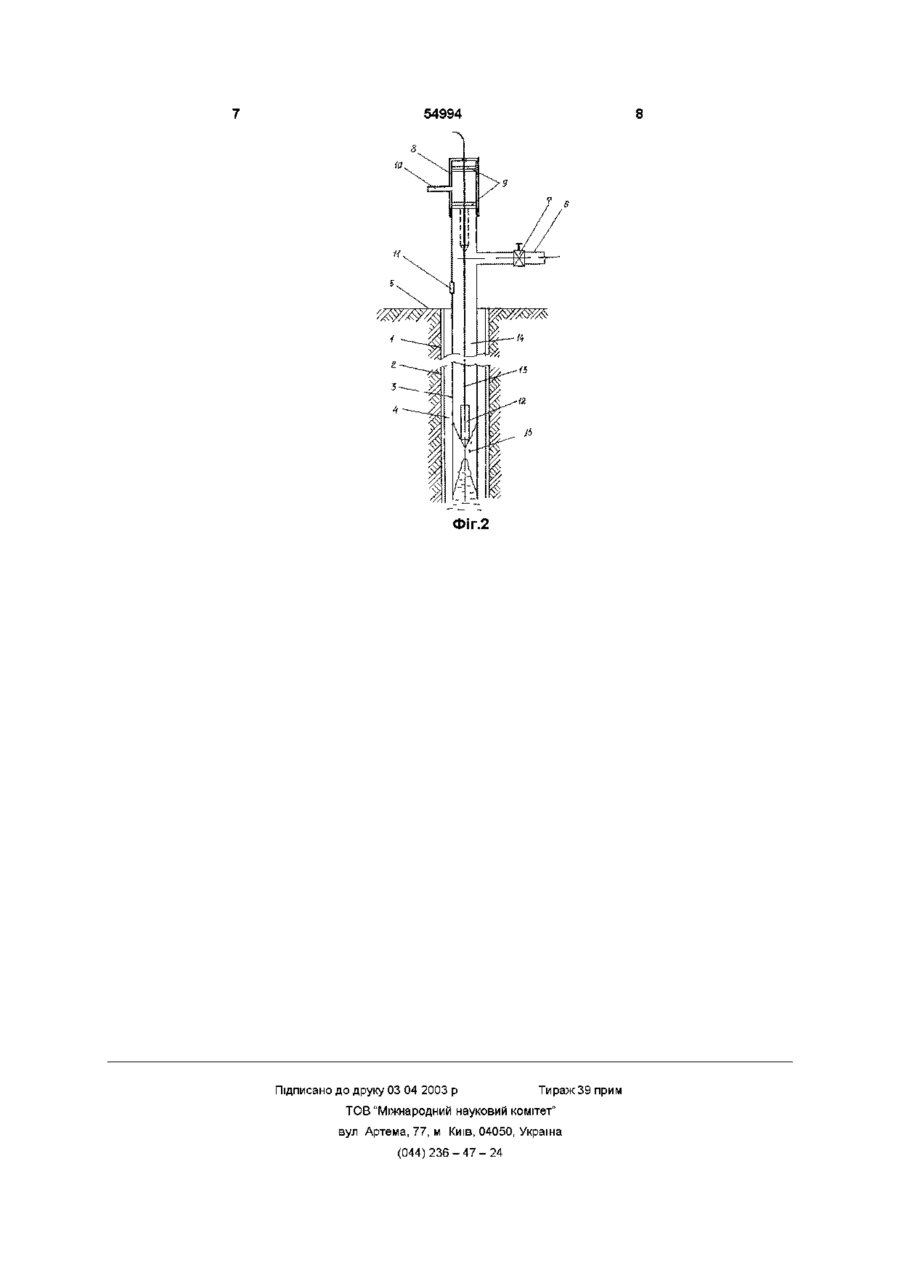

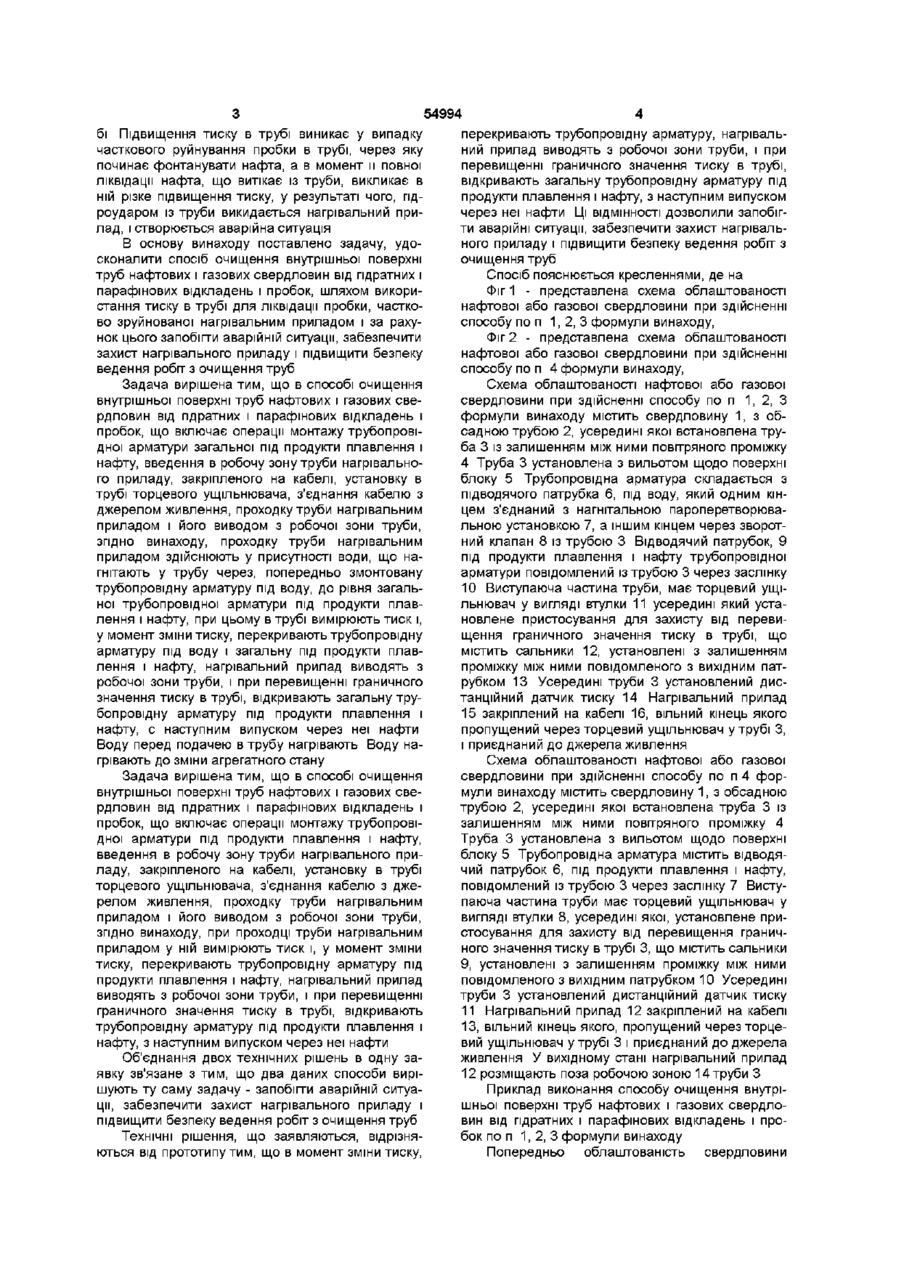

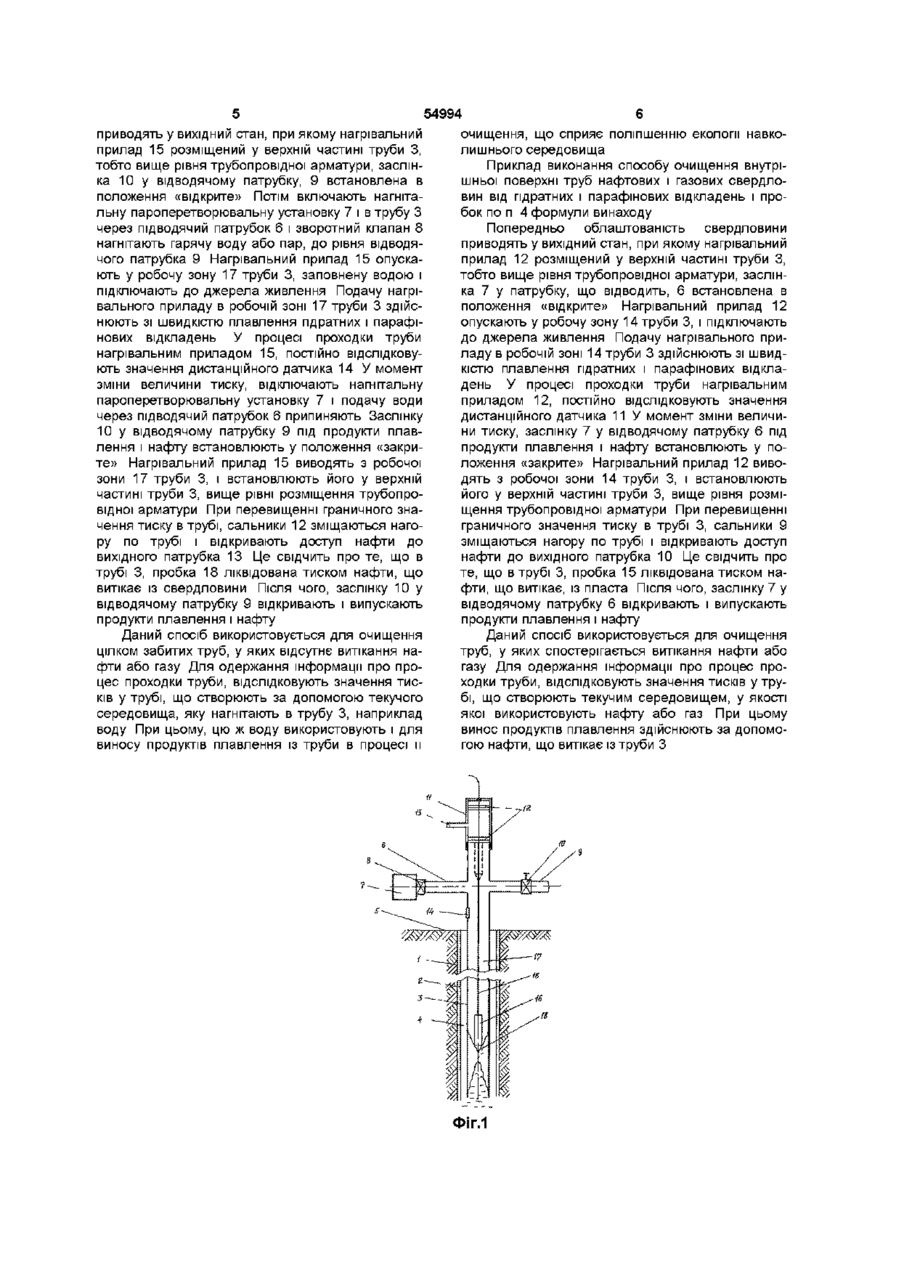

1 Спосіб очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і парафінових відкладень і пробок, що включає операції монтажу трубопровідної арматури загальної під продукти плавлення і нафту, введення в робочу зону труби нагрівального приладу, закріпленого на кабелі, установку в трубі торцевого ущільнювача, з'єднання кабелю з джерелом живлення, проходку труби нагрівальним приладом і його виводом з робочої зони труби, який відрізняється тим, що проходку труби нагрівальним приладом здійснюють у присутності води, яку нагнітають у трубу, до рівня загальної трубопровідної арматури під продукти плавлення і нафту через попередньо змонтовану трубопровідну арматуру під воду, при цьому в трубі вимірюють тиск, у момент зміни тиску перекривають трубопровідну арматуру під воду і загальну під продукти плавлення і нафту, нагрівальний прилад виводять з робочої зони труби і при перевищенні граничного значення тиску в трубі відкривають трубопровідну арматуру загальну під продукти плавлення і нафту з наступним випуском через неї нафти 2 Спосіб по п 1 який відрізняється тим, що воду перед подачею в трубу нагрівають 3 Спосіб по п 1 , 2 який відрізняється тим, що воду нагрівають до зміни агрегатного стану 4 Спосіб очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і парафінових відкладень і пробок, що включає операції монтажу трубопровідної арматури під продукти плавлення і нафту, введення в робочу зону труби нагрівального приладу, закріпленого на кабелі, установку в трубі торцевого ущільнювача, з'єднання кабелю з джерелом живлення, проходку труби нагрівальним приладом і його виводом з робочої зони труби, який відрізняється тим, то при проходці труби нагрівальним приладом вимірюють тиск і, у момент зміни тиску, перекривають трубопровідну арматуру під продукти плавлення і нафту, нагрівальний прилад виводять з робочої зони труби, і при перевищенні граничного значення тиску в трубі відкривають трубопровідну арматуру під продукти плавлення і нафту з наступним випуском через неї нафти ю Винахід відноситься до нафтовидобувної промисловості і може бути використаний при експлуатації нафтових і газових свердловин, для очищення і ліквідації утворених в них гідратних і парафінових відкладень, та пробок Відомий спосіб ліквідації гідратних і парафінових відкладень і пробок у нафтових і газових свердловинах по патенту Роси №2138619, Е21В37/02, публ 1999 09 27, що включає операції монтажу трубопровідної арматури під продукти плавлення і нафту, введення в робочу зону труби нагрівального приладу, закріпленого на кабелі, установку в трубі торцевого ущільнювача, з'єднання кабелю з джерелом живлення, проходку труби нагрівальним приладом і його виводом з робочої зони труби Найбільш близьким технічним рішенням, обраним як прототип, є спосіб ліквідації гідратних і парафінових відкладень і пробок у нафтових і газових свердловинах по патенту Роси №2134340, Е21В37/00, публ 1999 08 10, що включає операції монтажу трубопровідної арматури, загальної під продукти плавлення і нафту, введення в робочу зону труби нагрівального приладу, закріпленого на кабелі, установку в трубі торцевого ущільнювача, з'єднання кабелю з джерелом живлення, проходку труби нагрівальним приладом і його виводом з робочої зони труби Загальним недоліком наведених способів є те, що цей спосіб не забезпечує захист нагрівального приладу, у випадку різкого збільшення тиску в тру 54994 бі Підвищення тиску в трубі виникає у випадку часткового руйнування пробки в трубі, через яку починає фонтанувати нафта, а в момент и повної ліквідації нафта, що витікає із труби, викликає в ній різке підвищення тиску, у результаті чого, пдроударом із труби викидається нагрівальний прилад, і створюється аварійна ситуація В основу винаходу поставлено задачу, удосконалити спосіб очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і парафінових відкладень і пробок, шляхом використання тиску в трубі для ліквідації пробки, частково зруйнованої нагрівальним приладом і за рахунок цього запобігти аварійній ситуації, забезпечити захист нагрівального приладу і підвищити безпеку ведення робіт з очищення труб Задача вирішена тим, що в способі очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і парафінових відкладень і пробок, що включає операції монтажу трубопровідної арматури загальної під продукти плавлення і нафту, введення в робочу зону труби нагрівального приладу, закріпленого на кабелі, установку в трубі торцевого ущільнювача, з'єднання кабелю з джерелом живлення, проходку труби нагрівальним приладом і його виводом з робочої зони труби, згідно винаходу, проходку труби нагрівальним приладом здійснюють у присутності води, що нагнітають у трубу через, попередньо змонтовану трубопровідну арматуру під воду, до рівня загальної трубопровідної арматури під продукти плавлення і нафту, при цьому в трубі вимірюють тиск і, у момент зміни тиску, перекривають трубопровідну арматуру під воду і загальну під продукти плавлення і нафту, нагрівальний прилад виводять з робочої зони труби, і при перевищенні граничного значення тиску в трубі, відкривають загальну трубопровідну арматуру під продукти плавлення і нафту, с наступним випуском через неї нафти Воду перед подачею в трубу нагрівають Воду нагрівають до зміни агрегатного стану Задача вирішена тим, що в способі очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і парафінових відкладень і пробок, що включає операції монтажу трубопровідної арматури під продукти плавлення і нафту, введення в робочу зону труби нагрівального приладу, закріпленого на кабелі, установку в трубі торцевого ущільнювача, з'єднання кабелю з джерелом живлення, проходку труби нагрівальним приладом і його виводом з робочої зони труби, згідно винаходу, при проходці труби нагрівальним приладом у ній вимірюють тиск і, у момент зміни тиску, перекривають трубопровідну арматуру під продукти плавлення і нафту, нагрівальний прилад виводять з робочої зони труби, і при перевищенні граничного значення тиску в трубі, відкривають трубопровідну арматуру під продукти плавлення і нафту, з наступним випуском через неї нафти Об'єднання двох технічних рішень в одну заявку зв'язане з тим, що два даних способи вирішують ту саму задачу - запобігти аварійній ситуації, забезпечити захист нагрівального приладу і підвищити безпеку ведення робіт з очищення труб Технічні рішення, що заявляються, відрізняються від прототипу тим, що в момент зміни тиску, перекривають трубопровідну арматуру, нагрівальний прилад виводять з робочої зони труби, і при перевищенні граничного значення тиску в трубі, відкривають загальну трубопровідну арматуру під продукти плавлення і нафту, з наступним випуском через неї нафти Ці ВІДМІННОСТІ ДОЗВОЛИЛИ запобігти аварійні ситуації, забезпечити захист нагрівального приладу і підвищити безпеку ведення робіт з очищення труб Спосіб пояснюється кресленнями, де на Фіг 1 - представлена схема облаштованості нафтової або газової свердловини при здійсненні способу по п 1, 2, 3 формули винаходу, Фіг 2 - представлена схема облаштованості нафтової або газової свердловини при здійсненні способу по п 4 формули винаходу, Схема облаштованості нафтової або газової свердловини при здійсненні способу по п 1, 2, З формули винаходу містить свердловину 1, з обсадною трубою 2, усередині якої встановлена труба 3 із залишенням між ними повітряного проміжку 4 Труба 3 установлена з вильотом щодо поверхні блоку 5 Трубопровідна арматура складається з підводячого патрубка 6, під воду, який одним кінцем з'єднаний з нагнітальною пароперетворювальною установкою 7, а іншим кінцем через зворотний клапан 8 із трубою 3 Відводячий патрубок, 9 під продукти плавлення і нафту трубопровідної арматури повідомлений із трубою 3 через заслінку 10 Виступаюча частина труби, має торцевий ущільнювач у вигляді втулки 11 усередині який установлене пристосування для захисту від перевищення граничного значення тиску в трубі, що містить сальники 12, установлені з залишенням проміжку між ними повідомленого з вихідним патрубком 13 Усередині труби 3 установлений дистанційний датчик тиску 14 Нагрівальний прилад 15 закріплений на кабелі 16, вільний кінець якого пропущений через торцевий ущільнювач у трубі З, і приєднаний до джерела живлення Схема облаштованості нафтової або газової свердловини при здійсненні способу по п 4 формули винаходу містить свердловину 1, з обсадною трубою 2, усередині якої встановлена труба 3 із залишенням між ними повітряного проміжку 4 Труба 3 установлена з вильотом щодо поверхні блоку 5 Трубопровідна арматура містить відводячий патрубок 6, під продукти плавлення і нафту, повідомлений із трубою 3 через заслінку 7 Виступаюча частина труби має торцевий ущільнювач у вигляді втулки 8, усередині якої, установлене пристосування для захисту від перевищення граничного значення тиску в трубі 3, що містить сальники 9, установлені з залишенням проміжку між ними повідомленого з вихідним патрубком 10 Усередині труби 3 установлений дистанційний датчик тиску 11 Нагрівальний прилад 12 закріплений на кабелі 13, вільний кінець якого, пропущений через торцевий ущільнювач у трубі 3 і приєднаний до джерела живлення У вихідному стані нагрівальний прилад 12 розміщають поза робочою зоною 14 труби З Приклад виконання способу очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і парафінових відкладень і пробок по п 1, 2, 3 формули винаходу Попередньо облаштованість свердловини 54994 приводять у вихідний стан, при якому нагрівальний прилад 15 розміщений у верхній частині труби З, тобто вище рівня трубопровідної арматури, заслінка 10 у відводячому патрубку, 9 встановлена в положення «відкрите» Потім включають нагнітальну пароперетворювальну установку 7 і в трубу З через підводячий патрубок 6 і зворотний клапан 8 нагнітають гарячу воду або пар, до рівня відводячого патрубка 9 Нагрівальний прилад 15 опускають у робочу зону 17 труби 3, заповнену водою і підключають до джерела живлення Подачу нагрівального приладу в робочій зоні 17 труби 3 здійснюють зі швидкістю плавлення гідратних і парафінових відкладень У процесі проходки труби нагрівальним приладом 15, постійно відслідковують значення дистанційного датчика 14 У момент зміни величини тиску, відключають нагнітальну пароперетворювальну установку 7 і подачу води через підводячий патрубок 6 припиняють Заслінку 10 у відводячому патрубку 9 під продукти плавлення і нафту встановлюють у положення «закрите» Нагрівальний прилад 15 виводять з робочої зони 17 труби 3, і встановлюють його у верхній частині труби 3, вище рівні розміщення трубопровідної арматури При перевищенні граничного значення тиску в трубі, сальники 12 зміщаються нагору по трубі і відкривають доступ нафти до вихідного патрубка 13 Це свідчить про те, що в трубі 3, пробка 18 ліквідована тиском нафти, що витікає із свердловини Після чого, заслінку 10 у відводячому патрубку 9 відкривають і випускають продукти плавлення і нафту очищення, що сприяє поліпшенню екології навколишнього середовища Приклад виконання способу очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і парафінових відкладень і пробок по п 4 формули винаходу Попередньо облаштованість свердловини приводять у вихідний стан, при якому нагрівальний прилад 12 розміщений у верхній частині труби З, тобто вище рівня трубопровідної арматури, заслінка 7 у патрубку, що відводить, 6 встановлена в положення «відкрите» Нагрівальний прилад 12 опускають у робочу зону 14 труби 3, і підключають до джерела живлення Подачу нагрівального приладу в робочій зоні 14 труби 3 здійснюють зі швидкістю плавлення гідратних і парафінових відкладень У процесі проходки труби нагрівальним приладом 12, постійно відслідковують значення дистанційного датчика 11 У момент зміни величини тиску, заслінку 7 у відводячому патрубку 6 під продукти плавлення і нафту встановлюють у положення «закрите» Нагрівальний прилад 12 виводять з робочої зони 14 труби 3, і встановлюють його у верхній частині труби 3, вище рівня розміщення трубопровідної арматури При перевищенні граничного значення тиску в трубі 3, сальники 9 зміщаються нагору по трубі і відкривають доступ нафти до вихідного патрубка 10 Це свідчить про те, що в трубі 3, пробка 15 ліквідована тиском нафти, що витікає, із пласта Після чого, заслінку 7 у відводячому патрубку 6 відкривають і випускають продукти плавлення і нафту Даний спосіб використовується для очищення цілком забитих труб, у яких відсутнє витікання нафти або газу Для одержання інформації про процес проходки труби, відслідковують значення тисків у трубі, що створюють за допомогою текучого середовища, яку нагнітають в трубу 3, наприклад воду При цьому, цю ж воду використовують і для виносу продуктів плавлення із труби в процесі и Даний спосіб використовується для очищення труб, у яких спостерігається витікання нафти або газу Для одержання інформації про процес проходки труби, відслідковують значення тисків у трубі, що створюють текучим середовищем, у якості якої використовують нафту або газ При цьому винос продуктів плавлення здійснюють за допомогою нафти, що витікає із труби З ФІГ.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
