Навісна машина для збирання суцвіть лікарських рослин

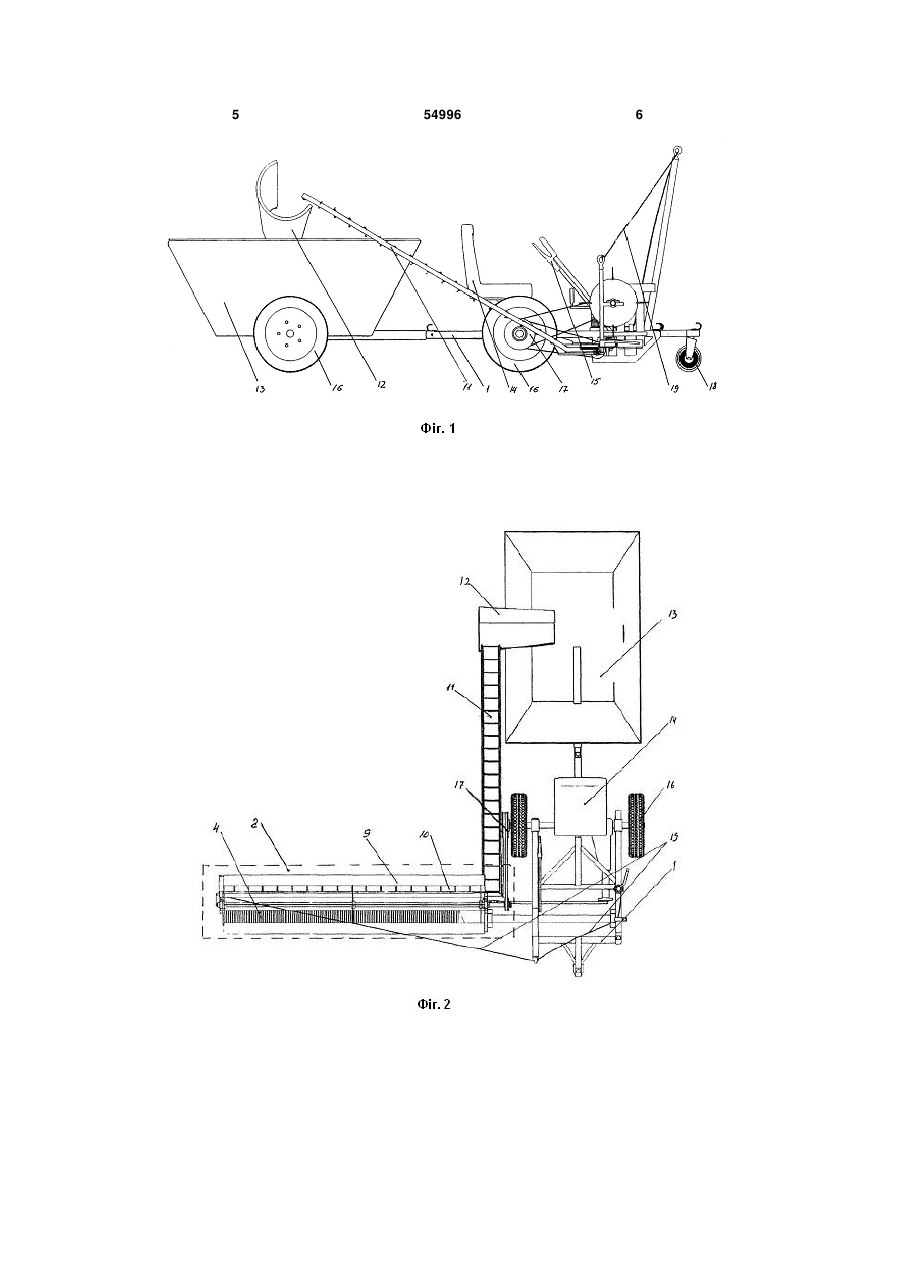

1. Навісна машина для збирання суцвіть лікарських рослин, що містить під'єднану до тягового енергомодуля раму, зрізуючий пристрій, транспортер обрізків, елеватор та причіпний бункер, яка відрізняється тим, що вона оснащена місцем для оператора, а елеватор виконаний у вигляді похилого скребкового транспортера з напрямним лотком на його кінці, при цьому зрізаючий пристрій оснащений мотовилом та виконаний у вигляді Г-подібної у поперечному перерізі видовженої пластини, вздовж якої прикріплені 3 Найбільш близькою за технічною суттю до навісної машини для збирання суцвіть лікарських рослин, що заявляється, є машина з такою ж назвою та призначенням, яка містить транспортний засіб у вигляді тягового енергомодулю, раму з боковинами, очікувальний барабан з вивантажувальним транспортером, обрізуючий пристрій, транспортер обрізків, елеватор з ведучим та натяжним валами, а також бункер , при цьому машина споряджена встановленою ззовні боковини та паралельно останній плитою, на якій закріплений один кінець елеватора, крім того другий кінець елеватора прикріплений до боковини, а головка елеватора споряджена розташованими по краях та нижче його поздовжньої осі полозами, встановленими у вирізі, що виконаний у передній по ходу руху машини стійці бункера. [Див. пат. РФ №2027339, 1995р.] Суттєвим недоліком такої машини є конструктивна складність засобу переміщення всередині машини зрізаних суцвіть через наявність конструктивно складної та матеріаломісткої головки елеватора і самого елеватора. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є спрощення конструкції, підвищення надійності роботи та зменшення матеріаломісткості. Поставлене завдання вирішується таким чином. У відомій навісній машині для збирання суцвіть лікарських рослин, що містить під'єднану до тягового енергомодуля раму, зрізуючий пристрій, транспортер обрізків, елеватор та причіпний бункер, згідно з корисною моделлю, що заявляється, вона споряджена місцем для оператора, а елеватор виконаний у вигляді похилого скребкового транспортера з напрямним лотком на кінці останнього, при цьому зрізаючий пристрій споряджений мотовилом та виконаний у вигляді Г-подібної у поперечному перерізі видовженої пластини, вздовж якої прикріплені утворюючі русла напрямні пальці та два один над одним ряди ножів з притискного пластиною під ними, крім того весь зрізуючий пристрій встановлений з можливістю регулювання висоти його розташування. Крім того, утворені між напрямними пальцями русла звужуються у напрямку основи пальців, а бічні поверхні обох рядів ножів виконані хвилястим із зменшенням амплітуди та кроку хвиль в напрямку основи ножів, при цьому верхній ряд ножів встановлений на рейці , змонтованій з можливістю зворотно-поступального руху. На кресленнях, що додаються, схематично показана навісна машина для збирання суцвіть лікарських рослин. Так, на Фіг.1 дана навісна машина для збирання суцвіть лікарських рослин (вигляд збоку), на Фіг.2 - її вигляд зверху, а на Фіг.3 – аксонометричний вигляд зрізаючого пристрою з мотовилом та фрагментом транспортеру обрізків. 54996 4 Навісна машина для збирання суцвіть лікарських рослин містить раму 1, під'єднану до енергомодуля (на кресленнях не показаний), зрізаючий пристрій 2 до складу якого входять Г-подібна у поздовжньому перерізі пластина 3, напрямні пальці 4, торці яких прикріпленні до Г-подібної пластини 3 та притискна пластина 5, над якою змонтовано два ряди розташованих один над одним ножів 6, 7, при цьому верхній ряд ножів 6 встановлений на рейці 8, яка змонтована з можливістю зворотно-поступального руху. Над зрізаючим пристроєм 2 встановлене мотовило 9. Безпосередньо за зрізаючим пристроєм 2 встановлений стрічковий транспортир 10 обрізків суцвіть лікарських рослин, а під його кінцем розміщений початок скребкового транспортеру 11 з напрямним лотком 12, призначеним для завантаження зрізаних суцвіть у причепний бункер 13. Для слідкування за ритмом роботи машини та керування її рухом передбачене місце 14 з рукояткою керування 15 для оператора. Місце 14 оператора розміщене над віссю з ходовими колесами 16. На осі цих же коліс змонтований диск 17 пасового приводу мотовила 9. Ходові колеса 16 встановлені і під причепним бункером 13, а під сницею рами 1 у місці її з’єднання з тяговим енергомодулем встановлене опорне колесо 18. Для забезпечення паралельності руху усіх частин навісної машини із зрізаючим пристроєм включно за тяговим енергомодулем, рама машини споряджена натяжними тросами 19. Навісна машина для збирання суцвіть лікарських рослин працює таким чином. При русі уперед ходові колеса 16 машини починають обертатися, приводячи в обертальний рух диск 17 пасової передачі, а відповідно і й мотовила 9, яке своїми пластинами згинає (подає) лікарські рослини до напрямних пальців 4, які поділяють стеблестій на невеличкі русла та спрямовують стебла до встановлених у два ряди ножів 6, 7. При зворотно-поступальному русі верхнього ряду ножів 6 при контакті ріжучих кромок рухомих та нерухомих ножів 6, 7 здійснюється зрізання суцвіть лікарських рослим з наступним їх транспортуванням транспортером 10 до початку похилого скребкового транспортера 11 та ним - у причепний бункер 13 за допомогою подаючого лотка 12. Для забезпечення відриву суцвіть без залишків стебел ріжучі кромки ножів 6, 7 виконані хвилястими із зменшенням амплітуди та кроку хвиль у напрямку основи ножів 6, 7. В разі сплутаних та полеглих стебел лікарських рослин пальці 4 відіграють роль під'ємника стебел лікарських рослин. Слід також зазначити, що як тяговий енергомодуль, може бути використана звичайна кінська тяга у районах з високорозвиненим коневодством, що сприяє економії вартісного на даний час палива. 5 54996 6 7 Комп’ютерна верстка Н. Лиcенко 54996 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
