Машина навісна для збирання гички буряків

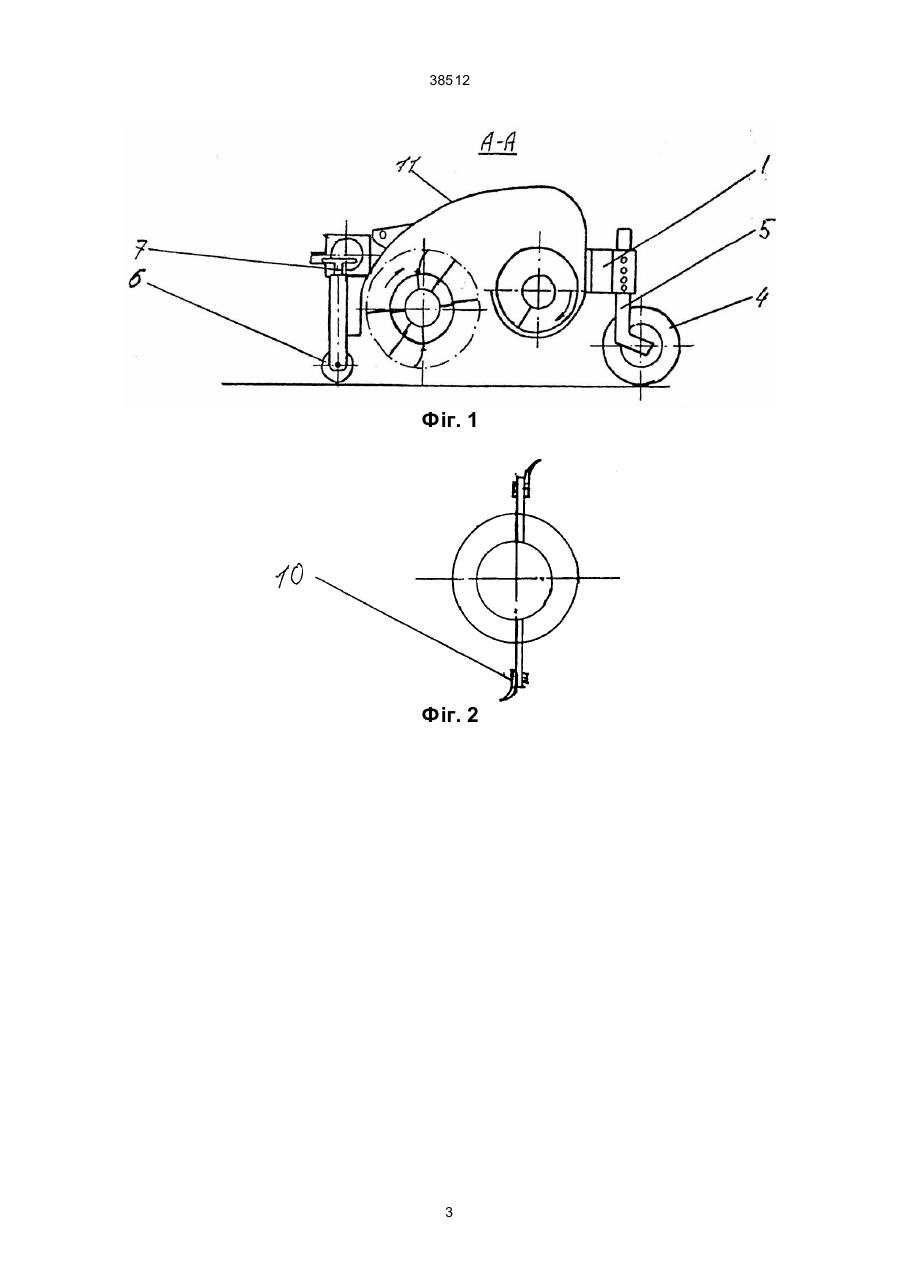

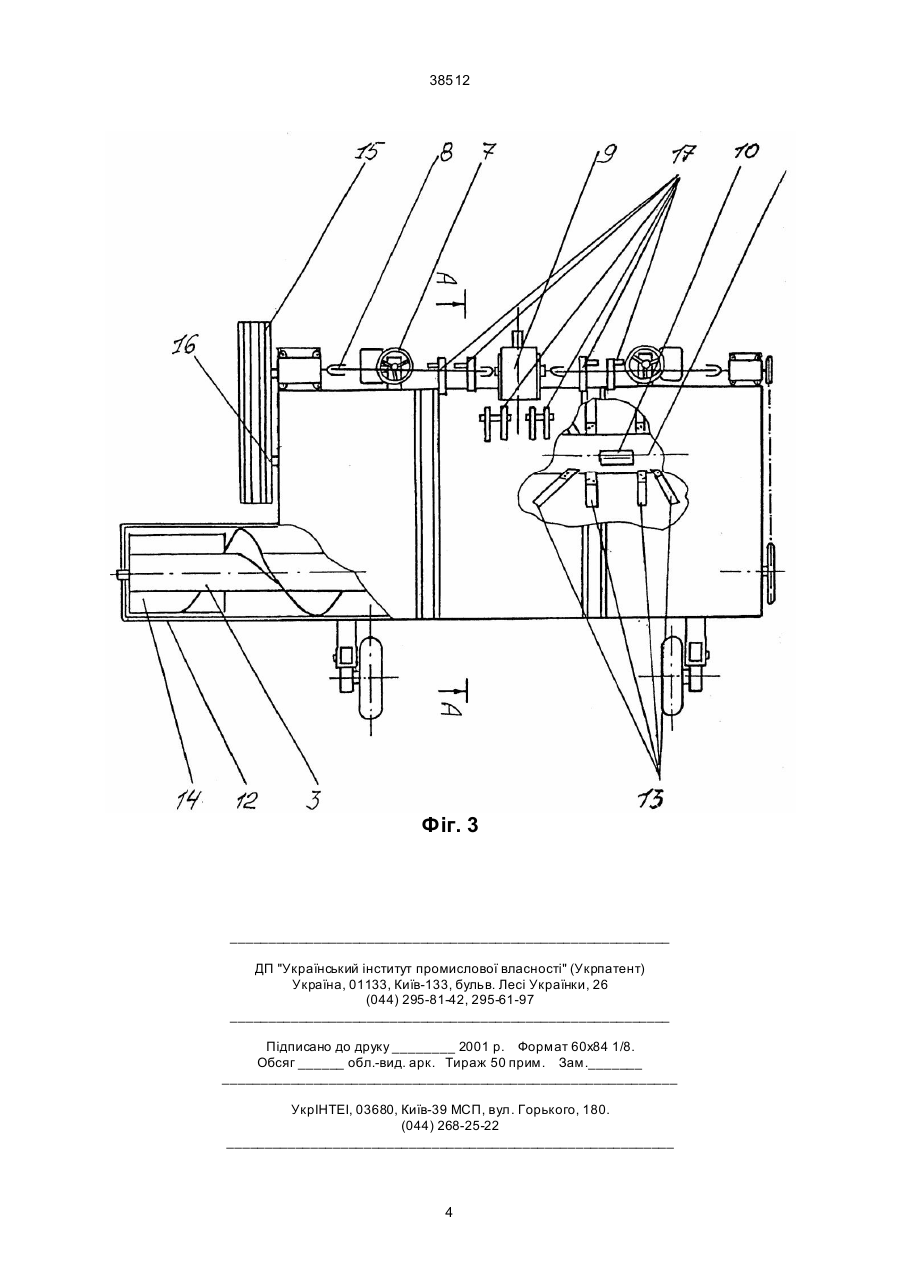

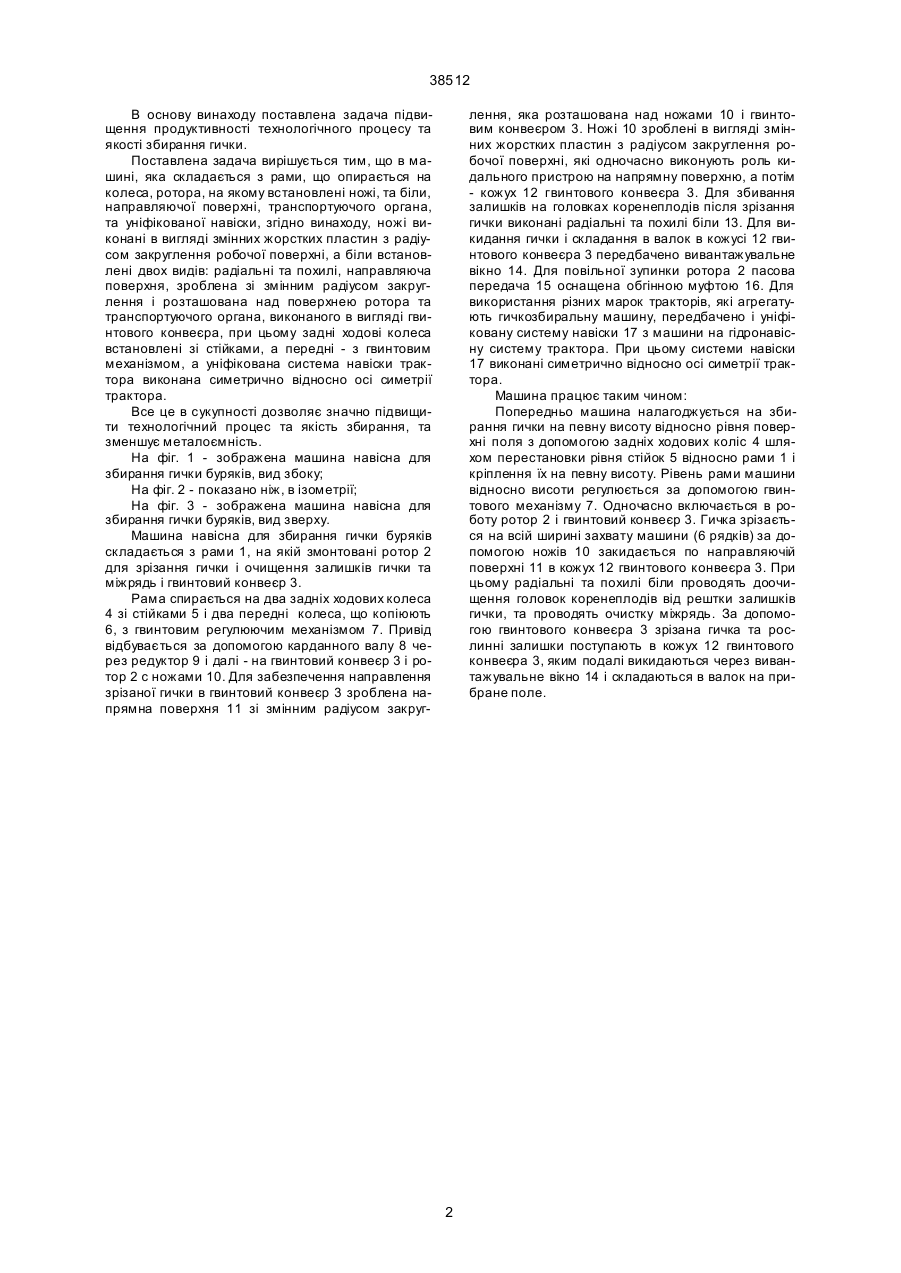

Машина навісна для збирання гички буряків, яка складається з рами, що опирається на колеса ротора, на якому встановлені ножі та била, направляючої поверхні, транспортуючого органа та уніфікованої системи навіски, яка відрізняється тим, що ножі виконані в вигляді змінних жорстких пластин з радіусом закруглення робочої поверхні, а била встановлені двох видів: радіальні та похилі, направляюча поверхня зроблена зі змінним радіусом закруглення і розташована над поверхнею ротора та транспортуючого органа, виконаного в вигляді гвинтового конвеєра, при цьому задні ходові колеса встановлені зі стійками, а передні - з гвинтовим механізмом, а уніфікована система навіски трактора виконана симетрично відносно осі симетрії трактора. (19) (21) 2000074249 (22) 17.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Шабельник Борис Петрович, Мартинов Володимир Михайлович, Нанка Олександр Володимирович, Бойко Іван Григорович, Пивовар Петро Іванович, Трішин Олексій Костянтинович, Дудченко Василь Федорович, Кордюк Віталій Анатолійович (73) Шабельник Борис Петрович, Мартинов Володимир Михайлович, Нанка Олександр Володимирович, Бойко Іван Григорович, Пивовар Петро Іванович, Трішин Олексій Костянтинович, Дудченко Василь Федорович, Кордюк Віталій Анатолійович 38512 В основу винаходу поставлена задача підвищення продуктивності технологічного процесу та якості збирання гички. Поставлена задача вирішується тим, що в машині, яка складається з рами, що опирається на колеса, ротора, на якому встановлені ножі, та біли, направляючої поверхні, транспортуючого органа, та уніфікованої навіски, згідно винаходу, ножі виконані в вигляді змінних жорстких пластин з радіусом закруглення робочої поверхні, а біли встановлені двох видів: радіальні та похилі, направляюча поверхня, зроблена зі змінним радіусом закруглення і розташована над поверхнею ротора та транспортуючого органа, виконаного в вигляді гвинтового конвеєра, при цьому задні ходові колеса встановлені зі стійками, а передні - з гвинтовим механізмом, а уніфікована система навіски трактора виконана симетрично відносно осі симетрії трактора. Все це в сукупності дозволяє значно підвищити технологічний процес та якість збирання, та зменшує металоємність. На фіг. 1 - зображена машина навісна для збирання гички буряків, вид збоку; На фіг. 2 - показано ніж, в ізометрії; На фіг. 3 - зображена машина навісна для збирання гички буряків, вид зверху. Машина навісна для збирання гички буряків складається з рами 1, на якій змонтовані ротор 2 для зрізання гички і очищення залишків гички та міжрядь і гвинтовий конвеєр 3. Рама спирається на два задніх ходових колеса 4 зі стійками 5 і два передні колеса, що копіюють 6, з гвинтовим регулюючим механізмом 7. Привід відбувається за допомогою карданного валу 8 через редуктор 9 і далі - на гвинтовий конвеєр 3 і ротор 2 с ножами 10. Для забезпечення направлення зрізаної гички в гвинтовий конвеєр 3 зроблена напрямна поверхня 11 зі змінним радіусом закруг лення, яка розташована над ножами 10 і гвинтовим конвеєром 3. Ножі 10 зроблені в вигляді змінних жорстких пластин з радіусом закруглення робочої поверхні, які одночасно виконують роль кидального пристрою на напрямну поверхню, а потім - кожух 12 гвинтового конвеєра 3. Для збивання залишків на головках коренеплодів після зрізання гички виконані радіальні та похилі біли 13. Для викидання гички і складання в валок в кожусі 12 гвинтового конвеєра 3 передбачено вивантажувальне вікно 14. Для повільної зупинки ротора 2 пасова передача 15 оснащена обгінною муфтою 16. Для використання різних марок тракторів, які агрегатують гичкозбиральну машину, передбачено і уніфіковану систему навіски 17 з машини на гідронавісну систему трактора. При цьому системи навіски 17 виконані симетрично відносно осі симетрії трактора. Машина працює таким чином: Попередньо машина налагоджується на збирання гички на певну висоту відносно рівня поверхні поля з допомогою задніх ходових коліс 4 шляхом перестановки рівня стійок 5 відносно рами 1 і кріплення їх на певну висоту. Рівень рами машини відносно висоти регулюється за допомогою гвинтового механізму 7. Одночасно включається в роботу ротор 2 і гвинтовий конвеєр 3. Гичка зрізається на всій ширині захвату машини (6 рядків) за допомогою ножів 10 закидається по направляючій поверхні 11 в кожух 12 гвинтового конвеєра 3. При цьому радіальні та похилі біли проводять доочищення головок коренеплодів від рештки залишків гички, та проводять очистку міжрядь. За допомогою гвинтового конвеєра 3 зрізана гичка та рослинні залишки поступають в кожух 12 гвинтового конвеєра 3, яким подалі викидаються через вивантажувальне вікно 14 і складаються в валок на прибране поле. 2 38512 Фіг. 1 Фіг. 2 3 38512 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
