Спосіб компенсації похибки в процесі обробки деталей типу валів

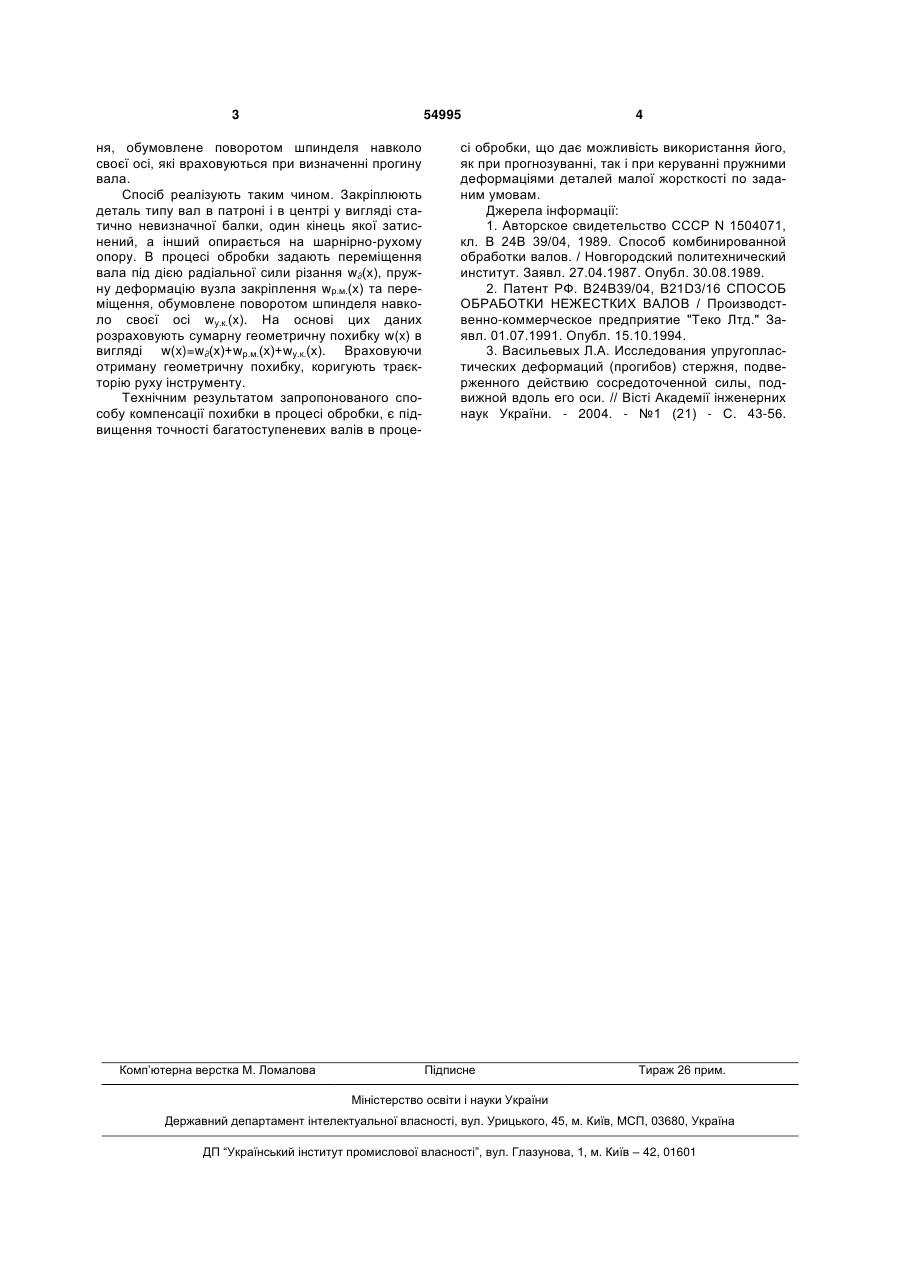

Спосіб компенсації похибки в процесі обробки деталей типу валів, що включає визначення прогинів пружного ступеневого вала з урахуванням зміни його жорсткості при безперервному зніманні стружки в процесі механообробки, який відрізняється тим, що при визначенні сумарної геометричної похибки w(x)=w∂(х)+wр.м.(х)+wу.к.(х) для оброблюваного вала, закріпленого одним кінцем у патроні, а іншим - у центрі, враховують: w∂(х) - переміщення вала під дією радіальної сили різання, wр.м.(х) - пружну деформацію вузла закріплення, wу.к.(х) - переміщення, обумовлене поворотом шпинделя навколо своєї осі, які враховуються при визначенні прогину вала. (19) (21) u201007325 (22) 14.06.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ПІРОЖКОВА КІРА АНАТОЛІЇВНА, МАКСІМОВА ТЕТЯНА ВОЛОДИМІРІВНА, ФІЛІППОВА МАРИНА В'ЯЧЕСЛАВІВНА, ФІЛІППОВ ОЛЕКСІЙ В'ЯЧЕСЛАВОВИЧ, ДІОРДІЦА ІРИНА МИКОЛАЇВНА, ДІОРДІЦА АННА МИКОЛАЇВНА (73) ПІРОЖКОВА КІРА АНАТОЛІЇВНА, МАКСІМОВА ТЕТЯНА ВОЛОДИМІРІВНА, ФІЛІППОВА МАРИНА В'ЯЧЕСЛАВІВНА, ФІЛІППОВ ОЛЕКСІЙ В'ЯЧЕСЛАВОВИЧ, ДІОРДІЦА ІРИНА МИКОЛАЇВНА, ДІОРДІЦА АННА МИКОЛАЇВНА 3 54995 ня, обумовлене поворотом шпинделя навколо своєї осі, які враховуються при визначенні прогину вала. Спосіб реалізують таким чином. Закріплюють деталь типу вал в патроні і в центрі у вигляді статично невизначної балки, один кінець якої затиснений, а інший опирається на шарнірно-рухому опору. В процесі обробки задають переміщення вала під дією радіальної сили різання w∂(х), пружну деформацію вузла закріплення wр.м.(х) та переміщення, обумовлене поворотом шпинделя навколо своєї осі wу.к.(х). На основі цих даних розраховують сумарну геометричну похибку w(x) в вигляді w(x)=w∂(х)+wр.м.(х)+wу.к.(х). Враховуючи отриману геометричну похибку, коригують траєкторію руху інструменту. Технічним результатом запропонованого способу компенсації похибки в процесі обробки, є підвищення точності багатоступеневих валів в проце Комп’ютерна верстка М. Ломалова 4 сі обробки, що дає можливість використання його, як при прогнозуванні, так і при керуванні пружними деформаціями деталей малої жорсткості по заданим умовам. Джерела інформації: 1. Авторское свидетельство СССР N 1504071, кл. В 24В 39/04, 1989. Способ комбинированной обработки валов. / Новгородский политехнический институт. Заявл. 27.04.1987. Опубл. 30.08.1989. 2. Патент РФ. В24В39/04, B21D3/16 СПОСОБ ОБРАБОТКИ НЕЖЕСТКИХ ВАЛОВ / Производственно-коммерческое предприятие "Теко Лтд." Заявл. 01.07.1991. Опубл. 15.10.1994. 3. Васильевых Л.А. Исследования упругопластических деформаций (прогибов) стержня, подверженного действию сосредоточенной силы, подвижной вдоль его оси. // Вісті Академії інженерних наук України. - 2004. - №1 (21) - С. 43-56. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
