Ручка шалімова с.і. для писання з підсвічуванням

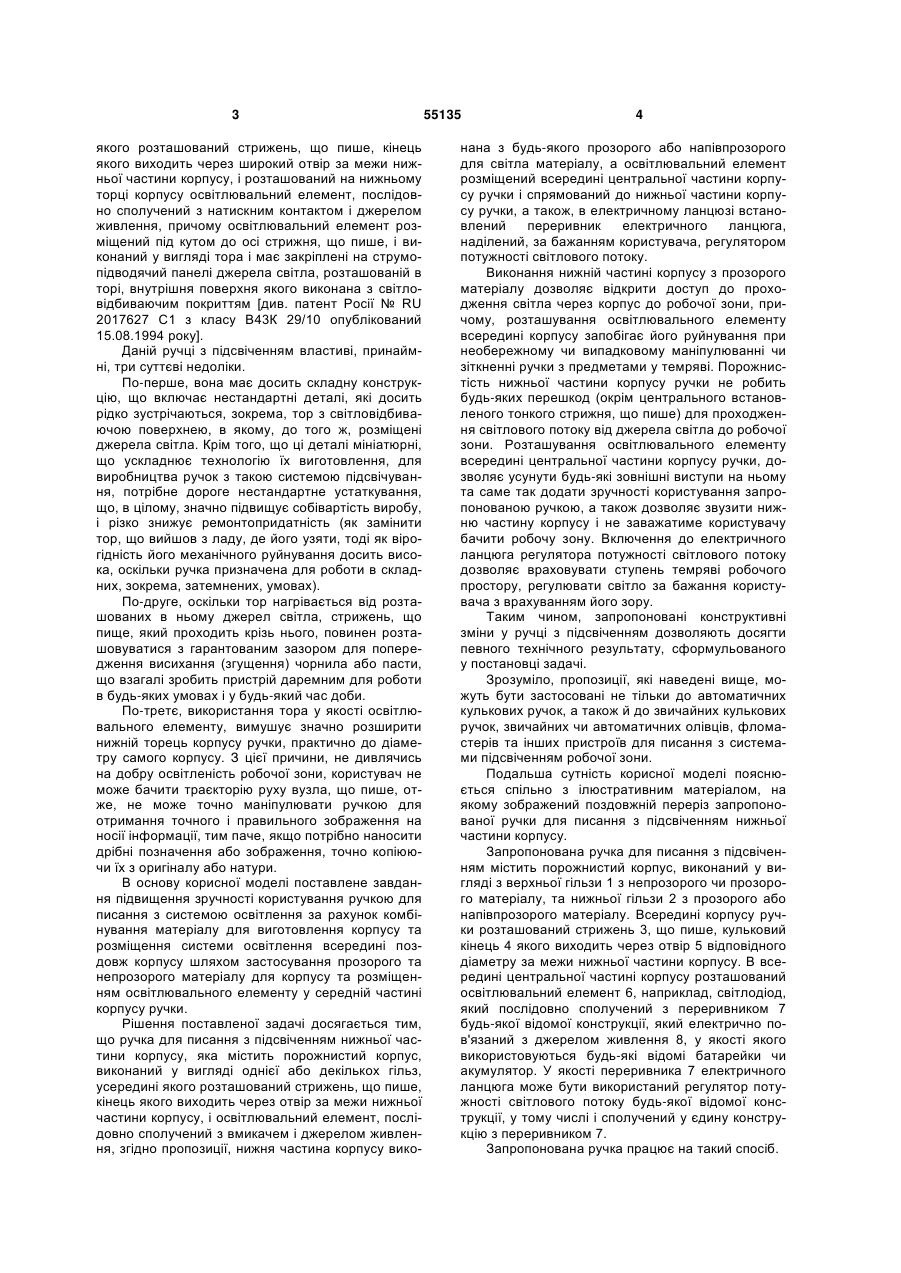

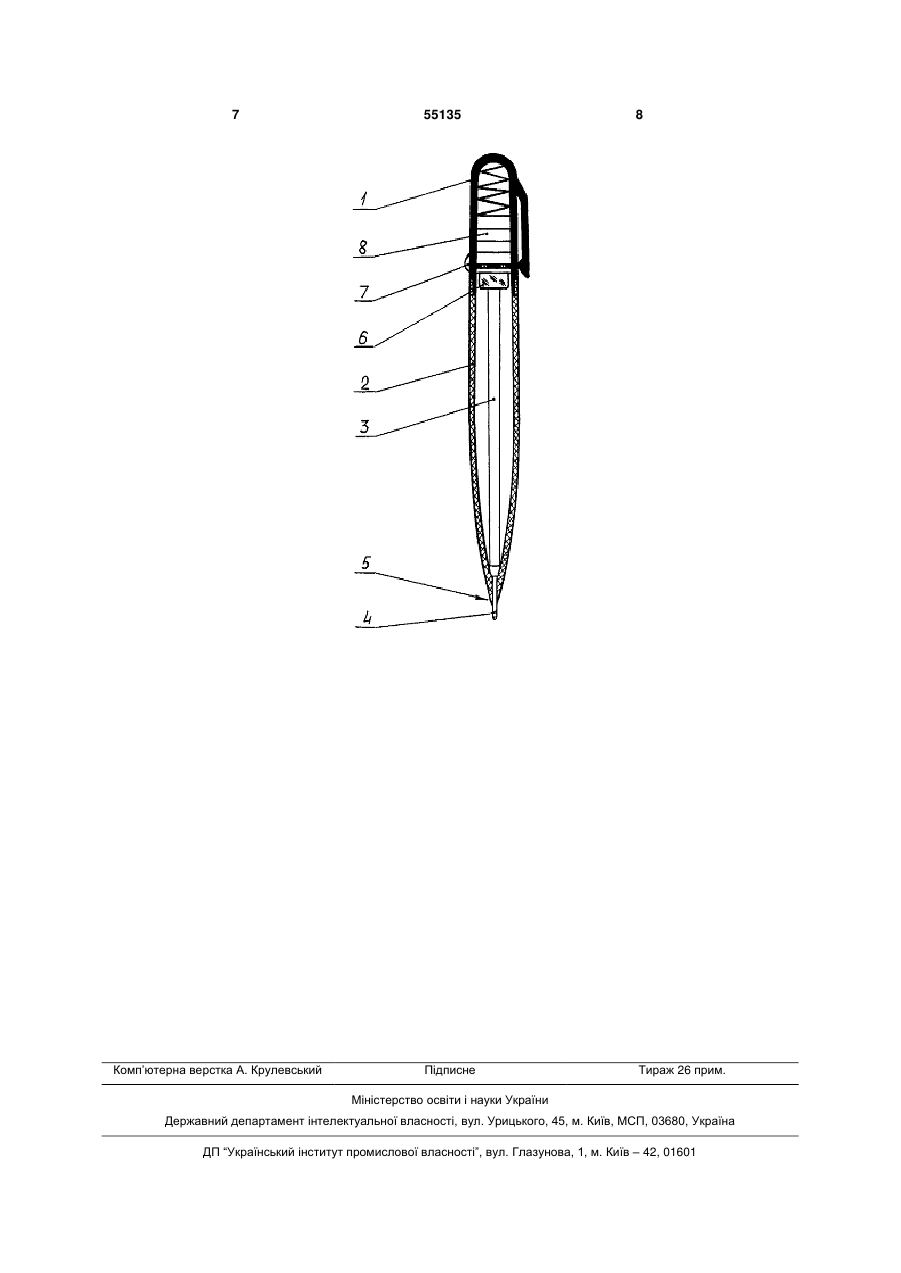

Ручка для писання з підсвічуванням, яка містить порожнистий корпус, виконаний у вигляді однієї або декількох гільз, усередині якого розташований стрижень, що пише, кінець якого виходить через отвір за межі нижньої частини корпусу, і 3 якого розташований стрижень, що пише, кінець якого виходить через широкий отвір за межи нижньої частини корпусу, і розташований на нижньому торці корпусу освітлювальний елемент, послідовно сполучений з натискним контактом і джерелом живлення, причому освітлювальний елемент розміщений під кутом до осі стрижня, що пише, і виконаний у вигляді тора і має закріплені на струмопідводячий панелі джерела світла, розташованій в торі, внутрішня поверхня якого виконана з світловідбиваючим покриттям [див. патент Росії № RU 2017627 С1 з класу В43К 29/10 опублікований 15.08.1994 року]. Даній ручці з підсвіченням властиві, принаймні, три суттєві недоліки. По-перше, вона має досить складну конструкцію, що включає нестандартні деталі, які досить рідко зустрічаються, зокрема, тор з світловідбиваючою поверхнею, в якому, до того ж, розміщені джерела світла. Крім того, що ці деталі мініатюрні, що ускладнює технологію їх виготовлення, для виробництва ручок з такою системою підсвічування, потрібне дороге нестандартне устаткування, що, в цілому, значно підвищує собівартість виробу, і різко знижує ремонтопридатність (як замінити тор, що вийшов з ладу, де його узяти, тоді як вірогідність його механічного руйнування досить висока, оскільки ручка призначена для роботи в складних, зокрема, затемнених, умовах). По-друге, оскільки тор нагрівається від розташованих в ньому джерел світла, стрижень, що пище, який проходить крізь нього, повинен розташовуватися з гарантованим зазором для попередження висихання (згущення) чорнила або пасти, що взагалі зробить пристрій даремним для роботи в будь-яких умовах і у будь-який час доби. По-третє, використання тора у якості освітлювального елементу, вимушує значно розширити нижній торець корпусу ручки, практично до діаметру самого корпусу. З цієї причини, не дивлячись на добру освітленість робочої зони, користувач не може бачити траєкторію руху вузла, що пише, отже, не може точно маніпулювати ручкою для отримання точного і правильного зображення на носії інформації, тим паче, якщо потрібно наносити дрібні позначення або зображення, точно копіюючи їх з оригіналу або натури. В основу корисної моделі поставлене завдання підвищення зручності користування ручкою для писання з системою освітлення за рахунок комбінування матеріалу для виготовлення корпусу та розміщення системи освітлення всередині поздовж корпусу шляхом застосування прозорого та непрозорого матеріалу для корпусу та розміщенням освітлювального елементу у середній частині корпусу ручки. Рішення поставленої задачі досягається тим, що ручка для писання з підсвіченням нижньої частини корпусу, яка містить порожнистий корпус, виконаний у вигляді однієї або декількох гільз, усередині якого розташований стрижень, що пише, кінець якого виходить через отвір за межи нижньої частини корпусу, і освітлювальний елемент, послідовно сполучений з вмикачем і джерелом живлення, згідно пропозиції, нижня частина корпусу вико 55135 4 нана з будь-якого прозорого або напівпрозорого для світла матеріалу, а освітлювальний елемент розміщений всередині центральної частини корпусу ручки і спрямований до нижньої частини корпусу ручки, а також, в електричному ланцюзі встановлений переривник електричного ланцюга, наділений, за бажанням користувача, регулятором потужності світлового потоку. Виконання нижній частині корпусу з прозорого матеріалу дозволяє відкрити доступ до проходження світла через корпус до робочої зони, причому, розташування освітлювального елементу всередині корпусу запобігає його руйнування при необережному чи випадковому маніпулюванні чи зіткненні ручки з предметами у темряві. Порожнистість нижньої частини корпусу ручки не робить будь-яких перешкод (окрім центрального встановленого тонкого стрижня, що пише) для проходження світлового потоку від джерела світла до робочої зони. Розташування освітлювального елементу всередині центральної частини корпусу ручки, дозволяє усунути будь-які зовнішні виступи на ньому та саме так додати зручності користування запропонованою ручкою, а також дозволяє звузити нижню частину корпусу і не заважатиме користувачу бачити робочу зону. Включення до електричного ланцюга регулятора потужності світлового потоку дозволяє враховувати ступень темряві робочого простору, регулювати світло за бажання користувача з врахуванням його зору. Таким чином, запропоновані конструктивні зміни у ручці з підсвіченням дозволяють досягти певного технічного результату, сформульованого у постановці задачі. Зрозуміло, пропозиції, які наведені вище, можуть бути застосовані не тільки до автоматичних кулькових ручок, а також й до звичайних кулькових ручок, звичайних чи автоматичних олівців, фломастерів та інших пристроїв для писання з системами підсвіченням робочої зони. Подальша сутність корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображений поздовжній переріз запропонованої ручки для писання з підсвіченням нижньої частини корпусу. Запропонована ручка для писання з підсвіченням містить порожнистий корпус, виконаний у вигляді з верхньої гільзи 1 з непрозорого чи прозорого матеріалу, та нижньої гільзи 2 з прозорого або напівпрозорого матеріалу. Всередині корпусу ручки розташований стрижень 3, що пише, кульковий кінець 4 якого виходить через отвір 5 відповідного діаметру за межи нижньої частини корпусу. В всередині центральної частині корпусу розташований освітлювальний елемент 6, наприклад, світлодіод, який послідовно сполучений з переривником 7 будь-якої відомої конструкції, який електрично пов'язаний з джерелом живлення 8, у якості якого використовуються будь-які відомі батарейки чи акумулятор. У якості переривника 7 електричного ланцюга може бути використаний регулятор потужності світлового потоку будь-якої відомої конструкції, у тому числі і сполучений у єдину конструкцію з переривником 7. Запропонована ручка працює на такий спосіб. 5 При натисненні на переривник 7 замикається електричний ланцюг і освітлювальний елемент 6 починає випромінювати світло, освітлюючи робочу зону навколо вістря кулькового кінця 4 стрижня 3 проходячи через порожнину нижньої частини корпусу, а також через її прозорий матеріал. У якості освітлювального елемента зручно використовувати світлові діоди (з р-n переходом), які забезпечують максимальну світловіддачу при заданій потужності джерела живлення 8. Додаткових зручностей додає можливість змінювати на бажання користувача кольорову гаму світла за рахунок відповідного вибору типа світлодіода. Суттєва відмінність запропонованого технічного рішення від раніше відомих, полягає в тому, що джерело світла розташоване повністю всередині центральної частини корпусу, в тому, що нижня частина корпусу виконана з прозорого чи напівпрозорого матеріалу, а також в тому, що перемикач може бути наділений регулятором потужності світлового потоку. Вказані відмінності, у сукупності, дозволяють витримати всі ергономічні вимоги, знизити втрати потужності світлової енергії, що, у свою чергу, дозволяє зменшити габарити джерела живлення або суттєво збільшити строк його служби, створити максимально комфортні умови користування ручки. Жодна з відомих ручок аналогічного призначення не може володіти відзначеними властивостями. Запропоноване технічне рішення перевірене на практиці. Запропонована ручка для писання з підсвіченням не містить жодних елементів і вузлів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, виробництва пристроїв для писання, отже, прийнятна для промислового застосування, має технічні і інші переваги перед відомими подібними технічними рішеннями через запропоновані конструктивні зміни, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється, у відомих джерелах інформації не виявлено подібних ручок для писання з вказаними в пропозиції суттєвими ознаками, а тому, вважається таким, що може отримати правовий захист. До основних технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - спрощення технології виготовлення за рахунок використання у конструкції розповсюджених матеріалів для корпусу, вузлів та елементів у еле 55135 6 ктричному ланцюгу; - висока ремонтопридатність з цієї ж причини; - підвищення ергономічних властивостей за рахунок того, що електричний ланцюг повністю розташований у корпусі ручки; - можливість регулювання потужності світлового потоку через наявність відповідного регулятора у електричному ланцюгу; - підвищення захищеності освітлювального елементу через його вкриття корпусом ручки. Соціальний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок підвищення комфортності користування ручкою з підсвіченням. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок зменшення вартості виробу внаслідок спрощення технології його виготовлення, використання в конструкції розповсюджених матеріалів. Після опису запропонованої ручки для писання з підсвіченням, фахівцям в даної галузі знань має бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі модифікації ручки, можуть змінюватися в різному співвідношенні, і, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даної галузі знань і розглядаються такими, що знаходяться в межах об'єму даного технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що корпус ручки частково виконаний з прозорого матеріалу, а освітлювальний елемент розташований в середні центральної частині корпусу, і саме ці обставини, у сукупності, дозволяють придбати запропонованому технічному рішенню перераховані і інші переваги. Зміна і використання лише окремих конструктивних елементів запропонованої ручки для писання, природно обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даної галузі знань, оскільки інші, подібні до описаного захисного загородження, вже не вимагає жодного творчого підходу від конструкторів і інженерів, а тому і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, що підлягають захисту охоронними документами згідно чинного законодавства. 7 Комп’ютерна верстка А. Крулевський 55135 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
