Пристрій для спуску потайної обсадної колони

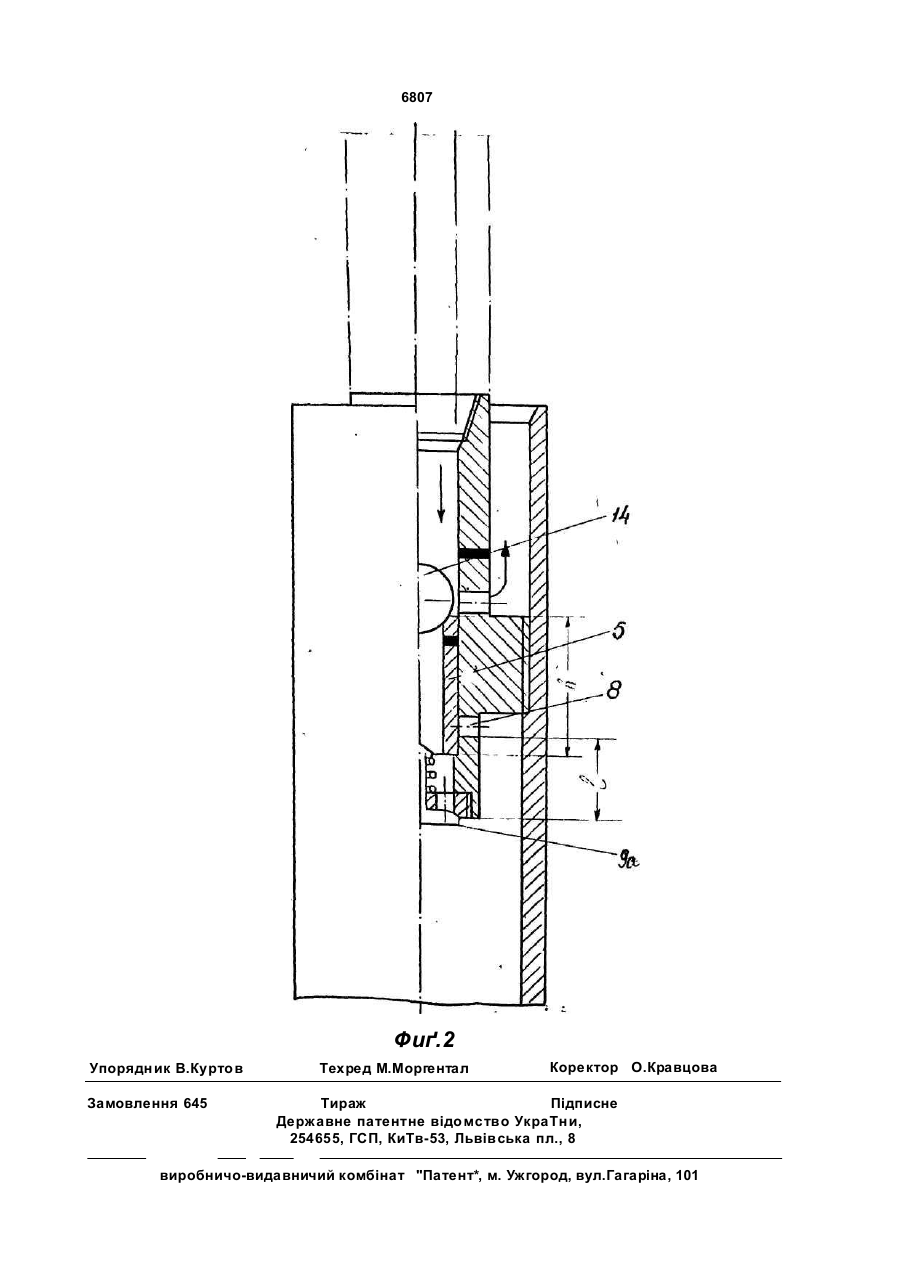

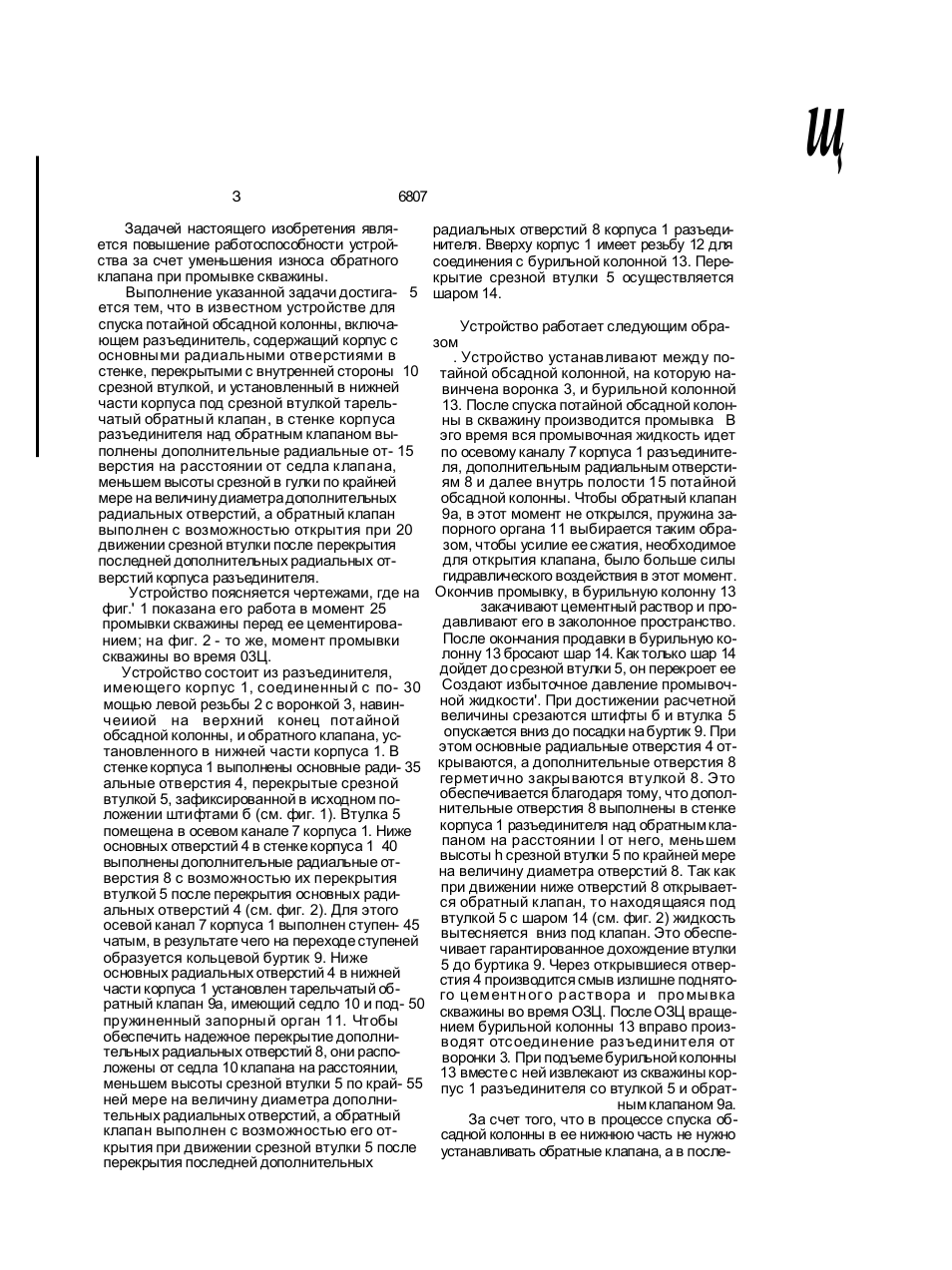

Устройство для спуска потайной обсадной колонны, включающее резъединитель, содержащий корпус с основными радиальными отверстиями в стенке, перекрытыми с внутренней стороны срезной втулкой и установленный D нижней части корпуса под срезной втулкой тарельчатый обратный клапан, о т л и ч а ю щ е е с я тем, что в стенке корпуса разъединителя над обратным клапаном выполнены дополнительные радиальные отверстия на расстоянии от седла клапана, меньшем высоты срезной втулки по крайней мере на величину диаметра дополнительных радиальных отверстий, а обратный клапан выполнен с возможностью открытия при движении срезной втулки после перекрытия последней дополнительных радиальных отверстий корпуса разъединителя. 00 о Изобретение относится к технологической оснастке потайных обсадных колонн, а именно к устройствам для их спуска в скважину. Известно устройство для спуска потайной обсадной колонны, включающее корпус с основными радиальными отверстиями в стенке, перекрытыми с внутренней стороны срезной втулкой [1]. Недостатком данного устройства является его низкая эффективность. Это вызвано тем, что при применении данного устройства обратный клапан устанавливается в нижней части обсадной колонны. Поэтому этот клапан нужно разбуривать, на что затрачивается дополнительное время. Часто куски металла от клапана, оставшиеся в кавернах, выпадают в ствол скважины и заклинивают буровой инструмент. На ликвидацию прихвата по этой причине приходится затрачивать и время и средства. Известно устройство для спуска потайной обсадной колонны, включающее разъединитель, содержащий корпус с основными радиальными отверстиями в стенке, перекрытыми с внутренней стороны срезной втулкой, и установленный в нижней части корпуса под срезной втулкой тарельчатый обратный клапан [2]. Так как в данном устройстве в процессе промывки скважины промывочная жидкость проходит только через обратный клапан, то он быстро размывается и приходит в негодность. О щ З 6807 Задачей настоящего изобретения является повышение работоспособности устройства за счет уменьшения износа обратного клапана при промывке скважины. Выполнение указанной задачи достига- 5 ется тем, что в известном устройстве для спуска потайной обсадной колонны, включающем разъединитель, содержащий корпус с основными радиальными отверстиями в стенке, перекрытыми с внутренней стороны 10 срезной втулкой, и установленный в нижней части корпуса под срезной втулкой тарельчатый обратный клапан, в стенке корпуса разъединителя над обратным клапаном выполнены дополнительные радиальные от- 15 верстия на расстоянии от седла к лапана, меньшем высоты срезной в гулки по крайней мере на величину диаметра дополнительных радиальных отверстий, а обратный клапан выполнен с возможностью открытия при 20 движении срезной втулки после перекрытия последней дополнительных радиальных отверстий корпуса разъединителя. Устройство поясняется чертежами, где на фиг.' 1 показана его работа в момент 25 промывки скважины перед ее цементированием; на фиг. 2 - то же, момент промывки скважины во время 03Ц. Устройство состоит из разъединителя, имеющего корпус 1, соединенный с по- 30 мощью левой резьбы 2 с воронкой 3, навинчеииой на верхний конец потайной обсадной колонны, и обратного клапана, установленного в нижней части корпуса 1. В стенке корпуса 1 выполнены основные ради- 35 альные отверстия 4, перекрытые срезной втулкой 5, зафиксированной в исходном положении штифтами б (см. фиг. 1). Втулка 5 помещена в осевом канале 7 корпуса 1. Ниже основных отверстий 4 в стенке корпуса 1 40 выполнены дополнительные радиальные отверстия 8 с возможностью их перекрытия втулкой 5 после перекрытия основных радиальных отверстий 4 (см. фиг. 2). Для этого осевой канал 7 корпуса 1 выполнен ступен- 45 чатым, в результате чего на переходе ступеней образуется кольцевой буртик 9. Ниже основных радиальных отверстий 4 в нижней части корпуса 1 установлен тарельчатый обратный клапан 9а, имеющий седло 10 и под- 50 пружиненный запорный орган 11. Чтобы обеспечить надежное перекрытие дополнительных радиальных отверстий 8, они расположены от седла 10 клапана на расстоянии, меньшем высоты срезной втулки 5 по край- 55 ней мере на величину диаметра дополнительных радиальных отверстий, а обратный клапан выполнен с возможностью его открытия при движении срезной втулки 5 после перекрытия последней дополнительных радиальных отверстий 8 корпуса 1 разъединителя. Вверху корпус 1 имеет резьбу 12 для соединения с бурильной колонной 13. Перекрытие срезной втулки 5 осуществляется шаром 14. Устройство работает следующим образом . Устройство устанавливают между потайной обсадной колонной, на которую навинчена воронка 3, и бурильной колонной 13. После спуска потайной обсадной колонны в скважину производится промывка В эго время вся промывочная жидкость идет по осевому каналу 7 корпуса 1 разъединителя, дополнительным радиальным отверстиям 8 и далее внутрь полости 15 потайной обсадной колонны. Чтобы обратный клапан 9а, в этот момент не открылся, пружина запорного органа 11 выбирается таким образом, чтобы усилие ее сжатия, необходимое для открытия клапана, было больше силы гидравлического воздействия в этот момент. Окончив промывку, в бурильную колонну 13 закачивают цементный раствор и продавливают его в заколонное пространство. После окончания продавки в бурильную колонну 13 бросают шар 14. Как только шар 14 дойдет до срезной втулки 5, он перекроет ее Создают избыточное давление промывочной жидкости'. При достижении расчетной величины срезаются штифты б и втулка 5 опускается вниз до посадки на буртик 9. При этом основные радиальные отверстия 4 открываются, а дополнительные отверстия 8 герметично закрываются втулкой 8. Это обеспечивается благодаря тому, что дополнительные отверстия 8 выполнены в стенке корпуса 1 разъединителя над обратным клапаном на расстоянии I от него, меньшем высоты h срезной втулки 5 по крайней мере на величину диаметра отверстий 8. Так как при движении ниже отверстий 8 открывается обратный к лапан, то находящаяся под втулкой 5 с шаром 14 (см. фиг. 2) жидкость вытесняется вниз под клапан. Это обеспечивает гарантированное дохождение втулки 5 до буртика 9. Через открывшиеся отверстия 4 производится смыв излишне поднятого цем ентн ог о р аствора и про мывка скважины во время ОЗЦ. После ОЗЦ вращением бурильной колонны 13 вправо производят отсоединение разъединителя от воронки 3. При подъеме бурильной колонны 13 вместе с ней извлекают из скважины корпус 1 разъединителя со втулкой 5 и обратным клапаном 9а. За счет того, что в процессе спуска обсадной колонны в ее нижнюю часть не нужно устанавливать обратные клапана, а в после 6807 дующе м не нужно из разбуривать и терять дополнительное время на очистку забоя от деталей разбуренного клапана, то все это снижает расходы на строительство скважины. А так как обратный клапан не подвергае тся ра з мыву е го де та ле й, то это обеспечивает его герметичность и предупреждает поя вление це ментных стаканов завышенной высоты а нижней части обсадной к олонны, на разбуривание которых нужно также терять дополните льное время. -15 і 6807 Фиґ.2 Упорядник В.Куртов Замовлення 645 Техред М.Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 виробничо-видавничий комбінат "Патент*, м. Ужгород, вул.Гагаріна, 101
