Пристрій для витяжки і корекції хребта в динамічному режимі

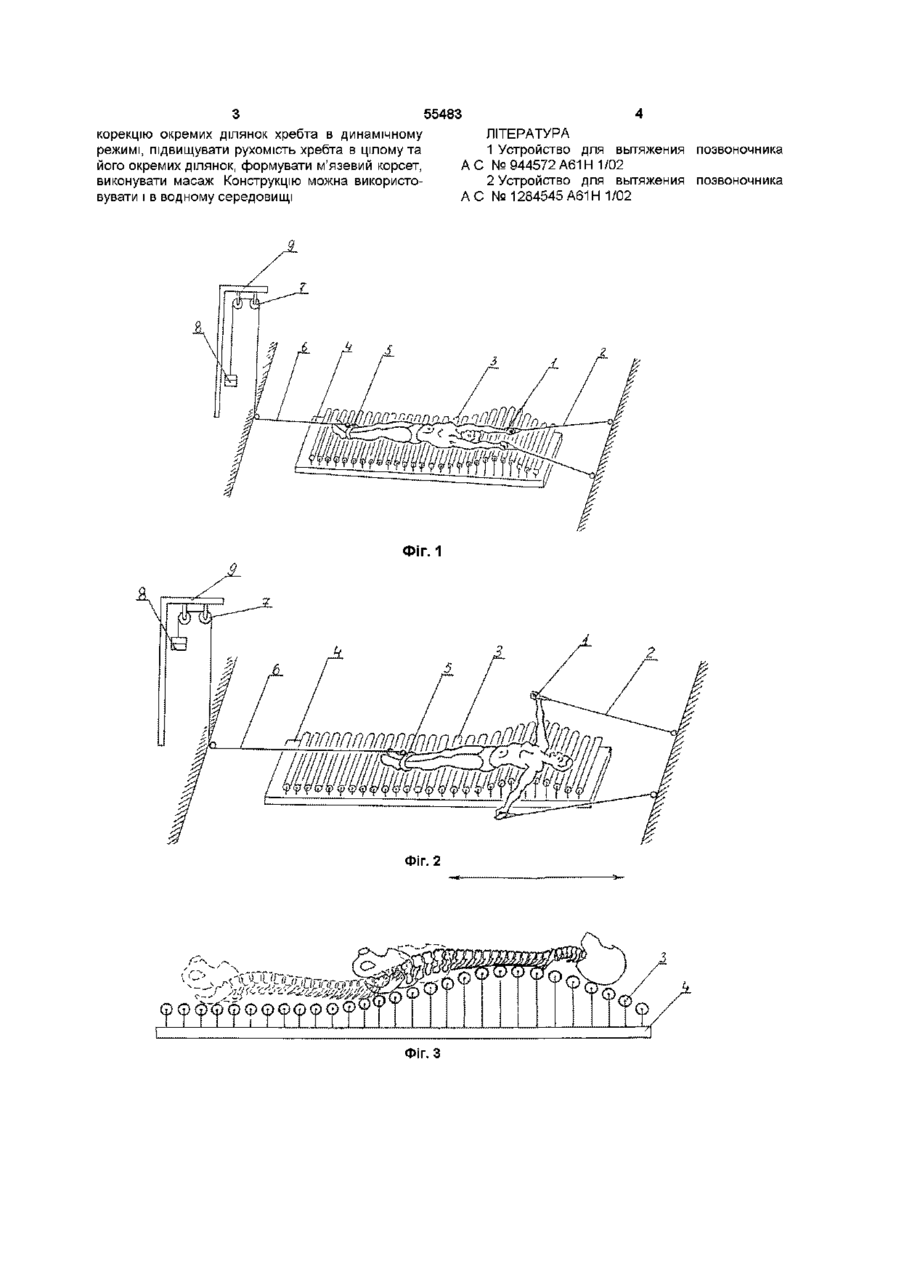

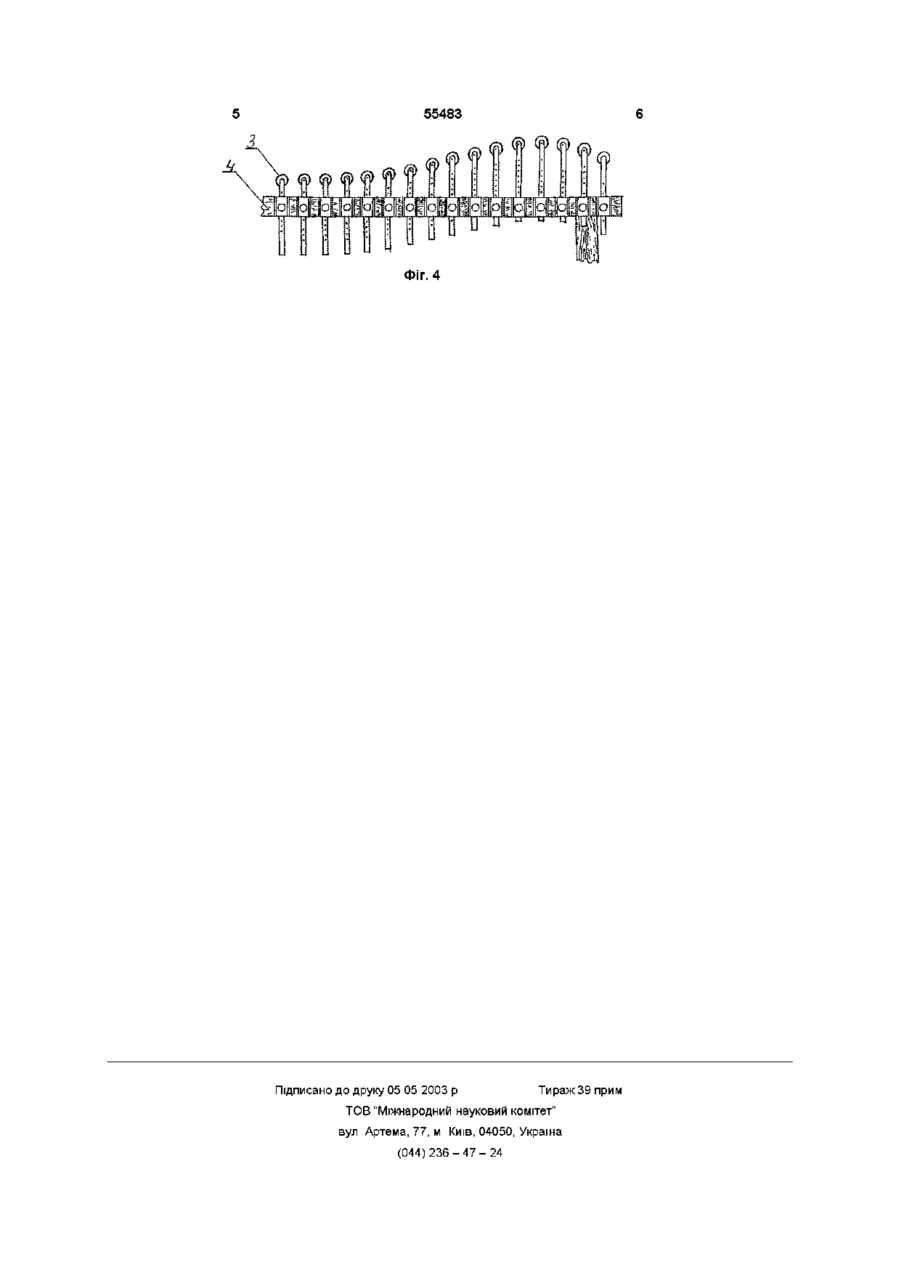

Пристрій для витяжки і корекції хребта в динамічному режимі, який містить ложе змонтоване Винахід відноситься до медичної техніки, а саме до засобів лікування хребта Відома конструкція для витяжки хребта, що містить механізм для витяжки і стіл з кріпленнями [1] Недоліком конструкції є відсутність можливості здійснювати корекцію необхідних ділянок хребта під час витяжки Відома конструкція для витяжки хребта, що містить каркас ложе та механізми, які змінюють кривизну ложа [2] Недоліком конструкції є відсутність можливості здійснювати витяжку і одночасно корекцію окремих ділянок хребта в сагітальній площині в динамічному режимі Задача винаходу - здійснення витяжки та одночасної корекції окремих ділянок хребта в динамічному режимі Задача вирішується тим, що пристрій містить опори для рук, які зв'язані нееластичними шнурами з місцем фіксації, а ложе виконано у вигляді валиків на осі, котрі мають можливість змінювати висоту розташування відносно рами, на якій змонтовані Пацієнт розміщений на валиках за допомогою пояса тросу і блоків зв'язаний з вантажем, який закріплений на СТІЙЦІ На фігурі 1 показаний загальний вид пристрою, початок руху На фігурі 2 - кінець руху На фігурі 3 показаний механізм дм сил на хребет На фігурі 4 зображено ложе (вид збоку) Пристрій містить, опори для рук - 1, зв'язані за на рамі та механізм для витяжки , який відрізняється тим, що механізм для витяжки виконаний у вигляді вантажу, закріпленого на СТІЙЦІ за допомогою троса і блоків і зв'язаного з пацієнтом, а також містить опори для кожної руки пацієнта, кожна з яких зв'язана з протилежною від вантажу стороною пристрою за допомогою нееластичного шнура допомогою нееластичних шнурів - 2 з місцем фіксації, валики - 3, закріплені на осі, що мають можливість розташовуватись на різній висоті відносно рами - 4 на якій змонтовані, пояс - 5, закріплений на пацієнті, зв'язаний тросом - 6 за допомогою блоків - 7 з вантажем - 8, що розміщений на СТІНЦІ -9 Пристрій використовують наступним чином Пацієнт з витягнутими вперед руками розміщений на валиках - 3, закріплених на осі і змонтованих на рамі - 4, спираючись руками на опори - 1, які зв'язані за допомогою нееластичних шнурів - 2 з місцем фіксації, пересуває тіло вперед по валиках, що обертаються При цьому вантаж - 8, закріплений на СТІНЦІ - 9, зв'язаний за допомогою троса - 6 і блоків - 7 з поясом - 5, закріпленим на пацієнті, піднімається вверх створюючи силу тяги, яка розтягує хребет Після закінчення руху руками тулуб під дією вантажу - 8, що опускається, пересувається назад і рух повторюється Корекція необхідного відділу хребта в сагітальній площині здійснюється за рахунок маси тіла, яке під час пересування піднімається на певну висоту і прогинається в залежності від рельєфу ложа, який формується регулюванням валиків - 3 по висоті і у ВІДПОВІДНОСТІ з конфігурацією хребта таким чином, щоб в момент завершення пересування тулуба вперед точка максимальної кривизни хребта співпадали з точкою найбільшої кривизни ложа, що вигнуте в протилежний бік Конструкція дозволяє здійснювати витяжку і о СО 00 Ю Ю 55483 корекцію окремих ділянок хребта в динамічному режимі, підвищувати рухомість хребта в цілому та його окремих ділянок, формувати м'язевий корсет, виконувати масаж Конструкцію можна використовувати і в водному середовищі ФІГ. 1 Фіг. 2 Фіг. З ЛІТЕРАТУРА 1 Устройство для вытяжения позвоночника A C № 944572 А61Н 1/02 2 Устройство для вытяжения позвоночника А С №1284545 А61Н 1/02 Фіг. 4 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
