Ємнісний вимірник рівня рідини

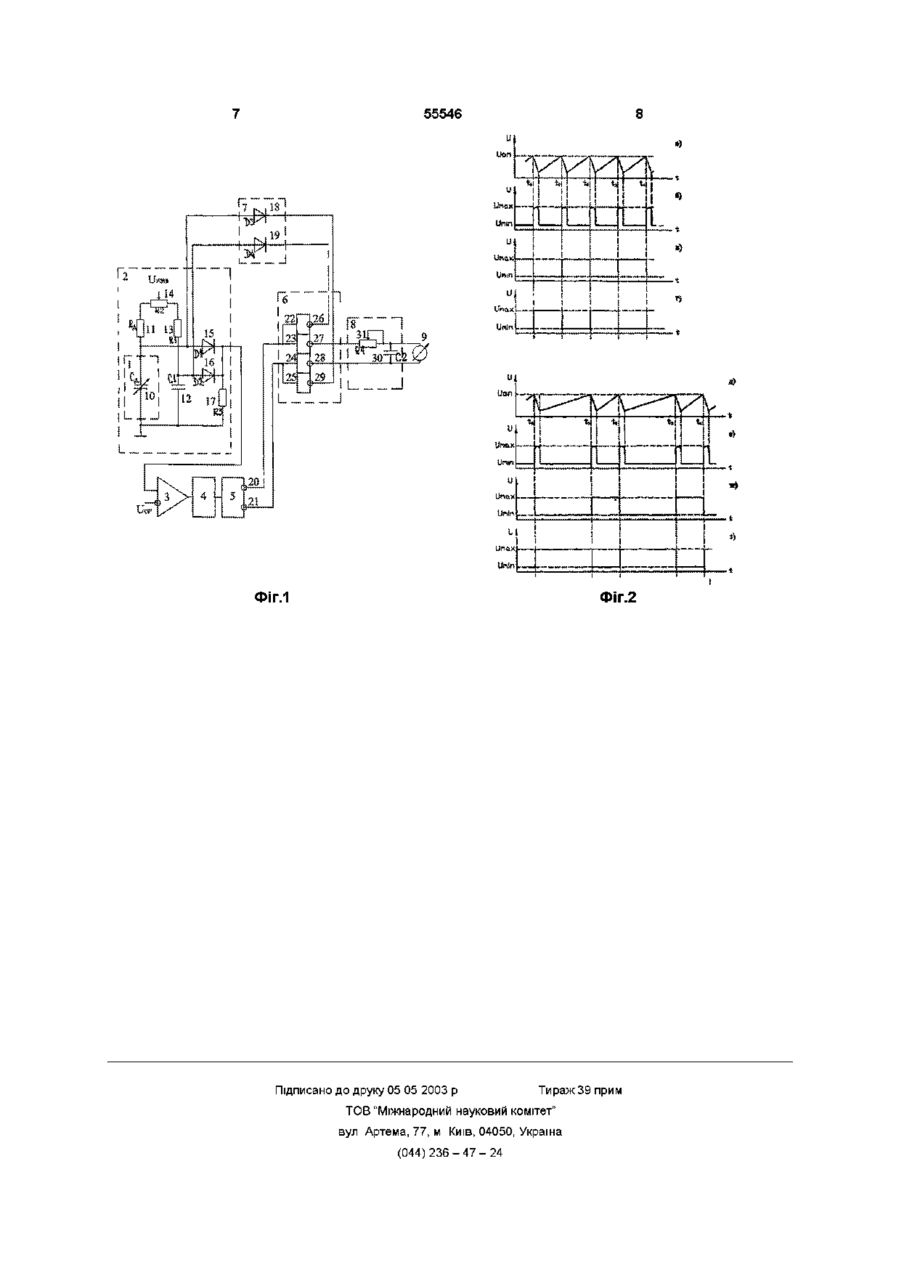

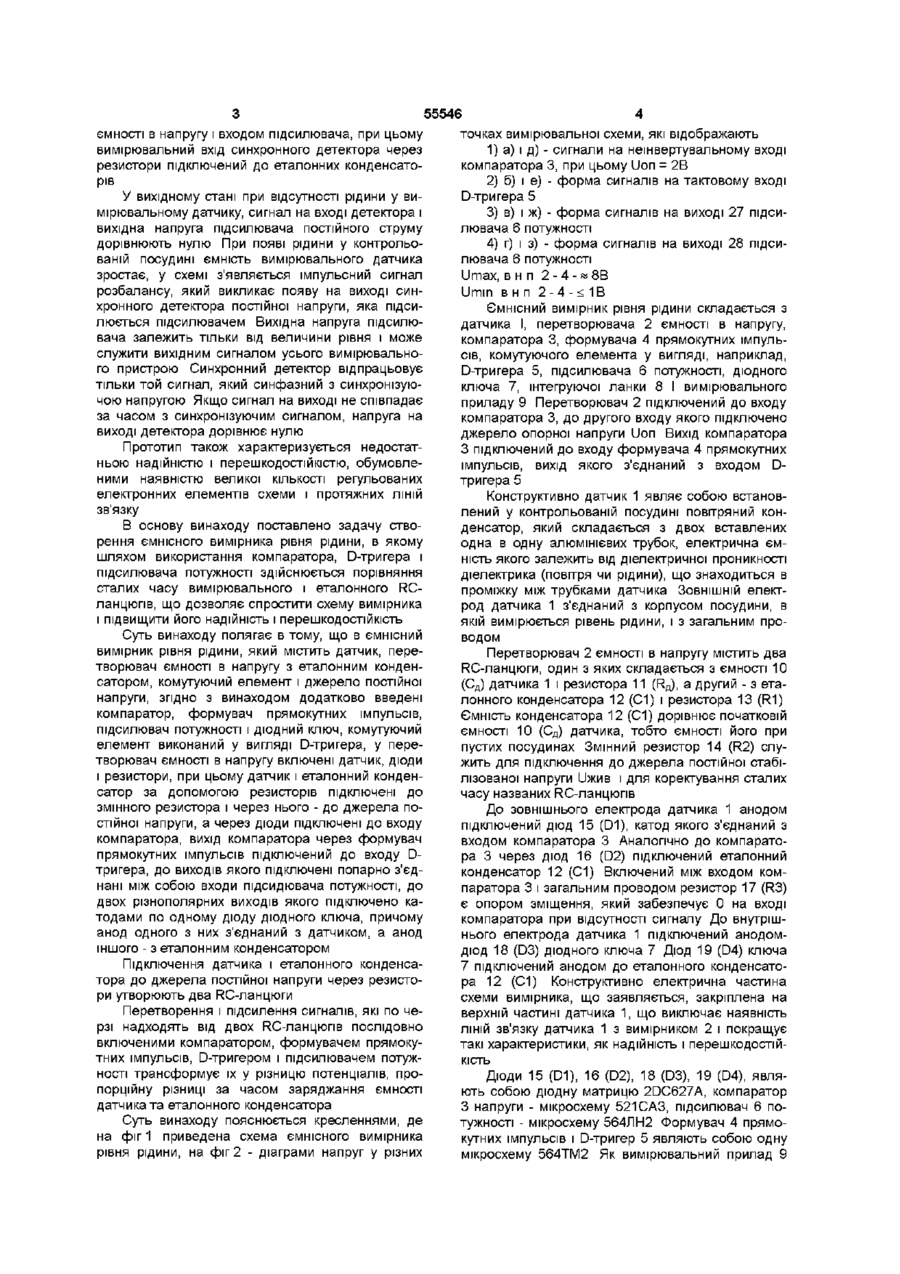

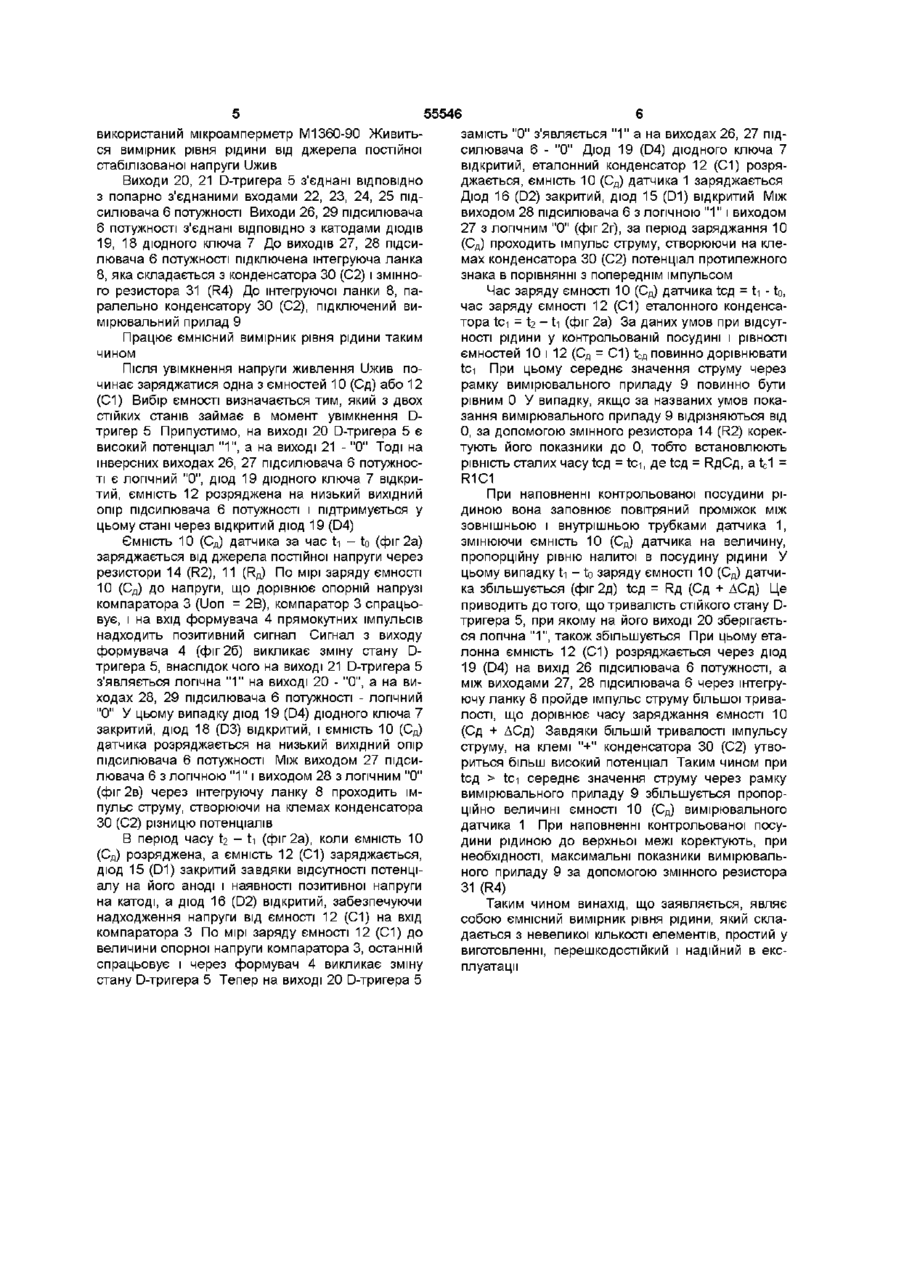

Ємнісний вимірник рівня рідини, який містить датчик, перетворювач ємності в напругу з еталонним конденсатором, комутуючий елемент і джере ло постійної напруги, який відрізняється тим, що в нього додатково введені компаратор, формувач прямокутних імпульсів, підсилювач потужності і дюдний ключ, комутуючий елемент виконаний у вигляді D-тригера, у перетворювач ємності в напругу включені датчик, діоди і резистори, при цьому датчик і еталонний конденсатор за допомогою резисторів підключені до змінного резистора і через нього до джерела постійної напруги, а через діоди підключені до входу компаратора, вихід компаратора через формувач прямокутних імпульсів підключений до входу D-тригера, до виходів якого підключені попарно з'єднані між собою входи підсилювача потужності, до двох різнополярних виходів якого підключено катодами по одному діоду дюдного ключа, причому анод одного з них з'єднаний з датчиком, а анод іншого - з еталонним конденсатором О Винахід стосується приладобудування і може бути використаний для вимірювання рівня різних не електропровідних рідин Відомий електроємнісний рівнемір, що містить ємнісний вимірювальний датчик, перетворювач ємності в напругу і стабілізоване джерело постійної напруги (а с СРСР №435459 кл G01P23/26) Крім вимірювального датчика рівнемір містить компенсаційний ємнісний датчик, а також підсилювач постійного струму і генератор тактових імпульсів У вихідному стані, тобто при нульовому значенні рівня рідини в контрольованій посудині, ємність вимірювального датчика дорівнює ємності еталонного конденсатора При цьому струми заряду ємності еталонного конденсатора і вимірювального датчика рівні за величиною і протилежні за знаком, а сигнал на вході підсилювача дорівнює нулю При появі рідини у вимірювальному датчику, тобто при зростанні рівня рідини у посудині, ємність вимірювального датчика зростає ЛІНІЙНО залежно від зростання рівня рідини Зростання ємності вимірювального датчика спричиняє зростання зарядного струму, яке викликає спад напруги на резисторі, що приводить до збільшення напруги на вході підсилювача При цьому вихідна напруга підсилювача, що зростає при збільшенні рівня рідини, є вихідним сигналом рівнеміра Відомий рівнемір характеризується недостатньою надійністю і перешкодостійкістю, які обумовлені наявністю протяжних ЛІНІЙ зв'язку Як прототип вибраний ємнісний вимірник рівня рідини, який містить вимірювальний датчик, перетворювач ємності в напругу з еталонним конденсатором, комутуючий елемент і джерело постійної стабілізованої напруги (а с СРСР №798491, G01F23/26) Вимірник рівня рідини додатково споряджений комутуючим елементом, синхронним детектором і другим еталонним конденсатором, причому вимірювальний датчик і перший еталонний конденсатор з'єднані послідовно і включені між двома комутуючими елементами, підключеними до джерела стабілізованої постійної напруги, компенсаційний датчик і другий еталонний конденсатор також з'єднані послідовно і включені між двома комутуючими елементами, підключеними до виходу підсилювача постійного струму, керуючі входи комутуючих елементів попарно з'єднані між собою і підключені до різних виходів тактового генератора, а синхронний детектор включений між перетворювачем (О ю ю ю 55546 точках вимірювальної схеми, які відображають ємності в напругу і входом підсилювача, при цьому 1) а) і д) - сигнали на нешвертувальному вході вимірювальний вхід синхронного детеїсгора через компаратора 3, при цьому Uon = 2В резистори підключений до еталонних конденсато2) б) і є) - форма сигналів на тактовому вході рів D-тригера 5 У вихідному стані при відсутності рідини у вимірювальному датчику, сигнал на вході детектора і 3) в) і ж) - форма сигналів на виході 27 підсивихідна напруга підсилювача постійного струму лювача 6 потужності дорівнюють нулю При появі рідини у контрольо4) г) і з) - форма сигналів на виході 28 підсиваній посудині ємність вимірювального датчика лювача 6 потужності зростає, у схемі з'являється імпульсний сигнал Umax, в н п 2 - 4 - и 8В розбалансу, який викликає появу на виході синUmm в н п 2- 4 - tci середнє значення струму через рамку вимірювального приладу 9 збільшується пропорційно величині ємності 10 (Сд) вимірювального датчика 1 При наповненні контрольованої посудини рідиною до верхньої межі коректують, при необхідності, максимальні показники вимірювального приладу 9 за допомогою змінного резистора 31 (R4) Таким чином винахід, що заявляється, являє собою ємнісний вимірник рівня рідини, який складається з невеликої КІЛЬКОСТІ елементів, простий у виготовленні, перешкодостійкий і надійний в експлуатації 55546 - — , Г- — — I — 7 . 1ft ФІГ.1 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
