Запобіжник індикаторний для usb flash накопичувачів

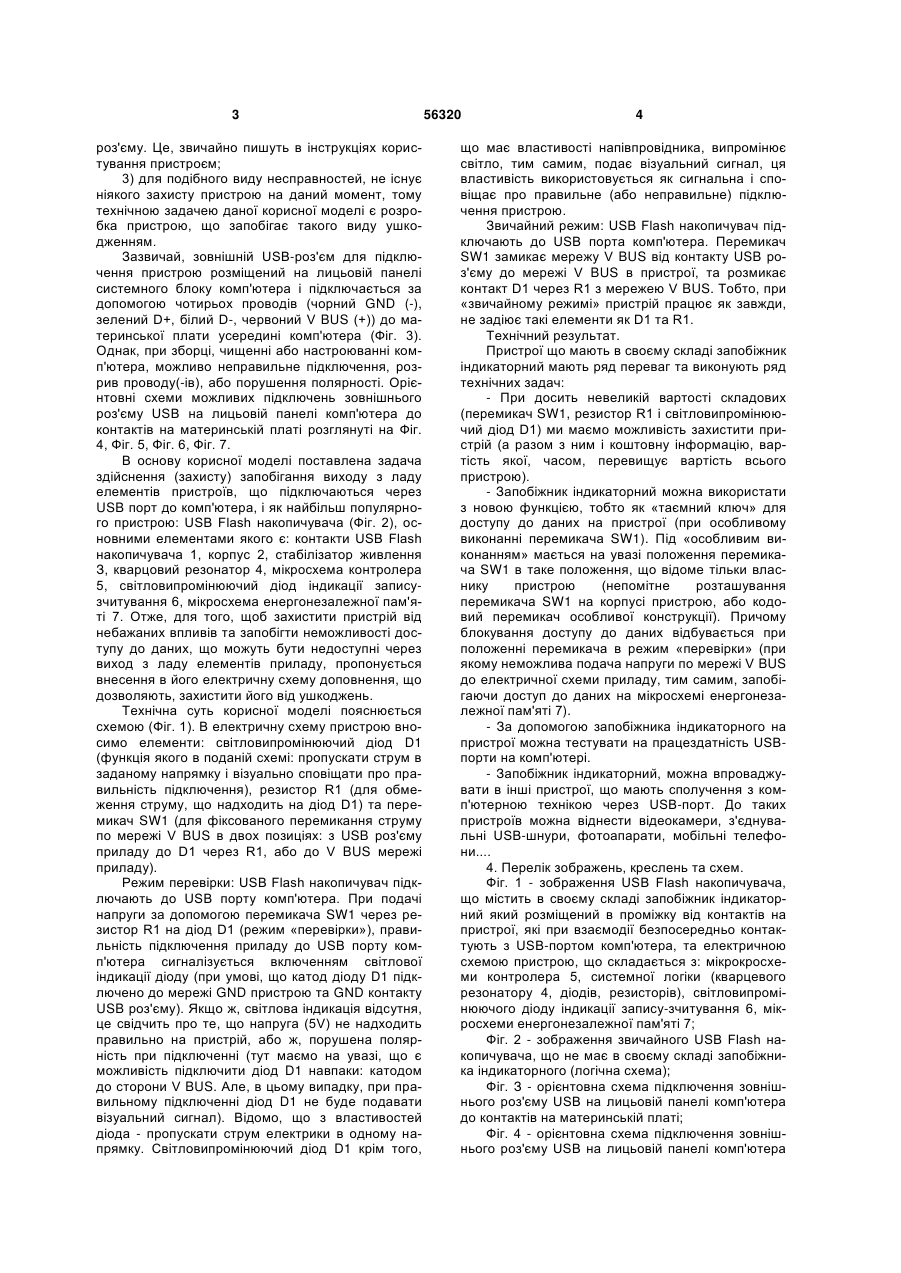

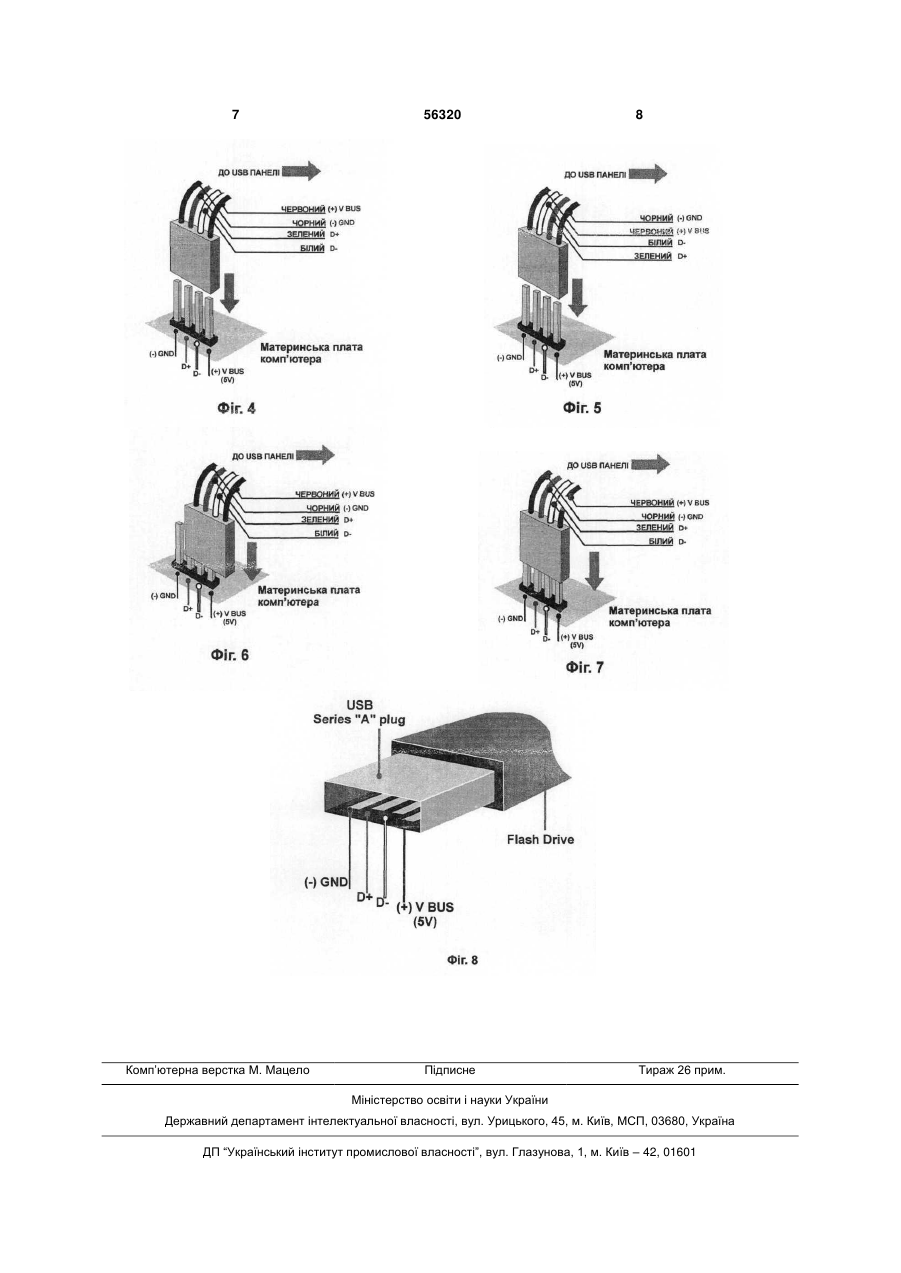

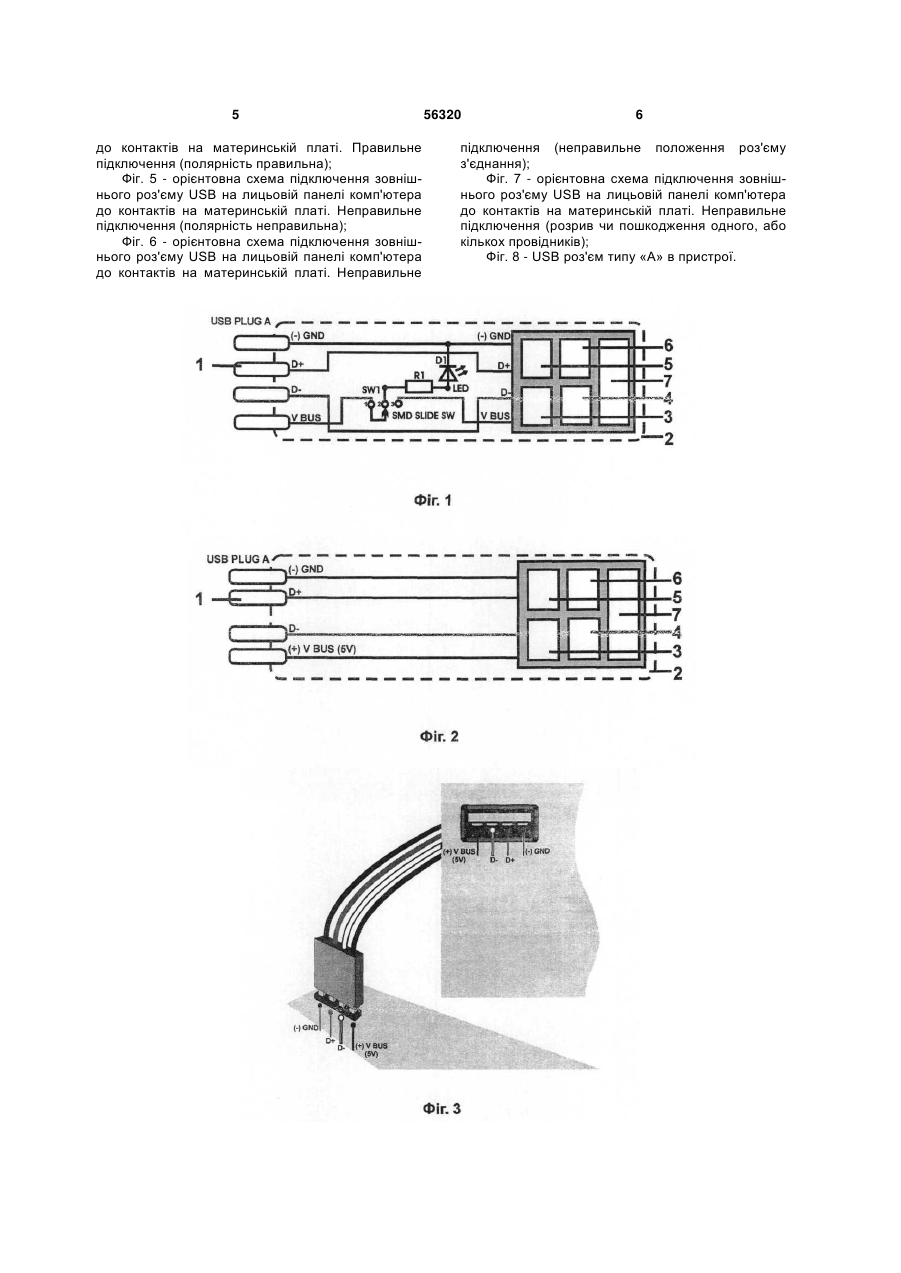

Запобіжник індикаторний для USB Flash накопичувачів для запобігання виходу з ладу елементів пристроїв, що підключаються через USB порт до комп'ютера, монтується, наприклад, у корпусі USB Flash накопичувача та містить світловипромінюючий діод D1, резистор R1 та перемикач SW1, 3 роз'єму. Це, звичайно пишуть в інструкціях користування пристроєм; 3) для подібного виду несправностей, не існує ніякого захисту пристрою на даний момент, тому технічною задачею даної корисної моделі є розробка пристрою, що запобігає такого виду ушкодженням. Зазвичай, зовнішній USВ-роз'єм для підключення пристрою розміщений на лицьовій панелі системного блоку комп'ютера і підключається за допомогою чотирьох проводів (чорний GND (-), зелений D+, білий D-, червоний V BUS (+)) до материнської плати усередині комп'ютера (Фіг. 3). Однак, при зборці, чищенні або настроюванні комп'ютера, можливо неправильне підключення, розрив проводу(-ів), або порушення полярності. Орієнтовні схеми можливих підключень зовнішнього роз'єму USB на лицьовій панелі комп'ютера до контактів на материнській платі розглянуті на Фіг. 4, Фіг. 5, Фіг. 6, Фіг. 7. В основу корисної моделі поставлена задача здійснення (захисту) запобігання виходу з ладу елементів пристроїв, що підключаються через USB порт до комп'ютера, і як найбільш популярного пристрою: USB Flash накопичувача (Фіг. 2), основними елементами якого є: контакти USB Flash накопичувача 1, корпус 2, стабілізатор живлення З, кварцовий резонатор 4, мікросхема контролера 5, світловипромінюючий діод індикації записузчитування 6, мікросхема енергонезалежної пам'яті 7. Отже, для того, щоб захистити пристрій від небажаних впливів та запобігти неможливості доступу до даних, що можуть бути недоступні через виход з ладу елементів приладу, пропонується внесення в його електричну схему доповнення, що дозволяють, захистити його від ушкоджень. Технічна суть корисної моделі пояснюється схемою (Фіг. 1). В електричну схему пристрою вносимо елементи: світловипромінюючий діод D1 (функція якого в поданій схемі: пропускати струм в заданому напрямку і візуально сповіщати про правильність підключення), резистор R1 (для обмеження струму, що надходить на діод D1) та перемикач SW1 (для фіксованого перемикання струму по мережі V BUS в двох позиціях: з USB роз'єму приладу до D1 через R1, або до V BUS мережі приладу). Режим перевірки: USB Flash накопичувач підключають до USB порту комп'ютера. При подачі напруги за допомогою перемикача SW1 через резистор R1 на діод D1 (режим «перевірки»), правильність підключення приладу до USB порту комп'ютера сигналізується включенням світлової індикації діоду (при умові, що катод діоду D1 підключено до мережі GND пристрою та GND контакту USB роз'єму). Якщо ж, світлова індикація відсутня, це свідчить про те, що напруга (5V) не надходить правильно на пристрій, або ж, порушена полярність при підключенні (тут маємо на увазі, що є можливість підключити діод D1 навпаки: катодом до сторони V BUS. Але, в цьому випадку, при правильному підключенні діод D1 не буде подавати візуальний сигнал). Відомо, що з властивостей діода - пропускати струм електрики в одному напрямку. Світловипромінюючий діод D1 крім того, 56320 4 що має властивості напівпровідника, випромінює світло, тим самим, подає візуальний сигнал, ця властивість використовується як сигнальна і сповіщає про правильне (або неправильне) підключення пристрою. Звичайний режим: USB Flash накопичувач підключають до USB порта комп'ютера. Перемикач SW1 замикає мережу V BUS від контакту USB роз'єму до мережі V BUS в пристрої, та розмикає контакт D1 через R1 з мережею V BUS. Тобто, при «звичайному режимі» пристрій працює як завжди, не задіює такі елементи як D1 та R1. Технічний результат. Пристрої що мають в своєму складі запобіжник індикаторний мають ряд переваг та виконують ряд технічних задач: - При досить невеликій вартості складових (перемикач SW1, резистор R1 і світловипромінюючий діод D1) ми маємо можливість захистити пристрій (а разом з ним і коштовну інформацію, вартість якої, часом, перевищує вартість всього пристрою). - Запобіжник індикаторний можна використати з новою функцією, тобто як «таємний ключ» для доступу до даних на пристрої (при особливому виконанні перемикача SW1). Під «особливим виконанням» мається на увазі положення перемикача SW1 в таке положення, що відоме тільки власнику пристрою (непомітне розташування перемикача SW1 на корпусі пристрою, або кодовий перемикач особливої конструкції). Причому блокування доступу до даних відбувається при положенні перемикача в режим «перевірки» (при якому неможлива подача напруги по мережі V BUS до електричної схеми приладу, тим самим, запобігаючи доступ до даних на мікросхемі енергонезалежної пам'яті 7). - За допомогою запобіжника індикаторного на пристрої можна тестувати на працездатність USBпорти на комп'ютері. - Запобіжник індикаторний, можна впроваджувати в інші пристрої, що мають сполучення з комп'ютерною технікою через USB-порт. До таких пристроїв можна віднести відеокамери, з'єднувальні USB-шнури, фотоапарати, мобільні телефони.... 4. Перелік зображень, креслень та схем. Фіг. 1 - зображення USB Flash накопичувача, що містить в своєму складі запобіжник індикаторний який розміщений в проміжку від контактів на пристрої, які при взаємодії безпосередньо контактують з USB-портом комп'ютера, та електричною схемою пристрою, що складається з: мікрокросхеми контролера 5, системної логіки (кварцевого резонатору 4, діодів, резисторів), світловипромінюючого діоду індикації запису-зчитування 6, мікросхеми енергонезалежної пам'яті 7; Фіг. 2 - зображення звичайного USB Flash накопичувача, що не має в своєму складі запобіжника індикаторного (логічна схема); Фіг. З - орієнтовна схема підключення зовнішнього роз'єму USB на лицьовій панелі комп'ютера до контактів на материнській платі; Фіг. 4 - орієнтовна схема підключення зовнішнього роз'єму USB на лицьовій панелі комп'ютера 5 до контактів на материнській платі. Правильне підключення (полярність правильна); Фіг. 5 - орієнтовна схема підключення зовнішнього роз'єму USB на лицьовій панелі комп'ютера до контактів на материнській платі. Неправильне підключення (полярність неправильна); Фіг. 6 - орієнтовна схема підключення зовнішнього роз'єму USB на лицьовій панелі комп'ютера до контактів на материнській платі. Неправильне 56320 6 підключення (неправильне положення роз'єму з'єднання); Фіг. 7 - орієнтовна схема підключення зовнішнього роз'єму USB на лицьовій панелі комп'ютера до контактів на материнській платі. Неправильне підключення (розрив чи пошкодження одного, або кількох провідників); Фіг. 8 - USB роз'єм типу «А» в пристрої. 7 Комп’ютерна верстка М. Мацело 56320 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
