Індуктор лінійної електричної машини

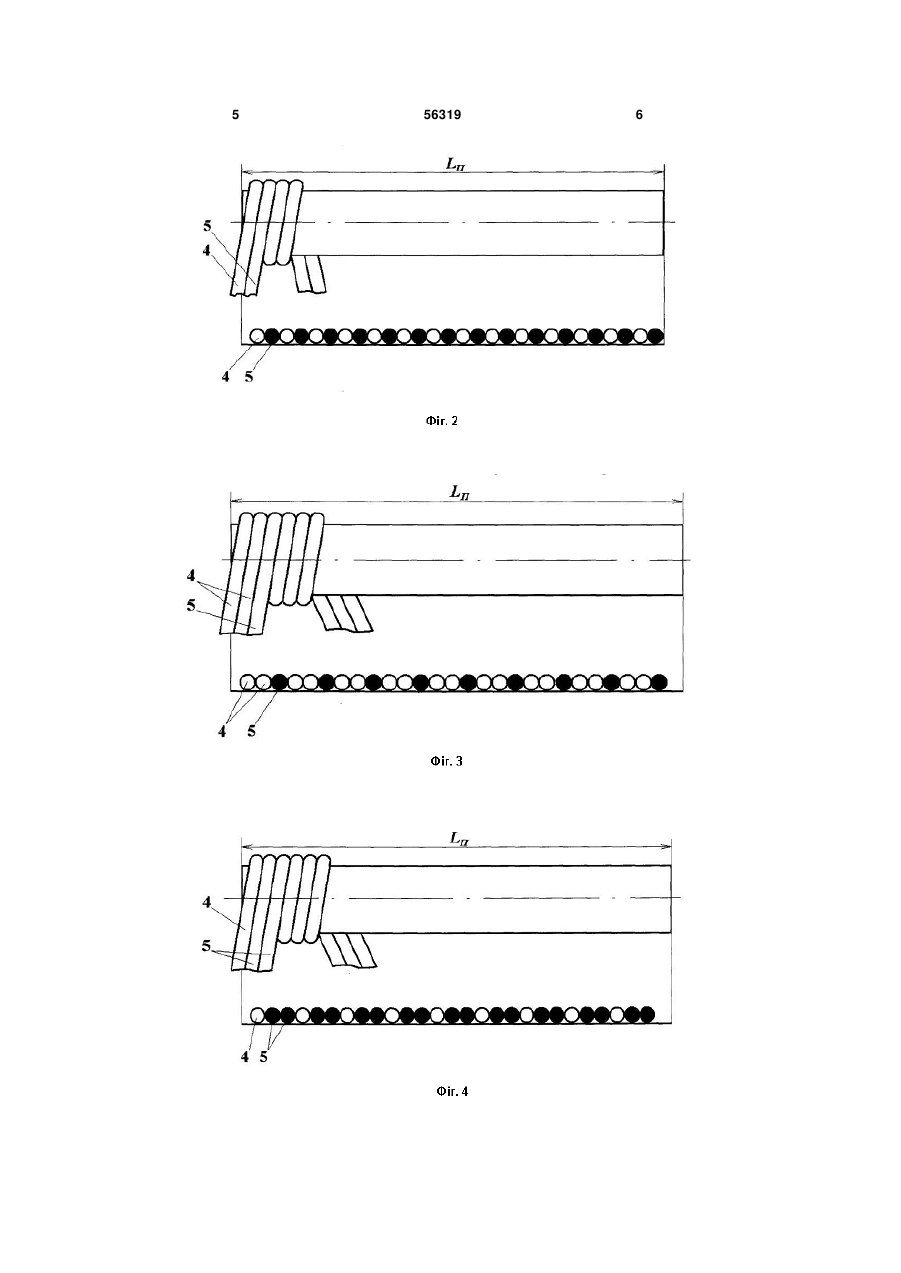

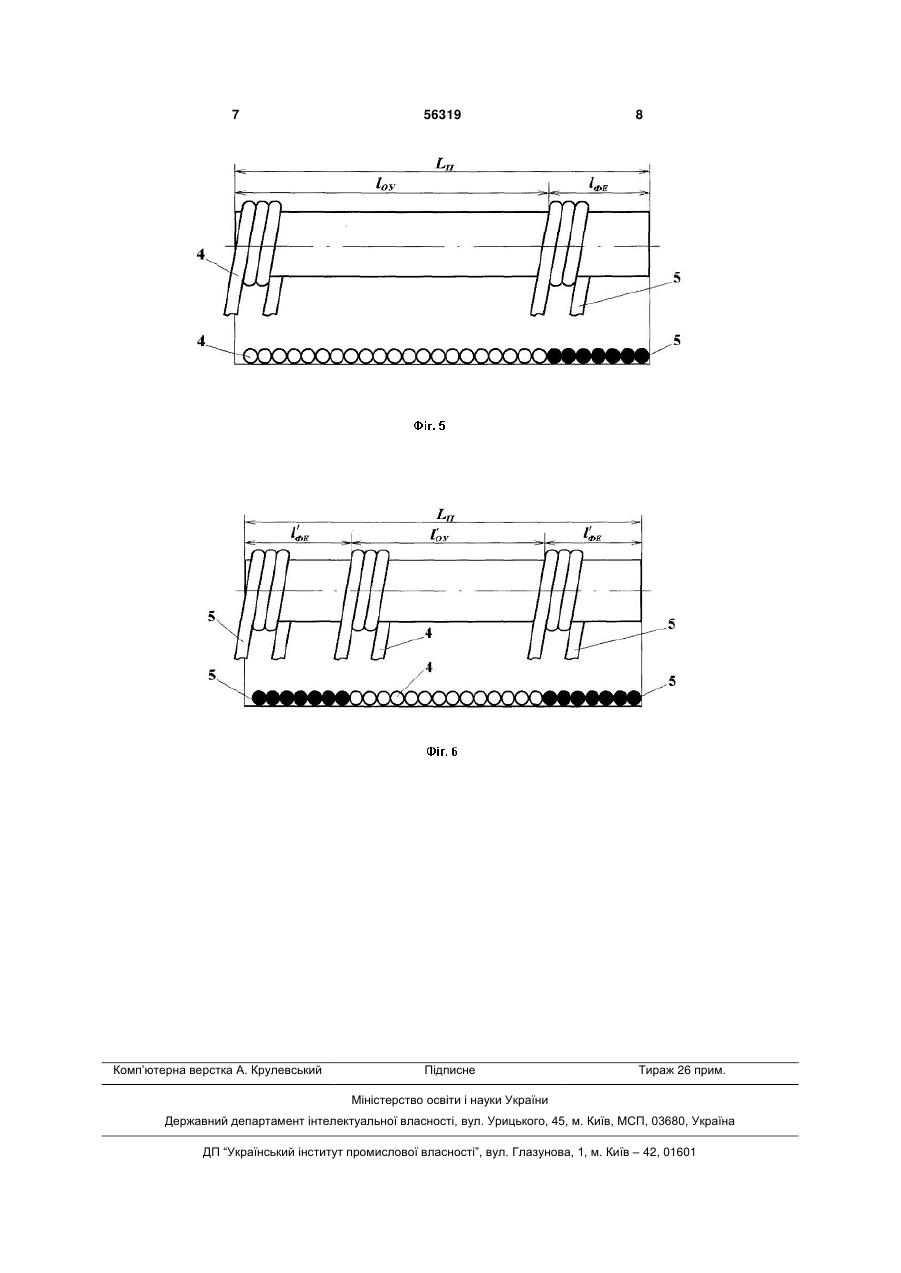

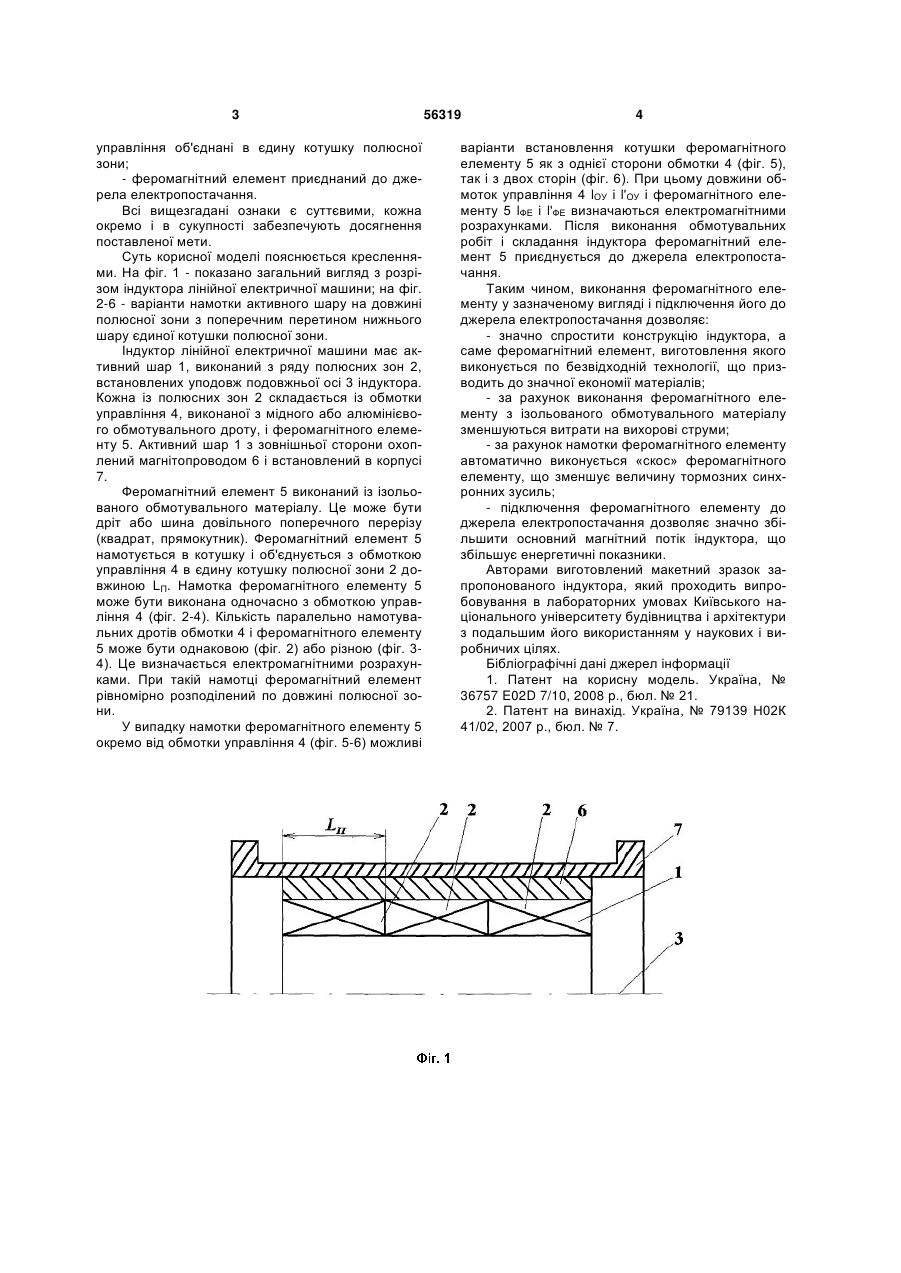

Індуктор лінійної електричної машини, що має активний шар, виконаний із ряду полюсних зон, встановлених уподовж подовжньої осі індуктора, які складаються з обмотки управління та феромагнітного елемента, охоплений магнітопроводом і встановлений у корпус, який відрізняється тим, що феромагнітний елемент виконаний із ізольованого обмотувального матеріалу, намотаного з обмоткою управління в єдину котушку полюсної зони і приєднаного до джерела електропостачання. (19) (21) u201007518 (22) 16.06.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) БОГАЄНКО МИКОЛА ВОЛОДИМИРОВИЧ, ГОЛЕНКОВ ГЕННАДІЙ МИХАЙЛОВИЧ, ГОЛУБ ВОЛОДИМИР ПАВЛОВИЧ, ПОПКОВ ВОЛОДИМИР СЕРГІЙОВИЧ (73) БОГАЄНКО МИКОЛА ВОЛОДИМИРОВИЧ, ГОЛЕНКОВ ГЕННАДІЙ МИХАЙЛОВИЧ, ГОЛУБ ВОЛОДИМИР ПАВЛОВИЧ, ПОПКОВ ВОЛОДИМИР 3 управління об'єднані в єдину котушку полюсної зони; - феромагнітний елемент приєднаний до джерела електропостачання. Всі вищезгадані ознаки є суттєвими, кожна окремо і в сукупності забезпечують досягнення поставленої мети. Суть корисної моделі пояснюється кресленнями. На фіг. 1 - показано загальний вигляд з розрізом індуктора лінійної електричної машини; на фіг. 2-6 - варіанти намотки активного шару на довжині полюсної зони з поперечним перетином нижнього шару єдиної котушки полюсної зони. Індуктор лінійної електричної машини має активний шар 1, виконаний з ряду полюсних зон 2, встановлених уподовж подовжньої осі 3 індуктора. Кожна із полюсних зон 2 складається із обмотки управління 4, виконаної з мідного або алюмінієвого обмотувального дроту, і феромагнітного елементу 5. Активний шар 1 з зовнішньої сторони охоплений магнітопроводом 6 і встановлений в корпусі 7. Феромагнітний елемент 5 виконаний із ізольованого обмотувального матеріалу. Це може бути дріт або шина довільного поперечного перерізу (квадрат, прямокутник). Феромагнітний елемент 5 намотується в котушку і об'єднується з обмоткою управління 4 в єдину котушку полюсної зони 2 довжиною LП. Намотка феромагнітного елементу 5 може бути виконана одночасно з обмоткою управління 4 (фіг. 2-4). Кількість паралельно намотувальних дротів обмотки 4 і феромагнітного елементу 5 може бути однаковою (фіг. 2) або різною (фіг. 34). Це визначається електромагнітними розрахунками. При такій намотці феромагнітний елемент рівномірно розподілений по довжині полюсної зони. У випадку намотки феромагнітного елементу 5 окремо від обмотки управління 4 (фіг. 5-6) можливі 56319 4 варіанти встановлення котушки феромагнітного елементу 5 як з однієї сторони обмотки 4 (фіг. 5), так і з двох сторін (фіг. 6). При цьому довжини обмоток управління 4 lОУ і l'ОУ і феромагнітного елементу 5 lФЕ і l'ФЕ визначаються електромагнітними розрахунками. Після виконання обмотувальних робіт і складання індуктора феромагнітний елемент 5 приєднується до джерела електропостачання. Таким чином, виконання феромагнітного елементу у зазначеному вигляді і підключення його до джерела електропостачання дозволяє: - значно спростити конструкцію індуктора, а саме феромагнітний елемент, виготовлення якого виконується по безвідходній технології, що призводить до значної економії матеріалів; - за рахунок виконання феромагнітного елементу з ізольованого обмотувального матеріалу зменшуються витрати на вихорові струми; - за рахунок намотки феромагнітного елементу автоматично виконується «скос» феромагнітного елементу, що зменшує величину тормозних синхронних зусиль; - підключення феромагнітного елементу до джерела електропостачання дозволяє значно збільшити основний магнітний потік індуктора, що збільшує енергетичні показники. Авторами виготовлений макетний зразок запропонованого індуктора, який проходить випробовування в лабораторних умовах Київського національного університету будівництва і архітектури з подальшим його використанням у наукових і виробничих цілях. Бібліографічні дані джерел інформації 1. Патент на корисну модель. Україна, № 36757 E02D 7/10, 2008 p., бюл. № 21. 2. Патент на винахід. Україна, № 79139 Н02К 41/02, 2007 р., бюл. № 7. 5 56319 6 7 Комп’ютерна верстка А. Крулевський 56319 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
