Індикаторний пристрій кріпильного болта
Формула / Реферат
Індикаторний пристрій кріпильного болта, що містить болт з глухим осьовим отвором зі сторони головки та провідник електричного струму, встановлений всередині болта, який відрізняється тим, що провідник жорстко закріплено пломбами з двох сторін отвору та, з метою забезпечення постійного контролю над різьбовим з'єднанням, до провідника приєднана електросигнальна система, що контролює його натяг.
Текст

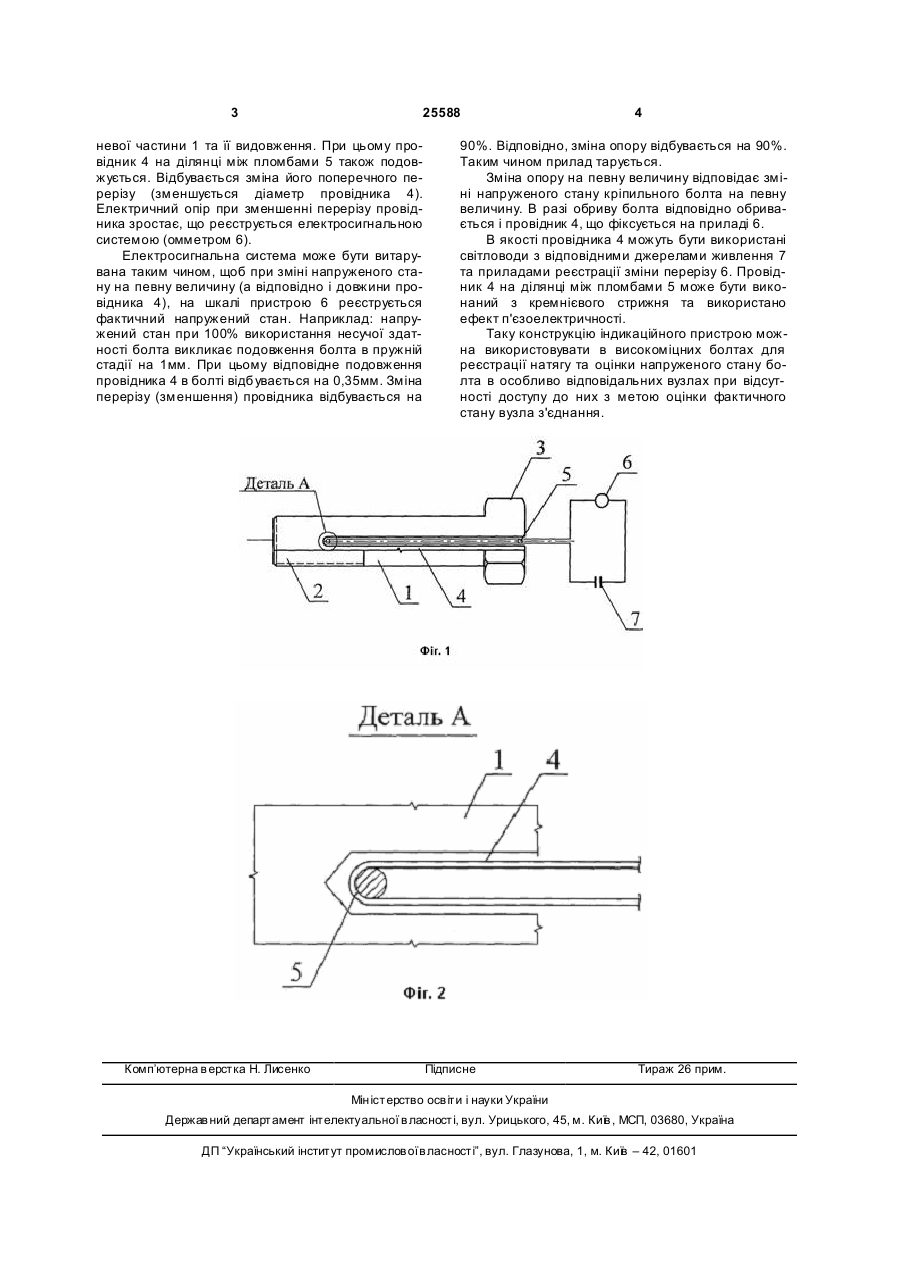

Індикаторний пристрій кріпильного болта, що містить болт з глухим осьовим отвором зі сторони головки та провідник електричного струму, встановлений всередині болта, який відрізняється тим, що провідник жорстко закріплено пломбами з двох сторін отвору та, з метою забезпечення постійного контролю над різьбовим з'єднанням, до провідника приєднана електросигнальна система, що контролює його натяг. (19) (21) u200704220 (22) 16.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Забіров Володимир Загірович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ ГІРНИЧОРУДНОЇ ПРОМИСЛОВОСТІ "КРИВБАСПРОЕКТ" 3 25588 невої частини 1 та її видовження. При цьому провідник 4 на ділянці між пломбами 5 також подовжується. Відбувається зміна його поперечного перерізу (зменшується діаметр провідника 4). Електричний опір при зменшенні перерізу провідника зростає, що реєструється електросигнальною системою (омметром 6). Електросигнальна система може бути витарувана таким чином, щоб при зміні напруженого стану на певну величину (а відповідно і довжини провідника 4), на шкалі пристрою 6 реєструється фактичний напружений стан. Наприклад: напружений стан при 100% використання несучої здатності болта викликає подовження болта в пружній стадії на 1мм. При цьому відповідне подовження провідника 4 в болті відбувається на 0,35мм. Зміна перерізу (зменшення) провідника відбувається на Комп’ютерна в ерстка Н. Лисенко 4 90%. Відповідно, зміна опору відбувається на 90%. Таким чином прилад тарується. Зміна опору на певну величину відповідає зміні напруженого стану кріпильного болта на певну величину. В разі обриву болта відповідно обривається і провідник 4, що фіксується на приладі 6. В якості провідника 4 можуть бути використані світловоди з відповідними джерелами живлення 7 та приладами реєстрації зміни перерізу 6. Провідник 4 на ділянці між пломбами 5 може бути виконаний з кремнієвого стрижня та використано ефект п'єзоелектричності. Таку конструкцію індикаційного пристрою можна використовувати в високоміцних болтах для реєстрації натягу та оцінки напруженого стану болта в особливо відповідальних вузлах при відсутності доступу до них з метою оцінки фактичного стану вузла з'єднання. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
