Спосіб визначення елементів залягання первинно-горизонтальної поверхні в деформованих магматичних породах для тектонічної корекції напрямку вектора залишкової намагніченості

Номер патенту: 56517

Опубліковано: 16.05.2005

Автор: Орлова Марина Ігорівна

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для охолоджування і обробки нагрітих деталей, виконаних у вигляді тіл обертання, з металевих матеріалів, таких як сталь або сталеві сплави, переважно моноблочних коліс, колісних бандажів, колісних дисків або аналогічних дисків і кілець, таких як залізничні і трамвайні колеса, зубчаті колеса і зірочки, причому гарячу деталь у вигляді тіла обертання розташовують в горизонтальному положенні з опорою її периферії на декілька розподілених за її периферією привідних роликів (4), причому щонайменше один з привідних роликів (4) встановлений з можливістю приведення в обертання електроприводом зі змінною частотою обертання і за рахунок цього приводить у обертання деталь (21) у вигляді тіла обертання з вертикальною віссю обертання, причому в крайовій зоні деталі (21) за її периферією розподілені розпилювальні отвори, через які на ділянки, що охолоджуються, поверхні деталі (21) наносять щонайменше одне охолоджуюче середовище з керованим об'ємним потоком, зокрема ламінарним потоком з керуванням або регулюванням в режимі «он-лайн», причому наявні для подачі охолоджуючого середовища розпилювальні отвори, виконані з можливістю переміщення в радіальному напрямі деталі (21) і фіксації в даному положенні, розташовані на верхній і нижній сторонах, а також на периферії деталі (21) з можливістю синхронного переміщення і фіксації, а устя розпилювальних отворів, виконані на верхній і нижній сторонах, а також периферії деталі (21), розташовані на уявному колі, і при радіальному переміщенні цих розпилювальних отворів за периферією деталі (21) охолоджуючим середовищем навантажені однакові кільцеві зони деталі (21), а за периферією деталі (21) розподілено декілька або множина сопел для видалення окалини водою під тиском з ділянки, що піддається видаленню окалини, на верхній і нижній сторонах, а також на периферії деталі (21) під час приведення в обертання привідного ролика (4) за рахунок розпилення рідини, і розпилювальні отвори для даної функціональної зони розташовані з можливістю окремого керування або регулювання.

2. Пристрій за п. 1, який відрізняється тим, що розпилювальні отвори або форсунки, виконані на верхній і нижній сторонах, а також на периферії деталі (21), розташовані відповідно на виконаному у вигляді збірного трубопроводу кільцевому трубопроводі (16,17,18) і кільцеподібно оточують деталь (21).

3. Пристрій за п. 2, який відрізняється тим, що кільцеві канали (16,17,18) мають однаковий діаметр і розташовані концентрично один одному в різних площинах один над одним, при цьому кільцеподібні збірні канали (16,17,18) приєднані до окремих подавальних трубопроводів (27,28,29), за якими керованим або регульованим чином до збірних каналів (16,17,18) подають охолоджуюче середовище.

4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що розпилювач (8.1,8.2,8.3), який виконаний, наприклад, у вигляді труби і приєднаний з можливістю спрямування охолоджуючого середовища до відповідного збірного кільцевого трубопроводу (16,17,18), забезпечений розпилювальними отворами або форсунками.

5. Пристрій за п. 4, який відрізняється тим, що з'єднані з відповідним збірним кільцевим трубопроводом (16,17,18) розпилювачі (8.1,8.2,8.3) встановлені з можливістю синхронного радіального переміщення електроприводом з метою збільшення або зменшення діаметра розпилення, а також фіксації в даному встановленому діаметральному положенні.

6. Пристрій за п. 5, який відрізняється тим, що розпилювачі (8.1,8.2,8.3) встановлені на одному і тому ж збірному кільцевому трубопроводі (16,17,18) з можливістю радіального переміщення кожний за допомогою тільки одного електроприводу через шарнірну передачу в радіальному напрямі відносно своїх розпилювальних отворів або форсунок.

7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що, у разі виконання деталі у формі тіла обертання у вигляді колеса з маточиною, пристрій (13) для охолоджування маточини (37) містить щонайменше одну трубу, яка входить в маточину (37) і має на своєму нижньому кінці розпилювальний отвір або форсунку, при цьому пристрій для охолоджування маточини виконаний з можливістю переміщення за висотою (C-V), у горизонтальному напрямі (А-В) і відкидання.

8. Пристрій за п. 7, який відрізняється тим, що пристрій (13), який служить для охолоджування маточини, виконаний з можливістю здійснення ходу в горизонтальному напрямі (А-В) за допомогою приводу (9) повороту, що, наприклад, навантажується тиском стиснутого середовища циліндро-поршневого вузла, і у вертикальному напрямі (C-V) за допомогою підіймального циліндра (19), який переважно утворений також таким, що навантажується навперемінно з обох сторін тиском стиснутого середовища циліндро-поршневим вузлом.

9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що привідні ролики, в яких розміщена деталь у формі тіла обертання, приводяться через окремі осі, які проходять горизонтально, розташовані за периферією кола на рівних кутових відстанях по відношенню один до одного і виконані з можливістю переміщення в напрямі своєї подовжньої осі за допомогою осьового сервоприводу (5), а також привідними за допомогою переважно безступінчасто регульованого приводу обертання.

10. Пристрій за п. 9, який відрізняється тим, що всі приводи (3) обертання привідних роликів (4) виконані з можливістю керування частотою обертання синхронно і в одному напрямі за допомогою центрального блока керування.

11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що температуру деталі у вигляді тіла обертання вимірюють за допомогою відповідної системи вимірювання температури, наприклад температурної камери, при цьому виміряні значення вводять в комп'ютер пристрою регулювання, за допомогою якого регулюють кількості охолоджуючого засобу, що розбризкуються по загартовуваних зонах.

12. Пристрій за будь-яким з пп. 1-11, який відрізняється тим, що всі розподільники, регулятори тиску, регулятори потоку, витратоміри, манометри і пристрій (32) для контролю температури об'єднані з можливістю керування або регулювання в центральний блок контролю.

13. Пристрій за будь-яким з пп. 1-12, який відрізняється тим, що необхідні для деталі (21), наприклад для залізничного або трамвайного колеса, експлуатаційні дані зберігаються в програмі SPS і можуть бути запитані під певним кодовим номером, після чого блок регулювання або керування пристрою керує або регулює процес видалення окалини і подачу охолоджуючого середовища шляхом розпилення кількостей охолоджуючого середовища на відповідні охолоджувані або загартовувані зони деталі (21), при цьому таку термообробку реєструють в режимі «он-лайн» з можливістю складання для кожної деталі (21) протоколу термообробки.

14. Пристрій за будь-яким з пп. 1-13, який відрізняється тим, що під площиною прилягання до ходових роликів для деталі (21) розташований підіймальний пристрій (20), який під час процесу видалення окалини і охолоджування або загартування опускається і який розташований концентрично збірним кільцевим каналам (16,17,18).

15. Пристрій за п. 14, який відрізняється тим, що підіймальний пристрій (20) складається з навантажуваного навперемінно з обох сторін тиском стиснутого середовища циліндра, поршневий шток якого забезпечений виконаною у вигляді опорної тарілки п'ятою (36), за допомогою якої деталь (21) може підійматися до площини, що обслуговується маніпулятором.

16. Пристрій за будь-яким з пп. 1-15, який відрізняється тим, що під нижнім збірним кільцевим каналом (16) розташована ванна для уловлювання окалини, рідини для видалення окалини і охолоджуючого середовища, при цьому уловлюючий контейнер розташований на транспортному пристрої, який відводить рідину для видалення окалини і охолоджуюче середовище, а також видалену окалину і відділяє останню від рідини для видалення окалини, з одного боку, і охолоджуючого середовища, з іншого боку.

17. Пристрій за будь-яким з пп. 1-16, який відрізняється тим, що пристрій у вигляді зверху виконаний у виді барабана, причому станини (1) виступають своїми приводами (3) обертання радіально за межі зовнішніх обмежувальних ліній пристрою, а поворотний важіль (11) виступає за верхній пристрій (13) для охолоджування диска і маточини.

18. Пристрій за будь-яким з пп. 1-17, який відрізняється тим, що розпилювальні отвори або форсунки для охолоджування верхньої сторони деталі (21) розташовані на поворотному важелі (11), який несе також пристрій (13) для охолоджування маточини і розташований з ним з можливістю повороту і ходу.

19. Пристрій за будь-яким з пп. 1-18, який відрізняється тим, що важільний привід для розпилювальних отворів або форсунок, які лежать в одній площині, складається з множини тяг (12), приєднаних до поворотних важелів (7) для розпилювачів (8.1,8.2,8.3) осями, що проходять паралельно одна одній, розташованими по кутах, приблизно, трапецієподібних поворотних важелів (7) для розпилювачів (8.1,8.2,8.3), причому кожні дві тяги (12) на протилежних сторонах з'єднані осями повороту з поворотним важелем (7), тоді як на відстані і по кутах трикутника розташовано по одній додатковій з'єднувальній осі для відповідного поворотного важеля (7), всі розпилювачі (8.1,8.2,8.3) мають частину, що проходить горизонтально, до якої примикає відігнута переважно під прямим кутом до неї трубчаста частина, при цьому горизонтальні ділянки розташовані рівнонаправлено.

20. Пристрій за будь-яким з пп. 1-19, який відрізняється тим, що довжини виконавчих важелів для розпилювачів (8.1,8.2,8.3) виконані так, що по всьому діапазону діаметрів кожна форсунка або кожний розпилювальний отвір розташований завжди по одній лінії.

Текст

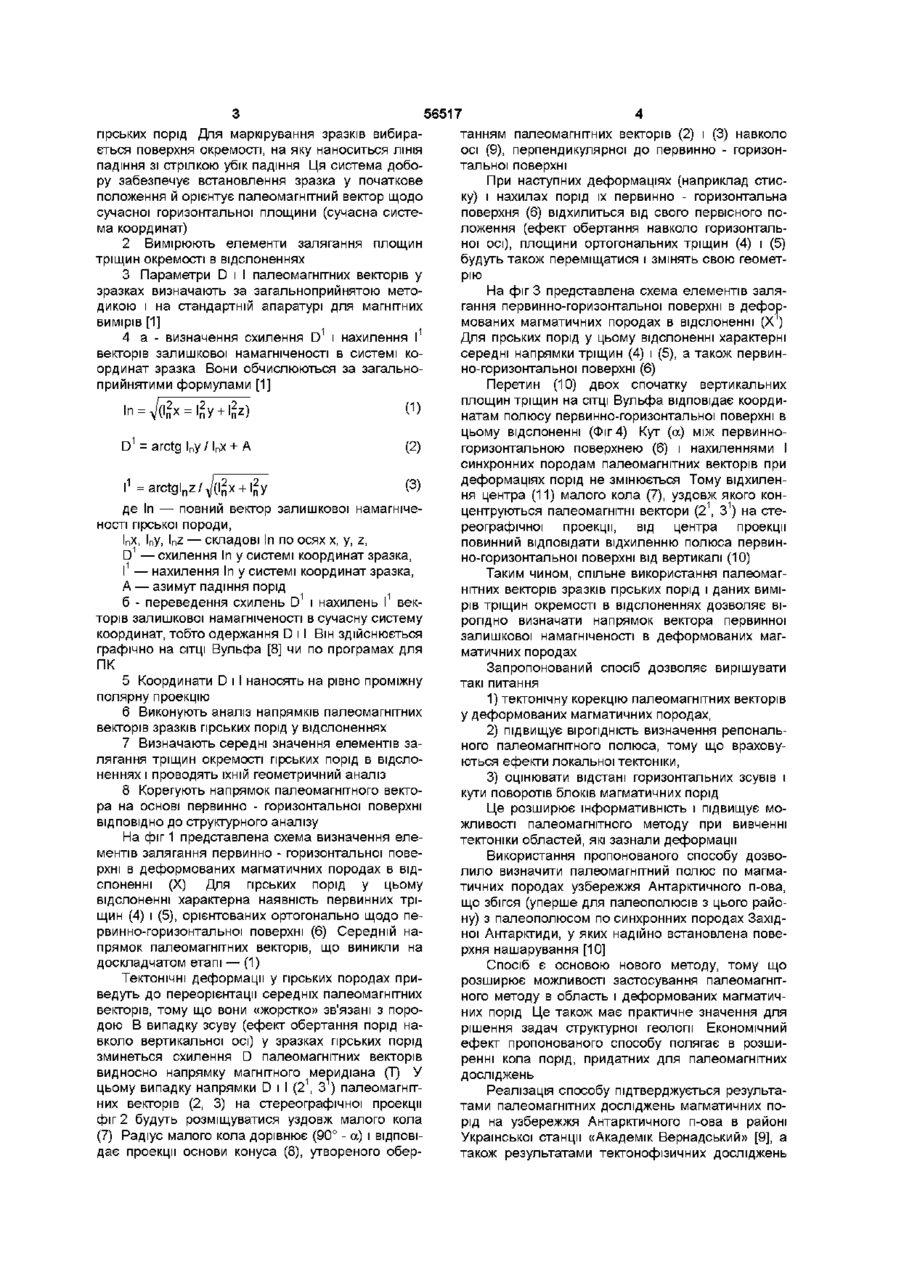

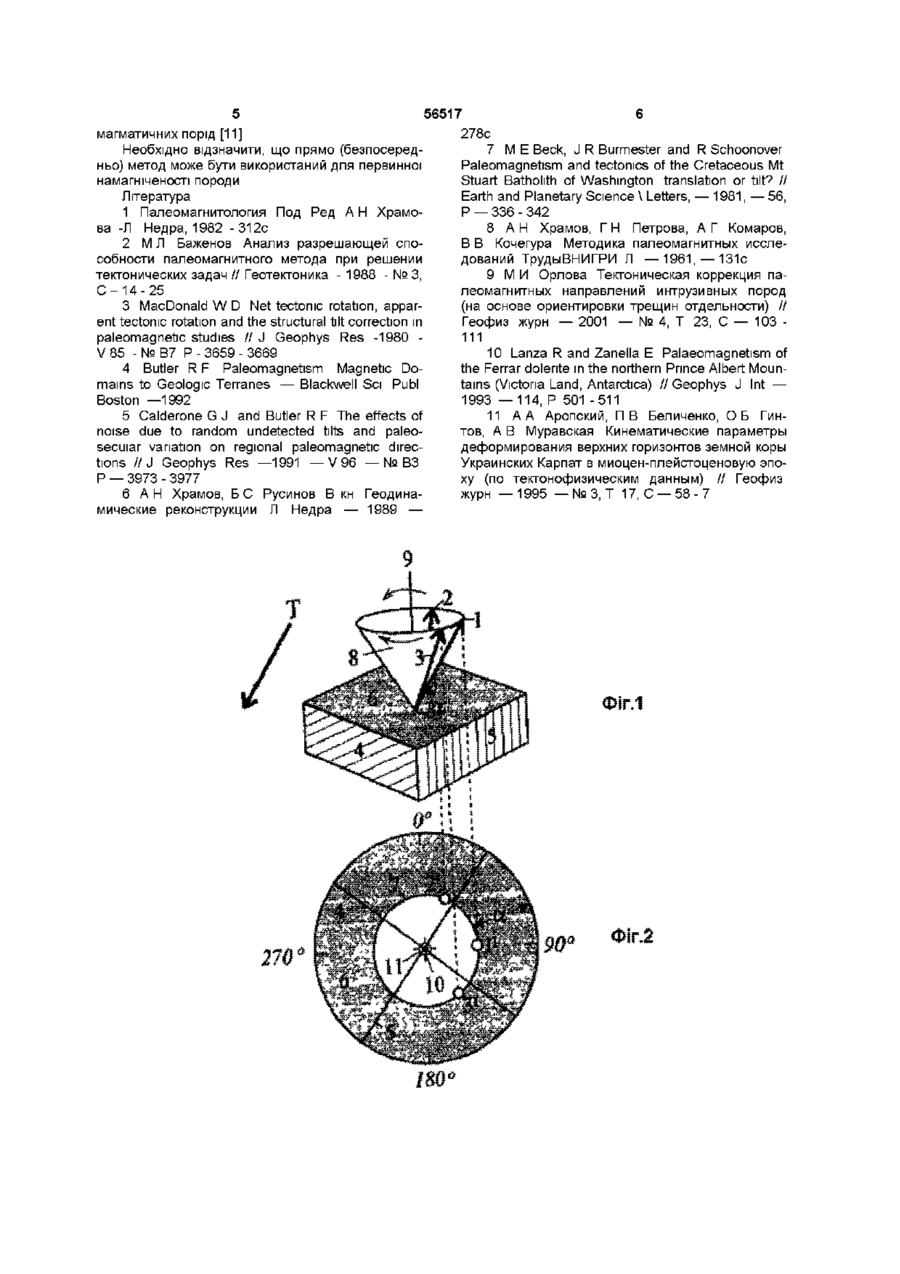

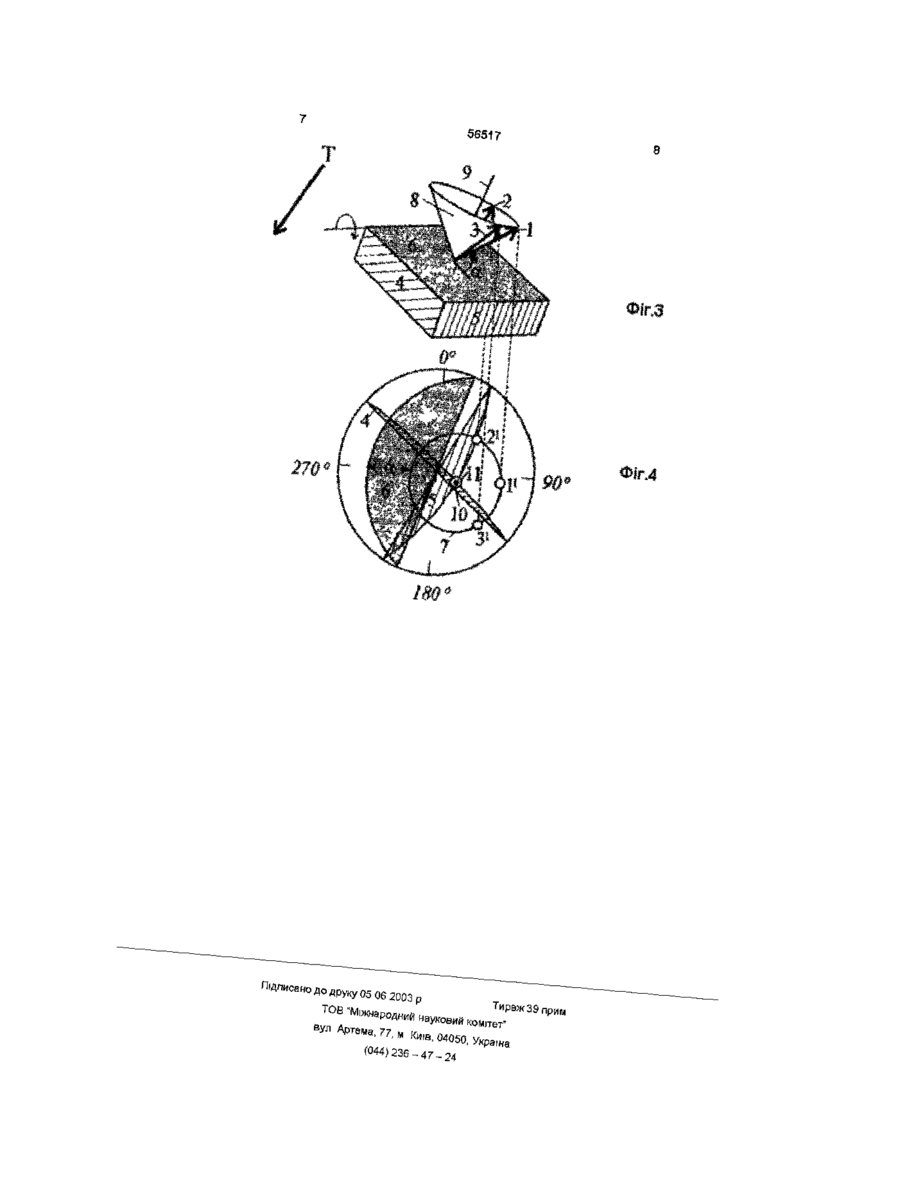

Спосіб визначення елементів залягання первинно-горизонтальної поверхні в деформованих магматичних породах для теїсгонічної корекції напрямку вектора залишкової намагніченості, що полягає у визначенні параметрів палеомагнітних векторів в орієнтованих зразках з відслонень гірських порід, який відрізняється тим, що додатково з добором орієнтованих зразків гірських порід в відслоненнях вимірюють елементи залягання тріщин окремості і аналізують їх спільно з параметрами палеомагнітних векторів Спосіб відноситься до області геофізики і геологи і призначений для рішення задач палеомагнетизму при ПОДІЛІ ефектів локальної і регіональної тектоніки в складчастих областях, а також задач прикладної геології за допомогою визначення елементів залягання первинне - горизонтальної поверхні в деформованих магматичних породах У загальноприйнятих палеомагнітних дослідженнях [1] напрямок вектора залишкової намагніченості у кожнім зразку з відслонення повинне бути відновленим стосовно горизонтальної площини яка існувала в момент утворення гірської породи У шаруватих осадових породах при доборі орієнтованих зразків з відслонень площиною маркірування служить поверхня нашарування У магматичних породах визначення первинне горизонтальної поверхні вимагає структурних досліджень, і тому вона не завжди може бути встановлена в польових умовах У цьому випадку виправлення за тектонічний нахил порід упевнено ввести не можна, і це приведе до значних помилок у палеомагнітних даних [2,3,4,5] зивні блоки були виведені з горизонтального положення простим нахилом Разом з тим у складчастих областях для локальних структур характерні повороти не тільки навколо горизонтальних, але також і навколо вертикальних осей Останні значно впливають на переорієнтування магнітного схилення D палеомагнітних векторів у зразках гірських порід, і стандартна корекція за тектонічний нахил у цій ситуації приведе до аномалії у схиленнях і, отже, до помилки в палеомагнітних даних [3] Задачею пропонованого винаходу є корегування напрямку палеомагнітного вектора на основі знайденої первинно - горизонтальної поверхні Це розширює інформативність і підвищує можливості палеомагнітного методу при вивченні тектоніки областей, що зазнали деформації Задача вирішується завдяки тому, що одночасно з добором орієнтованих зразків гірських порід в відслоненнях виконують також вимір елементів залягання тріщин окремості і проводять їхній геометричний аналіз Необхідними параметрами для реалізації пропонованого винаходу є схилення D і нахилення І палеомагнітних векторів, визначені за даними вимірів залишкової намагніченості в орієнтованих зразках з відслонень гірських порід, і елементи залягання площин тріщин окремості, вимірювані в цьому ж відслонені Суть пропонованого винаходу полягає в наступному 1 3 відслонень відбирають орієнтовані зразки Серед відомих способів визначення залягання первинно горизонтальної поверхні найбільш близьким до пропонованого винаходу є спосіб порівняння напрямку палеомагнітного вектора з непорушеного блоку гірських порід з експериментально знайденим напрямком палеомагнітного вектора з нахиленого блоку, положення якого було змінено [1,4,6,7] Недоліком подібного підходу є те, що при цьому вважається, що пласти осадових порід та інтру ю (О ю 56517 танням палеомагнітних векторів (2) і (3) навколо осі (9), перпендикулярної до первинно - горизонтальної поверхні При наступних деформаціях (наприклад стиску) і нахилах порід їх первинно - горизонтальна поверхня (6) відхилиться від свого первісного положення (ефект обертання навколо горизонтальної осі), ПЛОЩИНИ ортогональних тріщин (4) і (5) будуть також переміщатися і змінять свою геометрію На фіг 3 представлена схема елементів залягання первинно-горизонтальної поверхні в деформованих магматичних породах в відслоненні (X) Для гірських порід у цьому відслоненні характерні середні напрямки тріщин (4) і (5), а також первинно-горизонтальної поверхні (6) Перетин (10) двох спочатку вертикальних площин тріщин на СІТЦІ Вульфа відповідає координатам полюсу первинно-горизонтальної поверхні в цьому відслоненні (Фіг 4) Кут (а) між первинногоризонтальною поверхнею (6) і нахиленнями І D1 = arctg lny / Іпх + А (2) синхронних породам палеомагнітних векторів при деформаціях порід не змінюється Тому відхиленx + |2y (3) ня центра (11) малого кола (7), уздовж якого концентруються палеомагнітні вектори (21, З1) на стеде In — повний вектор залишкової намагнічереографічної проекції, від центра проекції ності гірської породи, повинний відповідати відхиленню полюса первинlnx, lny, lnz — складові In по осях х, у, z, но-горизонтальної поверхні від вертикалі (10) D1 — схилення In у системі координат зразка, І1 — нахилення In у системі координат зразка, Таким чином, спільне використання палеомагА — азимут падіння порід нітних векторів зразків гірських порід і даних вимі1 1 б - переведення схилень D і нахилень І векрів тріщин окремості в відслоненнях дозволяє віторів залишкової намагніченості в сучасну систему рогідно визначати напрямок вектора первинної координат, тобто одержання D і І Він здійснюється залишкової намагніченості в деформованих магграфічно на СІТЦІ Вульфа [8] чи по програмах для матичних породах ПК Запропонований спосіб дозволяє вирішувати 5 Координати D і І наносять на рівно проміжну такі питання полярну проекцію 1) тектонічну корекцію палеомагнітних векторів 6 Виконують аналіз напрямків палеомагнітних у деформованих магматичних породах, векторів зразків гірських порід у відслоненнях 2) підвищує вірогідність визначення регіональ7 Визначають середні значення елементів заного палеомагнітного полюса, тому що враховулягання тріщин окремості гірських порід в відслоються ефекти локальної тектоніки, неннях і проводять їхній геометричний аналіз 3) оцінювати відстані горизонтальних зсувів і 8 Корегують напрямок палеомагнітного вектокути поворотів блоків магматичних порід ра на основі первинно - горизонтальної поверхні Це розширює інформативність і підвищує моВІДПОВІДНО до структурного аналізу жливості палеомагнітного методу при вивченні На фіг 1 представлена схема визначення елетектоніки областей, які зазнали деформації ментів залягання первинно - горизонтальної повеВикористання пропонованого способу дозворхні в деформованих магматичних породах в відлило визначити палеомагнітний полюс по магмаслоненні (X) Для гірських порід у цьому тичних породах узбережжя Антарктичного п-ова, відслоненні характерна наявність первинних тріщо збігся (уперше для палеополюсів з цього райощин (4) і (5), орієнтованих ортогонально щодо пену) з палеополюсом по синхронних породах Західрвинно-горизонтальної поверхні (6) Середній наної Антарктиди, у яких надійно встановлена повепрямок палеомагнітних векторів, що виникли на рхня нашарування [10] доскладчатом етапі — (1) Спосіб є основою нового методу, тому що Тектонічні деформації у гірських породах прирозширює можливості застосування палеомагнітведуть до переорієнтації середніх палеомагнітних ного методу в область і деформованих магматичвекторів, тому що вони «жорстко» зв'язані з пороних порід Це також має практичне значення для дою В випадку зсуву (ефект обертання порід нарішення задач структурної геології Економічний вколо вертикальної осі) у зразках гірських порід ефект пропонованого способу полягає в розшизминеться схилення D палеомагнітних векторів ренні кола порід, придатних для палеомагнітних видносно напрямку магнітного меридіана (Т) У досліджень 1 цьому випадку напрямки D і І (2 , 3 ) палеомагнітРеалізація способу підтверджується результаних векторів (2, 3) на стереографічної проекції тами палеомагнітних досліджень магматичних пофіг 2 будуть розміщуватися уздовж малого кола рід на узбережжя Антарктичного п-ова в районі (7) Радіус малого кола дорівнює (90° - а) і відповіУкраїнської станції «Академік Вернадський» [9], а дає проекції основи конуса (8), утвореного обертакож результатами тектонофізичних досліджень гірських порід Для маркірування зразків вибирається поверхня окремості, на яку наноситься ЛІНІЯ падіння зі стрілкою убік падіння Ця система добору забезпечує встановлення зразка у початкове положення й орієнтує палеомагнітний вектор щодо сучасної горизонтальної площини (сучасна система координат) 2 Вимірюють елементи залягання площин тріщин окремості в відслоненнях 3 Параметри D і І палеомагнітних векторів у зразках визначають за загальноприйнятою методикою і на стандартній апаратурі для магнітних вимірів [1] 1 1 4 а - визначення схилення D і нахилення І векторів залишкової намагніченості в системі координат зразка Вони обчислюються за загальноприйнятими формулами [1] 56517 магматичних порід [11] 278с Необхідно відзначити, що прямо (безпосеред7 М Е Beck, J R Burmester and R Schoonover ньо) метод може бути використаний для первинної Paleomagnetism and tectonics of the Cretaceous Mt намагніченості породи Stuart Bathohth of Washington translation or tilt? // Earth and Planetary Science \ Letters, — 1981, — 56, Література P — 336 - 342 1 Палеомагнитология Под Ред А Н Храмова -Л Недра, 1982 -312с 8 A H Храмов, Г Н Петрова, А Г Комаров, 2 М Л Баженов Анализ разрешающей споВ В Кочегура Методика палеомагнитных исслесобности палеомагнитного метода при решении дований ТрудыВНИГРИ Л — 1961, —131с тектонических задач//Геотектоника -1988 - № 3, Э М И Орлова Тектоническая коррекция паС-14-25 леомагнитных направлений интрузивных пород (на основе ориентировки трещин отдельности) // 3 MacDonald W D Net tectonic rotation, apparГеофиз журн — 2001 — № 4, Т 23, С — 103 ent tectonic rotation and the structural tilt correction in 111 paleomagnetic studies // J Geophys Res -1980 V 85 - № B7 P - 3659 - 3669 10 Lanza R and Zanella E Palaeomagnetism of 4 Butler R F Paleomagnetism Magnetic Dothe Ferrar dolente in the northern Prince Albert Mounmains to Geologic Terranes — Blackwell Sci Publ tains (Victoria Land, Antarctica) // Geophys J Int — Boston —1992 1993 —114, P 501 -511 5 Calderone G J and Butler R F The effects of 11 А А Аропский, П В Беличенко, ОБ Гинnoise due to random undetected tilts and paleoтов, А В Муравская Кинематические параметры secuiar variation on regional paleomagnetic direcдеформирования верхних горизонтов земной коры tions //J Geophys Res —1991 — V 96 — № B3 Украинских Карпат в миоцен-плейстоценовую эпоP — 3973 - 3977 ху (по тектонофизическим данным) // Геофиз журн —1995 — №3, Т 17, С — 5 8 - 7 6 A H Храмов, Б С Русинов В кн Геодинамические реконструкции Л Недра — 1989 — / —.. .іІь" . •* \ 56517 Підписано до д Р у К у о 5 р Д Н И Й Н а у к о в и й к о м

Дивитися

Додаткова інформація

Назва патенту англійською

Method for determining the content of elements that characterize the depth of burial of the primary horizontal surface in deformed magmatic rocks for the purpose to correct the direction of the rock residual magnetization vector

Назва патенту російською

Способ определения содержания элементов, характеризующих глубину залегания первичной горизонтальной поверхности в деформированных магматических горных породах, для тектонической коррекции направления вектора остаточной намагниченности пород

МПК / Мітки

МПК: G01V 3/00, G01V 1/00

Мітки: намагніченості, магматичних, напрямку, породах, поверхні, тектонічно, залишкової, спосіб, корекції, вектора, деформованих, визначення, елементів, залягання, первинно-горизонтальної
