Накопичувач жетонів вузла подачі стріляючого пристрою ігрового автомата “російська рулетка”

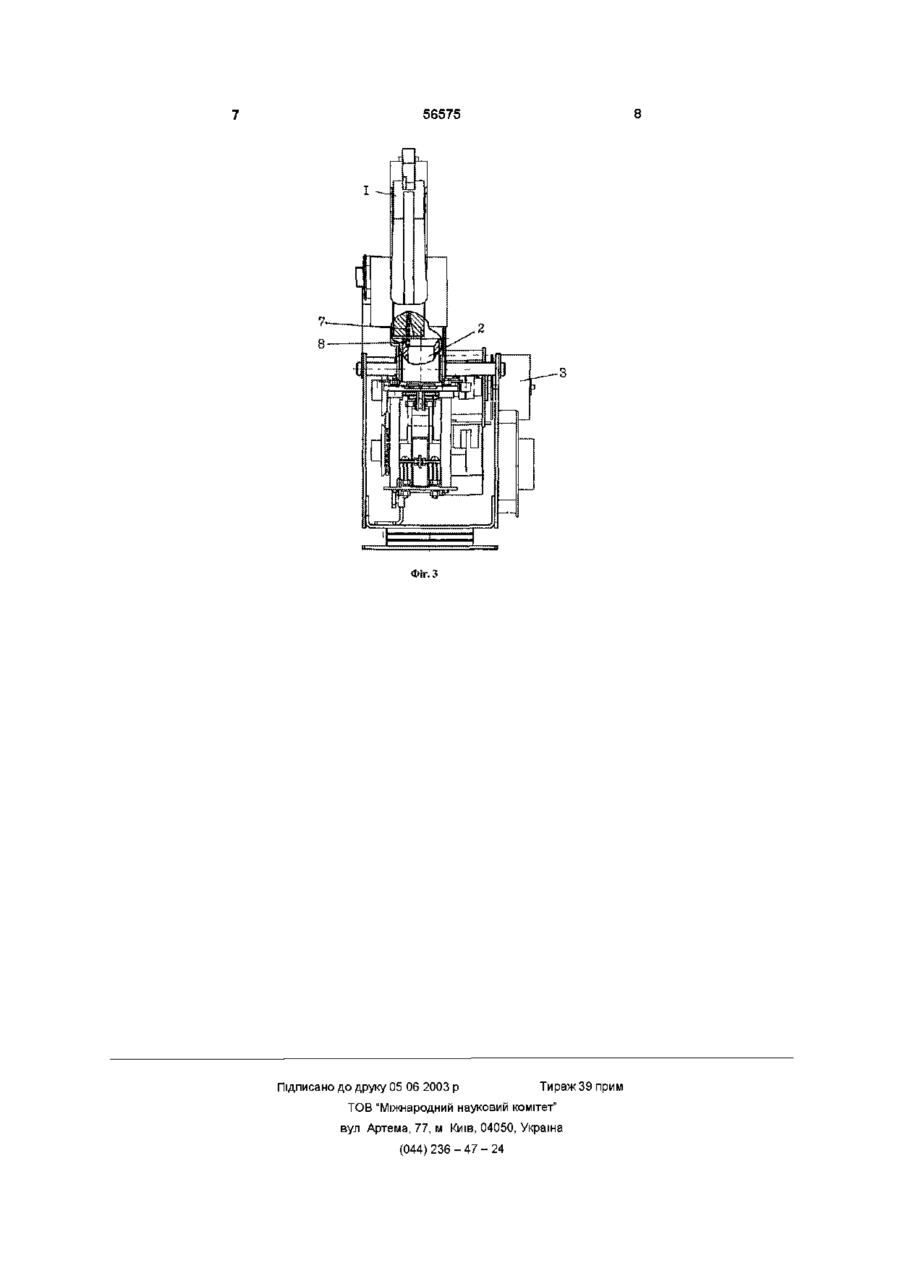

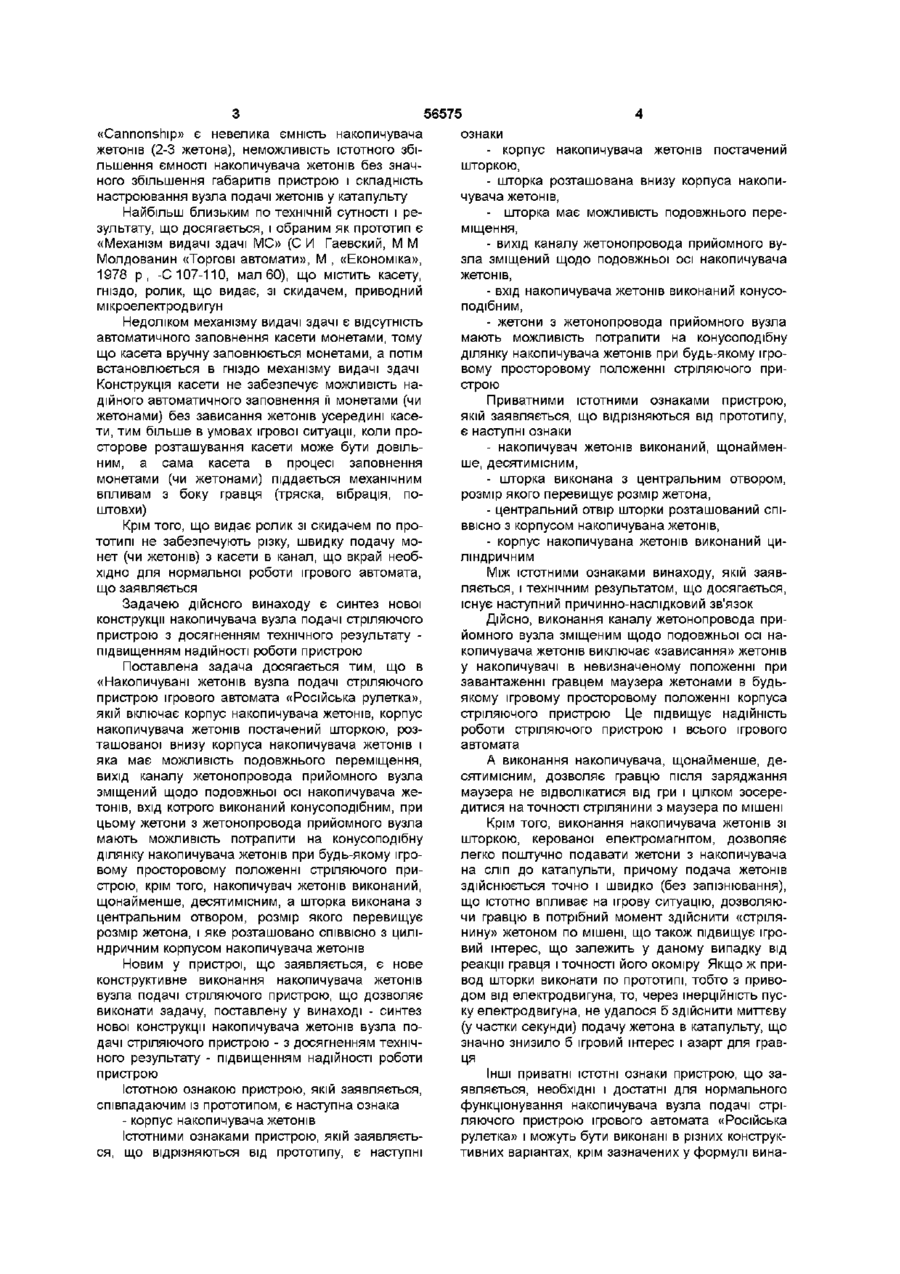

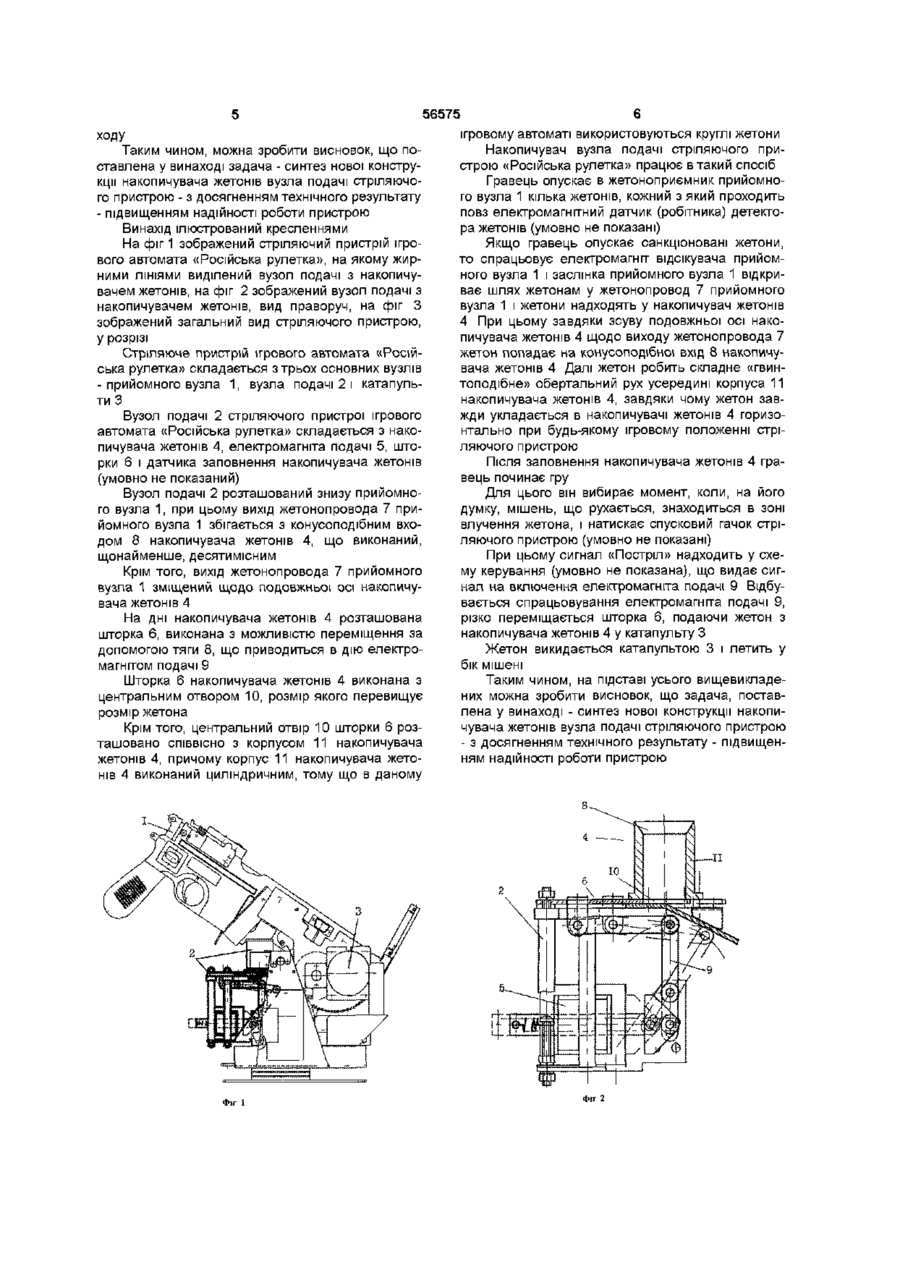

1 Накопичувач жетонів вузла подачі стріляючого пристрою ігрового автомата, що включає корпус накопичувача жетонів, який відрізняється тим, що корпус накопичувача жетонів оснащений шторкою, розташованою внизу корпуса накопичувача жетонів і має можливість подовжнього переміщення, вихід каналу жетонопроводу приймального вузла зміщений щодо подовжньої осі накопичувача жетонів, вхід якого виконаний кону соподібним, при цьому жетони з жетонопроводу приймального вузла мають можливість потрапити на конусоподібну ділянку накопичувача жетонів при будь-якому ігровому просторовому положенні стріляючого пристрою 2 Накопичувач жетонів за п 1, який відрізняється тим, що корпус накопичувача жетонів виконаний, щонайменше, десятимісним 3 Накопичувач жетонів за п 1, який відрізняється тим, що шторка виконана з центральним отвором, розмір якого перевищує розмір жетона 4 Накопичувач жетонів за пп 1 і 3, який відрізняється тим, що центральний отвір шторки розташований СПІВВІСНО з корпусом накопичувача жетонів 5 Накопичувач жетонів за п 1, який відрізняється тим, що корпус накопичувача жетонів виконаний циліндричним Винахід відноситься до області індустрії розваг, зокрема до пристроїв для проведення ігор, конкретно, до ігрових автоматів з об'ємним ігровим простором і з тривимірними маніпуляціями з жетонами (чи монетами) і переміщенням мішеней, а саме, до накопичувачів жетонів цих автоматів Відомий «Ігровий автомат» (заявка на патент ЕПВ № 0 084 230, МПК А 63 F 5/00, G 07 F 17/32, бюл № 83/30, 15 12 81 р), якій має корпус, що визначає ігрову зону, кілька монетоприймачів і ребристий поворотний барабан під монетоприймачами для розкидання прийнятої монети в межах ігрової зони У нижній частині ігрової зони розташовані дві полки, на які можуть упасти монети, що розкидаються, причому, полки можуть переміщатися поперечно за допомогою штовхальників, що штовхають зібрані монети до краю відповідної полиці У верхній частині ігрової зони знаходяться кілька кошиків, які містять датчики, що спрацьовують при проходженні через кошик монети, для забезпечення заданого призу Один з кошиків рухливий вачі монет (чи жетонів), тому що в ігровій зоні розташовані кілька монетоприймачів, виходи яких прямо (без накопичувачів) з'єднані з каналами подачі монет Відомий ЯПОНСЬКИЙ пушер «Cannonship» (див Інструкцію з експлуатації, с 15), до складу якого входить стріляючий пристрій - тригер, що містить поворотний пристрій, платформа якого виконана з можливістю повороту навколо своєї вертикальної осі в горизонтальній площині, а на платформі з можливістю кутового хитання у вертикальній площині укріплений прийомний вузол з жетоноприймачем, детектором жетонів і спусковим пристроєм з гашеткою, вузол подачі з накопичувачем жетонів, шторкою й електромагнітом подачі, катапульта з приводом, датчиком оборотів і двома роликами, виконаними з можливістю обертання, при цьому привод складається з електродвигуна, трьох валів зі шківами і пасика, що з'єднує шківи між собою, причому канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору У цьому ігровому автоматі відсутні накопичу Недоліком накопичувана жетонів вузла подачі стріляючого пристрою японського пушера ю ю (О ю 56575 ознаки - корпус накопичувача жетонів постачений шторкою, - шторка розташована внизу корпуса накопичувача жетонів, - шторка має можливість подовжнього переміщення, - вихід каналу жетонопровода прийомного вузла зміщений щодо подовжньої осі накопичувача жетонів, - вхід накопичувача жетонів виконаний конусоподібним, - жетони з жетонопровода прийомного вузла мають можливість потрапити на конусоподібну ділянку накопичувача жетонів при будь-якому ігровому просторовому положенні стріляючого пристрою Приватними істотними ознаками пристрою, якій заявляється, що відрізняються від прототипу, є наступні ознаки - накопичувач жетонів виконаний, щонайменше, десятимісним, - шторка виконана з центральним отвором, розмір якого перевищує розмір жетона, - центральний отвір шторки розташований співвісно з корпусом накопичувана жетонів, - корпус накопичувана жетонів виконаний циліндричним Між ІСТОТНИМИ ознаками винаходу, якій заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Дійсно, виконання каналу жетонопровода прийомного вузла зміщеним щодо подовжньої осі накопичувача жетонів виключає «зависання» жетонів у накопичувачі в невизначеному положенні при завантаженні гравцем маузера жетонами в будьякому ігровому просторовому положенні корпуса стріляючого пристрою Це підвищує надійність роботи стріляючого пристрою і всього ігрового автомата А виконання накопичувача, щонайменше, десятимісним, дозволяє гравцю після заряджання маузера не відволікатися від гри і цілком зосередитися на точності стрілянини з маузера по мішені Крім того, виконання накопичувача жетонів зі шторкою, керованої електромагнітом, дозволяє легко поштучно подавати жетони з накопичувача на сліп до катапульти, причому подача жетонів здійснюється точно і швидко (без запізнювання), що істотно впливає на ігрову ситуацію, дозволяючи гравцю в потрібний момент здійснити «стрілянину» жетоном по мішені, що також підвищує ігровий інтерес, що залежить у даному випадку від реакції гравця і точності його окоміру Якщо ж приНовим у пристрої, що заявляється, є нове вод шторки виконати по прототипі, тобто з привоконструктивне виконання накопичувача жетонів дом від електродвигуна, то, через шерційність пусвузла подачі стріляючого пристрою, що дозволяє ку електродвигуна, не удалося б здійснити миттєву виконати задачу, поставлену у винаході - синтез (у частки секунди) подачу жетона в катапульту, що нової конструкції накопичувача жетонів вузла позначно знизило б ігровий інтерес і азарт для гравдачі стріляючого пристрою - з досягненням технічця ного результату - підвищенням надійності роботи пристрою Інші приватні ІСТОТНІ ознаки пристрою, що заявляється, необхідні і достатні для нормального Істотною ознакою пристрою, якій заявляється, функціонування накопичувача вузла подачі стріспівпадаючим із прототипом, є наступна ознака ляючого пристрою ігрового автомата «Російська - корпус накопичувача жетонів рулетка» і можуть бути виконані в різних конструкІстотними ознаками пристрою, якій заявляєтьтивних варіантах, крім зазначених у формулі винася, що відрізняються від прототипу, є наступні «Cannonship» є невелика ємність накопичувача жетонів (2-3 жетона), неможливість істотного збільшення ємності накопичувача жетонів без значного збільшення габаритів пристрою і складність настроювання вузла подачі жетонів у катапульту Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є «Механізм видачі здачі МС» (С И Гаевский, М М Молдованин «Торгові автомати», М , «Економіка», 1978 р, -С 107-110, мал 60), що містить касету, гніздо, ролик, що видає, зі скидачем, приводний мікроелектродвигун Недоліком механізму видачі здачі є відсутність автоматичного заповнення касети монетами, тому що касета вручну заповнюється монетами, а потім встановлюється в гніздо механізму видачі здачі Конструкція касети не забезпечує можливість надійного автоматичного заповнення її монетами (чи жетонами) без зависання жетонів усередині касети, тим більше в умовах ігрової ситуації, коли просторове розташування касети може бути довільним, а сама касета в процесі заповнення монетами (чи жетонами) піддається механічним впливам з боку гравця (тряска, вібрація, поштовхи) Крім того, що видає ролик зі скидачем по прототипі не забезпечують різку, швидку подачу монет (чи жетонів) з касети в канал, що вкрай необхідно для нормальної роботи ігрового автомата, що заявляється Задачею дійсного винаходу є синтез нової конструкції накопичувача вузла подачі стріляючого пристрою з досягненням технічного результату підвищенням надійності роботи пристрою Поставлена задача досягається тим, що в «Накопичувані жетонів вузла подачі стріляючого пристрою ігрового автомата «Російська рулетка», якій включає корпус накопичувача жетонів, корпус накопичувача жетонів постачений шторкою, розташованої внизу корпуса накопичувача жетонів і яка має можливість подовжнього переміщення, вихід каналу жетонопровода прийомного вузла зміщений щодо подовжньої осі накопичувача жетонів, вхід котрого виконаний конусоподібним, при цьому жетони з жетонопровода прийомного вузла мають можливість потрапити на конусоподібну ділянку накопичувача жетонів при будь-якому ігровому просторовому положенні стріляючого пристрою, крім того, накопичувач жетонів виконаний, щонайменше, десятимісним, а шторка виконана з центральним отвором, розмір якого перевищує розмір жетона, і яке розташовано СПІВВІСНО з циліндричним корпусом накопичувача жетонів 56575 ігровому автоматі використовуються круглі жетони ходу Накопичувач вузла подачі стріляючого приТаким чином, можна зробити висновок, що построю «Російська рулетка» працює в такий спосіб ставлена у винаході задача - синтез нової конструГравець опускає в жетоноприємник прийомнокції накопичувача жетонів вузла подачі стріляючого вузла 1 кілька жетонів, кожний з який проходить го пристрою - з досягненням технічного результату повз електромагнітний датчик (робітника) детекто- підвищенням надійності роботи пристрою ра жетонів (умовно не показані) Винахід ілюстрований кресленнями Якщо гравець опускає санкціоновані жетони, На фіг 1 зображений стріляючий пристрій ігрото спрацьовує електромагніт відсікувача прийомвого автомата «Російська рулетка», на якому жирного вузла 1 і заслінка прийомного вузла 1 відкриними ЛІНІЯМИ виділений вузол подачі з накопичуває шлях жетонам у жетонопровод 7 прийомного вачем жетонів, на фіг 2 зображений вузол подачі з вузла 1 і жетони надходять у накопичувач жетонів накопичувачем жетонів, вид праворуч, на фіг З 4 При цьому завдяки зсуву подовжньої осі накозображений загальний вид стріляючого пристрою, пичувача жетонів 4 щодо виходу жетонопровода 7 у розрізі жетон попадає на конусоподібної вхід 8 накопичуСтріляюче пристрій ігрового автомата «Російвача жетонів 4 Далі жетон робить складне «гвинська рулетка» складається з трьох основних вузлів топодібне» обертальний рух усередині корпуса 11 - прийомного вузла 1, вузла подачі 2 і катапульнакопичувача жетонів 4, завдяки чому жетон завти З жди укладається в накопичувачі жетонів 4 горизоВузол подачі 2 стріляючого пристрої ігрового нтально при будь-якому ігровому положенні стріавтомата «Російська рулетка» складається з наколяючого пристрою пичувача жетонів 4, електромагніта подачі 5, шторки 6 і датчика заповнення накопичувача жетонів (умовно не показаний) Вузол подачі 2 розташований знизу прийомного вузла 1, при цьому вихід жетонопровода 7 прийомного вузла 1 збігається з конусоподібним входом 8 накопичувача жетонів 4, що виконаний, щонайменше, десятимісним Крім того, вихід жетонопровода 7 прийомного вузла 1 зміщений щодо подовжньої осі накопичувача жетонів 4 На дні накопичувача жетонів 4 розташована шторка 6, виконана з можливістю переміщення за допомогою тяги 8, що приводиться в дію електромагнітом подачі 9 Шторка 6 накопичувача жетонів 4 виконана з центральним отвором 10, розмір якого перевищує розмір жетона Крім того, центральний отвір 10 шторки 6 розташовано СПІВВІСНО з корпусом 11 накопичувача жетонів 4, причому корпус 11 накопичувача жетонів 4 виконаний циліндричним, тому що в даному Після заповнення накопичувача жетонів 4 гравець починає гру Для цього він вибирає момент, коли, на його думку, мішень, що рухається, знаходиться в зоні влучення жетона, і натискає спусковий гачок стріляючого пристрою (умовно не показані) При цьому сигнал «Постріл» надходить у схему керування (умовно не показана), що видає сигнал на включення електромагніта подачі 9 Відбувається спрацьовування електромагніта подачі 9, різко переміщається шторка 6, подаючи жетон з накопичувача жетонів 4 у катапульту З Жетон викидається катапультою 3 і летить у бік мішені Таким чином, на підставі усього вищевикладених можна зробити висновок, що задача, поставлена у винаході - синтез нової конструкції накопичувача жетонів вузла подачі стріляючого пристрою - з досягненням технічного результату - підвищенням надійності роботи пристрою 56575 ФІГ. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
