Вузол подачі стріляючого пристрою ігрового автомата “російська рулетка”

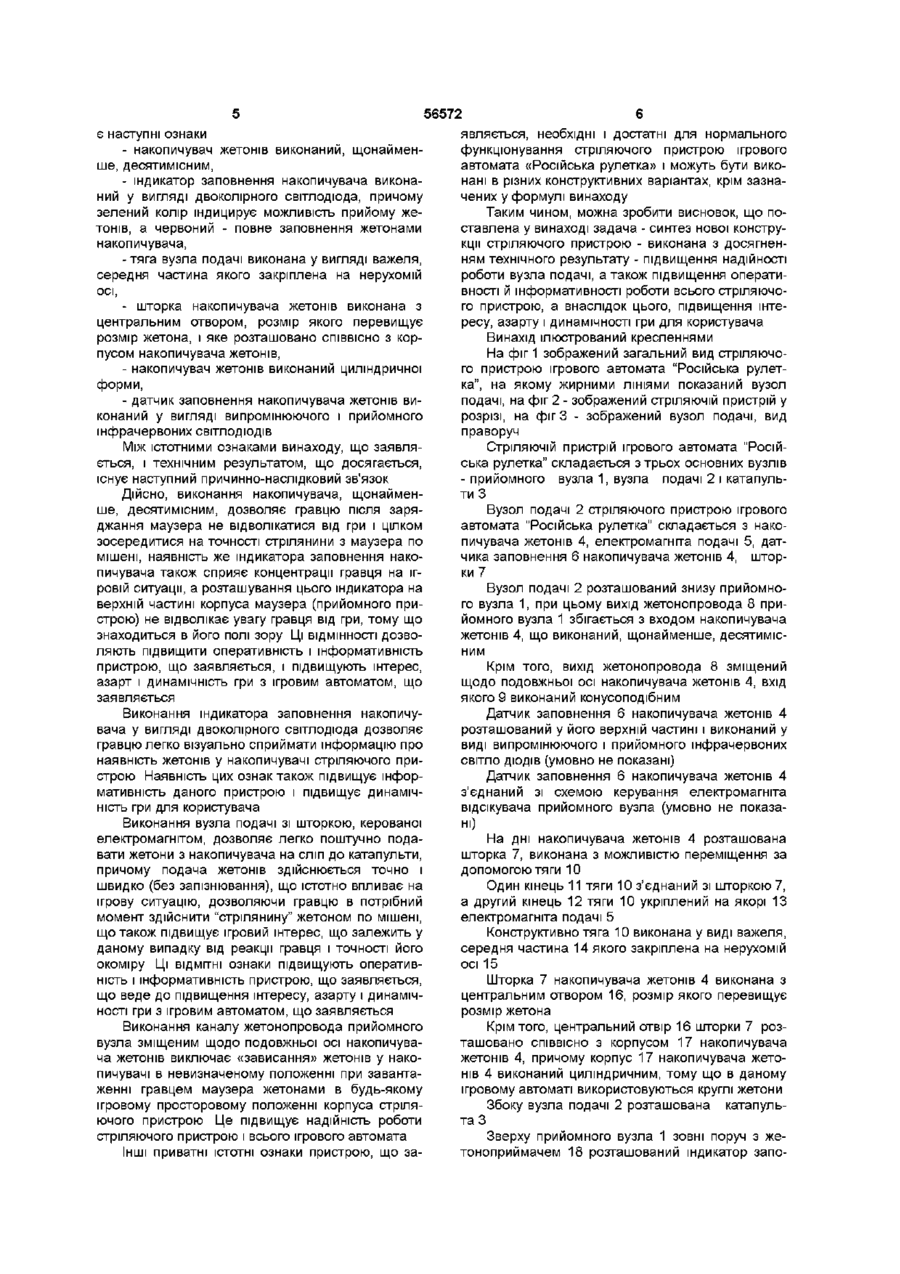

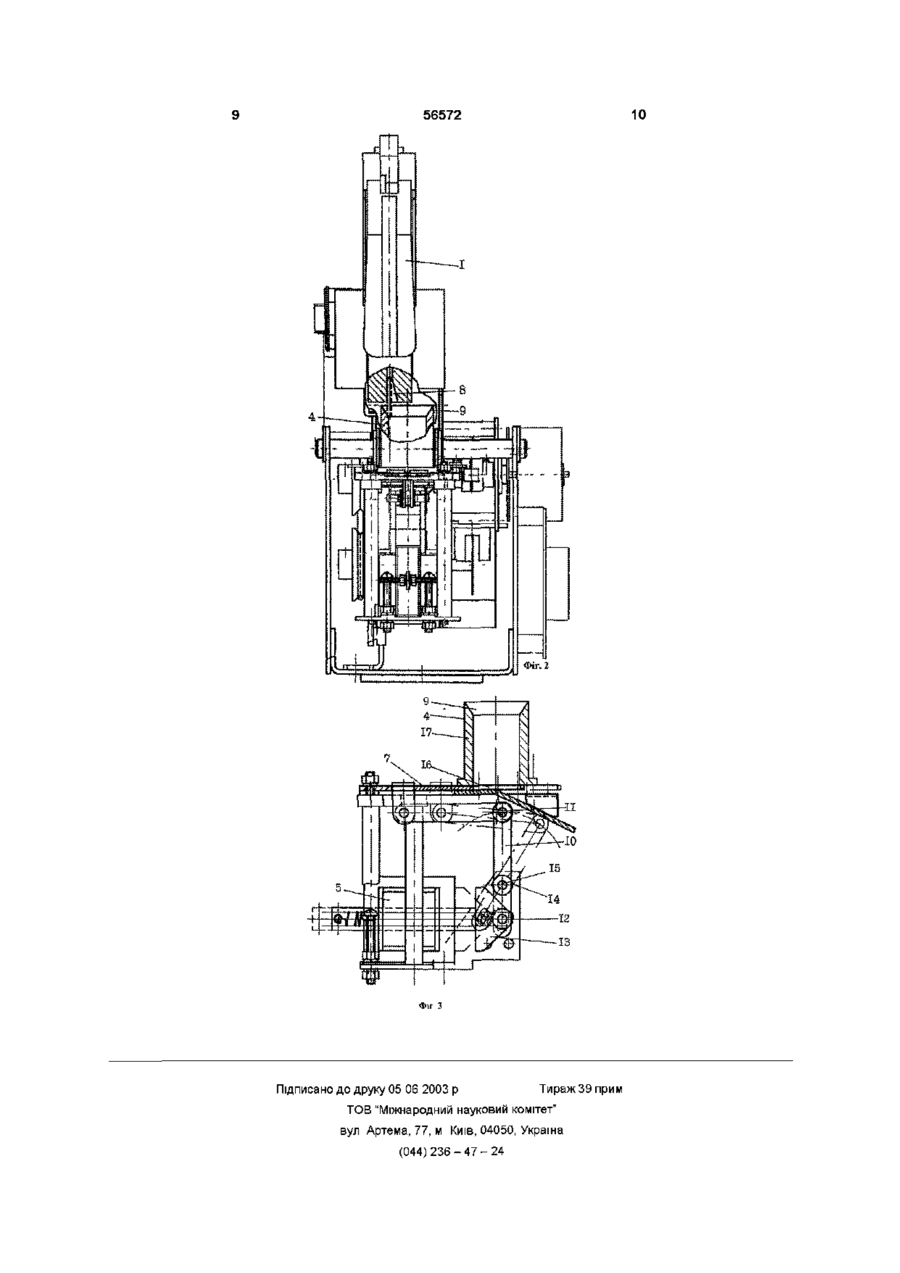

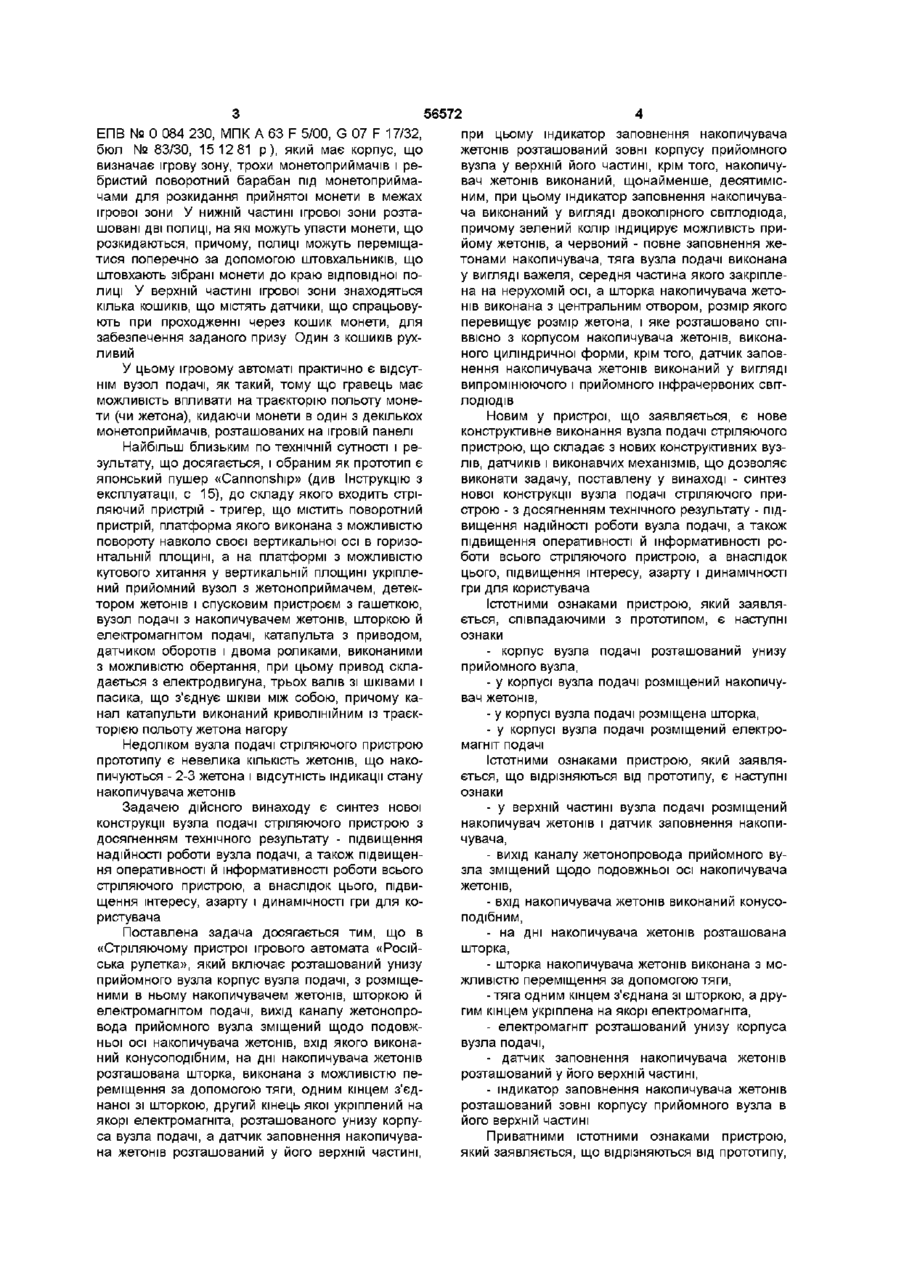

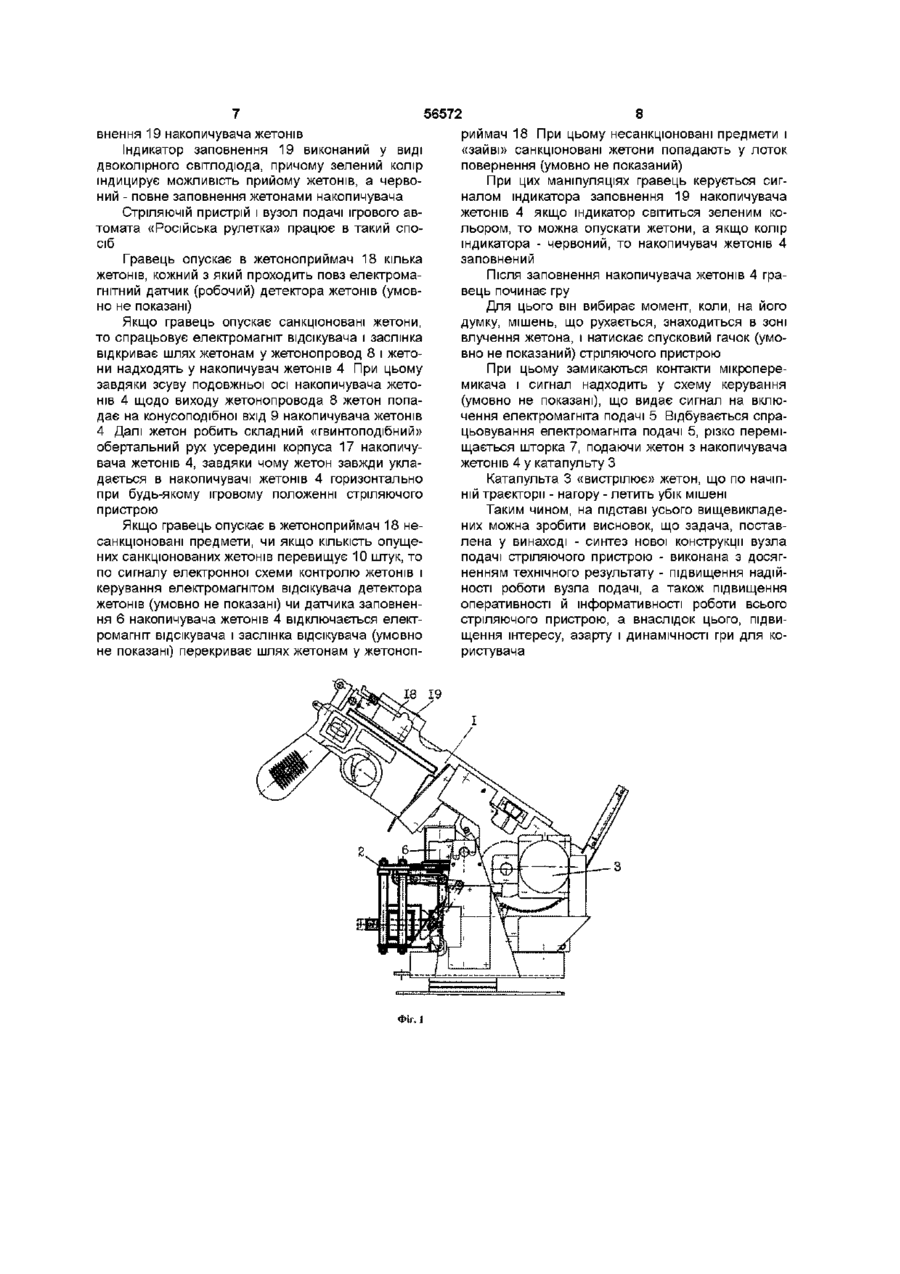

1 Вузол подачі стріляючого пристрою ігрового автомата, що включає корпус, у якому розміщені накопичувач жетонів, шторка і привід поштучної подачі жетонів, причому шторка виконана з можливістю переміщення, а привід поштучної подачі жетонів виконаний у вигляді електромагніта подачі, який відрізняється тим, що у верхній частині вузла подачі розміщений накопичувач жетонів і датчик заповнення накопичувача, причому вихід каналу жетонопроводу прийомного вузла зміщений щодо подовжньої осі накопичувача жетонів, вхід якого виконаний конусоподібним, при цьому на дні накопичувача розташована шторка, виконана з можливістю переміщення за допомогою тяги, одним кінцем з'єднаної зі шторкою, другий кінець якої укріплений на якорі електромагніта, а датчик заповнення накопичувача жетонів розташований у верхній частині накопичувача жетонів, при цьому індикатор заповнення накопичувача жетонів розташований зовні корпуса прийомного вузла у верхній його частині 2 Вузол подачі за п 1, який відрізняється тим, що накопичувач жетонів виконаний щонайменше десяти місн им 3 Вузол подачі за п 1, який відрізняється тим, що індикатор заповнення накопичувача виконаний у вигляді двоколірного світлодюда, причому зелений колір індицирує можливість прийому жетонів, а червоний - повне заповнення жетонами накопичувача жетонів 4 Вузол подачі за п 1, який відрізняється тим, що тяга вузла подачі виконана у вигляді важеля, середня частина якого закріплена на осі 5 Вузол подачі за п 1, який відрізняється тим, що шторка накопичувача жетонів виконана з центральним отвором, розмір якого перевищує розмір жетона 6 Вузол подачі за пп 1 і 5, який відрізняється тим, що центральний отвір шторки накопичувача розташований СПІВВІСНО з корпусом накопичувача жетонів, виконаного циліндричної форми 7 Вузол подачі за п 1, який відрізняється тим, що датчик заповнення накопичувача жетонів виконаний у вигляді випромінюючого і прийомного інфрачервоних СВІТЛОДІОДІВ 1 ю (О ю Винахід відноситься до області індустрії розваг, зокрема до пристроїв для проведення ігор, конкретно, до ігрових автоматів з об'ємним ігровим простором і з тривимірними маніпуляціями з жетонами (чи монетами) і переміщенням мішеней Відомий «Пристрій для проведення гри» (патент RU № 2053559, МПК - 6 G 07 F 17/32, 27 01 96 р), що містить ігрову панель, на якій розміщена перша група датчиків призу, щілина для введення монет і жолоб для подачі монет, у верхній частині якого встановлений засіб для запуску, жолоб для подачі монет кінематично зв'язаний з піднімальним засобом і на його вході встановлений детектор проходження монет, вузол видачі призу, що керує, вхід якого зв'язаний з інформа ційними виходами датчиків призу першої групи, друга група датчиків призу, причому останні розміщені на ігровій панелі в зоні проходження монет, а їхні інформаційні виходи через елементи індикації з'єднані з другим входом вузла видачі призу, при цьому датчики призу другої групи розміщені нижче рівня розташування датчиків призу першої групи, а елементи індикації розташовані нижче рівня розташування датчиків призу першої групи Недоліком вузла подачі цього пристрою є сповільненість переміщення монети (чи жетона) і, як наслідок, деяка примітивність ігрових ситуацій і незначний ігровий інтерес при користуванні цим пристроєм Відомий «Ігровий автомат» (заявка на патент 56572 ЕПВ № 0 084 230, МПК А 63 F 5/00, G 07 F 17/32, бюл № 83/30, 15 12 81 р), який має корпус, що визначає ігрову зону, трохи монетоприймачів і ребристий поворотний барабан під монетоприймачами для розкидання прийнятої монети в межах ігрової зони У нижній частині ігрової зони розташовані дві полиці, на які можуть упасти монети, що розкидаються, причому, полиці можуть переміщатися поперечно за допомогою штовхальників, що штовхають зібрані монети до краю відповідної полиці У верхній частині ігрової зони знаходяться кілька кошиків, що містять датчики, що спрацьовують при проходженні через кошик монети, для забезпечення заданого призу Один з кошиків рухливий У цьому ігровому автоматі практично є відсутнім вузол подачі, як такий, тому що гравець має можливість впливати на траєкторію польоту монети (чи жетона), кидаючи монети в один з декількох монетоприймачів, розташованих на ігровій панелі Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є японський пушер «Cannonship» (див Інструкцію з експлуатації, с 15), до складу якого входить стріляючий пристрій - тригер, що містить поворотний пристрій, платформа якого виконана з можливістю повороту навколо своєї вертикальної осі в горизонтальній площині, а на платформі з можливістю кутового хитання у вертикальній площині укріплений прийомний вузол з жетоноприймачем, детектором жетонів і спусковим пристроєм з гашеткою, вузол подачі з накопичувачем жетонів, шторкою й електромагнітом подачі, катапульта з приводом, датчиком оборотів і двома роликами, виконаними з можливістю обертання, при цьому привод складається з електродвигуна, трьох валів зі шківами і пасика, що з'єднує шківи між собою, причому канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору Недоліком вузла подачі стріляючого пристрою прототипу є невелика КІЛЬКІСТЬ жетонів, що накопичуються - 2-3 жетона і відсутність індикації стану накопичувача жетонів Задачею дійсного винаходу є синтез нової конструкції вузла подачі стріляючого пристрою з досягненням технічного результату - підвищення надійності роботи вузла подачі, а також підвищення оперативності й інформативності роботи всього стріляючого пристрою, а внаслідок цього, підвищення інтересу, азарту і динамічності гри для користувача Поставлена задача досягається тим, що в «Стріляючому пристрої ігрового автомата «Російська рулетка», який включає розташований унизу прийомного вузла корпус вузла подачі, з розміщеними в ньому накопичувачем жетонів, шторкою й електромагнітом подачі, вихід каналу жетонопровода прийомного вузла зміщений щодо подовжньої осі накопичувача жетонів, вхід якого виконаний конусоподібним, на дні накопичувача жетонів розташована шторка, виконана з можливістю переміщення за допомогою тяги, одним кінцем з'єднаної зі шторкою, другий кінець якої укріплений на якорі електромагніта, розташованого унизу корпуса вузла подачі, а датчик заповнення накопичувана жетонів розташований у його верхній частині, при цьому індикатор заповнення накопичувача жетонів розташований зовні корпусу прийомного вузла у верхній його частині, крім того, накопичувач жетонів виконаний, щонайменше, десятимісним, при цьому індикатор заповнення накопичувача виконаний у вигляді двоколірного світлодюда, причому зелений колір індицирує можливість прийому жетонів, а червоний - повне заповнення жетонами накопичувача, тяга вузла подачі виконана у вигляді важеля, середня частина якого закріплена на нерухомій осі, а шторка накопичувача жетонів виконана з центральним отвором, розмір якого перевищує розмір жетона, і яке розташовано співвісно з корпусом накопичувача жетонів, виконаного циліндричної форми, крім того, датчик заповнення накопичувача жетонів виконаний у вигляді випромінюючого і прийомного інфрачервоних світЛОДІОДІВ Новим у пристрої, що заявляється, є нове конструктивне виконання вузла подачі стріляючого пристрою, що складає з нових конструктивних вузлів, датчиків і виконавчих механізмів, що дозволяє виконати задачу, поставлену у винаході - синтез нової конструкції вузла подачі стріляючого пристрою - з досягненням технічного результату - підвищення надійності роботи вузла подачі, а також підвищення оперативності й інформативності роботи всього стріляючого пристрою, а внаслідок цього, підвищення інтересу, азарту і динамічності гри для користувача Істотними ознаками пристрою, який заявляється, співпадаючими з прототипом, є наступні ознаки - корпус вузла подачі розташований унизу прийомного вузла, - у корпусі вузла подачі розміщений накопичувач жетонів, - у корпусі вузла подачі розміщена шторка, - у корпусі вузла подачі розміщений електромагніт подачі Істотними ознаками пристрою, який заявляється, що відрізняються від прототипу, є наступні ознаки - у верхній частині вузла подачі розміщений накопичувач жетонів і датчик заповнення накопичувача, - вихід каналу жетонопровода прийомного вузла зміщений щодо подовжньої осі накопичувача жетонів, - вхід накопичувача жетонів виконаний конусоподібним, - на дні накопичувача жетонів розташована шторка, - шторка накопичувача жетонів виконана з можливістю переміщення за допомогою тяги, - тяга одним кінцем з'єднана зі шторкою, а другим кінцем укріплена на якорі електромагніта, - електромагніт розташований унизу корпуса вузла подачі, - датчик заповнення накопичувача жетонів розташований у його верхній частині, - індикатор заповнення накопичувача жетонів розташований зовні корпусу прийомного вузла в його верхній частині Приватними істотними ознаками пристрою, який заявляється, що відрізняються від прототипу, 56572 являється, необхідні і достатні для нормального є наступні ознаки функціонування стріляючого пристрою ігрового - накопичувач жетонів виконаний, щонайменавтомата «Російська рулетка» і можуть бути викоше, десятимісним, нані в різних конструктивних варіантах, крім зазна- індикатор заповнення накопичувача виконачених у формулі винаходу ний у вигляді двоколірного світлодюда, причому Таким чином, можна зробити висновок, що позелений колір індицирує можливість прийому жеставлена у винаході задача - синтез нової конструтонів, а червоний - повне заповнення жетонами кції стріляючого пристрою - виконана з досягненнакопичувача, ням технічного результату - підвищення надійності -тяга вузла подачі виконана у вигляді важеля, роботи вузла подачі, а також підвищення оператисередня частина якого закріплена на нерухомій вності й інформативності роботи всього стріляючоосі, го пристрою, а внаслідок цього, підвищення інте- шторка накопичувача жетонів виконана з ресу, азарту і динамічності гри для користувача центральним отвором, розмір якого перевищує розмір жетона, і яке розташовано СПІВВІСНО з корВинахід ілюстрований кресленнями пусом накопичувача жетонів, На фіг 1 зображений загальний вид стріляючо- накопичувач жетонів виконаний циліндричної го пристрою ігрового автомата "Російська рулетформи, ка", на якому жирними ЛІНІЯМИ показаний вузол подачі, на фіг 2 - зображений стріляючій пристрій у - датчик заповнення накопичувача жетонів вирозрізі, на фіг 3 - зображений вузол подачі, вид конаний у вигляді випромінюючого і прийомного праворуч інфрачервоних СВІТЛОДІОДІВ Між ІСТОТНИМИ ознаками винаходу, що заявляСтріляючій пристрій ігрового автомата "Російється, і технічним результатом, що досягається, ська рулетка" складається з трьох основних вузлів існує наступний причинно-наслідковий зв'язок - прийомного вузла 1, вузла подачі 2 і катапульти З Дійсно, виконання накопичувача, щонайменше, десятимісним, дозволяє гравцю після заряВузол подачі 2 стріляючого пристрою ігрового джання маузера не відволікатися від гри і цілком автомата "Російська рулетка" складається з накозосередитися на точності стрілянини з маузера по пичувача жетонів 4, електромагніта подачі 5, датмішені, наявність же індикатора заповнення накочика заповнення 6 накопичувача жетонів 4, шторпичувача також сприяє концентрації гравця на ігки 7 ровій ситуації, а розташування цього індикатора на Вузол подачі 2 розташований знизу прийомноверхній частині корпуса маузера (прийомного приго вузла 1, при цьому вихід жетонопровода 8 пристрою) не відволікає увагу гравця від гри, тому що йомного вузла 1 збігається з входом накопичувача знаходиться в його полі зору Ці ВІДМІННОСТІ ДОЗВОжетонів 4, що виконаний, щонайменше, десятимісЛЯЮТЬ ПІДВИЩИТИ оперативність і інформативність ним пристрою, що заявляється, і підвищують інтерес, Крім того, вихід жетонопровода 8 зміщений азарт і динамічність гри з ігровим автоматом, що щодо подовжньої осі накопичувача жетонів 4, вхід заявляється якого 9 виконаний конусоподібним Виконання індикатора заповнення накопичуДатчик заповнення 6 накопичувача жетонів 4 вача у вигляді двоколірного світлодюда дозволяє розташований у його верхній частині і виконаний у гравцю легко візуально сприймати інформацію про виді випромінюючого і прийомного інфрачервоних наявність жетонів у накопичувачі стріляючого присвітло ДІОДІВ (умовно не показані) строю Наявність цих ознак також підвищує інфорДатчик заповнення 6 накопичувача жетонів 4 мативність даного пристрою і підвищує динамічз'єднаний зі схемою керування електромагніта ність гри для користувача відсікувача прийомного вузла (умовно не показані) Виконання вузла подачі зі шторкою, керованої електромагнітом, дозволяє легко поштучно подаНа дні накопичувача жетонів 4 розташована вати жетони з накопичувача на сліп до катапульти, шторка 7, виконана з можливістю переміщення за причому подача жетонів здійснюється точно і допомогою тяги 10 швидко (без запізнювання), що істотно впливає на Один кінець 11 тяги 10 з'єднаний зі шторкою 7, ігрову ситуацію, дозволяючи гравцю в потрібний а другий кінець 12 тяги 10 укріплений на якорі 13 момент здійснити "стрілянину" жетоном по мішені, електромагніта подачі 5 що також підвищує ігровий інтерес, що залежить у Конструктивно тяга 10 виконана у виді важеля, даному випадку від реакції гравця і точності його середня частина 14 якого закріплена на нерухомій окоміру Ці ВІДМІТНІ ознаки підвищують оперативосі 15 ність і інформативність пристрою, що заявляється, Шторка 7 накопичувача жетонів 4 виконана з що веде до підвищення інтересу, азарту і динамічцентральним отвором 16, розмір якого перевищує ності гри з ігровим автоматом, що заявляється розмір жетона Виконання каналу жетонопровода прийомного Крім того, центральний отвір 16 шторки 7 розвузла зміщеним щодо подовжньої осі накопичуваташовано СПІВВІСНО з корпусом 17 накопичувача ча жетонів виключає «зависання» жетонів у накожетонів 4, причому корпус 17 накопичувача жетопичувачі в невизначеному положенні при завантанів 4 виконаний циліндричним, тому що в даному женні гравцем маузера жетонами в будь-якому ігровому автоматі використовуються круглі жетони ігровому просторовому положенні корпуса стріляЗбоку вузла подачі 2 розташована катапульючого пристрою Це підвищує надійність роботи та З стріляючого пристрою і всього ігрового автомата Зверху прийомного вузла 1 зовні поруч з жетоноприймачем 18 розташований індикатор запоІнші приватні ІСТОТНІ ознаки пристрою, що за 56572 внення 19 накопичувача жетонів Індикатор заповнення 19 виконаний у виді двоколірного світлодюда, причому зелений колір індицирує можливість прийому жетонів, а червоний - повне заповнення жетонами накопичувача Стріляючій пристрій і вузол подачі ігрового автомата «Російська рулетка» працює в такий спосіб Гравець опускає в жетоноприймач 18 кілька жетонів, кожний з який проходить повз електромагнітний датчик (робочий) детектора жетонів (умовно не показані) Якщо гравець опускає санкціоновані жетони, то спрацьовує електромагніт відсікувача і заслінка відкриває шлях жетонам у жетонопровод 8 і жетони надходять у накопичувач жетонів 4 При цьому завдяки зсуву подовжньої осі накопичувача жетонів 4 щодо виходу жетонопровода 8 жетон попадає на конусоподібної вхід 9 накопичувача жетонів 4 Далі жетон робить складний «гвинтоподібний» обертальний рух усередині корпуса 17 накопичувача жетонів 4, завдяки чому жетон завжди укладається в накопичувачі жетонів 4 горизонтально при будь-якому ігровому положенні стріляючого пристрою Якщо гравець опускає в жетоноприймач 18 несанкціоновані предмети, чи якщо КІЛЬКІСТЬ опущених санкціонованих жетонів перевищує 10 штук, то по сигналу електронної схеми контролю жетонів і керування електромагнітом відсікувача детектора жетонів (умовно не показані) чи датчика заповнення 6 накопичувача жетонів 4 відключається електромагніт відсікувача і заслінка відсікувача (умовно не показані) перекриває шлях жетонам у жетоноп18 19 Фіг. 1 8 риймач 18 При цьому несанкціоновані предмети і «зайві» санкціоновані жетони попадають у лоток повернення (умовно не показаний) При цих маніпуляціях гравець керується сигналом індикатора заповнення 19 накопичувача жетонів 4 якщо індикатор світиться зеленим кольором, то можна опускати жетони, а якщо колір індикатора - червоний, то накопичувач жетонів 4 заповнений Після заповнення накопичувача жетонів 4 гравець починає гру Для цього він вибирає момент, коли, на його думку, мішень, що рухається, знаходиться в зоні влучення жетона, і натискає спусковий гачок (умовно не показаний) стріляючого пристрою При цьому замикаються контакти мікроперемикача і сигнал надходить у схему керування (умовно не показані), що видає сигнал на включення електромагніта подачі 5 Відбувається спрацьовування електромагніта подачі 5, різко переміщається шторка 7, подаючи жетон з накопичувача жетонів 4 у катапульту З Катапульта 3 «вистрілює» жетон, що по начіпній траєкторії - нагору - летить убік мішені Таким чином, на підставі усього вищевикладених можна зробити висновок, що задача, поставлена у винаході - синтез нової конструкції вузла подачі стріляючого пристрою - виконана з досягненням технічного результату - підвищення надійності роботи вузла подачі, а також підвищення оперативності й інформативності роботи всього стріляючого пристрою, а внаслідок цього, підвищення інтересу, азарту і динамічності гри для користувача 10 56572 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
